Van Cổng Ty Chìm Nắp Chụp: Giải Pháp Vàng Cho Hệ Thống Đường Ống Chôn Ngầm

Trong thiết kế và thi công hạ tầng cấp thoát nước, việc lựa chọn loại van vận hành cho các đường ống chôn ngầm luôn là bài toán khiến các kỹ sư phải cân nhắc kỹ lưỡng. Hãy tưởng tượng một hệ thống đường ống huyết mạch nằm sâu dưới lòng đất, nơi mọi hoạt động bảo trì đều đòi hỏi phải đào xới tốn kém và phức tạp. Nếu sử dụng các loại van không phù hợp, trục van dễ bị ăn mòn bởi độ ẩm của đất hoặc bị kẹt do tác động của ngoại cảnh.

Vấn đề thường gặp là nhiều đơn vị lắp đặt van ty nổi cho các vị trí ngầm hoặc lộ thiên nhưng không có biện pháp che chắn, dẫn đến ty van bị rỉ sét, hỏng hóc nhanh chóng. Để giải quyết triệt để thách thức này, van cổng ty chìm nắp chụp đã ra đời như một giải pháp chuyên biệt. Với thiết kế tối ưu, dòng van này không chỉ đảm bảo khả năng vận hành trơn tru mà còn bảo vệ hệ thống bền bỉ trước những điều kiện khắc nghiệt nhất của môi trường chôn ngầm.

Van cổng ty chìm nắp chụp là gì?

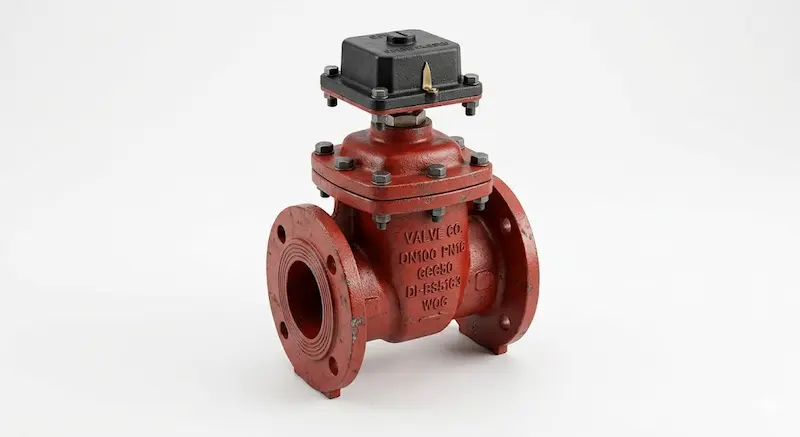

Van cổng ty chìm nắp chụp là một loại van công nghiệp thuộc dòng van cổng (Gate Valve), được thiết kế đặc biệt với phần trục van (ty van) nằm hoàn toàn bên trong thân van. Khác với loại ty nổi, khi vận hành đóng hoặc mở, ty van của dòng này không thay đổi vị trí nhô lên hay hạ xuống mà chỉ xoay tròn để nâng hạ đĩa van. Điểm nhấn quan trọng nhất là phần đầu trục được trang bị một nắp chụp bảo vệ (thường là hình vuông hoặc hình lục giác), cho phép điều khiển thông qua một nắp cống hoặc ty nối dài từ mặt đất.

Đặc điểm cốt lõi của thiết bị bao gồm:

• Ty van ẩn: Trục vít nằm gọn trong buồng van, được bôi trơn bởi chính dòng lưu chất hoặc mỡ chuyên dụng.

• Nắp chụp bảo vệ: Thay thế cho tay quay thông thường, giúp bảo vệ phần đầu trục khỏi sự xâm nhập của đất đá, nước mưa và hóa chất ăn mòn.

• Chuyên dụng cho hạ tầng: Đây là thiết bị "vàng" trong danh mục vật tư cho các dự án cấp nước đô thị, hệ thống PCCC chôn ngầm.

Việc sử dụng van cổng ty chìm nắp chụp giúp tối ưu hóa không gian lắp đặt, đồng thời loại bỏ rủi ro hư hỏng cơ học cho các bộ phận truyền động phía trên.

Nguyên lý hoạt động của van cổng ty chìm

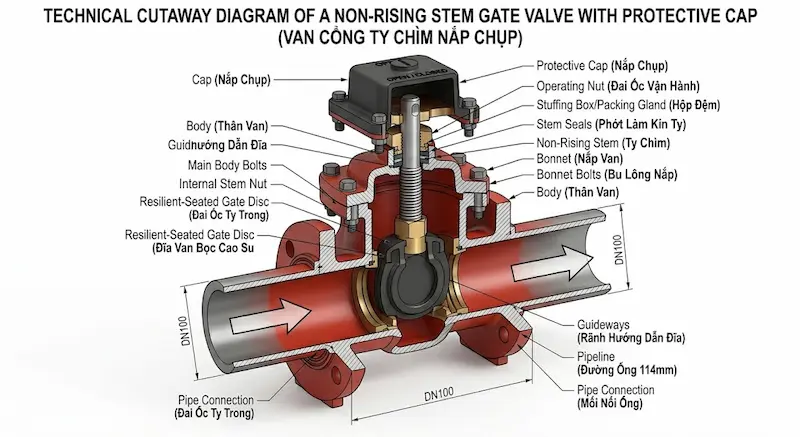

Cơ chế vận hành của van cổng dựa trên sự truyền động xoắn ốc giữa trục van và đĩa van. Khi người vận hành sử dụng chìa vặn chuyên dụng (T-key) chụp vào phần nắp trên đầu van và thực hiện động tác xoay:

1. Chuyển động quay: Trục van (ty van) sẽ quay tại chỗ quanh trục cố định.

2. Biến đổi chuyển động: Nhờ vào các rãnh ren giữa trục van và lỗ ren trên đĩa van, chuyển động quay của trục sẽ biến thành chuyển động tịnh tiến của đĩa van.

3. Đóng/Mở dòng chảy: Đĩa van (thường bọc cao su EPDM) sẽ được nâng lên để mở hoàn toàn dòng chảy hoặc hạ xuống kịch đáy để ngăn chặn lưu chất.

Insight chuyên gia: Ưu điểm lớn nhất của cơ chế ty chìm là trục van luôn được bao bọc, không tiếp xúc với bụi bẩn hay tác động va đập từ bên ngoài. Điều này đặc biệt quan trọng trong môi trường chôn ngầm, nơi mà bất kỳ hạt cát hay độ ẩm nào xâm nhập vào ren cũng có thể làm kẹt van hoàn toàn.

Phân loại van cổng ty chìm nắp chụp

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe của từng dự án, dòng van này được phân hóa đa dạng dựa trên vật liệu và khả năng chịu áp:

Theo vật liệu chế tạo

• Gang cầu (Ductile Iron): Là loại phổ biến nhất nhờ độ bền cao, khả năng chịu va đập tốt và giá thành hợp lý. Thân van thường được sơn phủ Epoxy chống ăn mòn.

• Gang xám: Dùng cho các hệ thống có áp lực thấp hơn, chi phí tiết kiệm.

• Inox (Thép không gỉ): Dùng trong môi trường hóa chất hoặc xử lý nước thải có tính ăn mòn cao.

Theo tiêu chuẩn áp suất (PN)

Chỉ số PN (Pressure Nominal) quyết định độ dày của thân van và khả năng chịu tải của hệ thống:

• PN10: Phù hợp cho các đường ống dẫn nước sinh hoạt bình thường.

• PN16: Tiêu chuẩn phổ thông nhất trong các khu công nghiệp và hệ thống PCCC.

• PN25: Dùng cho các đường ống áp lực cao, các trạm bơm đầu mối hoặc khu vực có địa hình dốc lớn.

Lưu ý: Việc lựa chọn PN càng cao đồng nghĩa với việc van có cấu tạo càng chắc chắn, chịu được áp lực làm việc lớn hơn mà không gây nứt vỡ thân van.

Thông số kỹ thuật quan trọng cần lưu ý

Khi mua hoặc thiết kế hệ thống sử dụng van cổng ty, bạn cần nắm rõ các thông số sau để đảm bảo tính tương thích:

1. Đường kính danh định (DN): Thường dao động từ DN50 (2") đến DN600 hoặc lớn hơn tùy quy mô đường ống.

2. Áp suất làm việc: Phải khớp với áp suất thiết kế của máy bơm và đường ống (PN10, PN16, PN25).

3. Kiểu kết nối: Đa số sử dụng mặt bích (Flange) theo các tiêu chuẩn quốc tế như JIS, ANSI, DIN hoặc BS.

4. Vật liệu đĩa van: Thông thường là gang bọc cao su EPDM để đảm bảo độ kín khít 100% (Soft seated).

5. Nhiệt độ hoạt động: Thường dao động từ 0 ∘ C đến 80 ∘ C đối với nước sạch.

Insight: Một sai sót nhỏ về tiêu chuẩn mặt bích (ví dụ lắp van tiêu chuẩn DIN vào ống tiêu chuẩn JIS) sẽ dẫn đến việc không thể kết nối hoặc gây rò rỉ nghiêm trọng tại vị trí tiếp giáp.

So sánh van ty chìm nắp chụp và van ty nổi

Việc hiểu sự khác biệt giữa hai dòng van này sẽ giúp bạn tránh được những lãng phí không đáng có:

Tiêu chí	Van cổng ty chìm nắp chụp	Van cổng ty nổi
Vị trí ty van	Nằm bên trong thân van	Nhô ra ngoài khi mở van
Không gian lắp đặt	Tiết kiệm, không đổi chiều cao	Cần không gian phía trên để ty nhô lên
Môi trường phù hợp	Chôn ngầm, không gian hẹp	Lộ thiên, trạm bơm, nhà máy
Khả năng bảo vệ	Rất cao nhờ nắp chụp và thiết kế kín	Dễ bị oxy hóa do tiếp xúc không khí
Khả năng quan sát	Khó biết van đang đóng hay mở	Dễ dàng nhận biết qua vị trí ty

Kết luận: Nếu dự án của bạn nằm dưới lòng đất, van ty chìm là lựa chọn duy nhất đúng đắn. Van ty nổi chỉ nên dùng ở những nơi có thể quan sát và bảo trì dễ dàng.

Vì sao van ty chìm cho hệ thống ngầm phải có nắp chụp?

Nắp chụp không đơn thuần là một phụ kiện đi kèm, nó đóng vai trò "lá chắn" cuối cùng cho sự ổn định của hệ thống:

• Ngăn chặn tạp chất: Trong môi trường chôn ngầm, đất đá và nước ngầm có thể len lỏi vào trục van. Nắp chụp ngăn chặn tuyệt đối sự xâm nhập này.

• Chống ăn mòn: Trục van là bộ phận nhạy cảm nhất. Nắp chụp kết hợp với sơn Epoxy giúp bảo vệ kim loại khỏi quá trình oxy hóa tự nhiên.

• Tối ưu hóa vận hành: Thiết kế nắp chụp hình vuông đồng nhất giúp việc sử dụng bộ tời hoặc chìa vặn chữ T trở nên dễ dàng từ mặt đường thông qua hố van mini.

• Tăng tuổi thọ: Một bộ van có nắp chụp thường có tuổi thọ cao gấp 1.5 - 2 lần so với các loại van thông thường lắp đặt ở điều kiện tương đương.

Ứng dụng thực tế của van cổng ty chìm nắp chụp

Thiết bị này xuất hiện trong hầu hết các công trình hạ tầng trọng điểm:

1. Mạng lưới cấp nước đô thị: Lắp đặt tại các nút giao đường ống dưới lòng đường để điều tiết nước sạch.

2. Hệ thống PCCC ngầm: Các van chặn nằm dưới hố ga phục vụ tiếp nước cho xe cứu hỏa.

3. Khu công nghiệp: Hệ thống thoát nước và xử lý nước thải chôn ngầm quanh các nhà xưởng.

4. Nhà máy thủy điện, nhiệt điện: Các đường ống dẫn nước làm mát chôn ngầm.

Sai lầm thường gặp và hậu quả khi sử dụng sai loại van

Đừng để một quyết định sai lầm nhỏ gây ra hậu quả lớn cho hạ tầng:

• Dùng van ty nổi chôn ngầm: Ty van nhô lên sẽ bị đất đè nặng, gây cong trục hoặc rỉ sét nhanh chóng dẫn đến kẹt cứng không thể đóng mở.

• Chọn sai cấp áp suất (PN): Sử dụng van PN10 cho đường ống có áp suất thực tế 15 bar sẽ gây nứt vỡ thân van, gây thất thoát nước nghiêm trọng.

• Không bảo vệ nắp chụp: Lắp van nhưng để nắp chụp bị bùn đất phủ kín mà không có hố van bảo vệ sẽ khiến việc tìm kiếm và vận hành trong trường hợp khẩn cấp trở nên bất khả thi.

• Lắp ngược chiều: Mặc dù van cổng có thể đóng mở hai chiều, nhưng một số dòng có hướng chỉ định để tối ưu hóa lưu lượng và tuổi thọ đĩa van.

Insight mạnh: Chi phí để đào một đoạn đường nhựa lên để thay thế một chiếc van hỏng cao gấp 5-10 lần giá trị của chiếc van đó. Đầu tư vào van cổng ty chìm nắp chụp chất lượng ngay từ đầu là cách tiết kiệm thông minh nhất.

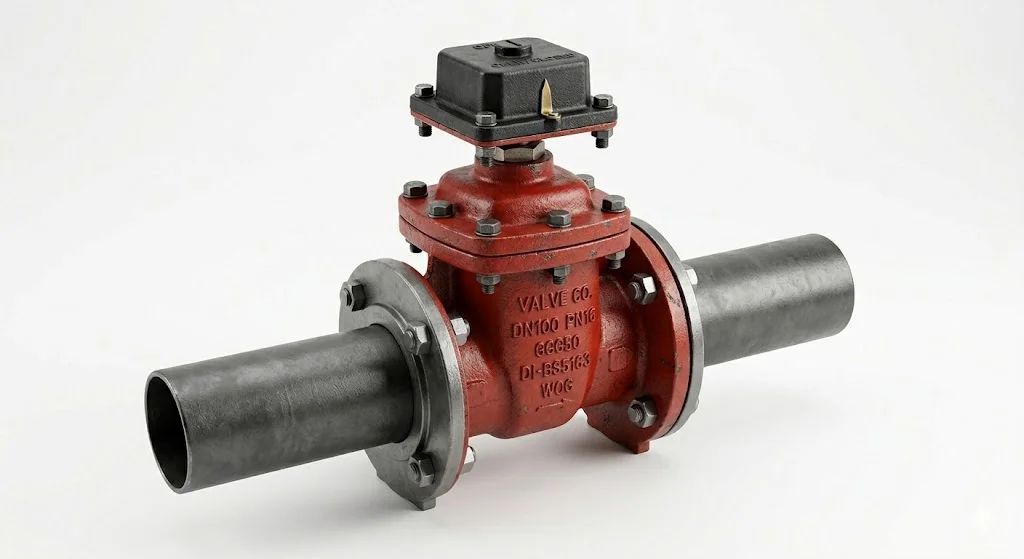

Checklist chọn và lắp đặt van cổng chuẩn xác

Trước khi tiến hành lắp đặt, hãy rà soát danh sách kiểm tra sau:

• Kiểm tra DN và PN: Đảm bảo khớp hoàn toàn với bản vẽ kỹ thuật.

• Kiểm tra mặt bích: Tiêu chuẩn lỗ bu lông (BS, JIS, DIN...) phải trùng với mặt bích trên đường ống.

• Trạng thái van: Đảm bảo đĩa van không bị kẹt rác trước khi lắp vào vị trí cố định.

• Hố van và ty nối dài: Xác định độ sâu chôn ống để chuẩn bị ty nối dài phù hợp từ nắp chụp lên mặt đất.

• Hướng lắp đặt: Ưu tiên lắp theo chiều đứng để ty van hoạt động ổn định nhất.

Hướng dẫn sử dụng và bảo trì hiệu quả

1. Vận hành định kỳ: Ngay cả khi không có nhu cầu đóng ngắt, bạn nên thực hiện thao tác đóng - mở van 1 lần sau mỗi 3-6 tháng để đảm bảo đĩa van không bị đóng cặn hoặc kẹt cứng.

2. Vệ sinh hố van: Đảm bảo nắp chụp luôn sạch sẽ, không bị bùn đất vùi lấp để sẵn sàng vận hành trong tình huống khẩn cấp (như vỡ ống hoặc cháy nổ).

3. Không dùng lực quá mạnh: Khi van đã đóng kịch sàn, không nên dùng thêm đòn bẩy để ép trục van, điều này có thể gây cong ty hoặc hỏng đĩa bọc cao su.

4. Kiểm tra rò rỉ: Quan sát xung quanh hố van, nếu có nước đọng thì cần kiểm tra lại các mối nối mặt bích hoặc phớt trục van.

FAQ - Những câu hỏi thường gặp

1. Van cổng ty chìm nắp chụp là gì?

 Là loại van cổng có trục vít nằm bên trong thân, đầu trục có nắp bảo vệ, chuyên dụng để lắp đặt ở những vị trí chôn ngầm dưới lòng đất.

2. Tại sao không nên dùng tay quay cho van chôn ngầm?

 Tay quay chiếm diện tích lớn và dễ bị hư hại bởi đất đá. Nắp chụp nhỏ gọn và tương thích tốt với các bộ chìa vặn từ xa qua hố ga.

3. Van PN16 có lắp được cho đường ống PN10 không?

 Được, van chịu được áp lực cao hơn sẽ an toàn hơn. Tuy nhiên, cần kiểm tra tiêu chuẩn lỗ mặt bích có trùng nhau không.

4. Khi nào cần thay nắp chụp bằng tay quay?

 Chỉ khi bạn chuyển vị trí lắp đặt van từ chôn ngầm lên trên mặt đất hoặc lắp trong nhà kho, nơi việc vận hành bằng tay thuận tiện hơn.

Kết luận

Van cổng ty chìm nắp chụp không chỉ là một phụ kiện đường ống, nó là giải pháp bảo vệ tính bền vững cho toàn bộ hạ tầng kỹ thuật của công trình. Với thiết kế thông minh nhằm chống lại sự ăn mòn và xâm nhập từ môi trường, đây là lựa chọn hàng đầu để cắt giảm chi phí bảo trì và đảm bảo an toàn vận hành dài hạn.

Việc thấu hiểu thông số kỹ thuật và chọn đúng phân cấp áp suất (PN) chính là chìa khóa để bạn xây dựng một hệ thống đường ống chôn ngầm hoàn hảo. Đừng để những sai sót trong khâu chọn loại van làm ảnh hưởng đến uy tín và chất lượng công trình của bạn.
