Hướng dẫn cách lắp đặt van bướm đúng kỹ thuật: Bí quyết vận hành bền bỉ và không rò rỉ

Việc lắp đặt một thiết bị vào hệ thống đường ống tưởng chừng như đơn giản, nhưng thực tế lại tiềm ẩn nhiều rủi ro nếu không nắm vững quy trình chuyên môn. Hãy tưởng tượng bạn vừa đầu tư một hệ thống van bướm chất lượng cao cho đường ống nước hoặc khí nén, nhưng ngay khi vận hành, các hiện tượng rò rỉ lưu chất, đĩa van không thể đóng kín hoàn toàn hoặc nghiêm trọng hơn là van bị kẹt cứng bắt đầu xuất hiện.

Vấn đề thường không nằm ở chất lượng sản phẩm mà nằm ở việc thực hiện cách lắp đặt van bướm sai lệch so với tiêu chuẩn nhà sản xuất. Nhiều kỹ thuật viên dù có kinh nghiệm vẫn chủ quan không hiểu rõ cấu trúc đặc thù của đĩa van, dẫn đến những lỗi sơ đẳng nhưng gây hậu quả kinh tế lớn. Lắp đặt đúng kỹ thuật chiếm tới 50% hiệu quả vận hành và tuổi thọ của thiết bị. Bài viết này sẽ hướng dẫn chi tiết từng bước giúp bạn làm chủ quy trình lắp đặt và tránh tuyệt đối các lỗi kỹ thuật thường gặp.

Van bướm là gì?

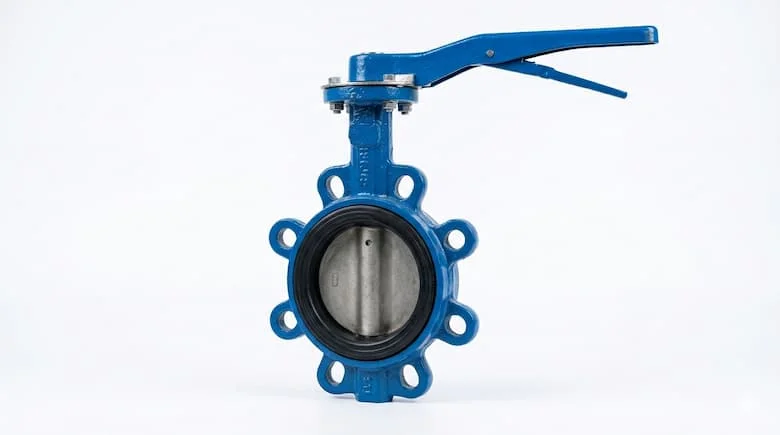

Van bướm (Butterfly Valve) là một thiết bị điều khiển dòng chảy có cấu tạo gồm một đĩa kim loại dạng hình tròn, xoay quanh một trục nằm giữa thân van. Điểm đặc trưng lớn nhất của loại van này là khả năng đóng/mở cực nhanh chỉ bằng một thao tác xoay đĩa 90°.

So với các dòng van công nghiệp khác, van bướm có thiết kế cực kỳ nhẹ, gọn và mỏng vì chúng thường được thiết kế để lắp kẹp giữa hai mặt bích của đường ống. Điều này giúp tiết kiệm không gian lắp đặt đáng kể và giảm tải trọng cho hệ thống giá đỡ ống, giúp việc thi công trở nên linh hoạt và dễ dàng hơn trong các không gian hẹp.

Nguyên lý hoạt động của van bướm

Cơ chế vận hành của van bướm dựa trên vị trí của đĩa van so với hướng dòng chảy. Khi tay gạt hoặc vô lăng điều khiển xoay trục, đĩa van sẽ xoay theo:

• Trạng thái mở: Đĩa van xoay song song với dòng lưu chất, cho phép dòng chảy đi qua với lưu lượng tối đa.

• Trạng thái đóng: Đĩa van xoay một góc 90° để nằm vuông góc và ép chặt vào gioăng làm kín, chặn đứng dòng lưu chất.

Insight chuyên gia: Điểm cần đặc biệt lưu ý trong cấu tạo van bướm là đĩa van luôn nằm trong dòng chảy kể cả khi mở hoàn toàn. Nếu thực hiện cách lắp đặt van bướm không chuẩn (như lệch tâm hoặc khoảng cách mặt bích quá hẹp), đĩa van rất dễ bị va chạm vào thành ống, dẫn đến tình trạng kẹt đĩa hoặc hư hỏng gioăng ngay trong lần vận hành đầu tiên.

Các kiểu van bướm ảnh hưởng trực tiếp đến lắp đặt

Mỗi kiểu kết nối van bướm yêu cầu một phương pháp tiếp cận kỹ thuật khác nhau. Việc xác định đúng chủng loại sẽ giúp bạn chuẩn bị vật tư phụ trợ chính xác:

• Kiểu Wafer (Van kẹp): Đây là loại phổ biến nhất, van được kẹp giữa hai mặt bích đường ống bởi các bu lông dài xuyên suốt. Loại này yêu cầu căn chỉnh tâm van cực kỳ chính xác vì không có tai định vị cố định.

• Kiểu Lug (Van tai bích): Thân van có các lỗ ren xung quanh. Các bu lông sẽ bắt trực tiếp từ mặt bích vào thân van. Kiểu này cho phép bạn tháo rời một phía đường ống mà vẫn giữ được phía còn lại (thích hợp cho các vị trí cuối đường ống).

• Kiểu Double Flange (Hai mặt bích): Thân van có đúc sẵn hai mặt bích hai đầu. Việc lắp đặt tương tự như van cổng, đòi hỏi không gian lắp đặt lớn hơn nhưng mang lại độ chắc chắn cao nhất cho các hệ thống áp lực lớn.

Insight: Mỗi loại có cách siết bu lông và phân bổ lực khác nhau. Nếu bạn dùng van Wafer nhưng lại siết bu lông không đều tay, thân van sẽ bị lệch, gây rò rỉ ngay lập tức tại vị trí gioăng làm kín.

Thông số cần kiểm tra nghiêm ngặt trước khi lắp

Trước khi bắt tay vào thực hiện cách lắp đặt van bướm, hãy đảm bảo bạn đã kiểm tra checklist các thông số kỹ thuật sau để tránh việc phải tháo ra lắp lại do không tương thích:

1. Kích thước danh định (DN): Van phải khớp hoàn toàn với đường kính trong của ống.

2. Tiêu chuẩn mặt bích: Kiểm tra xem mặt bích trên ống là chuẩn JIS (Nhật), ANSI (Mỹ) hay DIN (Đức). Việc lắp sai tiêu chuẩn sẽ khiến các lỗ bu lông không trùng khớp.

3. Áp suất làm việc (PN): Đảm bảo áp suất hệ thống không vượt quá giới hạn định mức của van (ví dụ PN10, PN16).

4. Vật liệu gioăng (Seat): Tùy vào môi chất là nước sạch, hóa chất hay xăng dầu mà chọn gioăng EPDM hay PTFE. Sai vật liệu sẽ khiến gioăng bị mủn hoặc biến dạng sau thời gian ngắn tiếp xúc.

Nhấn mạnh: Việc cố tình lắp một chiếc van sai tiêu chuẩn mặt bích bằng cách khoan thêm lỗ hoặc mài mòn thân van là hành động cực kỳ nguy hiểm, có thể dẫn đến sự cố nổ đường ống khi chịu áp lực cao.

So sánh lắp đặt van bướm với các dòng van khác

Mặc dù van bướm được đánh giá là dễ thi công nhờ ưu điểm gọn nhẹ, nhưng thực tế tỷ lệ lỗi sau lắp đặt lại cao hơn van bi. Lý do là bởi đĩa van bướm nằm trong dòng chảy và chiếm không gian bên trong ống khi xoay, yêu cầu sự chính xác tuyệt đối khi căn tâm – điều mà các loại van khác ít bị ảnh hưởng hơn.

Ứng dụng thực tế: Khi nào nên ưu tiên lắp van bướm?

Van bướm là sự lựa chọn tối ưu cho các hệ thống yêu cầu sự linh hoạt và tiết kiệm không gian:

• Hệ thống cấp thoát nước sạch: Nhờ khả năng đóng mở nhanh và giá thành rẻ cho các kích thước lớn (DN200 trở lên).

• Hệ thống HVAC: Điều tiết khí lạnh, hơi nước trong các tòa nhà cao tầng.

• Hệ thống PCCC: Lắp đặt tại các cụm bơm, trạm cấp nước chữa cháy.

• Công nghiệp nhẹ: Các dây chuyền sản xuất giấy, dệt may, xử lý nước thải.

Hậu quả của sai lầm khi lắp đặt: Nếu bạn mắc lỗi không mở đĩa van khi lắp, khi siết bu lông, mặt bích ống sẽ ép chặt vào mép đĩa van. Hậu quả là đĩa van bị kẹt cứng, nếu cố tình dùng lực tay gạt mạnh sẽ làm gãy trục hoặc rách gioăng bên trong.

Hướng dẫn cách lắp đặt van bướm đúng kỹ thuật (Từng bước)

Để đảm bảo van hoạt động trơn tru, hãy tuân thủ quy trình 5 bước chuyên nghiệp sau đây:

 Bước 1: Chuẩn bị và làm sạch

Kiểm tra tổng quan van và gioăng xem có bị nứt vỡ không. Quan trọng nhất là phải làm sạch bề mặt hai mặt bích đường ống. Loại bỏ các tạp chất, xỉ hàn hoặc gỉ sét bám trên bề mặt tiếp xúc.

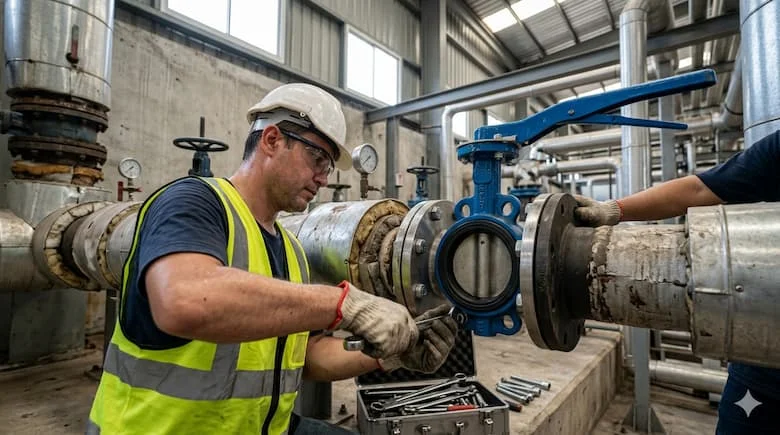

 Bước 2: Định vị và đặt van vào vị trí

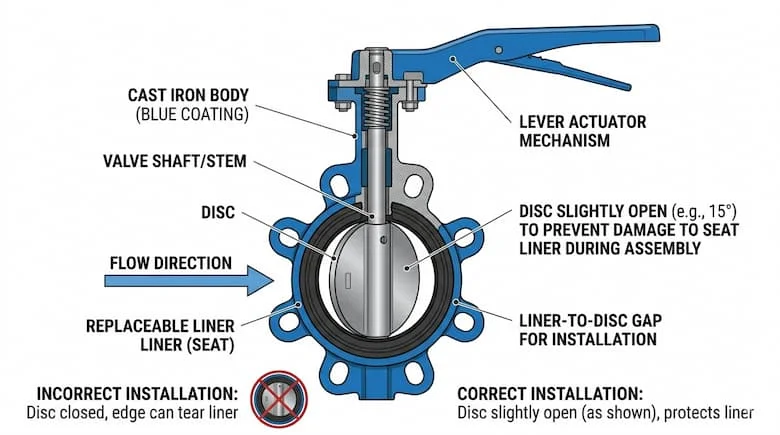

Đưa van vào giữa hai mặt bích. Lưu ý đặc biệt: Phải mở đĩa van ở góc khoảng 10° – 15° trước khi đặt vào. Việc này giúp đĩa van không bị kẹt khi mặt bích ống ép vào. Căn chỉnh sao cho tâm van trùng khít hoàn toàn với tâm ống.

 Bước 3: Lắp bu lông tạm thời

Xỏ bu lông qua các lỗ định vị. Ở bước này, bạn chỉ vặn bu lông bằng tay để cố định vị trí van, tuyệt đối chưa được siết chặt bằng cờ lê.

 Bước 4: Siết bu lông theo hình chữ X

Dùng dụng cụ siết các bu lông theo thứ tự đối xứng (hình chữ X hoặc hình sao). Việc siết đều lực từng cặp bu lông đối diện sẽ giúp van không bị vênh, đảm bảo lực ép lên gioăng làm kín là đồng nhất tại mọi điểm.

 Bước 5: Kiểm tra và vận hành thử

Sau khi siết chặt, hãy thử đóng mở van hoàn toàn vài lần để đảm bảo đĩa không va chạm thành ống. Cuối cùng, tiến hành thử áp hệ thống để kiểm tra xem có hiện tượng rò rỉ tại các vị trí kết nối hay không.

Checklist lắp đặt chuẩn dành cho kỹ sư

Để tự tin bàn giao công trình, hãy rà soát lại các điểm sau:

•  Van đã đúng kích thước DN và tiêu chuẩn mặt bích chưa?

•  Bề mặt mặt bích đã sạch sẽ và không dùng thêm gioăng cao su phụ (vì van bướm thường đã có sẵn gioăng đúc theo thân)?

•  Đĩa van đã được mở nhẹ trước khi siết bu lông chưa?

•  Các bu lông đã được siết đều tay theo sơ đồ đối xứng chưa?

•  Đã thực hiện test áp suất để loại trừ rò rỉ chưa?

FAQ: Những câu hỏi thường gặp về cách lắp đặt van bướm

1. Có cần dùng thêm gioăng ngoài (gasket) khi lắp van bướm không?

Trả lời: Thông thường là KHÔNG. Đa số các dòng van bướm wafer hiện nay đều có lớp gioăng cao su hoặc PTFE bao trùm cả hai mặt thân van. Việc dùng thêm gioăng ngoài có thể gây dày quá mức, làm lệch vị trí đóng/mở của đĩa.

2. Cách lắp đặt van bướm theo phương ngang hay phương dọc?

Trả lời: Van bướm có thể lắp theo cả hai phương. Tuy nhiên, với các kích thước lớn, các chuyên gia khuyến cáo nên ưu tiên lắp trục van nằm ngang. Điều này giúp ngăn chặn cặn bẩn tích tụ dưới đáy van làm kẹt trục và giảm tải trọng tác động không đều lên gioăng.

3. Tại sao tôi đã siết rất chặt bu lông mà van vẫn rò rỉ?

Trả lời: Có hai nguyên nhân chính: Một là do bạn siết không đều (bên chặt bên lỏng) làm thân van bị vênh. Hai là mặt bích ống không song song hoặc không phẳng, tạo khe hở dù bu lông đã chặt.

Kết luận

Thực hiện đúng cách lắp đặt van bướm không chỉ giúp bạn tránh được những rắc rối về bảo trì, rò rỉ lưu chất mà còn bảo vệ uy tín của nhà thầu thi công. Hãy nhớ rằng: chuẩn bị kỹ lưỡng, căn chỉnh chính xác và siết bu lông đều tay chính là 3 từ khóa vàng để sở hữu một hệ thống van bướm vận hành hoàn hảo.
