Van giảm áp hơi nước: Giải pháp tối ưu để ổn định áp suất và bảo vệ hệ thống lò hơi

Trong các hệ thống công nghiệp hiện đại, việc vận hành lò hơi ở áp suất cao (thường từ 8–12 bar) là cần thiết để đảm bảo hiệu suất truyền tải nhiệt và giảm kích thước đường ống dẫn. Tuy nhiên, một thực tế đầy thách thức là các thiết bị tiêu thụ cuối cùng như nồi nấu, máy sấy hay bộ trao đổi nhiệt thường chỉ yêu cầu mức áp suất thấp hơn nhiều, dao động từ 2–4 bar.

Việc chênh lệch áp suất quá lớn mà không có sự kiểm soát chặt chẽ sẽ dẫn đến tình trạng áp suất đầu ra không ổn định, gây hư hỏng thiết bị nhạy cảm và làm tiêu hao năng lượng vô ích. Nguy hiểm hơn, nếu không có thiết bị điều áp chuẩn xác, nguy cơ mất an toàn cháy nổ do quá áp luôn rình rập. Van giảm áp chính là giải pháp bắt buộc để giải quyết bài toán này. Tuy nhiên, nếu chọn sai loại van hoặc lắp đặt không đúng kỹ thuật, hệ thống vẫn sẽ gặp hiện tượng dao động áp suất liên tục, làm giảm tuổi thọ máy móc đáng kể.

Van giảm áp hơi nước là gì?

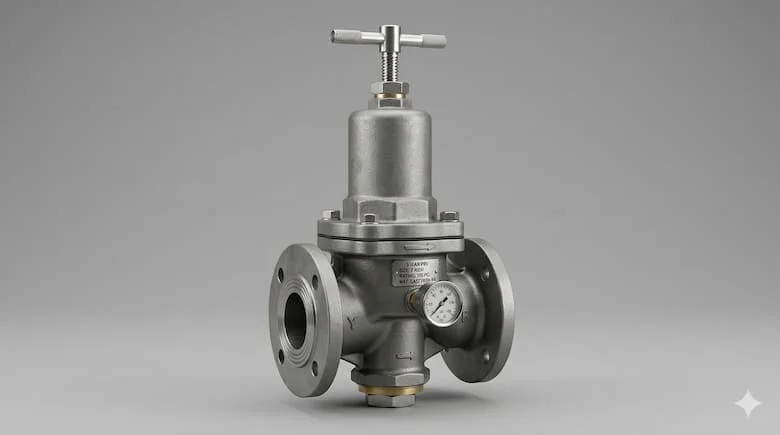

Van giảm áp hơi nước (tên tiếng Anh là Steam Pressure Reducing Valve - PRV) là một thiết bị cơ khí tự động được lắp đặt trên đường ống hơi nóng. Chức năng chính của nó là giảm áp suất đầu vào cao (Inlet pressure) xuống một mức áp suất đầu ra thấp hơn (Outlet pressure) và tự động duy trì mức áp này ổn định, bất kể sự biến động của áp suất đầu vào hay sự thay đổi của tải tiêu thụ.

Khác với các loại van đóng mở thông thường, van giảm áp hoạt động dựa trên sự cân bằng lực nội tại. Đây được coi là "người gác cổng" thầm lặng, đảm bảo hơi nước đi vào thiết bị sản xuất luôn ở trạng thái lý tưởng nhất, giúp quá trình trao đổi nhiệt diễn ra đồng đều và an toàn.

Nguyên lý hoạt động của van giảm áp

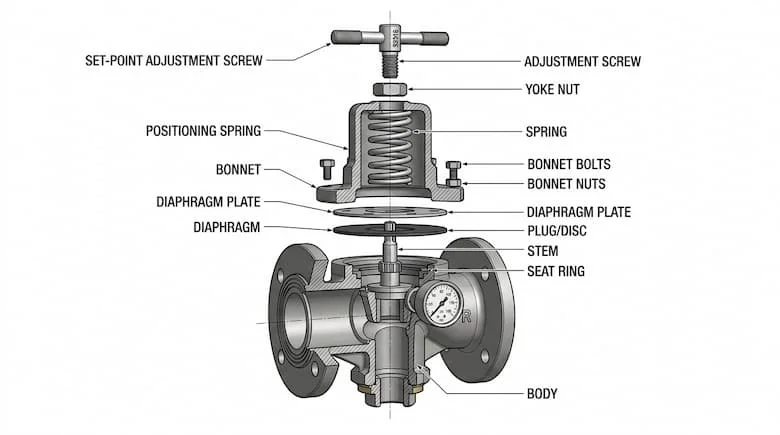

Nguyên lý hoạt động của van giảm áp dựa trên cơ chế cân bằng động giữa lực lò xo điều chỉnh và áp suất đầu ra tác động lên màng van (diaphragm) hoặc piston. Khi bạn xoay vít điều chỉnh trên đỉnh van, lò xo sẽ nén xuống tạo ra một lực đẩy đĩa van mở ra để hơi nước đi qua.

Khi áp suất đầu ra bắt đầu tăng lên và vượt quá mức thiết lập, một phần hơi nước sẽ theo đường cảm biến tác động ngược lại màng van. Lực áp suất này đối nghịch với lực lò xo, đẩy màng van lên và thu hẹp độ mở của đĩa van. Ngược lại, khi áp suất đầu ra giảm xuống, lực lò xo sẽ thắng thế và đẩy đĩa van mở rộng hơn.

Insight từ chuyên gia: Bản chất của van giảm áp không chỉ đơn thuần là "giảm" con số áp suất, mà quan trọng hơn là khả năng duy trì sự ổn định. Một chiếc van tốt phải có khả năng phản ứng cực nhanh với sự thay đổi của tải để giữ cho áp suất đầu ra không bị trồi sụt, giúp quy trình sản xuất không bị gián đoạn.

Phân loại van giảm áp phổ biến

Để lựa chọn đúng thiết bị cho hệ thống, bạn cần nắm rõ hai dòng van chính dựa trên cấu tạo và cách thức điều khiển:

1. Van giảm áp tác động trực tiếp (Direct-acting PRV)

Đây là loại van có cấu tạo đơn giản nhất, trong đó màng van tiếp xúc trực tiếp với áp suất đầu ra.

• Ưu điểm: Thiết kế nhỏ gọn, giá thành rẻ, dễ dàng lắp đặt và bảo trì.

• Ứng dụng: Phù hợp cho các hệ thống có lưu lượng hơi nhỏ, yêu cầu độ chính xác ở mức tương đối và tải tiêu thụ ít biến động.

2. Van giảm áp dạng Pilot (Pilot-operated PRV)

Loại này sử dụng một van phụ (van điều hướng - pilot) để điều khiển hoạt động của van chính.

• Ưu điểm: Độ chính xác cực cao, khả năng đáp ứng lưu lượng lớn và cực kỳ ổn định ngay cả khi tải tiêu thụ thay đổi đột ngột.

• Hạn chế: Cấu tạo phức tạp hơn và chi phí đầu tư cao hơn.

Insight: Nếu hệ thống của bạn là nhà máy thực phẩm hoặc dệt nhuộm với lưu lượng hơi thay đổi liên tục, việc đầu tư van dạng Pilot là lựa chọn thông minh để bảo vệ chất lượng sản phẩm đầu ra, dù mức giá ban đầu có thể cao hơn.

Thông số kỹ thuật cần quan tâm khi chọn mua

Việc lựa chọn van giảm áp không chỉ dựa vào kích thước đường ống hiện có. Để van hoạt động bền bỉ, bạn cần cung cấp chính xác các thông số sau:

1. Áp suất đầu vào (Inlet pressure): Mức áp cao nhất từ lò hơi cung cấp.

2. Áp suất đầu ra (Outlet pressure): Mức áp cần thiết để thiết bị hoạt động ổn định.

3. Lưu lượng (Flow rate): Lượng hơi (kg/h) tối đa và tối thiểu mà hệ thống tiêu thụ.

4. Nhiệt độ hơi: Đảm bảo vật liệu van chịu được nhiệt độ của hơi bão hòa hoặc hơi quá nhiệt.

5. Kích thước: DN15, DN25... DN200 tùy thuộc vào lưu lượng tính toán.

6. Vật liệu: Thông thường là gang dẻo (Ductile Iron), thép đúc (Cast Steel) hoặc inox (Stainless Steel) cho các môi trường thực phẩm sạch.

Nhấn mạnh: Một sai lầm kinh điển là chọn van theo kích thước đường ống (oversized). Nếu van quá lớn so với lưu lượng thực tế, đĩa van sẽ luôn hoạt động ở vị trí gần đóng, gây ra hiện tượng "hunting" (dao động liên tục) dẫn đến mòn nhanh và áp suất không ổn định.

So sánh van giảm áp với các loại van thông dụng

Tại sao hệ thống hơi bắt buộc phải có van giảm áp?

1. Tránh sốc áp: Bảo vệ các thiết bị trao đổi nhiệt có thành mỏng, vốn không được thiết kế để chịu áp suất trực tiếp từ lò hơi.

2. Tiết kiệm năng lượng: Hơi nước ở áp suất thấp có nhiệt ẩn (latent heat) cao hơn hơi ở áp suất cao. Do đó, sử dụng hơi ở áp suất phù hợp giúp tối ưu hóa hiệu suất nhiệt.

3. Ổn định vận hành: Đảm bảo chất lượng sản phẩm đồng nhất (ví dụ: nhiệt độ sấy không bị quá cao gây cháy sản phẩm).

4. Bảo vệ hệ thống: Giảm tải cho các bẫy hơi (steam traps) và các phụ kiện hạ nguồn.

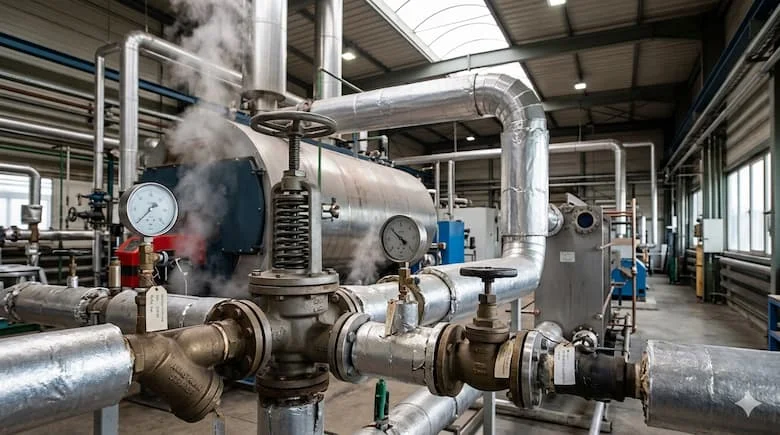

Ứng dụng thực tế của van giảm áp

Thiết bị này xuất hiện trong hầu hết các ngành công nghiệp sử dụng nhiệt năng:

• Lò hơi công nghiệp: Hạ áp từ trục chính xuống các nhánh xưởng.

• Nhà máy thực phẩm & giải khát: Điều áp cho các nồi nấu, hệ thống tiệt trung UHT.

• Ngành dệt may và giấy: Kiểm soát nhiệt độ lô sấy thông qua việc điều chỉnh áp suất hơi.

• Y tế & dược phẩm: Sử dụng trong các nồi hấp tiệt trùng yêu cầu độ chính xác tuyệt đối.

Sai lầm thường gặp: Rất nhiều đơn vị không lắp lọc chữ Y (Y-strainer) trước van giảm áp. Hơi nước thường kéo theo cáu cặn từ đường ống, nếu cặn kẹt vào seat van, van sẽ không thể đóng kín, gây ra hiện tượng "leak" áp suất sang đầu ra ngay cả khi không sử dụng.

Hướng dẫn chọn van và lưu ý lắp đặt chuẩn kỹ thuật

Để hệ thống hoạt động hoàn hảo, hãy tuân thủ checklist chọn van:

•  Xác định dải áp suất làm việc thực tế.

•  Tính toán lưu lượng hơi tối đa cần dùng (tránh chọn van quá to).

•  Ưu tiên van dạng Pilot cho các ứng dụng quan trọng.

• Chọn vật liệu phù hợp với tiêu chuẩn vệ sinh hoặc nồng độ hóa chất.

Lưu ý lắp đặt quan trọng:

1. Lắp đúng chiều: Luôn lắp theo mũi tên chỉ hướng dòng chảy trên thân van.

2. Lọc cặn: Bắt buộc có lọc Y trước van để bảo vệ màng và đĩa.

3. Đồng hồ áp suất: Lắp đồng hồ cả trước và sau van để theo dõi hiệu quả điều áp.

4. Đường Bypass: Nên có cụm van bypass để có thể bảo trì van giảm áp mà không phải dừng toàn bộ hệ thống sản xuất.

FAQ - Câu hỏi thường gặp

1. Van giảm áp hơi nước có tự điều chỉnh không?

Đúng vậy, đây là thiết bị tự vận hành (self-acting), nó sử dụng chính năng lượng của dòng hơi để điều chỉnh độ mở của mình mà không cần nguồn điện hay khí nén bên ngoài.

2. Tại sao áp suất sau van lại tăng dần khi dừng sử dụng thiết bị?

Đây là hiện tượng "vượt áp". Nguyên nhân thường do seat van bị mòn hoặc bám cặn khiến van không đóng kín hoàn toàn. Việc lắp lọc Y và bảo trì định kỳ sẽ khắc phục được vấn đề này.

3. Nên chọn van giảm áp dạng Pilot hay trực tiếp?

Nếu hệ thống của bạn yêu cầu lưu lượng lớn và độ ổn định khắt khe (sai số dưới 5%), hãy chọn dạng Pilot. Nếu là hệ thống nhỏ, đơn giản, dạng Trực tiếp sẽ tiết kiệm chi phí hơn.

Kết luận

Van giảm áp hơi nước không chỉ là một linh kiện cơ khí thông thường, mà là yếu tố sống còn đảm bảo sự an toàn và hiệu quả kinh tế cho mọi hệ thống lò hơi. Việc hiểu rõ cấu tạo, nguyên lý và các thông số kỹ thuật sẽ giúp bạn tránh được những hư hỏng không đáng có, đồng thời tối ưu hóa chi phí vận hành lâu dài.
