Cấu tạo van cầu: Chìa khóa kiểm soát lưu lượng chính xác trong công nghiệp

Trong các hệ thống đường ống công nghiệp, việc kiểm soát lưu lượng môi chất như hơi nóng (steam), dầu hay nước không chỉ đơn thuần là đóng hoặc mở. Hãy tưởng tượng một hệ thống lò hơi cần duy trì áp suất ổn định, nếu dòng chảy không được điều tiết mịn, hiện tượng sốc nhiệt hoặc quá áp sẽ xảy ra ngay lập tức. Sai lầm phổ biến của nhiều đơn vị vận hành là sử dụng sai loại van cho mục đích điều tiết, dẫn đến tình trạng dòng chảy chập chờn, không ổn định.

Nhiều người thường mặc định rằng “van cầu dùng để điều tiết”, nhưng thực tế, rất ít người hiểu rõ tại sao nó lại làm tốt nhiệm vụ đó hơn hẳn van bi hay van cổng. Câu trả lời không nằm ở vẻ bề ngoài mà nằm chính trong van cầu – một thiết kế cơ khí tinh xảo giúp chuyển đổi chuyển động quay thành khả năng kiểm soát dòng chảy tuyến tính. Việc thấu hiểu van cầu không chỉ giúp bạn lựa chọn đúng thiết bị cho hệ thống mà còn là yếu tố tiên quyết để tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho toàn bộ công trình.

Van cầu là gì?

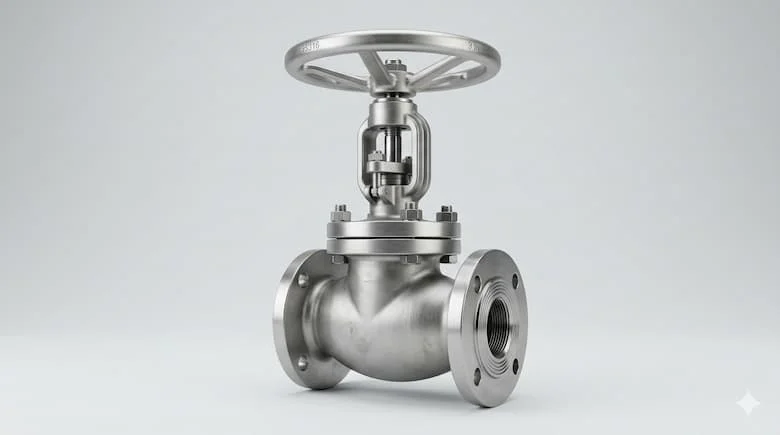

Van cầu (tên tiếng Anh là Globe Valve) là thiết bị cơ khí chuyên dụng được thiết kế với mục đích chính là điều tiết (throttling) lưu lượng dòng chảy. Khác với các dòng van đóng mở nhanh, van cầu cho phép người vận hành điều chỉnh lưu lượng môi chất đi qua ở các mức độ khác nhau một cách cực kỳ chính xác.

Về mặt hình dáng, thân van thường có thiết kế bầu tròn đặc trưng (giống hình cầu), bên trong chứa một đĩa van di chuyển lên xuống theo phương thẳng đứng. Khi đĩa van hạ xuống, nó sẽ ép chặt vào ghế van (seat) để chặn hoàn toàn dòng chảy. Điểm khác biệt lớn nhất của van cầu chính là độ kín khít cực cao, giúp nó trở thành lựa chọn hàng đầu cho các ứng dụng yêu cầu sự an toàn tuyệt đối và khả năng ngăn rò rỉ vượt trội.

Nguyên lý hoạt động của cấu tạo van cầu

Nguyên lý vận hành của cấu tạo van cầu dựa trên cơ chế chuyển động tịnh tiến. Khi người dùng xoay tay quay (handwheel), mô-men xoắn sẽ truyền qua trục van (stem) làm cho đĩa van di chuyển xa dần hoặc tiến lại gần ghế van.

Bản chất của quá trình điều tiết: Trong van cầu, dòng lưu chất khi đi vào thân van sẽ bị buộc phải đổi hướng hai lần (theo hình chữ Z hoặc chữ S). Chính việc “bẻ dòng” này tạo ra một lực cản tự nhiên, giúp triệt tiêu bớt năng lượng của dòng chảy. Khi đĩa van được nâng lên ở một khoảng cách nhất định, khoảng trống giữa đĩa và ghế van tạo ra một khe hở cho lưu chất đi qua. Do chuyển động của trục là tuyến tính, người vận hành có thể căn chỉnh khe hở này một cách tỉ mỉ, từ đó kiểm soát lưu lượng đầu ra với độ chính xác rất cao.

Insight: Chính việc chấp nhận đánh đổi một phần áp suất (tổn thất áp) để lấy về khả năng kiểm soát dòng chảy tuyệt đối là đặc trưng lớn nhất của dòng van này.

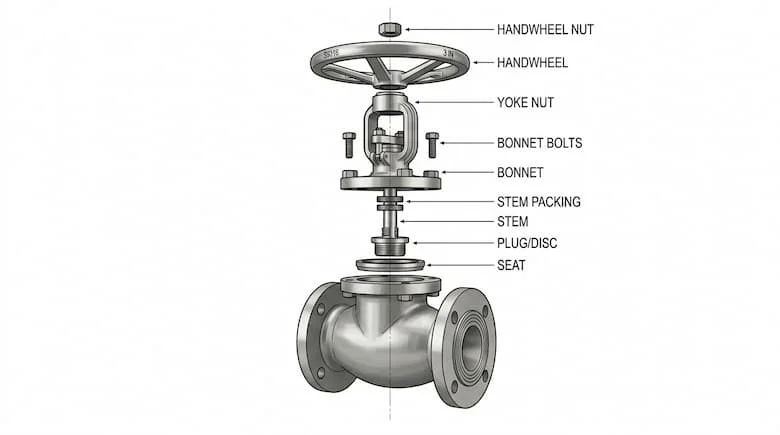

Cấu tạo van cầu gồm những bộ phận nào?

Để hiểu tại sao loại van này lại bền bỉ và chính xác đến vậy, chúng ta cần bóc tách từng bộ phận cấu thành nên nó:

• Thân van (Body): Đây là phần chịu lực chính, bao bọc toàn bộ các chi tiết bên trong. Thân van cầu thường được đúc từ các vật liệu bền bỉ như gang, thép hoặc inox để chịu được áp suất và nhiệt độ cao của môi chất.

• Nắp van (Bonnet): Được kết nối với thân van bằng bu lông hoặc ren. Nắp van có nhiệm vụ bảo vệ trục van và là điểm tựa vững chắc để giữ kín các bộ phận chuyển động bên trong.

• Đĩa van (Disc): Bộ phận quan trọng nhất quyết định khả năng điều phối. Đĩa van có nhiều hình dạng (phẳng, côn, kim) tùy vào yêu cầu về độ mịn của dòng điều tiết.

• Ghế van (Seat): Là bề mặt tiếp xúc trực tiếp với đĩa van khi đóng. Ghế van thường được gia công cực kỳ chính xác hoặc bọc vật liệu mềm (như PTFE) để đảm bảo độ kín tuyệt đối.

• Trục van (Stem): Thanh kim loại kết nối tay quay với đĩa van, có nhiệm vụ truyền chuyển động điều khiển.

• Tay quay (Handwheel): Bộ phận vận hành thủ công, cho phép người dùng tác động lực để đóng/mở van.

Sự phối hợp nhịp nhàng giữa Đĩa van (Disc) và Ghế van (Seat) chính là "trái tim" trong van cầu. Thiết kế của cặp đôi này quyết định trực tiếp đến độ bền và độ chính xác của hệ thống.

Phân loại van cầu theo cấu tạo

Tùy vào nhu cầu thực tế và vị trí lắp đặt, cấu tạo van cầu được biến đổi thành nhiều dạng khác nhau:

1. Theo dạng thân:

   • Z-Body (Dạng tiêu chuẩn): Phổ biến nhất, dòng chảy đi theo hình chữ Z. Thích hợp cho các ứng dụng điều tiết thông thường.

   • Y-Body (Dạng xiên): Thân van nghiêng 45 độ, giúp giảm thiểu lực cản dòng chảy và hạn chế tổn thất áp suất so với dạng chữ Z.

   • Angle-Body (Dạng góc): Dòng chảy đi ra lệch một góc 90 độ so với dòng vào, thường dùng thay thế cho một co nối ống để tiết kiệm không gian.

2. Theo kiểu đĩa:

   • Đĩa phẳng: Dùng cho ứng dụng đóng/mở thông thường.

   • Đĩa côn (Plug disc): Có độ dốc cao, lý tưởng cho việc điều tiết lưu lượng ở mức độ trung bình.

   • Đĩa kim (Needle disc): Thiết kế nhỏ gọn, cực kỳ chính xác cho các hệ thống yêu cầu lưu lượng cực nhỏ.

Thông số kỹ thuật quan trọng

Khi chọn mua hoặc thiết kế hệ thống, khách hàng cần đặc biệt lưu ý các thông số sau:

• Kích thước (Size): Phổ biến từ DN15 đến DN300.

• Áp suất (Pressure): Từ PN10, PN16 đến PN40 hoặc cao hơn (Class 150 - 600).

• Vật liệu: Gang (cho nước sạch), Inox (cho hóa chất), Thép (cho hơi nóng nhiệt độ cao).

So sánh cấu tạo van cầu với các loại van khác

Insight: Cấu tạo "uốn dòng" đặc trưng của van cầu chính là một sự đánh đổi thông minh. Bạn chấp nhận mất đi một ít áp lực đầu vào để đổi lại khả năng kiểm soát dòng chảy một cách tỉ mỉ từng chút một.

Tại sao van cầu điều tiết tốt?

• Chuyển động tuyến tính: Đĩa van di chuyển lên xuống đồng nhất với số vòng quay của tay quay, giúp kiểm soát từng % lưu lượng.

• Dòng chảy ổn định: Việc dòng chảy bị hạn chế dần dần giúp hệ thống không bị sốc áp (water hammer) khi đóng hoặc mở.

• Độ chính xác cao: Có thể tinh chỉnh các mức lưu lượng nhỏ mà van bi hay van cổng không thể thực hiện được.

Khi nào nên dùng van cầu?

Với cấu tạo đặc thù, van cầu là lựa chọn tối ưu trong các kịch bản sau:

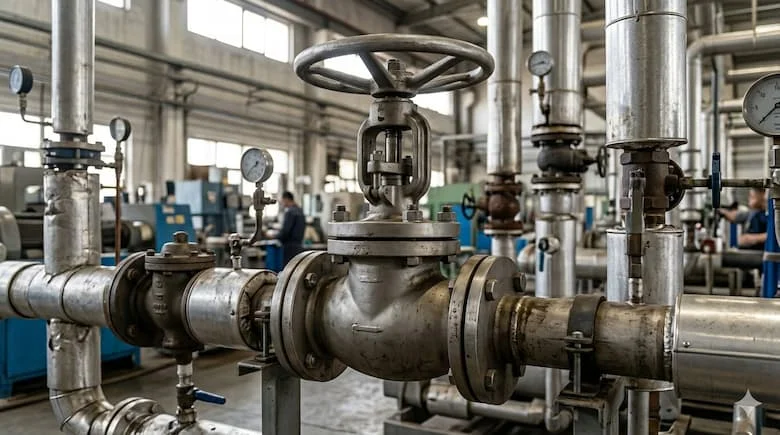

• Hệ thống hơi nóng (Steam): Điều chỉnh lượng hơi vào bồn nhiệt, máy sấy.

• Hệ thống cấp nước lạnh/nóng: Khi cần duy trì áp suất ổn định ở đầu ra.

• Hệ thống dầu truyền nhiệt: Kiểm soát lưu lượng dầu tuần hoàn chính xác để tránh quá nhiệt cục bộ.

• Kiểm soát áp suất: Sử dụng như một van giảm áp thủ công trong các nhánh phụ.

Sai lầm thường gặp khi vận hành

Dù cấu tạo van cầu rất bền bỉ, nhưng sử dụng sai cách sẽ dẫn đến hư hỏng nhanh chóng:

1. Dùng để đóng mở hoàn toàn thường xuyên: Nếu chỉ cần đóng/mở, van bi sẽ tối ưu hơn về chi phí và tốc độ.

2. Lắp ngược chiều dòng chảy: Trên thân van luôn có mũi tên hướng dòng chảy. Lắp ngược sẽ khiến áp suất đẩy vào đĩa van từ phía trên, làm khó khăn khi vận hành và dễ hỏng trục.

3. Bỏ qua bảo trì Seat/Disc: Các hạt cặn bẩn trong lưu chất có thể làm trầy xước ghế van, dẫn đến tình trạng "đóng không kín".

Cách chọn van cầu phù hợp (Checklist)

•  Môi chất là gì? (Nước, hơi, hay hóa chất để chọn vật liệu Gang/Inox).

•  Áp suất tối đa bao nhiêu? (Chọn tiêu chuẩn PN16, PN25 hoặc PN40).

•  Nhiệt độ vận hành? (Dưới 200°C có thể dùng gang, trên đó cần thép hoặc inox).

•  Kiểu kết nối? (Nối ren cho ống nhỏ, nối mặt bích cho ống lớn).

•  Mục đích chính? (Nếu cần tiết kiệm áp suất, hãy ưu tiên van cầu dạng chữ Y).

Lưu ý khi lắp đặt & sử dụng

• Luôn kiểm tra mũi tên chỉ hướng dòng chảy trên thân van trước khi hàn hoặc bắt bích.

• Không dùng lực quá mạnh (dùng đòn bẩy) để siết tay quay, điều này có thể làm biến dạng đĩa van.

• Định kỳ 6-12 tháng nên kiểm tra phần tết chèn (packing) ở trục van để tránh rò rỉ lên phía nắp van.

FAQ (Hỏi đáp nhanh)

1. Cấu tạo van cầu có gì đặc biệt so với các loại van khác?

Trả lời: Điểm đặc biệt nhất là dòng chảy bị đổi hướng bên trong thân van và đĩa van di chuyển tịnh tiến. Điều này giúp triệt tiêu năng lượng dòng chảy, cho phép điều tiết lưu lượng cực kỳ mịn và chính xác.

2. Tại sao van cầu thường bị sụt áp nhiều hơn van bi?

Trả lời: Do cấu tạo lòng van buộc lưu chất phải đi theo đường gấp khúc (hình chữ Z). Ma sát và việc đổi hướng liên tục gây ra tổn thất áp suất đáng kể.

3. Van cầu có dùng để đóng mở hoàn toàn không?

Trả lời: Có thể, nhưng không tối ưu bằng van bi về mặt tốc độ và độ sụt áp. Van cầu chỉ nên ưu tiên khi bạn cần cả hai nhiệm vụ: Đóng kín và Điều tiết.

4. Van cầu dùng cho môi chất nào tốt nhất?

Trả lời: Hơi nóng (steam), nước nóng, dầu truyền nhiệt và các chất khí nén.

Kết luận

Cấu tạo van cầu chính là minh chứng rõ nhất cho việc thiết kế cơ khí phục vụ mục đích sử dụng thực tế. Dù có cấu trúc phức tạp và gây tổn thất áp suất, nhưng khả năng điều tiết lưu lượng tuyệt vời và độ kín khít vượt trội đã giúp van cầu trở thành linh kiện không thể thay thế trong các hệ thống hơi nóng, dầu và nước áp lực cao.
