Van cầu hơi gang: Phương án tối ưu cho điều tiết hệ thống hơi công nghiệp

Trong vận hành hệ thống hơi (steam), việc kiểm soát chính xác lưu lượng và áp suất là yếu tố then chốt quyết định hiệu suất của toàn bộ dây chuyền sản xuất. Tuy nhiên, nhiều kỹ sư và nhà quản lý thường đối mặt với khó khăn khi chọn lựa thiết bị điều tiết phù hợp, dẫn đến tình trạng chọn sai loại van hoặc sử dụng thiết bị kém chất lượng. Hậu quả là hệ thống xuất hiện các điểm rò rỉ nhiệt gây lãng phí năng lượng, van bị mài mòn nhanh chóng dưới tác động của dòng hơi cao tốc, và nghiêm trọng hơn là gây hỏng hóc thiết bị đầu cuối. Để giải quyết triệt để vấn đề này, van cầu hơi bằng gang đã trở thành lựa chọn phổ biến nhất nhờ khả năng vận hành bền bỉ và kiểm soát dòng chảy linh hoạt. Với kinh nghiệm chuyên sâu trong ngành thiết kế hệ thống nhiệt, bài viết này sẽ phân tích mọi khía cạnh kỹ thuật để bạn có cái nhìn toàn diện nhất về dòng van này.

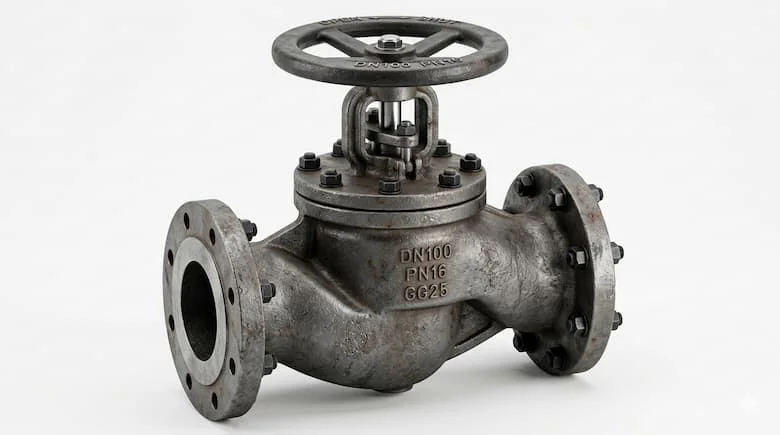

Van cầu hơi gang là gì?

Van cầu hơi gang (Cast Iron Globe Valve) là dòng van chuyên dụng được thiết kế chủ yếu để điều tiết dòng lưu chất trong các hệ thống hơi nóng, nước hoặc dầu nhiệt. Tên gọi "van cầu" bắt nguồn từ hình dáng bầu tròn đặc trưng của thân van, nơi dòng chảy được dẫn hướng theo một quỹ đạo hình chữ Z hoặc hình chữ ngã.

Vật liệu thân van được chế tạo từ các loại gang như gang xám (Cast Iron) hoặc gang cầu (Ductile Iron). Đặc điểm cốt lõi của thiết kế này là sự thay đổi hướng dòng chảy bên trong thân van, giúp tăng khả năng kiểm soát áp suất và lưu lượng cực kỳ chính xác. So với các dòng van đóng mở nhanh, van cầu hơi bằng gang mang lại sự ổn định tuyệt vời khi cần duy trì lưu lượng ở một mức cố định trong thời gian dài.

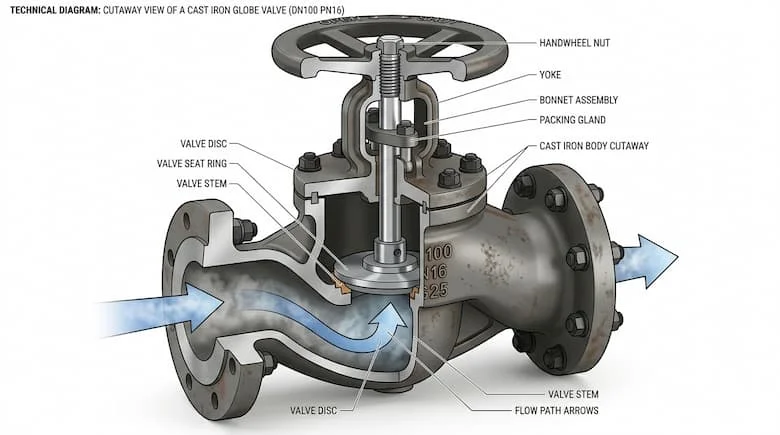

Nguyên lý hoạt động của van cầu hơi

Cơ chế vận hành của van dựa trên sự chuyển động tịnh tiến của đĩa van theo phương thẳng đứng. Khi người vận hành xoay tay quay, trục van sẽ truyền lực làm đĩa van di chuyển lên hoặc xuống.

• Quá trình điều tiết: Khi đĩa van nằm ở vị trí lơ lửng giữa cửa van và vị trí mở hoàn toàn, nó sẽ cản trở một phần dòng chảy, từ đó điều tiết lưu lượng theo ý muốn.

• Quá trình đóng kín: Khi đĩa van được hạ xuống hoàn toàn và ép chặt vào ghế van (valve seat), nó tạo ra một rào cản kín khít, chặn đứng dòng hơi.

Điểm khác biệt lớn nhất của van cầu hơi bằng gang chính là hướng của dòng lưu chất. Hơi đi vào từ phía dưới đĩa van, đổi hướng để đi qua khe hở và thoát ra phía bên kia. Chính thiết kế này cho phép người vận hành điều chỉnh van một cách nhẹ nhàng hơn ngay cả khi áp suất hệ thống đang ở mức cao.

Phân loại van cầu hơi bằng gang phổ biến

Để đáp ứng các yêu cầu lắp đặt đa dạng, van cầu hơi bằng gang được chia thành nhiều loại dựa trên cấu tạo và phương thức vận hành:

Theo kiểu kết nối

• Kết nối mặt bích: Đây là kiểu phổ biến nhất trong công nghiệp, sử dụng các tiêu chuẩn như JIS 10K, DIN, hoặc ANSI. Ưu điểm là khả năng chịu lực tốt, dễ dàng tháo lắp để bảo trì hoặc thay thế gioăng.

• Kết nối ren: Thường dùng cho các kích thước nhỏ (DN15 - DN50) trong các hệ thống hơi quy mô trung bình hoặc nhỏ, yêu cầu sự gọn nhẹ.

Theo thiết kế thân van

• Thân chữ ngã (Straight Pattern): Thiết kế phổ biến nhất, dòng chảy đổi hướng 90 độ hai lần. Phù hợp cho hầu hết các ứng dụng điều tiết.

• Thân chữ Y (Y-Pattern): Thân van nằm nghiêng, giúp giảm bớt trở lực dòng chảy và hạn chế sự sụt giảm áp suất so với dòng chữ ngã truyền thống.

Theo phương thức điều khiển

• Vận hành tay quay: Sử dụng sức người, đơn giản và bền bỉ.

• Điều khiển điện/khí nén: Tích hợp bộ truyền động để tự động hóa quá trình đóng mở từ phòng điều khiển, đặc biệt quan trọng trong các hệ thống cần phản ứng nhanh với biến thiên áp suất.

Các thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn van cầu hơi bằng gang, việc nắm vững các thông số kỹ thuật là điều bắt buộc để đảm bảo an toàn vận hành:

1. Áp lực làm việc (Working Pressure): Thông thường các dòng gang chịu được áp lực từ PN10, PN16 đến PN25. Cần chọn van có áp lực định danh cao hơn áp lực thực tế của hệ thống.

2. Nhiệt độ tối đa: Gang xám thường chịu đến 220°C, trong khi gang cầu có thể chịu mức nhiệt cao hơn. Đối với hơi quá nhiệt, cần đặc biệt lưu tâm đến vật liệu gioăng làm kín.

3. Kích thước danh định (DN): Phải tương thích với đường ống hiện có để tránh tạo ra các điểm nghẽn cổ chai.

4. Vật liệu đĩa và ghế van: Thường được làm bằng thép không gỉ (Inox 304/316) để chống lại sự xói mòn của hơi nước li ti ở tốc độ cao.

So sánh van cầu hơi bằng gang với van cổng

Nhiều người dùng thường nhầm lẫn giữa van cầu và van cổng (gate valve) do hình dáng bên ngoài có vài điểm tương đồng, nhưng công năng của chúng hoàn toàn khác biệt:

• Van cầu: Được thiết kế tối ưu cho việc điều tiết. Nó có thể hoạt động ở vị trí mở một phần mà không gây rung lắc hay hỏng hóc đĩa van. Tuy nhiên, do dòng chảy bị đổi hướng nên độ sụt áp (tổn thất áp suất) qua van là khá lớn.

• Van cổng: Chỉ được dùng để đóng hoặc mở hoàn toàn. Dòng chảy đi thẳng nên tổn thất áp suất gần như bằng không. Nếu dùng van cổng để điều tiết, dòng hơi sẽ làm mài mòn đĩa van rất nhanh, dẫn đến không thể đóng kín sau một thời gian ngắn.

Vì vậy, trong hệ thống hơi, tại các vị trí cần kiểm soát lưu lượng hơi vào máy sấy, lò hơi, người ta luôn ưu tiên dùng van cầu hơi bằng gang.

Tại sao vật liệu gang là lựa chọn lý tưởng cho van cầu hơi?

Gang là vật liệu truyền thống nhưng vẫn giữ vững vị thế trong ngành van hơi nhờ ba yếu tố cốt lõi:

• Giá thành tối ưu: Gang có giá rẻ hơn nhiều so với thép đúc hoặc inox, giúp giảm đáng kể chi phí đầu tư cho các hệ thống đường ống dài.

• Độ bền cơ học và khả năng giảm chấn: Gang có khả năng hấp thụ rung động tốt, giúp van vận hành êm ái khi dòng hơi chuyển động mạnh.

• Phù hợp áp lực trung bình: Trong các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi, áp suất hơi thường không quá cao, gang hoàn toàn đáp ứng tốt các tiêu chuẩn an toàn kỹ thuật.

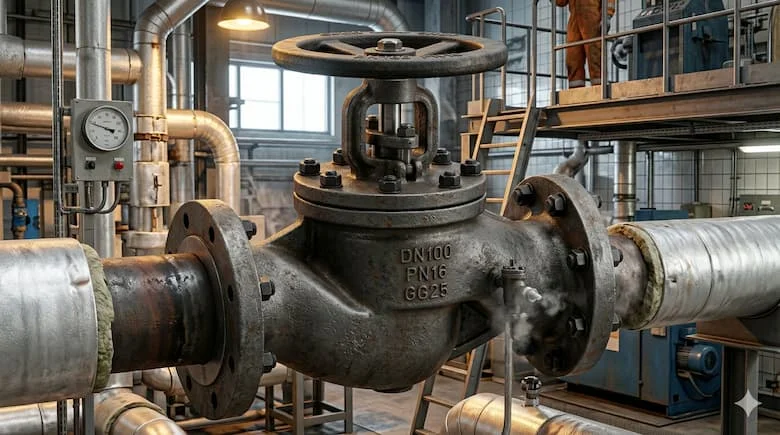

Ứng dụng thực tế của van cầu hơi gang

Dòng van này hiện diện trong hầu hết các hạ tầng kỹ thuật liên quan đến nhiệt năng:

• Hệ thống lò hơi (Boiler): Điều chỉnh lượng hơi cấp từ lò hơi đến các thiết bị tiêu thụ.

• Nhà máy sản xuất thực phẩm/Dược phẩm: Kiểm soát nhiệt độ trong các bồn gia nhiệt thông qua việc điều tiết lưu lượng hơi.

• Hệ thống sấy công nghiệp: Duy trì áp suất ổn định cho buồng sấy.

• Hệ thống sưởi ấm trung tâm: Điều tiết dòng hơi hoặc nước nóng trong các tòa nhà lớn.

Sai lầm thường gặp khi sử dụng van cầu hơi bằng gang

Ngay cả một chiếc van tốt cũng sẽ hỏng nhanh nếu mắc phải các lỗi sau:

1. Dùng sai áp lực/nhiệt độ: Sử dụng van PN10 cho hệ thống PN16 sẽ dẫn đến nứt vỡ thân van, cực kỳ nguy hiểm.

2. Lắp ngược chiều: Trên thân van cầu luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ làm tăng trở lực và có thể gây hỏng đĩa van do áp lực dồn sai phía.

3. Lười bảo trì: Không tra mỡ định kỳ vào trục van khiến van bị kẹt, hoặc không kiểm tra gioăng gây rò rỉ hơi ra môi trường.

Hướng dẫn checklist chọn van cầu hơi gang đúng kỹ thuật

Để chọn được chiếc van ưng ý, hãy tuân thủ quy trình sau:

• Bước 1: Xác định thông số thực tế của hệ thống (Áp suất làm việc, nhiệt độ vận hành).

• Bước 2: Chọn kích thước theo bản vẽ kỹ thuật (Ví dụ: DN50, DN100...).

• Bước 3: Đối chiếu tiêu chuẩn mặt bích hiện có để đảm bảo lắp vừa vặn.

• Bước 4: Kiểm tra nguồn gốc xuất xứ và các chứng chỉ chất lượng (CO/CQ).

Checklist khi mua hàng nhanh:

•  Đúng kích thước DN cần dùng.

•  Áp lực định danh (PN) cao hơn áp lực thực tế.

•  Nhiệt độ làm việc phù hợp với môi chất hơi.

•  Thân van không có vết nứt, tay quay vận hành trơn tru.

•  Có đầy đủ chứng chỉ CO CQ từ nhà cung cấp uy tín.

FAQ - Giải đáp thắc mắc thường gặp

1. Van cầu hơi gang dùng để làm gì?

Sản phẩm chủ yếu dùng để đóng mở và điều tiết chính xác lưu lượng hơi nóng hoặc nước trong các hệ thống đường ống công nghiệp.

2. Van cầu gang chịu được nhiệt độ bao nhiêu?

Tùy thuộc vào loại gang và gioăng, thường chịu được từ 200°C đến 250°C. Với nhiệt độ cao hơn, bạn nên cân nhắc chuyển sang van thép.

3. Có dùng van cầu thay van cổng được không?

Có thể dùng để đóng ngắt, nhưng lưu ý rằng van cầu sẽ gây sụt giảm áp suất lớn hơn van cổng đáng kể.

4. Có nên dùng van cầu gang cho hơi áp suất cao không?

Nếu áp suất vượt quá 25 bar, bạn cần kiểm tra kỹ thông số kỹ thuật hoặc sử dụng sang các dòng van bằng thép đúc để đảm bảo an toàn tuyệt đối.

Kết luận

Sử dụng van cầu hơi gang chất lượng không chỉ là bài toán về kỹ thuật mà còn là bài toán về kinh tế. Một chiếc van phù hợp sẽ giúp hệ thống vận hành trơn tru, giảm thiểu thời gian dừng máy do hỏng hóc và tiết kiệm hàng triệu đồng tiền năng lượng mỗi tháng. Hãy nhớ rằng, sự ổn định của hệ thống hơi phụ thuộc vào từng chi tiết nhỏ nhất như chiếc van cầu trên đường ống của bạn.
