40A JIS 10K là gì? Giải Pháp thông số kỹ thuật chuẩn Nhật Bản từ chuyên gia

Khi cầm trên tay một bản vẽ kỹ thuật hệ thống đường ống hoặc đơn hàng vật tư, chắc hẳn bạn đã không ít lần bắt gặp ký hiệu 40A JIS 10K. Đây không chỉ đơn thuần là những con số vô hồn; chúng là "ngôn ngữ" định danh cực kỳ quan trọng trong ngành van và phụ kiện đường ống.

Tuy nhiên, thực tế cho thấy rất nhiều kỹ thuật viên hoặc nhân viên thu mua vẫn còn mơ hồ, dẫn đến việc chọn sai thiết kế. Việc không hiểu rõ bản chất 40a jis10k có thể gây ra những hậu quả dây chuyền: từ việc không thể lắp đặt do lệch tâm lỗ bu lông, cho đến những rủi ro nghiêm trọng như rò rỉ lưu chất hay nổ vỡ đường ống do không chịu nổi áp suất vận hành. Hiểu đúng thông số này không chỉ giúp bạn tối ưu chi phí mà còn là bảo chứng cho sự an toàn của toàn bộ hệ thống công trình.

40A JIS 10K là gì? Định nghĩa chính xác cho dân kỹ thuật

Để hiểu rõ 40a jis10k, chúng ta cần bóc tách nó thành hai thành phần riêng biệt nhưng bổ trợ cho nhau: kích thước và tiêu chuẩn áp suất.

• 40A: Đây là ký hiệu kích thước danh nghĩa (Nominal Diameter) theo tiêu chuẩn của Nhật Bản. Nó tương đương với ký hiệu DN40 (theo tiêu chuẩn châu Âu) và thường được hiểu là đường kính trong tương đối của ống rơi vào khoảng 40mm. Trong hệ inch, kích thước này tương đương với 1.1/2" (1.5 inch).

• JIS 10K: "JIS" là viết tắt của Japan Industrial Standard (Tiêu chuẩn công nghiệp Nhật Bản). "10K" là cấp áp suất (Pressure Rating), biểu thị khả năng chịu tải của thiết bị trong điều kiện làm việc bình thường là 10 kgf/cm² (tương đương khoảng 1 MPa hoặc 10 bar).

Sự kết hợp này tạo nên một quy chuẩn đồng bộ cho các thiết bị như van bi, van cổng, mặt bích và phụ kiện đường ống, đảm bảo chúng có thể lắp nối khớp với nhau một cách hoàn hảo.

Nguyên lý và bản chất của tiêu chuẩn JIS 10K

Tiêu chuẩn JIS được thiết lập bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC) và được áp dụng rộng rãi tại khu vực châu Á, đặc biệt là Việt Nam. Bản chất của JIS 10K không chỉ nằm ở khả năng chịu áp 10 bar.

Về mặt vật lý, tiêu chuẩn này quy định rất khắt khe về độ dày mặt bích, số lượng lỗ bu lông và đường kính vòng chia lỗ. Một thiết bị đạt chuẩn JIS 10K sẽ có độ dày thành và vật liệu được tính toán để chịu được áp suất thử nghiệm cao hơn áp suất làm việc thực tế (thường là x1.5 lần). Việc áp dụng tiêu chuẩn này giúp các nhà thầu dễ dàng đồng bộ hóa vật tư từ nhiều nhà sản xuất khác nhau, miễn là họ cùng tuân thủ hệ quy chiếu JIS của Nhật Bản.

Các thiết bị phổ biến sử dụng chuẩn 40A JIS 10K

Trong một hệ thống đường ống công nghiệp, thông số 40a jis10k thường xuất hiện trên các thiết bị chủ chốt sau:

1. Van công nghiệp: Các dòng van bi (Ball Valve), van cổng (Gate Valve), và van cầu (Globe Valve) kích thước DN40 thường được đúc mặt bích liền thân theo chuẩn JIS 10K. Đây là kích thước tầm trung, cực kỳ phổ biến trong các đường ống nhánh.

2. Mặt bích (Flange): Đây là phụ kiện kết nối quan trọng nhất. Mặt bích JIS 10K DN40 sẽ có 4 lỗ bu lông với đường kính lỗ và khoảng cách tâm lỗ được quy định chính xác tuyệt đối.

3. Ống và phụ kiện khác: Các loại khớp chống rung, y lọc rác hay van một chiều cũng sử dụng chuẩn này để đảm bảo tính lắp lẫn giữa các bộ phận trong hệ thống.

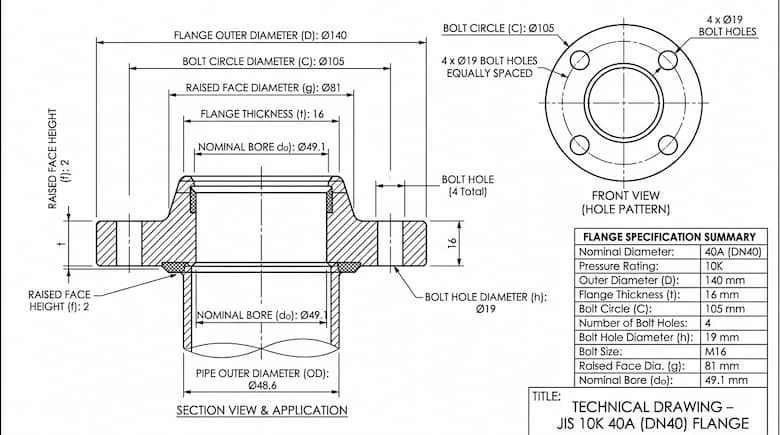

Thông số kỹ thuật chi tiết của 40A JIS 10K cần lưu ý

Khi kiểm tra hoặc đặt hàng thiết bị 40a jis10k, bạn cần nắm lòng các thông số hình học để tránh nhầm lẫn:

• Đường kính ngoài mặt bích (D): Thường là 140mm.

• Đường kính vòng tâm bu lông (C): Khoảng 105mm.

• Số lượng lỗ bu lông (n): 4 lỗ.

• Đường kính lỗ bu lông (h): 19mm (thường dùng bu lông M16).

• Độ dày mặt bích (T): Dao động từ 16mm - 18mm tùy vào vật liệu (gang, thép hay inox).

Việc nắm rõ các con số này giúp bạn kiểm tra nhanh bằng thước kẹp ngay tại công trình mà không cần phải tra cứu catalogue quá lâu.

So sánh JIS 10K với các tiêu chuẩn quốc tế khác (ANSI, DIN, PN)

Đây là phần quan trọng nhất để tránh những sai lầm chết người. Nhiều người lầm tưởng rằng các mặt bích cùng áp lực 10-16 bar có thể lắp chung với nhau, nhưng thực tế hoàn toàn khác:

• JIS 10K (Nhật Bản): Áp suất 10 bar. Tâm lỗ và đường kính ngoài khác hoàn toàn với các hệ khác.

• ANSI Class 150 (Mỹ): Áp suất chịu đựng khoảng 20 bar. Kích thước hệ inch, số lỗ và cách bố trí lỗ bu lông không hề khớp với JIS.

• DIN PN16 (Châu Âu/Đức): Áp suất 16 bar. Mặc dù cùng dùng đơn vị mm nhưng khoảng cách tâm lỗ của PN16 thường khác với JIS 10K.

Kết luận: Bạn không thể lắp một mặt bích JIS 10K vào một chiếc van tiêu chuẩn ANSI Class 150 dù chúng có cùng kích thước đường kính ống. Sự sai lệch dù chỉ vài milimet ở tâm lỗ cũng khiến việc xỏ bu lông trở nên bất khả thi.

Tại sao chọn đúng 40A JIS 10K lại quyết định sự thành bại của dự án?

Việc tuân thủ chính xác thông số 40a jis10k không chỉ là vấn đề kỹ thuật mà còn là bài toán kinh tế và an toàn:

1. Chống rò rỉ tuyệt đối: Khi mặt bích và van đồng nhất tiêu chuẩn, bề mặt tiếp xúc sẽ khít hoàn toàn với gioăng làm kín, loại bỏ nguy cơ rò rỉ hóa chất hoặc nước áp lực cao.

2. Đảm bảo tiến độ: Bạn sẽ không muốn rơi vào cảnh mua van về nhưng không lắp được vào đường ống, phải chờ đợi đổi trả hàng hoặc gia công lại mặt bích, gây lãng phí thời gian và nhân công.

3. An toàn vận hành: Tiêu chuẩn JIS 10K đã được tính toán giới hạn bền kỹ lưỡng. Việc dùng sai chuẩn có thể dẫn đến nứt vỡ mặt bích khi hệ thống tăng áp đột ngột (hiện tượng búa nước).

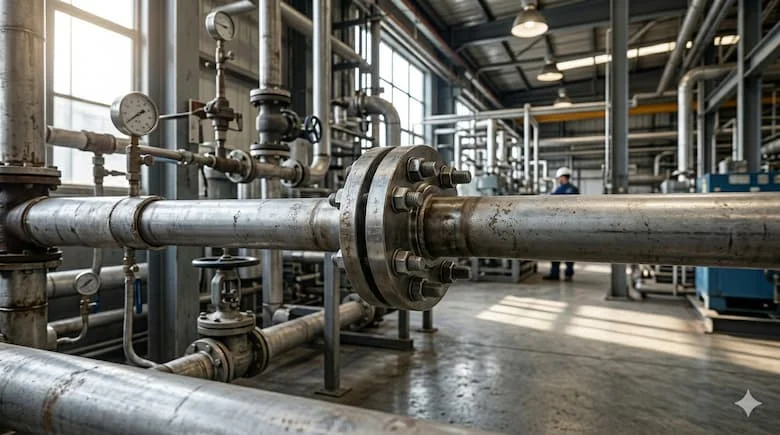

Ứng dụng thực tế của thiết bị 40A JIS 10K

Kích thước 40A (DN40) cùng áp lực 10K là "tỉ lệ vàng" trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước: Dùng cho các đường ống cấp nước sạch, xử lý nước thải tại các tòa nhà cao tầng và khu công nghiệp.

• Hệ thống PCCC: Các cụm van điều khiển, van báo động trong phòng bơm thường xuyên sử dụng chuẩn JIS để đồng bộ với thiết bị nhập khẩu từ Nhật Bản hoặc Hàn Quốc.

• Nhà máy thực phẩm và hóa chất: Sử dụng các dòng van inox 304/316 chuẩn JIS 10K để đảm bảo vệ sinh và chống ăn mòn.

• Hệ thống HVAC: Dùng trong các đường ống dẫn nước lạnh (Chiller) hoặc nước nóng trong hệ thống điều hòa trung tâm.

Những sai lầm "kinh điển" khi chọn mua vật tư 40A JIS 10K

Dựa trên kinh nghiệm cung ứng vật tư lâu năm, chúng tôi nhận thấy khách hàng thường mắc các lỗi sau:

1. Nhầm lẫn giữa 40A và 40mm: Nhiều người nghĩ 40A là đường kính ngoài đúng 40mm, nhưng thực tế đường kính ngoài của ống (OD) cho 40A thường là 48.3mm.

2. Đánh tráo tiêu chuẩn: Nghĩ rằng JIS 10K yếu hơn nên có thể dùng DIN PN16 thay thế. Tuy nhiên, nếu không kiểm tra tâm lỗ, bạn sẽ phải bỏ đi toàn bộ lô hàng.

3. Bỏ qua vật liệu: Cùng là chuẩn 40a jis10k nhưng van gang dùng cho nước, trong khi van thép dùng cho hơi nóng và van inox dùng cho hóa chất. Chọn sai vật liệu sẽ khiến thiết bị hư hỏng chỉ sau vài tuần sử dụng.

Hướng dẫn Checklist chọn 40A JIS 10K đúng kỹ thuật

Để chọn được sản phẩm chuẩn xác nhất, hãy tuân thủ các bước sau:

1. Xác định môi chất và môi trường

Bạn dùng cho nước, hơi nóng, khí nén hay hóa chất? Điều này quyết định vật liệu (Gang, Thép, Inox, Nhựa) của thiết bị đạt chuẩn JIS 10K đó.

2. Kiểm tra bản vẽ kỹ thuật

Hãy nhìn vào ký hiệu trên bản vẽ. Nếu ghi 40A JIS 10K, hãy kiên định chọn đúng tiêu chuẩn này, đừng nghe lời tư vấn "dùng loại khác tương đương" nếu chưa kiểm tra thông số kích thước lỗ bu lông.

3. Checklist khi mua hàng (Bỏ túi)

•  Đúng kích thước: Xác nhận lại là DN40 (1.1/2").

•  Đúng áp lực: Thân thiết bị phải đúc nổi chữ "10K" và "JIS".

•  Chứng chỉ: Yêu cầu giấy tờ CO (Xuất xứ), CQ (Chất lượng) để đảm bảo không phải hàng giả.

•  Thương hiệu: Ưu tiên các hãng uy tín từ Nhật Bản, Hàn Quốc hoặc các nhà máy lớn tại Việt Nam có kiểm định.

•  Kiểm tra trực quan: Các lỗ bu lông phải nhẵn, không bị lệch, bề mặt làm kín (gờ mặt bích) không bị trầy xước.

Giải đáp thắc mắc (FAQ)

1. 40A là bao nhiêu mm?

40A là kích thước danh nghĩa, tương đương DN40. Đường kính ngoài thực tế của ống thường là 48.3mm, còn đường kính trong xấp xỉ 40mm tùy độ dày ống.

2. 40A JIS 10K chịu được áp suất bao nhiêu?

JIS 10K chịu được áp suất làm việc tối đa là 10 kgf/cm² (10 bar hoặc 1 MPa) ở điều kiện nhiệt độ thường.

3. Có thể dùng mặt bích JIS 10K cho hệ thống tiêu chuẩn ANSI không?

Không. Kích thước tâm lỗ và số lượng lỗ bu lông của hai tiêu chuẩn này không trùng khớp nhau.

4. Tại sao gọi là 10K mà không gọi là 10 Bar?

"K" là ký hiệu của tiêu chuẩn Nhật Bản (JIS), trong khi "Bar" hay "PN" thường dùng cho tiêu chuẩn châu Âu (DIN/ISO). Dù giá trị áp suất gần tương đương nhưng quy cách sản xuất hoàn toàn khác nhau.

Kết luận

Hiểu rõ về thông số 40a jis10k là chìa khóa để bạn xây dựng một hệ thống đường ống bền bỉ, an toàn và chuyên nghiệp. Việc nắm vững từ định nghĩa, thông số kỹ thuật đến các sai lầm thường gặp sẽ giúp bạn tự tin hơn trong khâu thiết kế, thu mua và giám sát thi công.
