Valve DN25 là gì? Hướng dẫn chọn kích thước và loại van chuẩn kỹ thuật

Khi bắt tay vào lắp đặt hệ thống đường ống nước gia đình, hệ thống phòng cháy chữa cháy (PCCC) hay các dây chuyền sản xuất công nghiệp, bạn sẽ thường xuyên bắt gặp thông số valve DN 25. Đây là một trong những kích cỡ phổ biến nhất, nhưng cũng là nơi phát sinh nhiều nhầm lẫn tai hại. Việc không hiểu rõ ý nghĩa thực sự của ký hiệu DN25 có thể khiến bạn chọn sai kích thước, dẫn đến việc không thể lắp khớp với đường ống hiện có hoặc chọn sai loại van gây sụt giảm áp suất và hiệu suất vận hành. Hiểu đúng về valve DN 25 không chỉ giúp bạn mua đúng thiết bị mà còn đảm bảo tính an toàn và bền bỉ cho toàn bộ hệ thống kỹ thuật.

Valve DN25 là gì?

DN25 là ký hiệu viết tắt của Diameter Nominal (Đường kính danh nghĩa), chỉ kích thước tiêu chuẩn của các thiết bị ngành nước và đường ống có trị số danh nghĩa là 25mm. Tuy nhiên, cần lưu ý rằng 25mm không phải là đường kính thực tế đo bằng thước của lỗ thoát hay thân van, mà là một quy ước để đồng bộ hóa các linh kiện trong cùng một hệ thống.

Trong hệ đo lường của Mỹ và một số quốc gia khác, valve DN 25 tương đương với kích thước 1 inch. Đây là kích cỡ trung bình, lý tưởng cho các ứng dụng đòi hỏi lưu lượng vừa phải trong các hệ thống dẫn nước, khí nén, dầu hoặc hóa chất nhẹ. Việc nắm rõ quy đổi giữa DN (mm) và Inch giúp các kỹ thuật viên dễ dàng tra cứu catalogue và lựa chọn phụ kiện đi kèm như mặt bích, bù lon hay gioăng làm kín.

Nguyên lý hoạt động của valve DN 25

Mặc dù có cùng kích thước kết nối, nhưng tùy thuộc vào cấu tạo bên trong mà mỗi loại valve DN 25 sẽ có nguyên lý hoạt động khác nhau để thực hiện nhiệm vụ đóng, mở hoặc điều tiết dòng chảy:

• Van bi DN25: Sử dụng một viên bi có lỗ rỗng xuyên tâm. Khi xoay tay gạt một góc 90°, lỗ rỗng nằm trùng với chiều dòng chảy sẽ cho phép nước đi qua và ngược lại.

• Van cổng DN25: Hoạt động theo cơ chế nâng và hạ một cánh van (dạng đĩa phẳng) vuông góc với dòng chảy thông qua trục vít. Khi cánh van nâng lên hoàn toàn, lưu lượng qua van là lớn nhất.

• Van một chiều DN25: Tự động mở khi có áp lực dòng chảy đi theo đúng chiều và đóng lại bằng lực lò xo hoặc trọng lực khi dòng chảy ngưng hoặc có xu hướng chảy ngược.

Mục đích cuối cùng của các cơ chế này là kiểm soát tuyệt đối sự di chuyển của môi chất, đảm bảo hệ thống vận hành theo đúng ý đồ thiết kế của người kỹ sư.

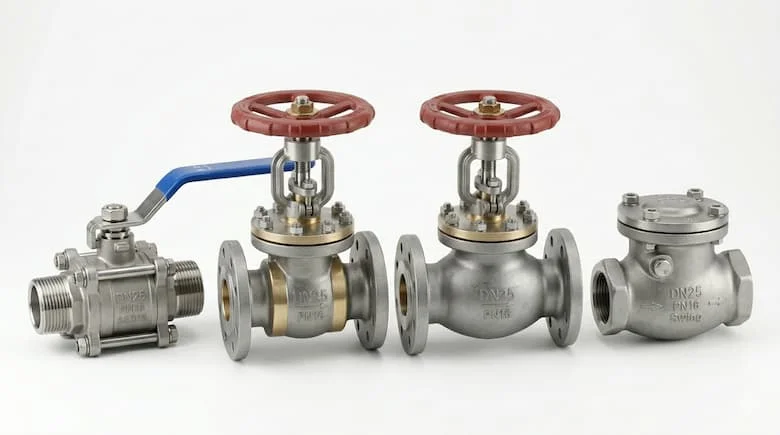

Các loại valve DN 25 phổ biến trên thị trường

Trên thị trường hiện nay, phân khúc valve DN 25 cực kỳ đa dạng để đáp ứng các yêu cầu khắt khe của từng môi trường làm việc:

1. Van bi DN25: Là loại phổ biến nhất nhờ ưu điểm đóng mở nhanh, độ kín cao và kích thước nhỏ gọn.

2. Van cổng DN25: Ưu tiên dùng trong các hệ thống dẫn chất lỏng cần giữ nguyên lưu lượng và áp suất khi mở hoàn toàn.

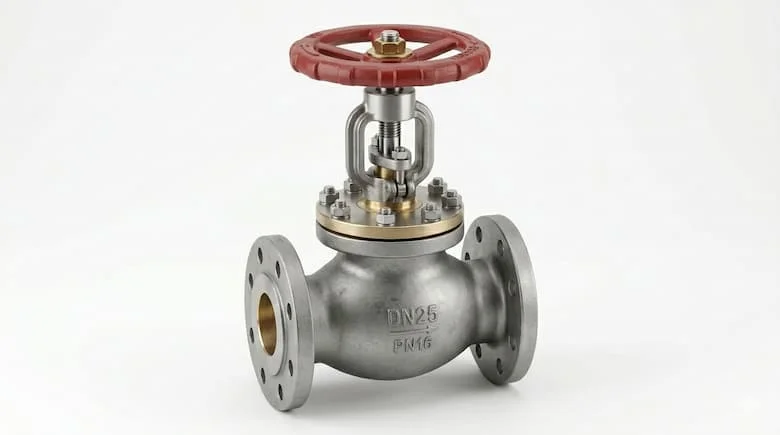

3. Van cầu DN25: Chuyên dụng cho các vị trí cần điều tiết chính xác lưu lượng (mở một phần), thường thấy trong các hệ thống hơi nóng (steam).

4. Van một chiều DN25: Bảo vệ máy bơm và các thiết bị nhạy cảm khỏi hiện tượng búa nước và dòng chảy ngược.

5. Van bướm DN25: Dù kích thước DN25 cho van bướm ít phổ biến hơn các loại trên (thường từ DN50 trở lên), nhưng vẫn tồn tại các dòng van bướm vi sinh hoặc van bướm nhựa cho các ứng dụng đặc biệt.

Insight: Mỗi loại van đều có thế mạnh riêng; chọn đúng loại không chỉ giúp hệ thống chạy tốt mà còn tiết kiệm đáng kể chi phí bảo trì định kỳ.

Thông số kỹ thuật cần biết khi chọn mua

Để tránh những sai sót đáng tiếc, khi chọn mua valve DN 25, bạn cần kiểm tra kỹ các thông số sau trong bảng dữ liệu kỹ thuật:

• Kích thước danh nghĩa: DN25 (~1 inch).

• Áp lực làm việc (Pressure Nominal): Phổ biến nhất là PN10, PN16, PN25 hoặc Class 150, Class 300. Áp lực của van phải lớn hơn hoặc bằng áp lực tối đa của hệ thống.

• Vật liệu thân van:

  • Inox (304, 316): Chống ăn mòn, dùng cho hóa chất, thực phẩm.

  • Đồng: Phổ biến trong dân dụng, chịu nhiệt tốt.

  • Gang/Thép: Dùng cho nước công nghiệp, chịu áp lực cao.

• Kiểu kết nối:

  • Nối ren: Dễ lắp đặt cho hệ thống nhỏ.

  • Mặt bích: Chịu rung lắc và áp lực tốt cho hệ thống lớn.

  • Nối hàn: Dùng cho các vị trí yêu cầu độ kín tuyệt đối, không tháo rời.

So sánh các loại valve DN 25 tiêu biểu

Tại sao chọn đúng DN25 lại quan trọng?

Việc xác định đúng kích thước và chủng loại valve DN 25 mang lại 3 lợi ích cốt lõi cho hệ thống đường ống:

1. Tránh rò rỉ: Một chiếc van có kích thước ren hoặc mặt bích không chuẩn xác sẽ tạo ra các khe hở li ti, gây thất thoát môi chất và tiềm ẩn nguy cơ cháy nổ nếu là khí gas/dầu.

2. Đảm bảo áp lực: Sử dụng van quá nhỏ so với yêu cầu sẽ làm tăng tốc độ dòng chảy cục bộ, gây sụt áp và tiếng ồn. Ngược lại, van quá lớn gây lãng phí chi phí đầu tư.

3. Tăng tuổi thọ hệ thống: Khi van hoạt động đúng dải áp suất và nhiệt độ, các linh kiện bên trong như gioăng, đệm sẽ ít bị mài mòn, giúp kéo dài thời gian giữa các kỳ bảo trì.

Giải thích: Cần nhớ rằng DN25 chỉ là kích thước danh nghĩa để lắp ghép. Đường kính thực tế của ống nhựa, ống thép hay ống inox có thể khác nhau vài mm, nên việc kiểm tra tiêu chuẩn độ dày ống là bắt buộc.

Ứng dụng thực tế của Valve DN25

Nhờ kích thước vừa phải và sự linh hoạt trong vật liệu, valve DN 25 xuất hiện trong hầu hết các lĩnh vực kỹ thuật:

• Cấp nước dân dụng: Làm van tổng cho căn hộ, van nhánh cho các khu vực vệ sinh hoặc sân vườn.

• Hệ thống PCCC: Lắp đặt tại các tủ vòi chữa cháy, đường ống dẫn nước cứu hỏa trong các tòa nhà cao tầng.

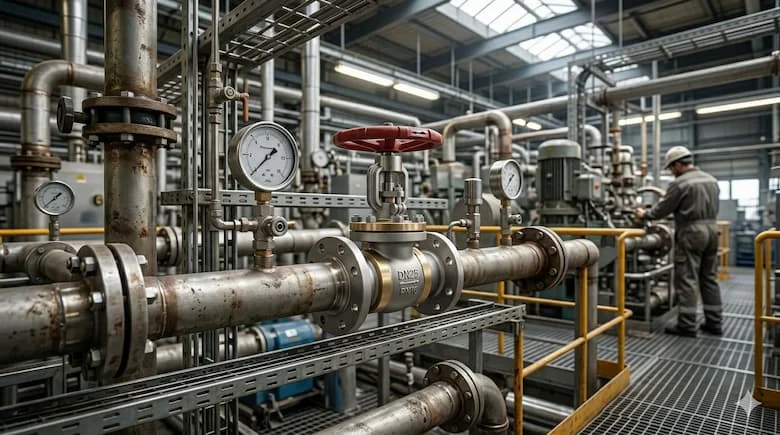

• Nhà máy sản xuất: Dùng trong các dây chuyền dẫn nguyên liệu lỏng, hệ thống làm mát máy móc.

• Hệ thống khí nén: Kiểm soát dòng khí cao áp cho các công cụ cầm tay hoặc cánh tay robot.

Sai lầm thường gặp khi mua và lắp đặt

• Nhầm DN25 với 25mm thực tế: Đo đường kính ống là 25mm rồi mua van DN25 mà không kiểm tra tiêu chuẩn ren/bích dẫn đến không lắp vừa.

• Chọn sai vật liệu: Dùng van đồng cho hóa chất ăn mòn khiến van bị thủng thân chỉ sau thời gian ngắn.

• Bỏ qua thông số áp lực: Lắp van PN10 vào hệ thống có áp suất đỉnh 12 bar dẫn đến nổ van hoặc hỏng gioăng.

• Lắp sai chiều: Đối với van một chiều hoặc van cầu, việc lắp ngược chiều mũi tên trên thân van sẽ làm hệ thống tê liệt hoàn toàn.

Cách chọn valve DN25 đúng kỹ thuật

Để chọn được sản phẩm ưng ý, hãy tuân thủ quy trình 4 bước của chuyên gia:

1. Xác định môi chất: Nước sạch, nước thải, hơi nóng hay hóa chất? Điều này quyết định việc chọn van inox, đồng hay gang.

2. Xác định chức năng: Bạn cần đóng/mở hoàn toàn (van bi/cổng) hay cần điều tiết lưu lượng (van cầu)?

3. Kiểm tra áp suất và nhiệt độ: Luôn chọn van có giới hạn chịu đựng cao hơn ít nhất 20% so với thông số vận hành thực tế.

4. Xác định kiểu kết nối: Kiểm tra xem hệ thống hiện tại đang dùng ren trong, ren ngoài hay mặt bích tiêu chuẩn gì (JIS, ANSI, DIN...) để chọn loại tương ứng.

Checklist khi mua Valve DN25

• Kích thước: Xác nhận đúng là DN25 (~phi 34mm với ống thép/nhựa).

• Tiêu chuẩn: Kiểm tra bước ren hoặc tiêu chuẩn mặt bích (ví dụ: JIS 10K, ANSI 150).

• Chứng từ: Yêu cầu giấy chứng nhận CO (xuất xứ), CQ (chất lượng).

• Thương hiệu: Ưu tiên các hãng uy tín để có chế độ bảo hành tốt.

• Tình trạng: Van mới 100%, tay vặn chắc chắn, không có vết nứt trên thân đúc.

FAQ - Những câu hỏi thường gặp về Valve DN25

1. DN25 là bao nhiêu mm?

DN25 là kích thước danh nghĩa tương đương đường kính trong khoảng 25mm. Tuy nhiên, đường kính ngoài (phi) của ống tương ứng thường là 33.4mm hoặc 34mm tùy loại ống.

2. DN25 có phải là vòi 1 inch không?

Đúng, trong hệ đo inch, DN25 tương đương với vòi hoặc ống kích thước 1".

3. Khi nào nên dùng van bi inox DN25?

Nên dùng khi môi trường là nước sạch, hóa chất nhẹ hoặc thực phẩm, nơi yêu cầu độ sạch cao và chống rỉ sét tuyệt đối.

4.  Có dùng van DN25 cho nước nóng được không?

Có thể, nhưng bạn phải chọn loại van có gioăng làm kín bằng Teflon (PTFE) và thân bằng đồng hoặc inox để chịu được nhiệt độ cao.

5. Giá valve DN25 khoảng bao nhiêu?

Giá dao động từ vài chục nghìn (van bi đồng dân dụng) đến vài triệu đồng (van cầu inox công nghiệp). Giá phụ thuộc hoàn toàn vào vật liệu và xuất xứ.

Kết luận

Việc hiểu rõ về valve DN25 là chìa khóa để xây dựng một hệ thống đường ống an toàn, hiệu quả và kinh tế. Đừng để những sai lệch nhỏ về thông số làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn. Chọn đúng loại van không chỉ là chọn một thiết bị, mà là chọn sự an tâm trong suốt quá trình vận hành lâu dài
