Van chữ ngã là gì? Giải mã thuật ngữ và cách chọn van chuẩn chuyên gia

Trong quá trình bóc tách bản vẽ kỹ thuật hoặc trực tiếp giám sát các dự án đường ống công nghiệp, không ít lần các kỹ sư hay nhà thầu gặp phải thuật ngữ van chữ Y. Đây là một cái tên mang tính khẩu ngữ chuyên ngành, thường gây bối rối cho những người mới vào nghề hoặc khách hàng mua lẻ. Vấn đề nằm ở chỗ, tên gọi này rất dễ bị nhầm lẫn với van cầu truyền thống hoặc van chữ Y (Y-strainer lọc y).

Thực tế, việc sử dụng tên gọi không chuẩn quy thức trong các tài liệu mua hàng có thể dẫn đến sai sót nghiêm trọng: chọn sai loại van, làm giảm hiệu suất dòng chảy hoặc không tương thích với áp lực hệ thống. Hiểu đúng bản chất của van chữ Y—về cấu tạo, nguyên lý và sự khác biệt kỹ thuật so với các dòng van khác—là bước then chốt giúp bạn tối ưu hóa chi phí đầu tư và đảm bảo sự vận hành trơn tru cho toàn bộ hệ thống đường ống.

Van chữ ngã là gì?

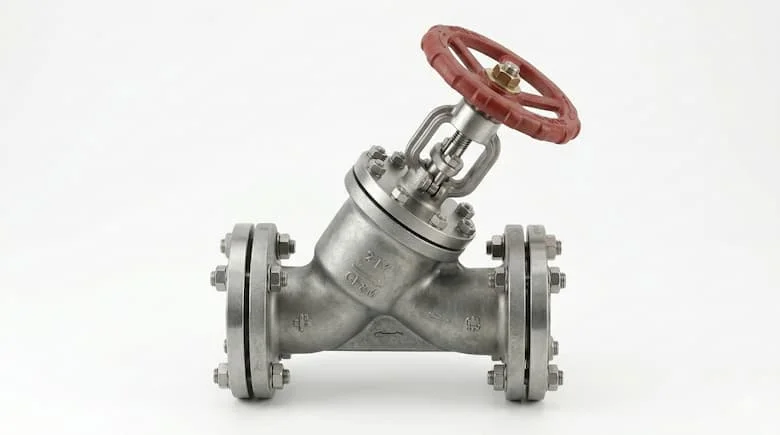

Van chữ ngã thực chất là cách gọi dân dã và tượng hình của loại van cầu dạng chữ Y (Y-type Globe Valve). Tên gọi này xuất phát từ thiết kế thân van không nằm thẳng hay vuông góc hoàn toàn mà có một nhánh nghiêng lên trên, tạo hình giống dấu ngã trong tiếng Việt hoặc chữ Y nằm nghiêng.

Về mặt kỹ thuật, đây là một biến thể tối ưu của van cầu (Globe Valve). Nếu van cầu tiêu chuẩn có dòng chảy đi theo đường zigzag gây tổn thất áp suất lớn, thì van chữ Y với trục van và lỗ thông (port) tạo thành một góc nghiêng khoảng 45 độ so với đường ống chính. Đặc điểm này giúp điều tiết dòng chảy vô cùng linh hoạt trong khi vẫn giữ được độ kín khít tuyệt đối khi đóng hoàn toàn. Thiết bị này hiện được ứng dụng rộng rãi trong các hệ thống xử lý nước, hơi nóng và khí nén công nghiệp.

Nguyên lý hoạt động của van chữ Y

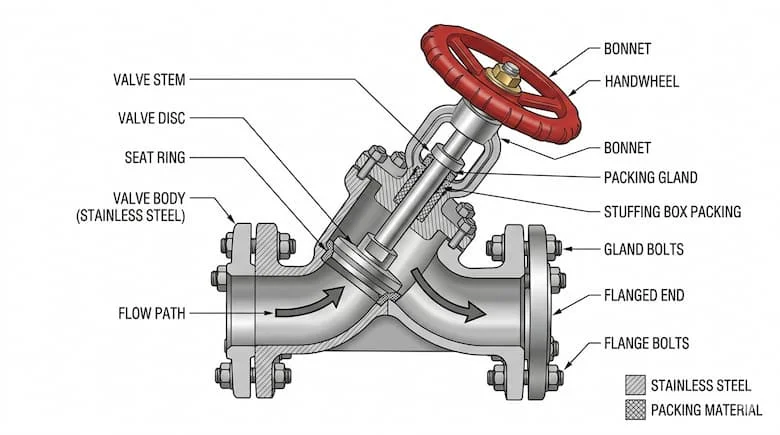

Cơ chế vận hành của van chữ Y dựa trên sự nâng và hạ của đĩa van (disc) thông qua trục vít (stem). Khi người vận hành xoay tay quay, đĩa van sẽ di chuyển theo chiều thẳng đứng của nhánh nghiêng để ép chặt hoặc tách rời khỏi ghế van (seat).

Điểm khác biệt cốt yếu nằm ở hướng đi của dòng chảy. Thay vì phải bẻ hướng đột ngột 90 độ hai lần như trong thân van cầu thông thường, dòng môi chất trong van chữ Y đi theo một đường góc nghiêng mượt mà hơn. Điều này mang lại ưu điểm vượt trội: ít tổn thất áp suất hơn đáng kể so với van cầu tiêu chuẩn. Sự kết hợp giữa khả năng điều tiết chính xác của van cầu và đường đi dòng chảy mượt mà của van cổng (gate valve) chính là lý do khiến loại van này trở nên đặc biệt.

Phân loại van chữ Y phổ biến trên thị trường

Để đáp ứng các môi trường hóa lý khác nhau, van chữ Y được sản xuất với đa dạng chủng loại, có thể phân loại theo các tiêu chí sau:

• Theo vật liệu chế tạo:

  • Inox (304, 316): Chuyên dụng cho môi trường hóa chất ăn mòn, thực phẩm và y dược.

  • Gang (Gang cầu, gang xám): Dùng phổ biến trong hệ thống cấp thoát nước, PCCC nhờ giá thành hợp lý.

  • Thép/Đồng: Thường dùng cho hệ thống hơi nóng áp suất cao hoặc môi trường có tính oxy hóa trung bình.

• Theo kiểu kết nối:

  • Kết nối ren: Thường dùng cho các kích thước nhỏ (dưới DN50).

  • Kết nối mặt bích: Tiêu chuẩn cho các hệ thống công nghiệp lớn, chịu rung lắc tốt.

  • Kết nối hàn: Dành cho các đường ống yêu cầu độ kín tuyệt đối, không tháo rời.

• Theo môi chất ứng dụng: Phổ biến nhất là van chữ Y dùng cho hơi (Steam), nước (Water) và hóa chất lỏng.

Thông số kỹ thuật cần lưu ý khi chọn mua

Khi tra cứu catalogue hoặc đặt hàng van chữ Y, bạn cần nắm chắc các thông số kỹ thuật sau để đảm bảo tính tương thích:

• Kích thước danh nghĩa (Size): Dao động phổ biến từ DN15 đến DN300. Việc chọn đúng kích thước giúp duy trì vận tốc dòng chảy tiêu chuẩn.

• Áp lực làm việc (Pressure): Thường được ký hiệu theo tiêu chuẩn PN (PN10, PN16, PN25) hoặc Class (Class 150, Class 300). Hệ thống áp lực cao bắt buộc phải dùng van có độ dày thân lớn.

• Nhiệt độ làm việc: Đặc biệt quan trọng với hệ thống hơi nóng. Van chữ Y có thể chịu nhiệt lên đến 200°C - 400°C tùy vật liệu gioăng và thân.

• Tiêu chuẩn chế tạo: Các tiêu chuẩn như JIS (Nhật), ANSI (Mỹ), DIN (Đức) sẽ quy định khoảng cách giữa hai mặt bích và số lỗ bu lông, bạn không thể lắp lẫn các tiêu chuẩn này với nhau.

So sánh van chữ Y và van cầu tiêu chuẩn

Tại sao nên ưu tiên sử dụng van chữ Y ?

Trong các hệ thống kỹ thuật đòi hỏi sự khắt khe về hiệu suất, van chữ Y luôn là sự lựa chọn ưu tiên bởi thiết kế góc nghiêng (Y-shape) mang lại những lợi ích thực tế:

1. Giảm thiểu sụt áp: Nhờ đường đi môi chất ít bị bẻ hướng đột ngột, áp suất sau van được duy trì ổn định hơn, giúp tiết kiệm năng lượng cho máy bơm hoặc lò hơi.

2. Tăng hiệu suất dòng chảy: Lưu lượng đi qua van lớn hơn so với van cầu cùng kích cỡ, giúp hệ thống đạt công suất tối đa nhanh chóng.

3. Độ bền cao trong hệ thống áp lực cao: Thiết kế xiên giúp phân tán lực tác động của dòng chảy lên đĩa van đồng đều hơn, hạn chế hiện tượng xâm thực (cavitation) và rung lắc khi vận hành ở trạng thái mở một phần.

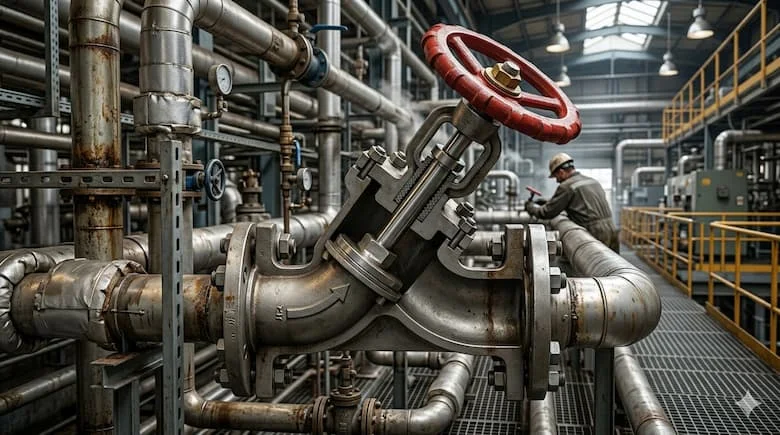

Ứng dụng thực tế của van chữ Y

Nhờ cấu tạo đặc thù, van chữ Y là "trái tim" của nhiều hệ thống quan trọng:

• Hệ thống hơi nóng (Steam): Đây là ứng dụng kinh điển nhất. Van kiểm soát hơi từ lò hơi đến các thiết bị sấy, thanh trùng với độ kín cực cao.

• Nhà máy công nghiệp: Xuất hiện trong các dây chuyền dệt nhuộm, sản xuất giấy, thực phẩm và đồ uống.

• Hệ thống dầu và hóa chất: Sử dụng các phiên bản bằng inox để dẫn dầu nóng hoặc dung dịch có tính axit, kiềm.

• Đường ống áp lực cao: Các trạm bơm cao áp hoặc hệ thống thủy lực cần sự bền bỉ của thân van đúc dày.

Sai lầm thường gặp khi mua và lắp đặt

• Nhầm lẫn với van cầu: Mua van cầu chữ T thông thường cho hệ thống yêu cầu sụt áp thấp, dẫn đến máy bơm phải làm việc quá tải.

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất hoặc van đồng cho hơi nóng quá nhiệt, gây hỏng gioăng và rò rỉ.

• Không kiểm tra áp lực PN: Lắp van PN10 vào đường ống PN16 gây nguy cơ nổ van hoặc biến dạng đĩa van.

• Lắp sai hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Lắp ngược hướng này sẽ khiến áp lực môi chất đẩy đĩa van ra xa ghế van, gây rò rỉ và không thể đóng kín.

Hướng dẫn cách chọn van chữ Y đúng kỹ thuật

Để chọn được một chiếc van chữ Y chất lượng, hãy thực hiện theo checklist của chuyên gia:

1. Xác định môi chất: Nước sạch, nước thải, hơi nóng hay hóa chất? (Quyết định vật liệu thân và gioăng).

2. Chọn vật liệu phù hợp: Ví dụ, hệ thống thực phẩm bắt buộc dùng Inox 316. Hệ thống nước PCCC dùng gang cầu là đủ.

3. Kiểm tra dải áp lực và nhiệt độ: Hãy luôn chọn van có giới hạn cao hơn 15-20% so với áp suất thực tế để đảm bảo hệ số an toàn.

4. Chọn kiểu kết nối: Đo đạc chính xác kích thước ren hoặc tiêu chuẩn mặt bích (JIS10K, DIN PN16...) để việc lắp đặt không bị gián đoạn.

Checklist khi mua hàng

• Đúng kích thước: Kiểm tra DN (mm) hoặc Inch.

• Đúng tiêu chuẩn: Mặt bích phải khớp hoàn toàn với hệ thống ống.

• Có chứng chỉ CO/CQ: Đảm bảo nguồn gốc xuất xứ và chất lượng vật liệu.

• Thương hiệu uy tín: Các hãng van lâu đời thường có độ đúc thân tinh xảo và gioăng bền hơn.

• Giá thành hợp lý: Không nên chọn sản phẩm quá rẻ so với mặt bằng chung vì nguy cơ lẫn tạp chất trong kim loại rất cao.

FAQ - Những câu hỏi thường gặp về van chữ ngã

1. Van chữ ngã có phải là van chữ Y không?

Đúng vậy, đây chỉ là hai cách gọi khác nhau của dòng van cầu xiên (Y-Pattern Globe Valve).

2. Van chữ Y khác gì van cầu thông thường?

Khác biệt lớn nhất là góc nghiêng 45 độ của trục van. Thiết kế này giúp van chữ Y giảm tổn thất áp suất và cho dòng chảy mượt hơn van cầu chữ T.

3. Dùng cho hệ thống hơi nóng (Steam) được không?

Rất phù hợp. Đây là một trong những ứng dụng phổ biến nhất của loại van này nhờ khả năng chịu nhiệt và độ kín khít cao.

4. Giá van chữ Y có đắt không?

Giá phụ thuộc vào vật liệu (inox sẽ đắt hơn gang) và thương hiệu. Nhìn chung, nó có giá tương đương hoặc cao hơn một chút so với van cầu tiêu chuẩn.

5. Có dễ lắp đặt không?

Rất dễ lắp đặt nếu bạn chọn đúng kiểu kết nối (ren hoặc bích) và tuân thủ đúng chiều mũi tên hướng dòng chảy trên thân van.

Kết luận

Van chữ ngã (hay van chữ Y) là thiết bị không thể thiếu cho các hệ thống đường ống hiện đại đề cao hiệu suất dòng chảy và khả năng điều tiết bền bỉ. Việc hiểu rõ bản chất "góc nghiêng 45 độ" của loại van này sẽ giúp bạn tránh được những nhầm lẫn tai hại trong thiết kế và thu mua.
