Ký Hiệu Van Khóa Nước: Hướng Dẫn Đọc Bản Vẽ Kỹ Thuật Chuẩn Chuyên Gia

Việc đọc bản vẽ kỹ thuật đối với những người mới vào nghề hoặc khách hàng tự triển khai lắp đặt hệ thống nước thường gặp một rào cản lớn: không hiểu các biểu tượng đồ họa. Tình huống phổ biến là bạn cầm trên tay sơ đồ cấp thoát nước nhưng lại bối rối trước hàng loạt các hình tam giác, vòng tròn và đường kẻ chồng chéo. Việc nhầm lẫn giữa ký hiệu van khóa nước của van bi, van cổng hay van cầu không chỉ dừng lại ở sự bối rối đơn thuần.

Vấn đề thực sự nằm ở hậu quả sau đó. Nhầm lẫn ký hiệu dẫn đến việc mua sai thiết bị, lắp đặt sai vị trí hoặc sai chức năng điều tiết. Điều này trực tiếp gây ra lỗi hệ thống như sụt giảm áp suất, rò rỉ hoặc thậm chí là hỏng hóc máy bơm do dòng chảy bị cản trở không đúng cách. Để đảm bảo hệ thống vận hành trơn tru, việc hiểu đúng ký hiệu van khóa nước là kỹ năng bắt buộc. Bài viết này sẽ giúp bạn giải mã toàn bộ hệ thống biểu tượng van theo các tiêu chuẩn quốc tế mới nhất.

Ký hiệu van khóa nước là gì?

Ký hiệu van khóa nước là các biểu tượng quy ước được tiêu chuẩn hóa, sử dụng trong bản vẽ kỹ thuật để thể hiện loại van, chức năng, trạng thái (thường đóng/thường mở) và vị trí lắp đặt trong hệ thống ống nước. Thay vì phải vẽ chi tiết hình dạng vật lý phức tạp của một chiếc van, người thiết kế sử dụng các ký hiệu đồ họa đơn giản để tối ưu hóa không gian bản vẽ và giúp người đọc nắm bắt hệ thống nhanh chóng.

Vai trò của các ký hiệu này cực kỳ quan trọng trong quy trình kỹ thuật:

• Giúp đọc bản vẽ nhanh: Kỹ sư có thể bao quát toàn bộ sơ đồ chỉ trong vài giây thông qua các biểu tượng trực quan.

• Tránh sai sót khi thi công: Đảm bảo thợ lắp đặt đúng loại van tại đúng vị trí chức năng.

• Tối ưu hóa giao tiếp: Tạo ra một ngôn ngữ chung giữa kiến trúc sư, kỹ sư hệ thống và đơn vị thi công.

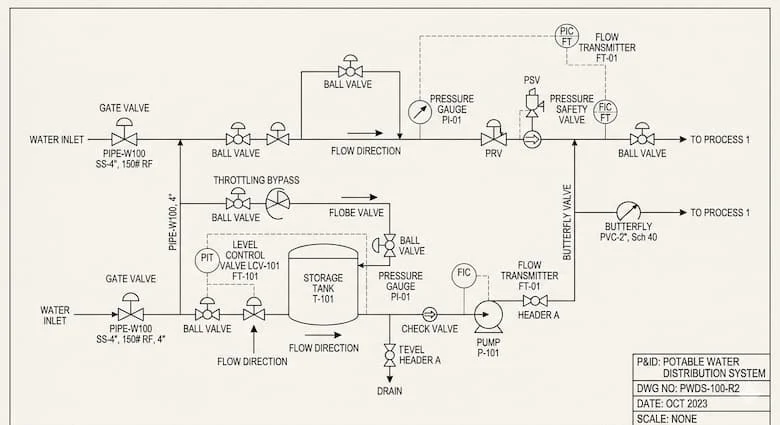

Các ký hiệu này thường xuất hiện phổ biến trong ba loại tài liệu chính: Bản vẽ cấp thoát nước công trình dân dụng, sơ đồ công nghệ P&ID (Piping and Instrumentation Diagram) trong công nghiệp, và sơ đồ hệ thống HVAC (Thông gió và điều hòa không khí).

Nguyên lý & quy ước ký hiệu van

Nguyên lý xây dựng ký hiệu van khóa nước dựa trên các hình khối hình học cơ bản như hình tròn, hình tam giác, hình vuông và các đường thẳng. Mỗi loại van sẽ có một biểu tượng đặc trưng riêng biệt dựa trên cấu tạo vật lý hoặc nguyên lý vận hành của nó. Ví dụ, hình hai tam giác đối đỉnh thường tượng trưng cho thân van, trong khi các chi tiết thêm vào như dấu chấm hoặc đường gạch chéo sẽ phân loại đó là van cầu hay van cổng.

Việc chuẩn hóa các ký hiệu này là cần thiết để tránh sự nhầm lẫn giữa các vùng lãnh thổ và các đơn vị thiết kế khác nhau. Tuy nhiên, tại sao đôi khi chúng ta vẫn thấy các biến thể nhỏ? Điều này xuất phát từ đặc thù của từng ngành nghề. Trong khi ngành nước dân dụng ưu tiên sự đơn giản, thì ngành hóa chất hay dầu khí (P&ID) lại yêu cầu các ký hiệu chi tiết hơn để thể hiện cả bộ truyền động (actuator) hay trạng thái an toàn khi mất điện. Việc nắm vững quy tắc cốt lõi giúp bạn dễ dàng suy luận ra chức năng của van ngay cả khi gặp một biến thể lạ.

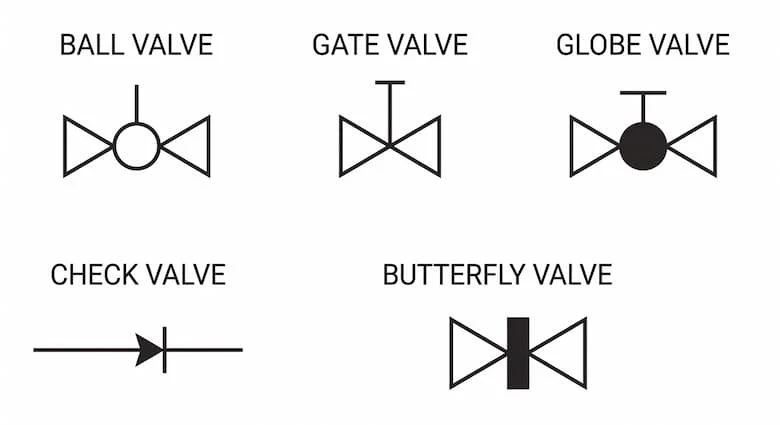

Các ký hiệu của van khóa nước phổ biến nhất

Để đọc hiểu bản vẽ một cách chuyên nghiệp, bạn cần ghi nhớ các ký hiệu của những loại van cơ bản sau đây:

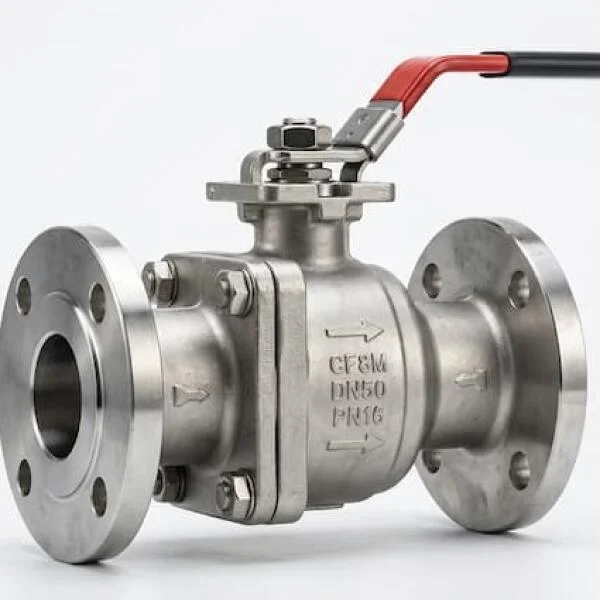

1. Van bi (Ball Valve)

Ký hiệu van bi thường là đơn giản nhất, thường được biểu diễn bởi hai hình tam giác đối đỉnh với một hình tròn nhỏ ở giữa hoặc đôi khi chỉ là một hình tròn nằm trên đường ống. Hình tròn tượng trưng cho quả bi rỗng bên trong thân van. Đây là loại van phổ biến nhất trong hệ thống nước gia đình nhờ khả năng đóng mở nhanh.

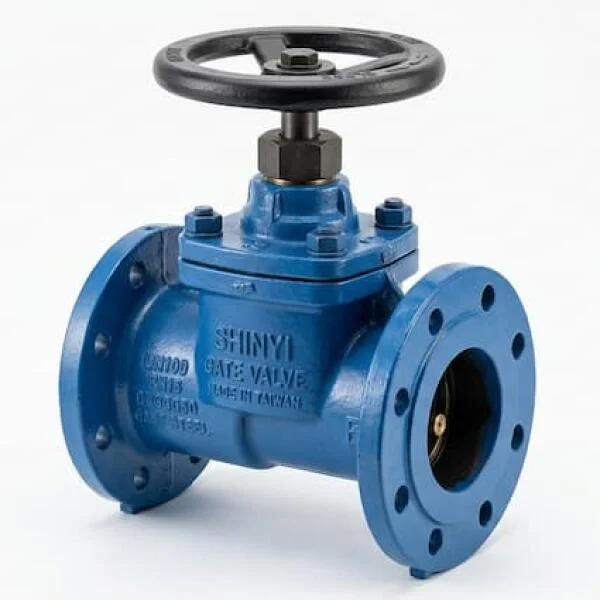

2. Van cổng (Gate Valve)

Được ký hiệu bằng hai hình tam giác đối đỉnh (giống hình chiếc nơ). Đây là biểu tượng cơ bản nhất cho một chiếc van khóa. Đặc điểm nhận biết nhanh là ký hiệu này không có thêm các chi tiết bên trong tam giác, phản ánh cấu tạo đĩa van dạng phẳng nâng lên hạ xuống để đóng mở dòng chảy.

3. Van cầu (Globe Valve)

Ký hiệu van cầu phức tạp hơn một chút với hai hình tam giác đối đỉnh và một dấu chấm đen đậm (hoặc hình tròn nhỏ tô kín) ở giữa tâm. Dấu chấm này tượng trưng cho nút van (plug) đi xuống ghế van để điều tiết dòng chảy. Loại van này có chiều sâu kỹ thuật hơn vì chuyên dùng để tiết lưu áp lực.

4. Van một chiều (Check Valve)

Thường được biểu diễn bằng một hình tam giác chỉ hướng dòng chảy hoặc một đường gấp khúc bên trong vòng tròn. Ký hiệu này cực kỳ quan trọng vì nó quy định hướng đi duy nhất của nước, ngăn chặn hiện tượng dòng chảy ngược gây hỏng máy bơm.

5. Van bướm (Butterfly Valve)

Ký hiệu của van bướm thường có một đường gạch chéo hoặc một hình cánh bướm cách điệu nằm trong vòng tròn trên đường ống. Nó thể hiện đĩa van dạng đĩa quay quanh trục. Loại này thường dùng cho các đường ống kích thước lớn trong hệ thống HVAC hoặc nước thải.

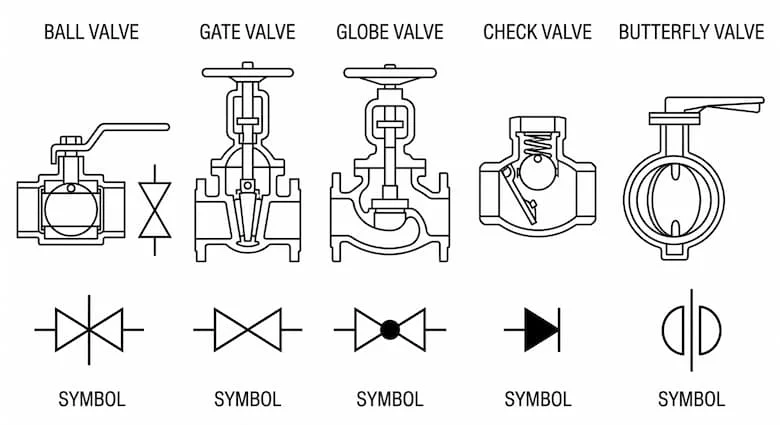

Bảng so sánh ký hiệu các loại van

Giải thích chuyên sâu: Tại sao ký hiệu van bi lại đơn giản? Vì trong thực tế, van bi chủ yếu dùng cho các ứng dụng bật/tắt (on/off) cơ bản, không yêu cầu thể hiện nhiều trạng thái kỹ thuật phức tạp. Ngược lại, ký hiệu van cầu cần dấu chấm đen để nhấn mạnh chức năng tiếp xúc cơ học giữa đĩa và ghế van – một chi tiết quan trọng trong việc tính toán sụt áp và điều tiết dòng chảy chính xác.

Tiêu chuẩn ký hiệu (ISO, ANSI, DIN)

Trong kỹ thuật, việc áp dụng tiêu chuẩn nào sẽ quyết định hình dạng của ký hiệu van khóa nước trên bản vẽ đó. Có ba hệ tiêu chuẩn phổ biến nhất:

• ISO (International Organization for Standardization): Tiêu chuẩn quốc tế, được áp dụng rộng rãi nhất tại Việt Nam và các dự án có vốn đầu tư nước ngoài.

• ANSI (American National Standards Institute): Thường gặp trong các bản vẽ của Mỹ hoặc các dự án lọc hóa dầu.

• DIN (Deutsches Institut für Normung): Tiêu chuẩn Đức, rất phổ biến trong các hệ thống máy móc và công nghiệp nặng từ Châu Âu.

Sự khác biệt giữa các tiêu chuẩn này đôi khi rất nhỏ, ví dụ như cách vẽ nét gạch hoặc độ đậm nhạt của biểu tượng, nhưng lại cực kỳ quan trọng khi đối chiếu với danh mục vật tư (BOM). Bản vẽ dân dụng thường sử dụng các ký hiệu tối giản, trong khi bản vẽ công nghiệp bắt buộc tuân thủ nghiêm ngặt tiêu chuẩn P&ID để đảm bảo tính an toàn vận hành cao nhất.

Ứng dụng thực tế: Khi nào cần hiểu ký hiệu của van khóa nước?

Việc nắm vững các ký hiệu này không chỉ dành cho dân kỹ thuật chuyên nghiệp, mà còn cực kỳ hữu ích trong các trường hợp:

1. Đọc bản vẽ thi công: Khi bạn là chủ nhà hoặc người giám sát, hiểu ký hiệu giúp bạn kiểm tra xem thợ có lắp nhầm van cầu (vốn gây sụt áp cao) vào vị trí cần lưu lượng lớn của van cổng hay không.

2. Bảo trì hệ thống: Khi xảy ra sự cố rò rỉ, nhìn vào sơ đồ kỹ thuật giúp bạn xác định ngay vị trí van chặn tổng để cô lập khu vực hư hỏng.

3. Lắp đặt thiết bị: Các thiết bị như máy nước nóng, hệ thống lọc tổng đều có sơ đồ lắp đặt đi kèm sử dụng các ký hiệu này.

4. Kiểm tra hệ thống: Giúp bạn đánh giá được tính logic của dòng chảy và các thiết bị bảo vệ (như van một chiều) đã được đặt đúng chỗ chưa.

Sai lầm thường gặp khi đọc ký hiệu van

Dưới đây là những sai lầm có thể dẫn đến hậu quả nghiêm trọng về chi phí và vận hành:

• Nhầm van bi với van cổng: Việc lắp van cổng tại các vị trí cần đóng mở thường xuyên sẽ làm van nhanh mòn và rò rỉ. Ngược lại, dùng van bi thay cho van cổng ở các đường ống cực lớn có thể gây ra hiện tượng búa nước khi đóng đột ngột.

• Không hiểu hướng dòng chảy: Đặc biệt với van một chiều và van cầu. Nếu lắp ngược hướng mũi tên trong ký hiệu, hệ thống sẽ bị tắc nghẽn hoàn toàn.

• Bỏ qua ký hiệu phụ: Các ký hiệu như "NC" (Normally Closed - Thường đóng) hay "NO" (Normally Open - Thường mở) nếu bị phớt lờ sẽ làm sai lệch hoàn toàn kịch bản vận hành an toàn của hệ thống.

Hậu quả: Hệ thống không hoạt động đúng công suất, gây lãng phí điện năng máy bơm, rủi ro hỏng hóc thiết bị và tốn kém rất nhiều chi phí để đục phá tường sửa chữa lại.

Cách đọc ký hiệu van khóa nước nhanh (Checklist)

Để không bao giờ đọc sai bản vẽ, hãy áp dụng checklist 4 bước sau:

•  Xác định loại van qua hình khối: Nhìn vào cấu tạo cơ bản (tam giác, tròn, gạch chéo).

•  Kiểm tra hướng dòng chảy: Tìm kiếm các mũi tên chỉ hướng đi kèm biểu tượng van.

•  Xem chú thích bản vẽ (Legend): Đây là bước quan trọng nhất. Luôn tìm bảng chú giải ở góc bản vẽ để biết kỹ sư đang dùng tiêu chuẩn nào.

•  Đối chiếu với thực tế: Kiểm tra danh sách vật tư kèm theo để xác nhận kích thước (DN15, DN25,...) và vật liệu van.

Lưu ý: Tuyệt đối không áp dụng máy móc kiến thức từ bản vẽ này sang bản vẽ khác mà không xem Legend. Một hệ thống kỹ thuật là một chỉnh thể tổng thể, hãy kiểm tra mối liên hệ giữa van và các thiết bị xung quanh như đồng hồ nước, máy bơm để hiểu rõ logic vận hành.

FAQ - Câu hỏi thường gặp

1. Ký hiệu van bi khác gì van cổng?

Van bi có thêm một hình tròn (tượng trưng cho quả bi) ở giữa hai tam giác, trong khi van cổng chỉ là hai hình tam giác đối đỉnh đơn giản.

2. Có chuẩn chung cho tất cả bản vẽ nước không?

Hầu hết đều dựa trên ISO, nhưng mỗi đơn vị thiết kế hoặc quốc gia (Mỹ, Đức, Nhật) có thể có những biến thể nhỏ về nét vẽ. Bạn luôn phải xem bảng chú giải đi kèm.

3. Làm sao để ghi nhớ nhanh các ký hiệu này?

Hãy liên tưởng hình dạng ký hiệu với cấu tạo vật lý: Van bi có quả bi (hình tròn), van cầu có nút chặn (chấm đen), van một chiều có hình mũi tên (hướng đi).

4. Ký Hiệu van khóa nước trong sơ đồ P&ID có khác bản vẽ cấp nước dân dụng không?

Về cơ bản là giống nhau, nhưng P&ID sẽ chi tiết hơn, thể hiện cả kích thước van, kiểu kết nối (ren hay bích) và cách thức vận hành (tay gạt hay điện).

5. Người không chuyên học đọc ký hiệu có khó không?

Không khó. Chỉ cần nắm vững 5 loại van cơ bản và thói quen xem bảng chú giải, bạn có thể đọc hiểu 90% các bản vẽ hệ thống nước thông thường.

Kết luận

Hiểu rõ ký hiệu van khóa nước là chìa khóa để bạn làm chủ hệ thống kỹ thuật, dù là trong dân dụng hay công nghiệp. Việc đọc đúng bản vẽ không chỉ giúp bạn tránh được những sai sót tốn kém khi thi công mà còn nâng cao hiệu quả bảo trì và vận hành về lâu dài. Một hệ thống nước hoàn hảo bắt đầu từ việc hiểu đúng từng biểu tượng nhỏ trên giấy.
