Van Bi Công Nghiệp: Giải Pháp Đóng Mở Toàn Diện Cho Hệ Thống Đường Ống

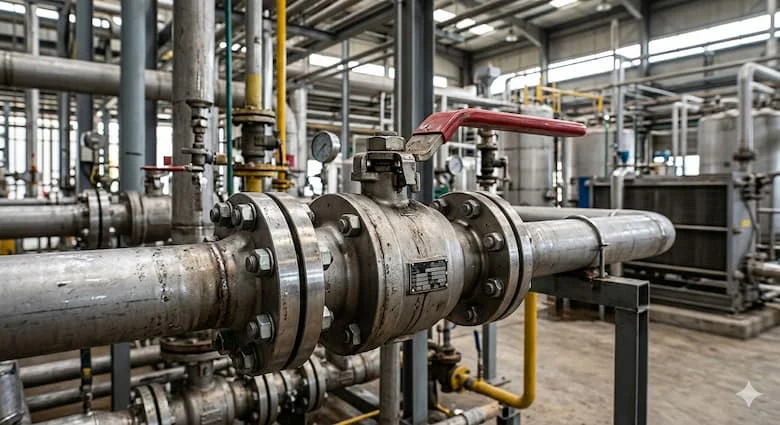

Trong các hệ thống đường ống vận hành tại nhà máy, yêu cầu về khả năng đóng mở nhanh và độ kín khít tuyệt đối luôn được đặt lên hàng đầu. Một sự cố rò rỉ nhỏ cũng có thể dẫn đến thất thoát tài nguyên hoặc gây nguy hiểm cho toàn bộ dây chuyền sản xuất. Tuy nhiên, thực tế nhiều công trình đang gặp phải vấn đề nan giải: sử dụng các dòng van kém chất lượng, khó vận hành dưới áp lực cao hoặc nhanh chóng bị ăn mòn bởi môi trường hóa chất. Việc lựa chọn sai loại van không chỉ khiến hệ thống hoạt động thiếu ổn định mà còn gây ra những chi phí phát sinh khổng lồ cho việc bảo trì. Để giải quyết triệt để bài toán này, van bi công nghiệp đã khẳng định vị thế là lựa chọn tối ưu nhất, mang lại hiệu suất vận hành vượt trội và độ bền bền bỉ theo thời gian. Bài viết này sẽ phân tích chuyên sâu lý do vì sao thiết bị này lại trở thành trái tim của mọi hệ thống dẫn dòng hiện đại.

Van bi công nghiệp là gì?

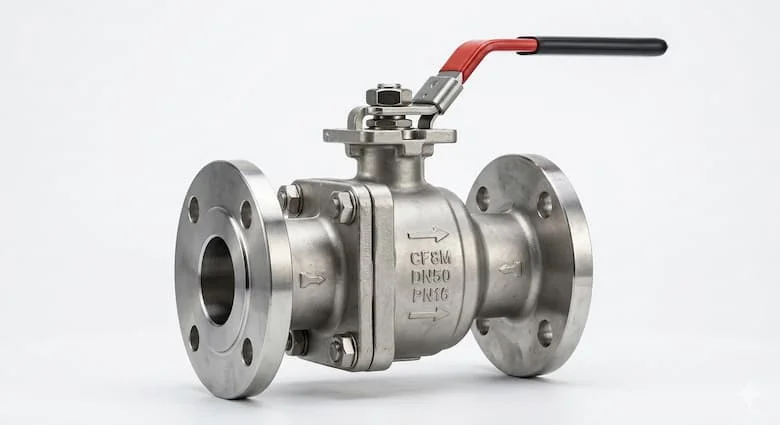

Van bi công nghiệp là loại thiết bị cơ khí sử dụng một viên bi rỗng, có lỗ xuyên tâm để kiểm soát dòng chảy của lưu chất. Khi lỗ của bi trùng với hướng dòng chảy, van ở trạng thái mở hoàn toàn; khi xoay bi một góc, dòng chảy sẽ bị chặn đứng lại hoàn toàn. Đây là dòng van được thiết kế đặc biệt để chịu được môi trường áp lực lớn và nhiệt độ cao khắc nghiệt trong các ngành sản xuất.

Đặc điểm nhận dạng rõ nhất của dòng van này là khả năng vận hành siêu tốc. Chỉ với một thao tác gạt tay hoặc kích hoạt bộ điều khiển, van có thể chuyển trạng thái đóng/mở ngay lập tức. Cấu tạo của bi thường được làm từ vật liệu cứng như inox, giúp đảm bảo độ kín khít rất cao và cực kỳ ít rò rỉ so với các dòng van khác. Chính vì vậy, nó là thiết bị không thể thiếu trong các đường ống dẫn khí gas, hóa chất hay nước áp lực cao.

Nguyên lý hoạt động của van bi

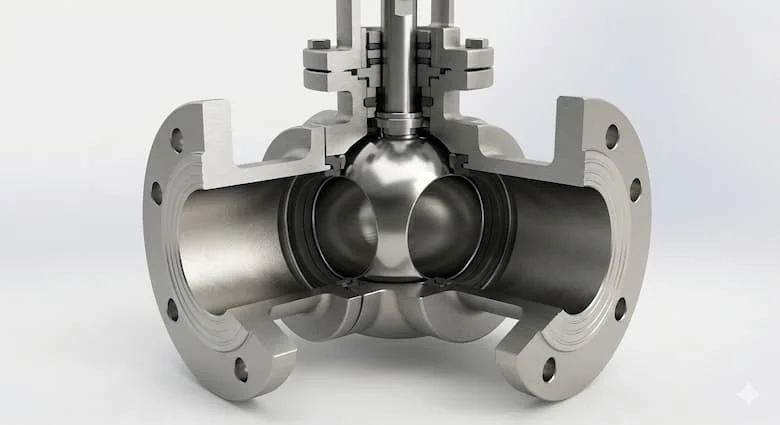

Cơ chế hoạt động của van bi dựa trên sự xoay chuyển của viên bi quanh trục. Trục van kết nối trực tiếp giữa bi và bộ phận điều khiển (như tay gạt, vô lăng hoặc bộ truyền động khí nén/điện). Khi lực tác động làm trục xoay, viên bi sẽ quay theo.

• Trạng thái mở hoàn toàn: Lỗ rỗng của viên bi nằm song song với đường ống. Lúc này, lưu chất đi qua mà không gặp bất kỳ vật cản nào, giúp dòng chảy thẳng và ổn định.

• Trạng thái đóng hoàn toàn: Viên bi xoay ngang so với dòng chảy, bề mặt nhẵn của bi được ép chặt vào gioăng làm kín (seat), ngăn chặn hoàn toàn lưu chất đi qua.

Tại sao van bi có ưu điểm vượt trội?

Dòng van này ít gây tổn thất áp suất vì khi mở hoàn toàn, kích thước lỗ bi thường bằng với kích thước đường ống (loại Full Port), tạo ra một "đoạn ống thẳng" tạm thời. Tuy nhiên, giới chuyên gia khuyến cáo không nên dùng van bi để điều tiết dòng chảy (mở hé) trong thời gian dài. Lý do là khi ở trạng thái lửng lơ, áp lực dòng chảy sẽ tập trung vào một phần của bi và gioăng, gây hiện tượng xói mòn cục bộ và làm hỏng độ kín của van nhanh chóng.

Phân loại van bi phổ biến

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe, van bi được chia thành nhiều loại dựa trên cấu tạo và vật liệu:

Theo vật liệu cấu tạo

• Van bi Inox (304/316): Là dòng cao cấp nhất, có khả năng chống oxy hóa và ăn mòn tuyệt vời, chuyên dùng cho thực phẩm và hóa chất.

• Van bi Thép: Chịu được áp lực cực cao và nhiệt độ lớn, thường thấy trong ngành dầu khí và hệ thống hơi nóng.

• Van bi Nhựa (UPVC, CPVC): Dùng cho môi trường axit nồng độ thấp hoặc hệ thống nước sinh hoạt để tối ưu chi phí.

Theo cấu tạo thân van

• Loại 1 mảnh (1-PC): Thiết kế đúc liền khối, gọn nhẹ, giá rẻ nhưng khó sửa chữa bên trong.

• Loại 2 mảnh (2-PC): Hai phần thân ghép lại bằng bulong hoặc ren, phổ biến nhất vì dễ bảo trì.

• Loại 3 mảnh (3-PC): Gồm 3 phần, cho phép tháo rời phần thân giữa để thay gioăng mà không cần tháo cả van ra khỏi đường ống.

Theo phương thức điều khiển

• Tay gạt: Thủ công, đơn giản, chi phí thấp cho các size nhỏ.

• Điều khiển điện/khí nén: Sử dụng Actuator để tự động hóa, phù hợp cho hệ thống cần độ chính xác cao hoặc vị trí khó tiếp cận.

Thông số kỹ thuật van bi

Việc chọn đúng thông số là yếu tố then chốt giúp hệ thống vận hành an toàn:

• Kích thước: Phổ rộng từ DN15 (1/2") đến DN500 hoặc lớn hơn tùy yêu cầu.

• Áp lực làm việc: Phổ biến PN16, PN25, PN40 hoặc Class 150, Class 300 theo tiêu chuẩn Mỹ.

• Nhiệt độ: Đối với dòng thân inox gioăng PTFE, mức chịu nhiệt thường dao động từ 10-200 độ C.

• Vật liệu gioăng làm kín: Chủ yếu là PTFE (Teflon). PTFE có hệ số ma sát cực thấp và khả năng chịu nhiệt, kháng hóa chất tuyệt vời, giúp bi xoay êm ái mà vẫn đảm bảo kín nước.

Phân tích chuyên sâu: Tại sao Inox 316 được ưu tiên hơn Inox 304 trong công nghiệp hóa chất? Inox 316 chứa thêm nguyên tố Molypden, giúp chống lại sự ăn mòn của Clorua (muối) và các axit mạnh hiệu quả hơn hẳn, đảm bảo van không bị thủng thân sau thời gian dài tiếp xúc với lưu chất độc hại.

So sánh van bi với van cổng và van bướm

Kết luận: Van bi là lựa chọn đa năng nhất khi bạn cần sự kết hợp giữa tốc độ thao tác và độ kín an toàn cho hệ thống.

Ứng dụng thực tế: Khi nào nên dùng van bi ?

Nhờ thiết kế linh hoạt, van bi xuất hiện trong hầu hết các lĩnh vực:

1. Ngành dầu khí & Hóa chất: Nơi yêu cầu độ kín tuyệt đối để tránh cháy nổ hoặc nhiễm độc môi trường.

2. Hệ thống khí nén: Đóng mở nhanh giúp ngăn chặn thất thoát khí áp suất cao.

3. Sản xuất thực phẩm & Dược phẩm: Sử dụng van bi inox vi sinh để đảm bảo tiêu chuẩn vệ sinh, dễ làm sạch.

4. Xử lý nước: Các trạm bơm áp lực cao cần van đóng ngắt nhanh để bảo vệ máy bơm.

Sai lầm thường gặp khi chọn van bi

• Dùng van bi để tiết lưu dòng chảy: Đây là sai lầm phổ biến nhất. Việc hé mở van bi làm dòng lưu chất xoáy mạnh vào mép bi và gioăng, gây mòn khuyết, khiến van không thể đóng kín sau này.

• Chọn sai tiêu chuẩn kết nối: Lắp van chuẩn ANSI vào mặt bích chuẩn DIN sẽ không khớp lỗ bulong, gây đình trệ thi công.

• Không chú ý đến áp lực đỉnh: Hệ thống vận hành ở 10 bar nhưng có những lúc tăng áp (surge) lên 18 bar, nếu dùng van PN16 sẽ tiềm ẩn nguy cơ nổ thân van.

Checklist: Cách chọn van bi chuẩn

Xác định môi trường: Lưu chất là nước sạch, hóa chất hay hơi nóng?

Kiểm tra thông số: Áp lực tối đa và nhiệt độ hoạt động thực tế là bao nhiêu?

Vật liệu phù hợp: Thân thép, inox hay nhựa? Gioăng mềm (PTFE) hay gioăng kim loại (Metal seat)?

Kiểu kết nối: Ren (cho ống nhỏ), mặt bích (cho ống lớn) hay hàn (cho hệ thống áp suất cực cao)?

Thương hiệu: Lựa chọn các nhà sản xuất có đầy đủ CO/CQ để đảm bảo chất lượng.

Lưu ý khi lắp đặt và vận hành

1. Lắp đúng chiều: Mặc dù van bi thường là van hai chiều, nhưng một số dòng có lỗ cân bằng áp suất cần lắp đúng hướng mũi tên trên thân.

2. Vệ sinh đường ống: Cát, đá hoặc xỉ hàn sót lại trong ống là kẻ thù số một của gioăng cao su. Cần thổi sạch ống trước khi lắp van.

3. Bảo trì định kỳ: Nên vận hành đóng mở van ít nhất 1 lần mỗi tháng nếu van ít khi sử dụng để tránh tình trạng kẹt bi do đóng cặn.

FAQ - Những câu hỏi thường gặp

1. Van bi công nghiệp dùng cho môi trường nào tốt nhất?

Đáp: Van bi cực kỳ hiệu quả cho nước, khí nén, dầu và hóa chất. Đối với hơi nóng nhiệt độ quá cao, cần dùng loại van bi gioăng kim loại đặc biệt.

2. Tại sao van bi của tôi bị rò rỉ dù mới sử dụng?

Đáp: Có thể bạn đã dùng van để điều tiết dòng chảy hoặc do rác thải trong ống làm trầy xước bề mặt bi/gioăng.

3. Nên chọn van bi inox 304 hay 316?

Đáp: Nếu dùng cho nước sạch, inox 304 là đủ. Nếu dùng cho nước biển, hóa chất hoặc thực phẩm có tính axit, bắt buộc dùng inox 316.

4. Tuổi thọ trung bình của van bi là bao lâu?

Đáp: Nếu chọn đúng thông số và vận hành chuẩn, van có thể hoạt động ổn định từ 5–10 năm.

Kết luận

Van bi công nghiệp không đơn thuần chỉ là một thiết bị đóng ngắt, nó là lớp lá chắn bảo vệ sự ổn định và an toàn cho toàn bộ hệ thống sản xuất. Với khả năng vận hành nhanh, độ kín tuyệt đối và sự đa dạng về vật liệu, đây chính là giải pháp đáng đầu tư nhất cho mọi công trình đường ống hiện đại. Việc thấu hiểu nguyên lý và lựa chọn đúng thông số kỹ thuật không chỉ giúp bạn tối ưu hiệu suất mà còn giảm thiểu tối đa chi phí rủi ro trong tương lai.
