Cút Chữ Thập: Giải Pháp Chia 4 Nhánh Tối Ưu Cho Hệ Thống Đường Ống

Trong quá trình thiết kế và thi công hệ thống đường ống, chúng ta thường xuyên đối mặt với nhu cầu phân tách dòng chảy thành nhiều hướng khác nhau để cấp nước hoặc khí đến từng vị trí cụ thể. Thông thường, việc sử dụng các loại tê (tee) có thể giải quyết được nhu cầu chia 3 nhánh, nhưng khi hệ thống yêu cầu sự phức tạp hơn tại một điểm giao cắt, việc dùng nhiều tê nối tiếp nhau sẽ gây ra sự cồng kềnh, chiếm diện tích và tăng nguy cơ rò rỉ tại các mối nối.

Vấn đề càng trở nên nghiêm trọng nếu lắp đặt sai kỹ thuật, gây ra hiện tượng sụt giảm áp suất cục bộ và dòng chảy không đều giữa các đầu ra. Để xử lý triệt để bài toán này, cút chữ thập (hay còn gọi là ống nối chữ thập) chính là phụ kiện kỹ thuật chuyên dụng. Với thiết kế chia 4 nhánh tại một điểm duy nhất, nó không chỉ giúp hệ thống gọn gàng hơn mà còn tối ưu hóa không gian lắp đặt. Bài viết dưới đây sẽ đi sâu vào phân tích cấu tạo, nguyên lý và cách lựa chọn cút chữ thập chuẩn chuyên gia cho mọi công trình.

Cút chữ thập là gì?

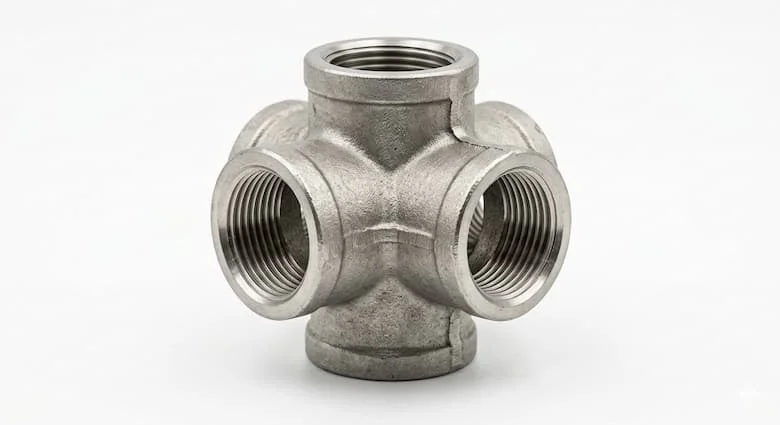

Cút chữ thập là một loại phụ kiện đường ống có dạng hình chữ thập với 4 đầu kết nối nằm trên cùng một mặt phẳng và vuông góc 90 độ với nhau. Chức năng chính của thiết bị này là kết nối các đoạn ống tại một điểm giao cắt, cho phép phân phối dòng chảy từ một hoặc hai nguồn chính thành bốn hướng khác nhau trong hệ thống cấp thoát nước, khí nén hoặc công nghiệp.

Về mặt thuật ngữ kỹ thuật và thương mại, phụ kiện này còn được gọi bằng các tên khác như:

• Cross fitting: Tên gọi quốc tế phổ biến trong các bản vẽ kỹ thuật.

• Ống nối chữ thập: Cách gọi trực quan dựa trên hình dáng sản phẩm.

Đặc điểm nổi bật nhất của ống nối chữ thập là cấu trúc 4 nhánh cân xứng. Kích thước của các nhánh có thể đồng đều (chữ thập đều) hoặc có các nhánh thu nhỏ (chữ thập thu) để phù hợp với việc giảm cấp đường ống. Sự linh hoạt này giúp các kỹ sư giải quyết được những nút thắt lưu lượng tại các khu vực tập trung nhiều thiết bị đầu cuối.

Nguyên lý hoạt động của ống nối chữ thập

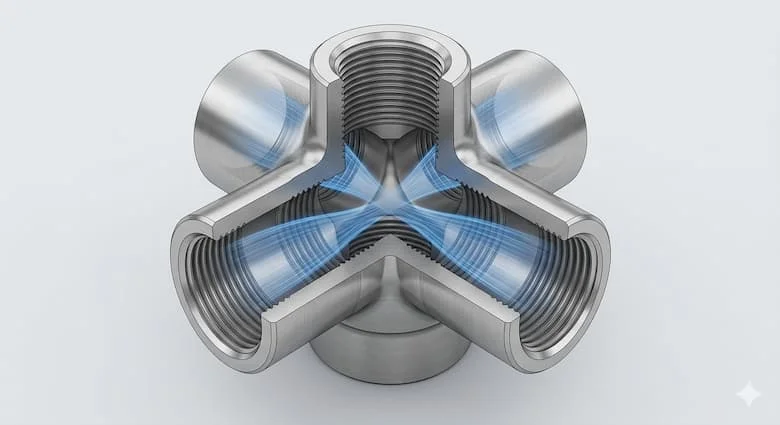

Nguyên lý vận hành của ống nối chữ thậpdựa trên sự phân tách dòng lưu chất khi đi qua điểm giao cắt trung tâm. Dòng chảy có thể đi vào từ 1 đầu và phân nhánh ra 3 đầu còn lại (chia 1 thành 3), hoặc đi vào từ 2 đầu đối diện và tỏa ra 2 đầu vuông góc (chia 2 thành 2). Tại điểm giao này, áp lực của dòng chảy sẽ được chia đều cho các nhánh đầu ra nếu kích thước ống tương đương nhau, hoặc giảm nhẹ do ma sát với thành vách trung tâm.

Tại sao ống nối chữ thập thường không được khuyến khích trong các hệ thống áp lực cực cao? Lý do nằm ở hiện tượng xoáy dòng. Khi các luồng nước hoặc khí va chạm nhau tại điểm giao nhau của chữ thập, chúng tạo ra các dòng xoáy hỗn loạn. Hiện tượng này không chỉ làm tăng tổn thất áp suất mà còn gây áp lực cơ học lớn lên thành phụ kiện, dễ dẫn đến nứt vỡ nếu vật liệu không đủ độ dày hoặc độ bền cơ học.

Ngoài ra, việc chia dòng đồng thời ra nhiều hướng khiến việc kiểm soát lưu lượng tại mỗi nhánh trở nên khó khăn hơn so với việc dùng các ống nối đơn lẻ. Do đó, ống nối chữ thập chủ yếu được ưu tiên trong các hệ thống phân phối áp suất thấp đến trung bình hoặc nơi cần tiết kiệm không gian tối đa.

Phân loại ống nối chữ thập phổ biến

Để đáp ứng các điều kiện làm việc khác nhau, ống nối chữ thập được sản xuất từ nhiều loại vật liệu và kiểu kết nối đặc thù:

1. Theo vật liệu cấu tạo:

   • Nhựa PVC / PPR: Là loại phổ biến nhất trong dân dụng nhờ giá thành rẻ, trọng lượng nhẹ và khả năng chống ăn mòn tốt. Nhựa PPR đặc biệt được dùng cho hệ thống nước nóng.

   • Inox (Thép không gỉ): Thường là inox 304 hoặc 316, được dùng trong công nghiệp thực phẩm, hóa chất hoặc y tế nhờ độ bền cực cao và tính thẩm mỹ.

   • Thép (Thép đen / Thép mạ kẽm): Chịu được va đập mạnh, thường dùng trong hệ thống PCCC hoặc khí nén công nghiệp.

2. Theo kiểu kết nối:

   • Kết nối ren: Dễ dàng tháo lắp, thường dùng cho các kích thước nhỏ (DN15 - DN50).

   • Kết nối hàn: Dùng cho hệ thống yêu cầu độ kín khít tuyệt đối và chịu áp lực cao.

   • Dán keo: Đặc trưng của phụ kiện nhựa PVC, lắp đặt nhanh chóng.

Tại sao nhựa phổ biến trong dân dụng còn Inox chiếm ưu thế trong công nghiệp? Trong dân dụng, áp lực nước thường không quá lớn và ưu tiên tính kinh tế, do đó nhựa là lựa chọn số một. Ngược lại, trong môi trường công nghiệp, ống nối chữ thập phải đối mặt với hóa chất, nhiệt độ cao và áp suất lớn, lúc này vật liệu inox với khả năng chống oxy hóa và độ bền cơ học vượt trội trở thành yêu cầu bắt buộc để đảm bảo an toàn hệ thống.

Thông số kỹ thuật ống nối chữ thập cần biết

Việc lựa chọn đúng thông số kỹ thuật quyết định đến 90% độ bền của hệ thống đường ống. Đối với ống nối chữ thập, các thông số cơ bản bạn cần lưu ý bao gồm:

• Kích thước định danh: Từ DN15 (phi 21mm) đến DN200 hoặc lớn hơn cho các đường ống chính.

• Áp lực làm việc: Phổ biến là PN10 (10 bar) hoặc PN16 (16 bar). Một số dòng thép đúc có thể chịu được PN25 hoặc PN40.

• Nhiệt độ hoạt động: Phụ thuộc vào vật liệu (Nhựa khoảng 60°C, Inox có thể lên đến 180°C hoặc hơn).

• Tiêu chuẩn sản xuất: Các tiêu chuẩn như ISO, DIN hoặc JIS giúp đảm bảo tính đồng bộ khi lắp ghép với các loại ống khác trên thị trường.

Vì sao cần chọn đúng kích thước? Việc sử dụng ống nối chữ thập sai kích thước (ví dụ lắp ép bằng các đầu nối chuyển đổi quá nhiều) sẽ tạo ra các nút thắt cổ chai, làm tăng đột ngột vận tốc dòng chảy và áp suất cục bộ, dẫn đến hiện tượng búa nước hoặc rò rỉ tại mối nối. Ngoài ra, vật liệu cũng tác động trực tiếp đến tuổi thọ; một chiếc ống nối chữ thập bằng thép mạ kẽm lắp trong môi trường hóa chất sẽ bị ăn mòn chỉ sau vài tháng, trong khi inox có thể tồn tại hàng chục năm.

So sánh ống nối chữ thập và tê (tee)

Kết luận: Trong thực tế, các kỹ sư thường ưu tiên sử dụng tê để đảm bảo tính ổn định của áp suất dòng chảy. Ống nối chữ thập chỉ được khuyên dùng khi không gian không cho phép lắp đặt 2 tê nối tiếp hoặc khi yêu cầu về sự đối xứng trong phân phối dòng chảy là bắt buộc.

Ứng dụng thực tế: Khi nào nên dùng ống nối chữ thập?

Mặc dù có những hạn chế về áp lực, ống nối chữ thập vẫn đóng vai trò không thể thay thế trong nhiều lĩnh vực:

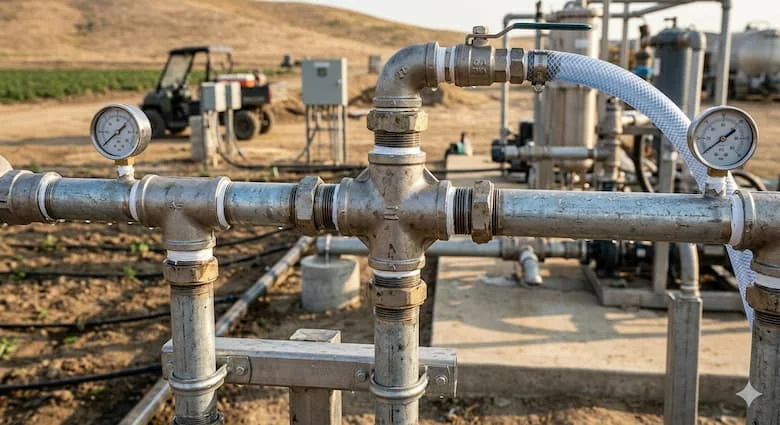

• Hệ thống cấp nước dân dụng: Tại các điểm trục chính chia nước vào 4 phòng vệ sinh hoặc 4 căn hộ liền kề trên cùng một tầng.

• Hệ thống tưới tiêu: Sử dụng trong nông nghiệp công nghệ cao để chia nước đồng đều ra các luống cây từ một đường ống chính.

• Hệ thống khí nén: Phân phối khí từ máy nén đến nhiều vị trí làm việc trong xưởng cơ khí hoặc sản xuất nhỏ.

• Công nghiệp nhẹ: Dùng trong các dây chuyền chiết rót, phân tách dung dịch không gây ăn mòn mạnh hoặc nhiệt độ trung bình.

Sai lầm thường gặp khi sử dụng ống nối chữ thập

Việc lắp đặt sai mục đích có thể dẫn đến những thiệt hại không đáng có:

1. Dùng trong hệ áp lực quá cao: Như đã phân tích, điểm giao 4 hướng là điểm yếu nhất về mặt chịu áp cơ học.

2. Không cân bằng dòng: Chỉ lấy nước ra ở 1 nhánh trong khi 3 nhánh còn lại bị bịt kín hoặc lưu lượng quá thấp, gây ra hiện tượng áp lực dồn nén không đều.

3. Chọn sai vật liệu: Dùng nhựa PVC cho hệ thống nước nóng hoặc dùng thép đen cho nước sạch gây ô nhiễm nguồn nước.

4. Hậu quả: Hệ thống sẽ bị rò rỉ thường xuyên, giảm tuổi thọ của máy bơm và các thiết bị ngoại vi, thậm chí gây ra những sự cố nổ vỡ đường ống trong tường cực kỳ khó sửa chữa.

Cách chọn ống nối chữ thập phù hợp (Checklist)

Hãy kiểm tra danh sách dưới đây trước khi quyết định thu mua:

•  Xác định môi trường: Nước, khí hay hóa chất?

•  Áp lực hệ thống: Áp lực thực tế có vượt quá PN10/PN16 của phụ kiện không?

•  Vật liệu phù hợp: Ưu tiên nhựa cho nước lạnh/tưới tiêu, inox cho công nghiệp/thực phẩm.

•  Kích thước chính xác: Kiểm tra phi ống (21, 27, 34,...) để chọn DN tương ứng.

•  Kiểu kết nối: Ren hay hàn để chuẩn bị thiết bị thi công phù hợp.

Lưu ý khi lắp đặt: Luôn đảm bảo vị trí lắp đặt cân đối. Tránh lắp ống nối chữ thập ngay sau các đoạn cua gấp hoặc gần máy bơm để giảm thiểu hiện tượng dòng chảy hỗn loạn. Khi thi công, nếu dùng ren phải quấn băng tan đủ dày; nếu dùng keo phải đảm bảo bề mặt sạch và khô.

FAQ - Câu hỏi thường gặp

1. Cút chữ thập khác gì tê?

ống nối chữ thập có 4 nhánh kết nối, trong khi tê chỉ có 3 nhánh. Ống nối chữ thập giúp chia 4 hướng tại cùng 1 điểm.

2. Có nên dùng ống nối chữ thập cho hệ thống PCCC không?

Thường ít dùng hơn tê hoặc cút thu, trừ khi ở các cụm phân phối nước chữa cháy cần chia nhiều hướng và không gian cực hẹp.

3. Vật liệu nào bền nhất hiện nay?

Inox 316 được xem là bền nhất nhờ khả năng chống ăn mòn hóa học và chịu nhiệt cực tốt.

4. Ống nối chữ thập có dùng cho nước nóng được không?

Được, nếu bạn chọn vật liệu nhựa PPR hoặc inox. Tuyệt đối không dùng nhựa PVC cho nước nóng.

5. Giá ống nối chữ thập thường đắt hơn tê bao nhiêu?

Tùy vật liệu, nhưng thường giá sẽ cao hơn khoảng 30% - 50% so với tê cùng kích thước do quy trình đúc/chế tạo phức tạp hơn.

Kết luận

Cút chữ thập là một phụ kiện mang tính chiến lược trong việc tối ưu hóa sơ đồ đường ống, giúp hệ thống trở nên tinh gọn và chuyên nghiệp hơn. Mặc dù cần sự tính toán kỹ lưỡng về mặt áp lực và dòng chảy, nhưng nếu được lựa chọn và lắp đặt đúng cách, nó sẽ mang lại hiệu quả phân phối cực kỳ ấn tượng.
