Van Cổng Ty Chìm DN50: Giải Pháp Tối Ưu Cho Hệ Thống Cấp Nước & PCCC

Trong thi công các hệ thống đường ống công nghiệp và dân dụng, một tình huống "dở khóc dở cười" mà nhiều nhà thầu thường gặp phải là mua van về nhưng khi lắp đặt lại không khớp hoặc không chịu được áp suất vận hành như mong đợi. Đặc biệt với các đường ống quy mô trung bình, việc chọn sai loại van – cụ thể là nhầm lẫn giữa van cổng ty nổi và van cổng ty chìm DN50 – không chỉ khiến tiến độ công trình bị chậm trễ mà còn phát sinh chi phí thay thế rất lớn.

Nhiều người mua hàng thường chỉ quan tâm đến kích thước mà bỏ qua đặc tính vận hành của van. Trong thực tế, van cổng ty chìm(kích thước ~2 inch) là một lựa chọn cực kỳ phổ biến và hiệu quả, nhờ thiết kế nhỏ gọn và khả năng vận hành linh hoạt trong không gian hẹp. Tuy nhiên, nếu không nắm rõ các tiêu chuẩn kỹ thuật và môi trường áp dụng, bạn rất dễ chọn phải loại van không phù hợp, dẫn đến rò rỉ hoặc hư hỏng hệ thống sau một thời gian ngắn. Bài viết này sẽ đi sâu vào phân tích chuyên môn để giúp bạn trở thành chuyên gia trong việc lựa chọn loại thiết bị này.

Van Cổng Ty Chìm DN50 Là Gì?

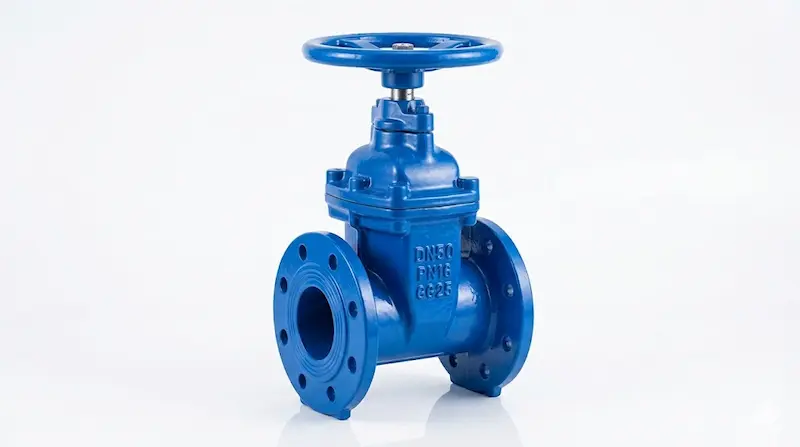

Van cổng ty chìm DN50 (Non-rising stem gate valve DN50) là loại van cổng có thiết kế đặc biệt mà trong đó, trục van (ty van) không di chuyển lên xuống bên ngoài thân van khi đóng hoặc mở. Thay vào đó, ty van chỉ xoay tại chỗ bên trong thân, giúp đĩa van nâng lên hoặc hạ xuống để điều tiết dòng chảy.

Với kích thước DN50 (tương đương đường kính danh định khoảng 2 inch hay ống phi 60mm), đây là kích thước "trung tâm" trong hệ thống cấp nước sạch, nước thải và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC). Điểm khác biệt lớn nhất của dòng ty chìm so với ty nổi là tính nhỏ gọn. Do ty không nhô cao lên khi van mở, thiết bị này không chiếm diện tích theo chiều dọc, rất phù hợp lắp đặt tại những vị trí có không gian hạn chế như hố van kỹ thuật, dưới mặt đất hoặc các hộp kỹ thuật âm tường.

Nguyên Lý Hoạt Động Của Van Cổng Ty Chìm

Cơ chế vận hành của Non-rising stem gate valve DN50 dựa trên sự kết hợp giữa ren trong của đĩa van và ren ngoài của trục van. Khi người vận hành xoay tay quay (vô lăng), trục van sẽ xoay theo nhưng được cố định vị trí bởi gối đỡ. Sự xoay này làm đĩa van di chuyển tịnh tiến lên xuống dọc theo trục ren để đóng hoặc mở hoàn toàn cửa van.

Vì trục van được cố định, không có sự chuyển động ra vào của ty van ra bên ngoài môi trường, giúp bảo vệ trục van khỏi bụi bẩn, cát hoặc tác động ăn mòn từ môi trường bên ngoài. Đây là ưu điểm vượt trội so với các loại van cổng ty nổi. Tuy nhiên, nhược điểm là người vận hành không thể quan sát bằng mắt thường để biết van đang ở trạng thái đóng hay mở. Chính vì vậy, người ta thường lắp thêm thiết bị báo tín hiệu hoặc chỉ báo hành trình để kiểm soát trạng thái của van trong các hệ thống tự động hóa.

Phân Tích Chuyên Sâu

Phân Loại Van Cổng Ty Chìm DN50

Để đáp ứng các nhu cầu khác nhau, dòng van này được phân loại dựa trên 3 yếu tố cốt lõi:

• Theo vật liệu:

  • Gang cầu (GGG40/GGG50): Là loại phổ biến nhất hiện nay nhờ độ bền cao, chịu lực tốt và giá thành hợp lý. Thường được phủ lớp sơn Epoxy để chống ăn mòn.

  • Inox (SS304/SS316): Dùng cho môi trường hóa chất, nước thải có tính ăn mòn cao hoặc yêu cầu độ sạch khắt khe (thực phẩm, dược phẩm).

  • Thép đúc: Dùng cho môi trường áp suất và nhiệt độ cao (hơi nóng, dầu khí).

• Theo tiêu chuẩn mặt bích:

  • Tiêu chuẩn DIN (PN10/PN16): Phổ biến ở các công trình tại Việt Nam và các dự án có vốn đầu tư châu Âu.

  • Tiêu chuẩn JIS (10K): Thường gặp trong các hệ thống máy móc nhập khẩu từ Nhật Bản hoặc các khu công nghiệp FDI Nhật.

• Theo kết nối: Mặt bích là kiểu kết nối chủ đạo cho DN50 để đảm bảo khả năng chịu lực, mặc dù cũng có loại kết nối ren cho các hệ thống nhỏ hơn.

Thông Số Kỹ Thuật Quan Trọng

Một chiếc van cổng ty chìm DN50 chuẩn kỹ thuật cần đáp ứng các thông số sau:

• Kích thước danh định: DN50 (Phi 60mm).

• Áp suất làm việc: Phổ biến là PN10 hoặc PN16. PN16 là tiêu chuẩn thường dùng cho các hệ thống cấp nước tòa nhà cao tầng hoặc hệ thống bơm chữa cháy có áp lực đẩy lớn.

• Nhiệt độ: Hầu hết hoạt động ổn định trong khoảng 0–80°C đối với nước thông thường.

• Lớp phủ: Bề mặt được phủ Epoxy tĩnh điện cả trong lẫn ngoài với độ dày tiêu chuẩn (>250 micron) để tránh hiện tượng rỉ sét theo thời gian.

So Sánh Ty Chìm vs Ty Nổi

Sự khác biệt giữa hai loại này không nằm ở công năng đóng ngắt mà nằm ở không gian lắp đặt:

Giải thích: Nếu bạn lắp đặt van trong một hố kỹ thuật sâu dưới mặt đất, Non-rising stem gate valve DN50 là bắt buộc. Ty nổi trong trường hợp này sẽ không thể vận hành vì không đủ khoảng trống.

Tại Sao Chọn DN50 Ty Chìm?

DN50 không chỉ là kích thước thông dụng; nó là "điểm cân bằng". Trong hệ thống cấp nước tòa nhà, DN50 là kích thước lý tưởng cho các đường ống nhánh hoặc cấp tầng, đảm bảo lưu lượng đủ lớn mà không quá cồng kềnh. Việc chọn ty chìm cho size này là lựa chọn tối ưu chi phí, vì van ty chìm thường có thiết kế đúc nguyên khối, ít linh kiện rời hơn so với ty nổi, dẫn đến độ bền cao hơn trong điều kiện chôn lấp hoặc lắp đặt tĩnh tại.

Ứng Dụng Thực Tế

Ứng Dụng Của Non-rising stem gate valve DN50

Với thiết kế chuyên dụng, dòng van này xuất hiện dày đặc trong:

• Hệ thống cấp nước đô thị: Đóng vai trò là van phân vùng tại các khu dân cư.

• Hệ thống PCCC: Lắp đặt tại các hộp van ngầm hoặc trạm bơm chữa cháy để cách ly hệ thống.

• HVAC: Kiểm soát lưu lượng nước lạnh trong các hệ thống Chiller quy mô vừa.

• Nhà máy sản xuất: Dùng trong các đường ống dẫn nước làm mát máy móc.

Ví dụ: Tại các dự án chung cư, các kỹ sư thường chỉ định Non-rising stem gate valve DN50 để lắp đặt ngay tại hố kỹ thuật dưới tầng hầm. Lý do là vì không gian hầm rất hạn chế, van ty chìm giúp đội bảo trì dễ dàng vận hành mà không lo vướng víu vào các thiết bị khác.

Sai Lầm Thường Gặp

1. Mua nhầm tiêu chuẩn mặt bích: Mua van chuẩn DIN nhưng lắp vào mặt bích JIS. Dù cùng DN50 nhưng khoảng cách lỗ bu-lông của hai chuẩn này khác nhau.

2. Không chú trọng lớp phủ: Mua van rẻ tiền không có phủ Epoxy, sau 1 năm van bị oxy hóa dẫn đến kẹt trục.

3. Sử dụng sai mục đích: Cố gắng dùng van cổng để điều tiết lưu lượng (thả lửng đĩa van). Việc này sẽ làm hỏng bề mặt đĩa van do rung lắc và mài mòn, gây rò rỉ.

Hướng Dẫn / Checklist

Checklist Chọn Van DN50 Chuẩn

Để tránh rủi ro, hãy luôn kiểm tra danh sách sau trước khi đặt hàng:

•  Đúng kích thước DN50: Kiểm tra đường kính ống thực tế.

•  Tiêu chuẩn mặt bích: DIN, JIS hay ANSI?

•  Áp suất làm việc: PN10 hay PN16? (Hệ PCCC thường yêu cầu PN16).

•  Vật liệu: Gang cầu (GGG40) hay Inox?

•  Chứng chỉ: Yêu cầu CO-CQ đầy đủ để đảm bảo hàng chính hãng.

Tip: Nếu bạn đang thay thế van cũ, hãy đo khoảng cách tâm lỗ bu-lông và đường kính mặt bích của van cũ để đối chiếu, tránh phải gia công lại đường ống.

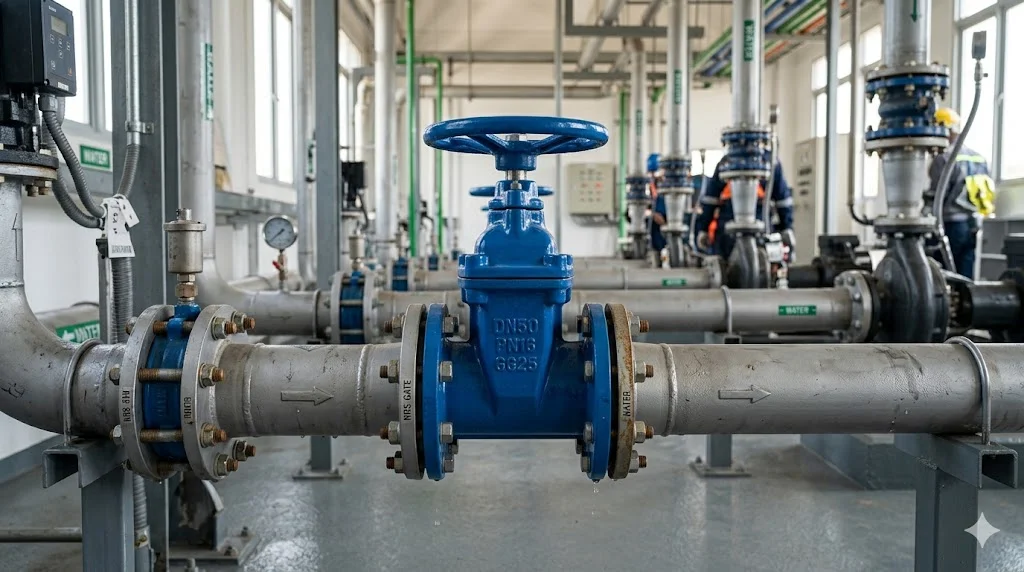

Hướng Dẫn Lắp Đặt & Bảo Trì

1. Lắp đặt: Làm sạch bề mặt mặt bích, sử dụng gioăng đệm đúng kích thước. Siết bu-lông theo hình đối xứng (đối đỉnh) để lực ép được đều, tránh nứt mặt bích.

2. Vận hành: Luôn mở hoặc đóng hoàn toàn. Không dùng van để tiết lưu.

3. Bảo trì: Định kỳ 6 tháng/lần, xoay van 2-3 vòng để tránh cặn vôi hóa làm kẹt ren trục. Nếu van khó xoay, hãy bôi trơn nhẹ phần ren trục ở tay quay.

FAQ: Giải Đáp Nhanh

DN50 tương đương bao nhiêu inch?

DN50 tương đương với 2 inch (khoảng 60mm đường kính ngoài của ống).

Ty chìm khác ty nổi thế nào?

Ty chìm không lộ trục ra ngoài khi vận hành, thích hợp cho không gian hẹp; ty nổi có trục lộ ra, giúp quan sát trạng thái đóng mở dễ hơn.

Van DN50 dùng cho áp bao nhiêu?

Tùy vào thông số trên thân van, thông thường là PN10 (10 bar) hoặc PN16 (16 bar).

Có dùng cho PCCC không?

Có, đây là thiết bị tiêu chuẩn trong các hệ thống cấp nước PCCC ngầm.

Tuổi thọ van bao lâu?

Nếu bảo trì tốt và chọn đúng vật liệu, van có thể hoạt động bền bỉ từ 5–10 năm.

Kết Luận

Non-rising stem gate valve DN50 là một thiết bị nhỏ nhưng đóng vai trò then chốt trong sự ổn định của hệ thống đường ống. Việc lựa chọn đúng loại van, đúng tiêu chuẩn kỹ thuật không chỉ giúp bạn tiết kiệm chi phí sửa chữa, thay thế mà còn đảm bảo an toàn tuyệt đối cho toàn bộ dây chuyền vận hành, đặc biệt là trong các hệ thống PCCC khắt khe.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về Van cổng ty chìm dn50 .
