DIN Gate Valve: Tiêu Chuẩn Vàng Trong Kỹ Thuật Công Nghiệp

Trong các dự án lắp đặt hệ thống đường ống công nghiệp, không gì gây đau đầu cho các kỹ sư và nhà thầu bằng việc vận chuyển vật tư đến công trường nhưng... mặt bích không khớp. Tình trạng van không chịu được áp suất vận hành, rò rỉ tại các khớp nối hay không thể lắp đặt chỉ vì chọn sai tiêu chuẩn mặt bích (giữa DIN, ANSI hay JIS) là bài học đắt giá mà không ai muốn lặp lại. Nhiều người mua hàng vẫn mặc định rằng mọi loại van cổng đều giống nhau, nhưng thực tế, DIN gate valve (van cổng tiêu chuẩn DIN) sở hữu những quy chuẩn kỹ thuật nghiêm ngặt riêng biệt mà nếu bỏ qua, bạn sẽ phải trả giá bằng cả tiến độ và chi phí dự án.

Việc hiểu rõ và chọn đúng tiêu chuẩn van cổng tiêu chuẩn DIN ngay từ khâu thiết kế không chỉ là yêu cầu kỹ thuật đơn thuần, mà là giải pháp đảm bảo tính đồng bộ, an toàn và hiệu quả lâu dài cho toàn bộ hệ thống vận hành.

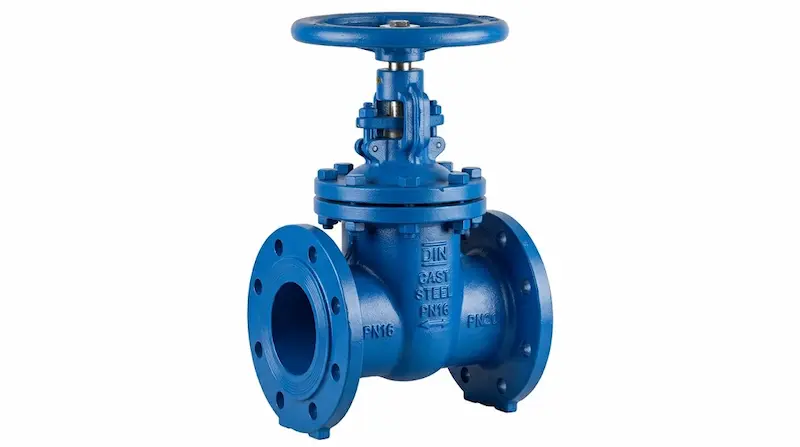

DIN Gate Valve Là Gì?

DIN gate valve là loại van cổng (gate valve) được thiết kế và sản xuất tuân thủ theo các tiêu chuẩn của Deutsches Institut für Normung (Viện Tiêu chuẩn Đức - DIN). Đây là một trong những hệ tiêu chuẩn công nghiệp khắt khe và phổ biến nhất trên thế giới, đặc biệt tại thị trường Châu Âu và các dự án EPC quốc tế.

Đặc điểm nhận dạng của các thiết bị này nằm ở tính chuẩn hóa cực cao. Mọi kích thước từ đường kính danh định (DN), áp suất danh định (PN), cho đến khoảng cách tâm lỗ bulong trên mặt bích đều được quy định thống nhất. Khi bạn sử dụng van cổng tiêu chuẩn DIN trong một hệ thống được thiết kế theo chuẩn DIN, bạn hoàn toàn có thể yên tâm về khả năng lắp đặt khớp nối tuyệt đối, giảm thiểu rủi ro rò rỉ và đảm bảo tính đồng bộ hóa cho toàn bộ đường ống.

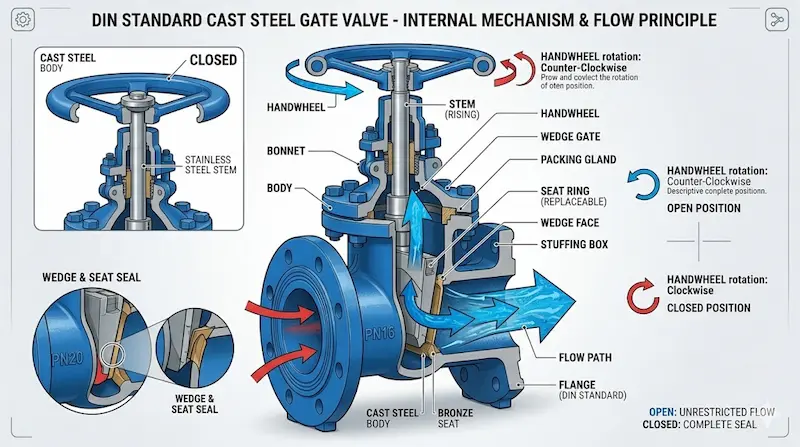

Nguyên Lý Hoạt Động Của Gate Valve

Dù tuân thủ tiêu chuẩn DIN hay bất kỳ chuẩn nào khác, nguyên lý vận hành cơ bản của gate valve vẫn không đổi. Thiết bị này sử dụng một đĩa van (gate) di chuyển theo phương thẳng đứng (nâng lên hoặc hạ xuống) để chặn hoặc cho phép dòng chảy đi qua.

Điểm ưu việt của thiết kế này là khi van mở hoàn toàn, đĩa van được rút hoàn toàn ra khỏi đường dẫn của lưu chất, tạo ra một đường ống "full bore" (lòng ống thông suốt). Nhờ đó, tổn thất áp suất qua van là cực kỳ thấp. Tuy nhiên, cần lưu ý rằng gate valve không được thiết kế để điều tiết lưu lượng (thả lửng đĩa van). Việc để van ở trạng thái đóng mở một phần sẽ gây ra hiện tượng rung lắc và mài mòn đĩa van do dòng chảy xoáy, làm giảm tuổi thọ thiết bị nhanh chóng. Chúng là lựa chọn tối ưu cho các vị trí yêu cầu đóng/mở hoàn toàn (On/Off).

Phân Tích Chuyên Sâu

Phân Loại DIN Gate Valve Phổ Biến

Sự đa dạng của van cổng tiêu chuẩn DIN cho phép chúng linh hoạt ứng dụng trong nhiều môi trường:

• Theo vật liệu:

  • Gang (GG25, GGG40): Phổ biến nhất trong hệ thống cấp nước sạch, nước thải hoặc khí không ăn mòn. Gang có giá thành tối ưu và khả năng chịu lực nén tốt.

  • Thép đúc: Dành cho các hệ thống hơi nóng, dầu khí hoặc áp suất/nhiệt độ cao.

  • Inox (SS304, SS316): Chống ăn mòn tuyệt đối, phù hợp cho hóa chất, thực phẩm và dược phẩm.

• Theo thiết kế trục:

  • Rising Stem (Trục nổi): Dễ dàng nhận biết trạng thái đóng/mở qua vị trí trục.

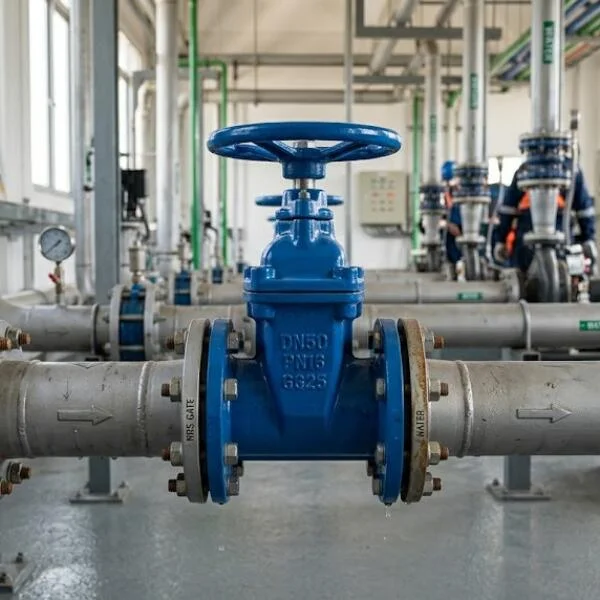

  • Non-rising Stem (Trục chìm): Trục không tịnh tiến, giúp tiết kiệm không gian lắp đặt, phù hợp nơi có diện tích hạn chế.

• Theo kết nối: Các van này thường sử dụng mặt bích chuẩn DIN EN 1092-1 với các cấp áp lực phổ biến như PN10, PN16, PN25.

Thông Số Kỹ Thuật Quan Trọng Của van cổng tiêu chuẩn DIN

Để tránh mua nhầm hàng, người dùng cần nắm vững các thông số kỹ thuật cốt lõi:

• DN (Diameter Nominal): Đường kính danh định của ống.

• PN (Pressure Nominal): Áp suất danh định. Lưu ý: PN không phải là áp suất tối đa. PN16 có nghĩa là van được thiết kế để vận hành an toàn ở áp suất 16 bar trong điều kiện nhiệt độ tiêu chuẩn (thường là 20°C). Khi nhiệt độ tăng, áp suất làm việc thực tế sẽ giảm xuống.

• Tiêu chuẩn mặt bích: DIN EN 1092-1 là tiêu chuẩn xác định kích thước mặt bích, số lỗ bulong và đường kính vòng tròn lỗ bulong.

• Lớp phủ: Các dòng van cổng tiêu chuẩn DIN thường được phủ Epoxy cao cấp để chống oxy hóa, đặc biệt quan trọng với các dòng van gang.

So Sánh DIN Gate Valve Với ANSI & JIS

Sự nhầm lẫn giữa các tiêu chuẩn này là "cái bẫy" lớn nhất trong ngành cơ điện (M&E).

Tại sao không thể lắp lẫn? Một chiếc van DIN gate valve có kích thước DN100 (PN16) sẽ có đường kính vòng tròn lỗ bulong và số lượng lỗ khác hoàn toàn so với một chiếc van JIS 10K DN100. Việc cố tình lắp ép sẽ dẫn đến lệch tâm, không thể bắt bulong hoặc gây ra tình trạng nứt mặt bích do ứng suất không đều.

Tại Sao Phải Chọn Đúng van cổng tiêu chuẩn DIN?

Việc chọn đúng tiêu chuẩn van cổng tiêu chuẩn DIN ngay từ đầu mang lại những lợi ích không thể đong đếm:

1. Lắp đặt chính xác: Tiết kiệm thời gian căn chỉnh và giảm chi phí nhân công.

2. An toàn vận hành: Hệ thống kín khít, loại bỏ nguy cơ rò rỉ hóa chất hoặc nước áp lực cao.

3. Đáp ứng hồ sơ kỹ thuật (Spec): Đặc biệt với các dự án có vốn đầu tư nước ngoài (FDI) hoặc EPC, việc dùng đúng chuẩn DIN là bắt buộc để nghiệm thu dự án.

4. Tránh thiệt hại kinh tế: Chi phí thay thế một chiếc van sai tiêu chuẩn tại các vị trí khó tiếp cận trong nhà máy có thể cao gấp nhiều lần giá trị chiếc van đó.

Ứng Dụng Thực Tế

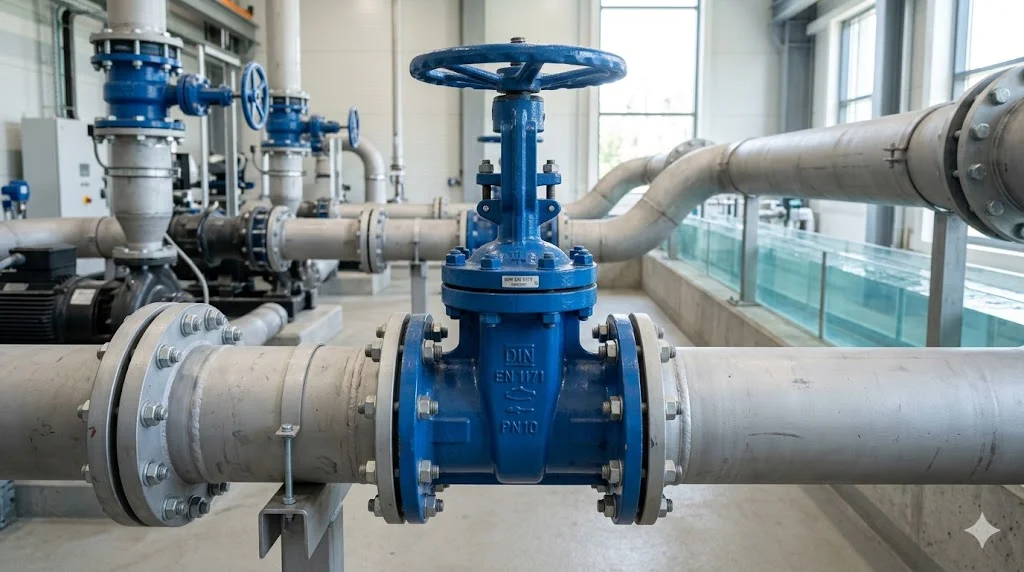

Ứng Dụng Của van cổng tiêu chuẩn DIN Trong Công Nghiệp

Với độ tin cậy cao, van cổng tiêu chuẩn DIN là "xương sống" của nhiều hệ thống:

• Hệ thống cấp nước đô thị & Nhà máy xử lý nước: Nhờ khả năng đóng ngắt dòng chảy lớn ổn định.

• HVAC (Điều hòa không khí): Kiểm soát lưu lượng nước lạnh/nóng trong các hệ thống Chiller quy mô lớn.

• PCCC: Đảm bảo độ bền và khả năng vận hành ngay lập tức khi có sự cố.

• Dự án chuẩn Châu Âu (EPC): Các dự án này thường yêu cầu khắt khe về chuẩn DIN từ mặt bích cho đến vật liệu, việc sử dụng đúng giúp quá trình bảo trì sau này trở nên dễ dàng nhờ sự sẵn có của linh kiện thay thế chuẩn.

Sai Lầm Thường Gặp Khi Chọn van cổng tiêu chuẩn DIN

1. Nhầm lẫn "tiêu chuẩn": Nghĩ rằng cùng DN100 thì van nào cũng lắp vừa van nào.

2. Chọn sai PN: Mua van PN10 cho hệ thống yêu cầu áp suất PN16, dẫn đến nguy cơ nổ thân van hoặc rò rỉ gioăng.

3. Bỏ qua bản vẽ kỹ thuật: Mua hàng dựa trên kinh nghiệm thay vì kiểm tra bản vẽ lắp đặt (Layout).

4. Mua hàng trôi nổi: Sản phẩm không rõ nguồn gốc, thông số PN in trên thân van không phản ánh đúng khả năng chịu lực thực tế.

Hướng Dẫn / Checklist

Checklist Chọn van cổng tiêu chuẩn DIN Chuẩn

Trước khi chốt đơn hàng, hãy đối chiếu hệ thống của bạn với các tiêu chí sau:

•  Tiêu chuẩn hệ thống: Chắc chắn 100% hệ thống là chuẩn DIN?

•  DN phù hợp: Kiểm tra kích thước danh định ống.

•  PN phù hợp: Áp suất làm việc max của hệ thống có nằm trong ngưỡng an toàn của van?

•  Vật liệu: Phù hợp với lưu chất (Gang/Thép/Inox)?

•  Kiểu vận hành: Tay quay hay cần bộ truyền động (Actuator)?

•  Chứng chỉ: Yêu cầu đầy đủ CO/CQ để đảm bảo nguồn gốc.

Tip: Nếu bản vẽ kỹ thuật không ghi rõ, hãy yêu cầu đơn vị thiết kế cung cấp thông số mặt bích cụ thể trước khi mua.

Hướng Dẫn Lắp Đặt & Bảo Trì

1. Lắp đặt: Luôn làm sạch bề mặt mặt bích trước khi lắp gioăng đệm. Sử dụng gioăng đệm đúng tiêu chuẩn DIN. Khi siết bulong, hãy siết theo đường chéo để đảm bảo lực ép đều lên bề mặt van.

2. Vận hành: Gate valve là để đóng hoặc mở hoàn toàn, không dùng để tiết lưu.

3. Bảo trì: Định kỳ 6 tháng, kiểm tra độ kín của gioăng trục. Đối với các van lớn, cần bôi trơn định kỳ các bộ phận chuyển động để tránh kẹt ren.

FAQ: Giải Đáp Nhanh

DIN gate valve khác gì gate valve thường?

"Gate valve thường" là thuật ngữ chung, còn van cổng tiêu chuẩn DIN là sản phẩm được định nghĩa rõ ràng về kích thước, tiêu chuẩn mặt bích và áp suất theo quy chuẩn Đức, đảm bảo lắp lẫn chính xác với các thiết bị chuẩn DIN khác.

Có thể thay DIN bằng ANSI không?

Không, trừ khi bạn có bộ chuyển đổi (adapter) mặt bích đặc biệt, nhưng điều này không được khuyến khích vì làm tăng điểm rò rỉ.

PN16 nghĩa là gì?

Là áp suất danh định 16 bar. Van được thiết kế để chịu được áp suất này trong điều kiện thử nghiệm tiêu chuẩn.

van cổng tiêu chuẩn DIN dùng cho nước nóng được không?

Có, hoàn toàn được, miễn là vật liệu thân van (thép hoặc gang dẻo) và vật liệu gioăng làm kín (EPDM, PTFE hoặc kim loại) chịu được mức nhiệt độ vận hành.

Tuổi thọ van DIN bao lâu?

Tùy vào điều kiện môi trường và tần suất vận hành, van có thể hoạt động bền bỉ từ 5–15 năm.

Kết Luận

Việc sử dụng DIN gate valve đúng tiêu chuẩn không chỉ là một bài toán kỹ thuật, mà là chiến lược tối ưu hóa chi phí vận hành và bảo trì cho doanh nghiệp. Một sai lầm nhỏ trong khâu chọn lựa có thể dẫn đến hậu quả lớn về tiến độ và an toàn hệ thống. Hãy là một người mua hàng thông thái bằng cách kiểm tra kỹ các thông số kỹ thuật và yêu cầu sự hỗ trợ từ các chuyên gia trước khi đặt hàng.
