42 gate valve: Giải pháp điều phối lưu lượng khổng lồ cho hệ thống công nghiệp

Trong các dự án hạ tầng cấp nước cấp quốc gia, hệ thống phòng cháy chữa cháy đô thị hay các nhà máy lọc hóa dầu, việc đối mặt với những đường ống kích thước "khủng" là điều hiển nhiên. Hãy tưởng tượng bạn đang quản lý một hệ thống đường ống DN1000 (tương đương 42 inch), nơi lưu lượng nước hoặc dầu chảy qua mỗi giây có thể lên đến hàng nghìn mét khối.

Tại đây, việc lựa chọn một chiếc 42 gate valve không đơn thuần là mua một món phụ kiện, mà là quyết định vận mệnh của cả một dây chuyền vận hành. Một sai sót nhỏ trong việc tính toán áp lực hay chọn sai vật liệu có thể dẫn đến rò rỉ, sụt áp nghiêm trọng, thậm chí là vỡ trận hệ thống. Với một thiết bị có trọng lượng hàng tấn và giá trị kinh tế cực lớn như van cổng 42 inch, khái niệm "thay thử" là hoàn toàn không tồn tại. Bài viết này sẽ phân tích chi tiết tại sao 42 gate valve lại là lựa chọn hàng đầu và những lưu ý kỹ thuật sống còn để bạn chọn đúng ngay từ lần đầu tiên.

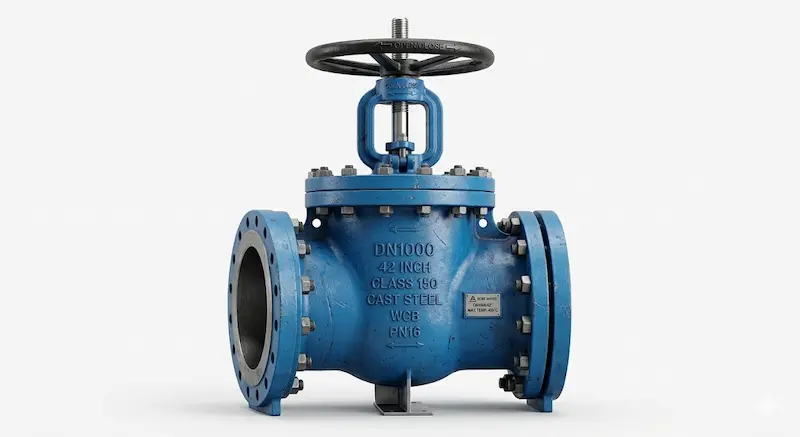

42 gate valve là gì?

42 gate valve (hay van cổng 42 inch) là loại van công nghiệp có đường kính danh nghĩa DN1000, được thiết kế chuyên biệt để kiểm soát dòng chảy trong các hệ thống đường ống siêu lớn. Chức năng chính của thiết bị này là đóng hoặc mở hoàn toàn dòng lưu chất, đảm bảo sự lưu thông thông suốt mà không gây cản trở áp suất khi ở trạng thái mở hoàn toàn.

Đặc điểm nhận dạng của dòng van này là kích thước đồ sộ và cấu tạo vô cùng chắc chắn. Do phải làm việc với lưu lượng và áp lực cực cao, van cổng 42 inch thường được vận hành bằng vô lăng lớn, hộp số giảm tốc hoặc bộ truyền động điện/thủy lực để hỗ trợ lực đóng mở. Vai trò của nó giống như một "cánh cổng thép" kiên cố, ngăn cách hoặc cho phép dòng chảy đi qua một cách dứt khoát.

Nguyên lý hoạt động của gate valve

Về mặt kỹ thuật, nguyên lý hoạt động của van cổng 42 inch dựa trên sự chuyển động tịnh tiến của đĩa van (gate). Đĩa van này di chuyển lên và xuống theo chiều vuông góc với dòng chảy của lưu chất.

• Khi mở van: Đĩa van được nâng lên hoàn toàn khỏi lòng ống. Lúc này, dòng chảy đi qua van mà gần như không gặp bất kỳ vật cản nào, giúp bảo toàn tối đa áp suất và vận tốc dòng chảy.

• Khi đóng van: Đĩa van được hạ xuống, bề mặt làm kín của đĩa ép chặt vào ghế van (seat) tạo thành một vách ngăn tuyệt đối, chặn đứng dòng lưu chất.

Insight chuyên gia: Một lưu ý quan trọng là van cổng không được thiết kế để điều tiết lưu lượng (tiết lưu). Nếu bạn để van ở vị trí mở một nửa, áp lực dòng chảy cực lớn sẽ gây xói mòn đĩa van và tạo ra rung động mạnh, dẫn đến hỏng hóc hệ thống chỉ trong thời gian ngắn.

Phân tích chuyên sâu: Các loại 42 gate valve phổ biến

Việc lựa chọn đúng biến thể của van cổng 42 inch phụ thuộc rất lớn vào không gian lắp đặt và yêu cầu bảo trì của dự án.

Theo thiết kế trục van (Stem)

• Rising Stem (Trục nổi): Khi mở van, trục van sẽ trồi lên cao. Ưu điểm là người vận hành có thể dễ dàng quan sát trạng thái đóng/mở từ xa. Tuy nhiên, nó đòi hỏi không gian lắp đặt phía trên phải rất rộng rãi.

• Non-rising Stem (Trục chìm): Trục van nằm gọn trong thân van khi vận hành. Loại này cực kỳ phù hợp cho các hố van chật hẹp hoặc hệ thống ống ngầm.

Theo cấu trúc đĩa van (Wedge)

• Solid Wedge (Đĩa đặc): Độ bền cơ học cao, cấu tạo đơn giản, thường dùng cho các ứng dụng nước hoặc chất lỏng có độ nhớt thấp.

• Flexible Wedge (Đĩa linh hoạt): Có khả năng biến dạng nhẹ để khớp hoàn toàn với ghế van ngay cả khi áp suất hoặc nhiệt độ thay đổi. Đây là lựa chọn tối ưu để tránh tình trạng "kẹt van" do giãn nở nhiệt.

Tiêu chuẩn kỹ thuật

Tùy vào ngành công nghiệp, van cổng 42 inch phải tuân thủ các tiêu chuẩn như ANSI (Mỹ), API (Dầu khí) hoặc AWWA (Cấp thoát nước). Mỗi tiêu chuẩn quy định rất khắt khe về độ dày thân van và khả năng chịu áp lực.

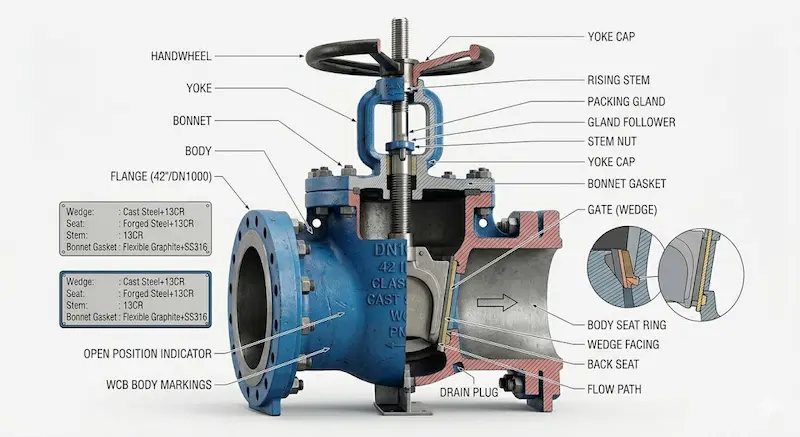

Thông số kỹ thuật cần biết về 42 gate valve

Đối với một thiết bị kích thước lớn, các thông số kỹ thuật chính là "giấy thông hành" đảm bảo an toàn cho công trình.

1. Kích thước danh nghĩa: 42 inch hoặc DN1000. Đường kính trong thực tế phải đảm bảo không làm hẹp dòng chảy.

2. Cấp áp lực (Class): Phổ biến nhất là Class 150, Class 300 hoặc Class 600. Việc chọn sai cấp áp lực (ví dụ dùng Class 150 cho hệ thống yêu cầu Class 300) là cực kỳ nguy hiểm, có thể gây nổ van dưới áp lực lớn.

3. Vật liệu thân van: * Gang (Cast Iron/Ductile Iron): Thường dùng cho hệ thống nước sạch, nước thải nhờ giá thành hợp lý.

   • Thép đúc (WCB): Dùng cho nhiệt độ cao và áp suất lớn như nhà máy nhiệt điện.

   • Inox (CF8/CF8M): Dành cho môi trường hóa chất ăn mòn.

4. Kiểu kết nối: Hầu hết đều dùng kết nối Mặt bích (Flanged) để đảm bảo khả năng chịu lực và dễ dàng tháo lắp bảo trì.

So sánh gate valve với các loại van khác trong hệ thống lớn

Kết luận: Với kích thước DN1000, van cổng 42 inch vẫn là lựa chọn an toàn nhất nhờ khả năng chịu lực bền bỉ và không gây hiện tượng "búa nước" khi đóng mở từ từ.

Vì sao van cổng 42 inch cần được chọn đúng ngay từ đầu?

Đầu tư vào một chiếc 42 gate valve có thể tiêu tốn từ vài trăm triệu đến hàng tỷ đồng. Sai lầm trong khâu chọn lựa sẽ dẫn đến những hệ quả khủng khiếp:

• Chi phí thay thế khổng lồ: Việc cẩu một chiếc van nặng vài tấn ra khỏi hệ thống và lắp van mới đòi hỏi thiết bị cơ giới nặng và ngừng vận hành toàn bộ nhà máy trong nhiều ngày.

• Sập hệ thống: Nếu van không chịu nổi áp lực, sự cố rò rỉ tại khớp nối mặt bích có thể làm ngập lụt nhà máy hoặc gây thất thoát lưu chất quý giá (dầu, khí).

• Khó tìm hàng sẵn: Những dòng van kích thước lớn thường không có sẵn số lượng lớn. Nếu hỏng, thời gian chờ đặt hàng có thể mất từ 8-12 tuần, gây đình trệ sản xuất.

Ứng dụng thực tế của van cổng 42 inch

Van cổng 42 inch là mắt xích không thể thiếu trong các lĩnh vực:

• Nhà máy nước sạch & xử lý nước thải: Điều phối nguồn nước chính cho toàn thành phố.

• Hệ thống PCCC: Các đường ống chính dẫn nước từ bể chứa khổng lồ.

• Dầu khí & Hóa chất: Kiểm soát dòng chảy thô trong các bồn chứa chiến lược.

• Nhà máy điện: Hệ thống nước làm mát cho tua bin nhiệt điện và thủy điện.

Sai lầm thường gặp: Nhiều đơn vị thường bỏ qua việc kiểm tra lớp sơn phủ Epoxy nội và ngoại thất. Đối với van dùng cho nước, nếu lớp sơn này kém chất lượng, van sẽ bị rỉ sét từ bên trong, dẫn đến kẹt đĩa van chỉ sau 2-3 năm sử dụng.

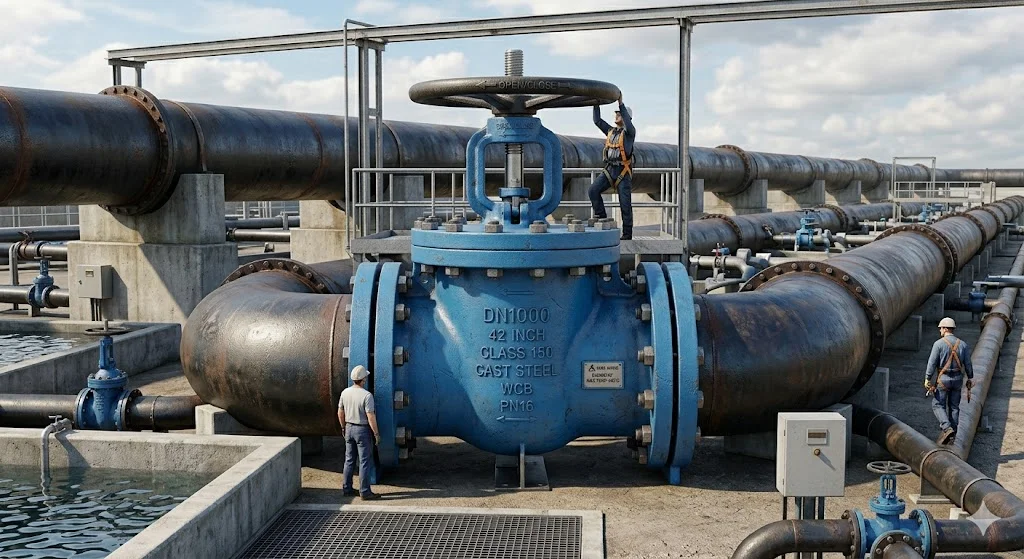

Hướng dẫn lắp đặt và Checklist mua nhanh van cổng 42 inch

Cách chọn van đúng chuẩn kỹ thuật

1. Bước 1: Kiểm tra bản vẽ kỹ thuật để xác định chính xác kích thước DN1000 và tiêu chuẩn mặt bích (BS, DIN, ANSI).

2. Bước 2: Tính toán áp suất vận hành tối đa và áp suất thử nghiệm để chọn Class phù hợp.

3. Bước 3: Căn cứ vào lưu chất (nước, dầu hay hóa chất) để chọn vật liệu thân van và gioăng làm kín (EPDM, PTFE hay Metal seat).

Checklist mua hàng nhanh:

• Đúng kích thước 42 inch (DN1000).

• Class áp lực phù hợp (150, 300...).

• Vật liệu thân van đúng môi trường (Gang/Thép/Inox).

• Kiểu trục (Nổi hay Chìm) phù hợp không gian.

• Đầy đủ chứng chỉ CO (Xuất xứ), CQ (Chất lượng) và Test Report.

• Nhà cung cấp có chế độ bảo hành và hỗ trợ kỹ thuật tại hiện trường.

Câu hỏi thường gặp (FAQ)

1. 42 gate valve có thể dùng để điều tiết nước không?

Tuyệt đối không. Van chỉ có hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Việc dùng để điều tiết sẽ phá hủy đĩa van do tác động của dòng chảy áp lực cao.

2. Nên dùng vô lăng hay bộ điều khiển điện cho van 42 inch?

Với kích thước lớn như DN1000, việc đóng mở bằng tay (vô lăng) sẽ rất mất thời gian và sức lực. Khuyên dùng hộp số giảm tốc hoặc bộ truyền động điện để đảm bảo thao tác nhanh chóng và chính xác.

3. Tại sao giá van cổng 42 inch lại chênh lệch nhau rất nhiều?

Giá thành phụ thuộc vào vật liệu (Gang hay Thép đúc), tiêu chuẩn chế tạo và thương hiệu. Các loại van đạt tiêu chuẩn API dùng cho dầu khí luôn có giá cao hơn nhiều so với van gang dùng cho nước sạch.

Kết luận: Đầu tư thông minh cho hệ thống bền vững

Chiếc 42 gate valve là một khoản đầu tư lớn, đóng vai trò "người gác cổng" cho toàn bộ hệ thống lưu lượng lớn của bạn. Việc hiểu rõ nguyên lý, thông số và các tiêu chuẩn kỹ thuật không chỉ giúp bạn tối ưu chi phí mà còn đảm bảo sự an toàn tuyệt đối cho công trình. Đừng để một sai sót nhỏ trong việc chọn Class áp lực hay vật liệu làm ảnh hưởng đến tiến độ của cả một dự án trọng điểm.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống đường ống 42 inch của mình, hãy để các chuyên gia hỗ trợ bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về 42 gate valve .
