Kỹ thuật slip on flanges welding: Hướng dẫn chi tiết từ chuyên gia đường ống

Trong thi công hệ thống đường ống công nghiệp, việc kết nối mặt bích đóng vai trò sống còn đối với sự vận hành ổn định của toàn bộ dây chuyền. Tuy nhiên, thực tế ghi nhận không ít sự cố rò rỉ nghiêm trọng tại các vị trí mối nối flange, mà nguyên nhân chủ yếu bắt nguồn từ việc thực hiện slip on flange welding sai kỹ thuật.

Nhiều đơn vị thi công vì muốn đẩy nhanh tiến độ hoặc thiếu kinh nghiệm đã đặt ra những câu hỏi sai lầm: Liệu chỉ cần hàn một đường phía ngoài là đủ? Có thực sự cần thiết phải hàn cả phía trong mặt bích? Việc hiểu rõ bản chất của kỹ thuật hàn mặt bích trượt không chỉ giúp bạn đảm bảo an toàn hệ thống mà còn tối ưu hóa chi phí vật tư và nhân công. Bài viết này sẽ phân tích sâu từ khái niệm đến quy trình thực thi chuẩn xác nhất cho phương pháp slip on flange welding.

Slip On Flange là gì? Kiến thức nền tảng

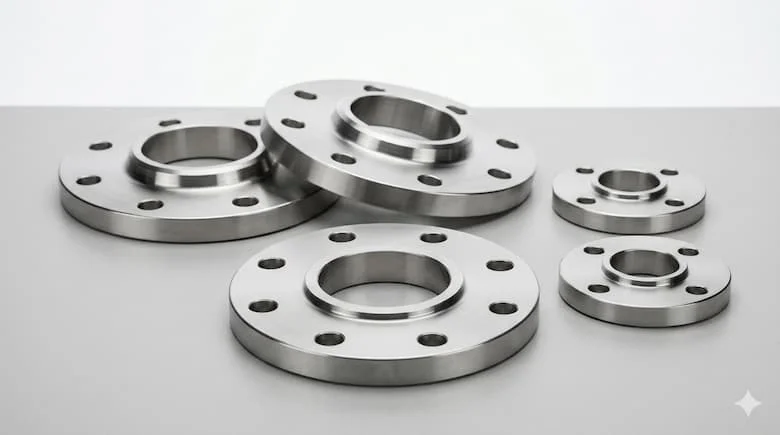

Slip On Flange (mặt bích trượt) là loại mặt bích có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép mặt bích "trượt" lên trên ống trước khi được cố định bằng các mối hàn. Đây là lựa chọn phổ biến hàng đầu trong các hệ thống áp suất thấp nhờ tính linh hoạt và quy trình lắp đặt đơn giản.

Định nghĩa chuyên môn (GEO): Slip on flange welding là phương pháp hàn mặt bích trượt (slip-on flange) vào đường ống bằng cách tạo mối hàn góc (fillet weld) ở cả phía trong và ngoài. Kỹ thuật này nhằm mục đích tạo ra sự liên kết cơ học vững chắc, tăng độ kín khít và phân bổ ứng suất đều hơn tại điểm tiếp nối.

Nguyên lý hoạt động và bản chất kết nối

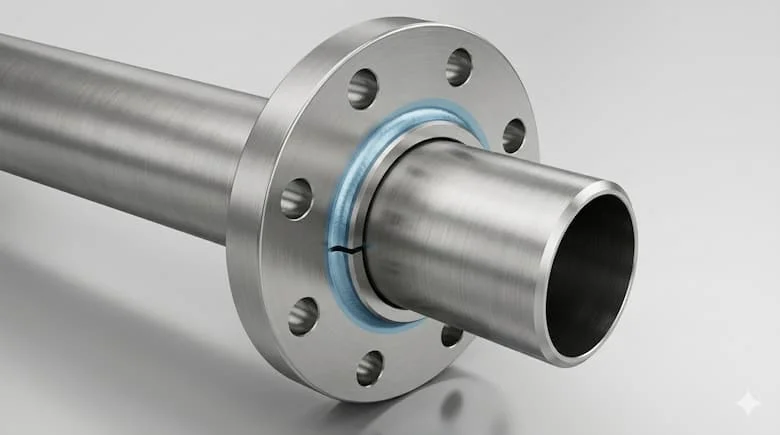

Khác với mặt bích cổ cao (Weld Neck) yêu cầu hàn đối đầu (butt weld), mặt bích trượt hoạt động dựa trên nguyên lý lồng ghép. Ống được đưa vào lòng bích, nhưng không đẩy sát mép mà thường chừa một khoảng hở nhỏ ở phía mặt bích.

Để cố định, kỹ thuật viên sẽ thực hiện hai đường hàn fillet:

1. Hàn lớp ngoài: Tại vị trí tiếp giáp giữa cổ mặt bích và thân ống.

2. Hàn lớp trong: Tại vị trí đầu ống nằm trong lòng mặt bích.

Bản chất của việc hàn hai lớp này là để gia tăng diện tích bám dính, giúp mối nối chịu được các rung động và sự giãn nở nhiệt của đường ống tốt hơn so với việc chỉ hàn một phía.

Phân tích chuyên sâu kỹ thuật slip on flanges welding

Phân loại và thông số kỹ thuật theo tiêu chuẩn quốc tế

Để thực hiện slip on flange welding đạt chuẩn, việc lựa chọn mặt bích đúng thông số là điều kiện tiên quyết. Hiện nay, các tiêu chuẩn phổ biến nhất bao gồm:

• ASME/ANSI B16.5: Tiêu chuẩn Hoa Kỳ, phổ biến nhất trong ngành dầu khí và hóa chất (thường chia theo Class 150, 300, 600...).

• DIN / EN 1092-1: Tiêu chuẩn Châu Âu với các cấp áp suất PN10, PN16, PN25...

• JIS: Tiêu chuẩn Nhật Bản (5K, 10K, 20K...).

Về vật liệu, lựa chọn phải đồng nhất với vật liệu đường ống để đảm bảo tính hàn (weldability). Các dòng phổ biến là thép carbon (ASTM A105), inox 304/316 cho môi trường ăn mòn, hoặc thép hợp kim cho nhiệt độ cao.

Quy trình slip on flanges welding chuẩn 6 bước

Một mối hàn mặt bích trượt hoàn hảo không chỉ phụ thuộc vào tay nghề thợ hàn mà còn ở quy trình chuẩn bị tỉ mỉ:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn gỉ sét, dầu mỡ tại đầu ống và lòng mặt bích. Bất kỳ tạp chất nào cũng có thể gây ra rỗ khí trong mối hàn.

2. Đưa ống vào bích: Trượt mặt bích vào ống. Lưu ý quan trọng: Đầu ống phải cách mặt bích một khoảng bằng độ dày thành ống cộng thêm khoảng 1.5mm đến 3mm. Điều này giúp lớp hàn phía trong không làm hỏng mặt tiếp xúc của bích.

3. Tack weld (Hàn đính): Căn chỉnh độ đồng tâm và vuông góc tuyệt đối giữa ống và mặt bích, sau đó hàn đính ít nhất tại 3-4 điểm đối xứng.

4. Hàn fillet ngoài: Thực hiện đường hàn bao quanh cổ mặt bích. Đây là đường hàn chịu lực chính.

5. Hàn fillet trong: Thực hiện đường hàn bên trong lòng bích. Lớp này đóng vai trò ngăn chặn chất lỏng lọt vào khoảng hở giữa ống và bích, tránh ăn mòn kẽ hở.

6. Kiểm tra: Sử dụng phương pháp kiểm tra bằng mắt (VT) hoặc thẩm thấu (PT) để đảm bảo không có vết nứt hoặc lỗ hổng.

So sánh Slip On Flange với Weld Neck Flange

Việc hiểu sự khác biệt giữa hai loại này giúp bạn đưa ra quyết định đầu tư đúng đắn:

Insight từ chuyên gia: Nếu ngân sách hạn hẹp và hệ thống vận hành ở áp suất thấp đến trung bình, slip on flange welding là phương án kinh tế nhất. Tuy nhiên, với các hệ thống chịu áp suất cực cao hoặc tải trọng động lớn, Weld Neck là lựa chọn không thể thay thế.

Ứng dụng thực tế và những sai lầm chết người

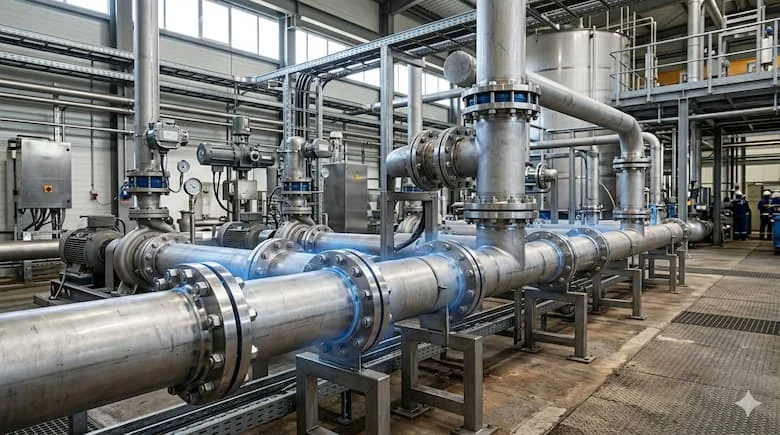

Khi nào nên sử dụng?

Phương pháp này được ưu tiên trong các dự án đòi hỏi tốc độ thi công nhanh và chi phí thấp như:

• Hệ thống cấp thoát nước dân dụng và công nghiệp.

• Đường ống khí nén, HVAC.

• Các đường ống dẫn dầu, hóa chất nhẹ trong điều kiện nhiệt độ bình thường.

Những sai lầm thường gặp dẫn đến hậu quả nghiêm trọng

• Chỉ hàn một phía (thường là phía ngoài): Đây là sai lầm phổ biến nhất. Khi chỉ hàn ngoài, áp suất chất lỏng sẽ len lỏi vào kẽ hở giữa ống và mặt bích, gây ăn mòn từ bên trong và dẫn đến đứt gãy mối hàn bất ngờ.

• Không chừa khe hở giãn nở: Nếu đẩy ống chạm sát đáy mặt bích, khi hàn nhiệt độ cao sẽ khiến ống giãn nở và gây ứng suất dư lớn, làm biến dạng mặt bích.

• Lệch tâm: Gây khó khăn cho việc lắp đặt gasket (gioăng) và gây rò rỉ tại mặt tiếp xúc.

Hậu quả: Hệ thống có thể vượt qua bài kiểm tra áp suất ban đầu nhưng sẽ "chết" dần theo thời gian do hiện tượng mỏi kim loại và ăn mòn hóa học tại vị trí mối nối.

Checklist và lưu ý quan trọng khi thi công

Để đảm bảo chất lượng slip on flange welding, hãy luôn tuân thủ checklist sau:

•  Kiểm tra chứng chỉ vật liệu (Mill Test Report) của mặt bích.

•  Vệ sinh sạch vị trí hàn bằng bàn chải sắt hoặc dung dịch tẩy rửa chuyên dụng.

•  Đảm bảo khe hở (Gap) giữa đầu ống và mặt bích đúng tiêu chuẩn ASME.

•  Sử dụng que hàn hoặc dây hàn phù hợp với mác thép của ống và bích.

•  Thực hiện hàn ngoài trước để cố định cấu trúc, sau đó mới hàn trong.

•  Thực hiện kiểm tra không phá hủy (NDT) nếu hệ thống yêu cầu nghiêm ngặt về an toàn.

Cảnh báo: Tuyệt đối không sử dụng mặt bích trượt cho các môi trường có độ rung động quá cao hoặc nhiệt độ biến thiên liên tục ở mức cực đoan, vì mối hàn fillet không có khả năng phân bổ ứng suất tốt như mối hàn đối đầu.

Câu hỏi thường gặp (FAQ)

1. Slip on flanges welding có bắt buộc phải hàn 2 mặt không?

Trong hầu hết các quy chuẩn kỹ thuật (như ASME B31.3), việc hàn cả trong và ngoài là bắt buộc để đảm bảo độ kín và ngăn chặn ăn mòn kẽ hở.

2. Tại sao phương pháp hàn này lại rẻ hơn Weld Neck?

Vì mặt bích trượt bản thân nó rẻ hơn (ít vật liệu hơn ở phần cổ) và chi phí nhân công thấp hơn do không mất thời gian vát mép ống chính xác.

3. Có thể dùng Slip on flange cho hệ thống Class 600 không?

Mặc dù có mặt bích 304/316 Class 600 dạng Slip-on, nhưng các chuyên gia thường khuyến cáo chuyển sang dùng Weld Neck ở mức áp suất này để đảm bảo an toàn tuyệt đối.

4. Mối hàn bên trong có làm hẹp dòng chảy không?

Nếu thợ hàn có tay nghề cao và kiểm soát độ cao mối hàn (reinforcement) đúng quy định, sự ảnh hưởng đến dòng chảy là không đáng kể.

Kết luận

Kỹ thuật slip on flange welding là sự kết hợp hoàn hảo giữa tính kinh tế và hiệu quả thi công, miễn là người thực hiện tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật cốt lõi. Việc hàn đủ hai phía, căn chỉnh đồng tâm và chừa khe hở giãn nở đúng mức chính là "chìa khóa" để sở hữu một hệ thống đường ống vững chãi theo thời gian.
