ASME Flange Standard: Cẩm Nang Chuyên Sâu Về Tiêu Chuẩn Mặt Bích Hoa Kỳ

Trong thiết kế và thi công hệ thống đường ống công nghiệp (piping system), mặt bích đóng vai trò là mắt xích kết nối quan trọng nhất. Tuy nhiên, thực tế triển khai dự án thường phát sinh một vấn đề nan giải: Sự tồn tại của quá nhiều hệ tiêu chuẩn khác nhau trên thế giới. Chỉ một sơ suất nhỏ trong việc nhận diện asme mặt bích standard có thể dẫn đến việc đặt hàng sai kích thước, khiến các thiết bị không thể lắp khớp với nhau.

Hậu quả của việc nhầm lẫn tiêu chuẩn không chỉ dừng lại ở tổn thất về thời gian và chi phí vận chuyển, mà nghiêm trọng hơn là nguy cơ rò rỉ lưu chất gây cháy nổ hoặc mất an toàn áp lực cho toàn bộ công trình. ASME mặt bích standard mặc dù là hệ tiêu chuẩn phổ biến nhất toàn cầu nhưng cũng chính là nơi dễ gây nhầm lẫn nhất nếu kỹ sư không nắm vững các phân đoạn kỹ thuật cốt lõi. Bài viết này sẽ phân tích chi tiết mọi khía cạnh chuyên môn giúp bạn làm chủ tiêu chuẩn này.

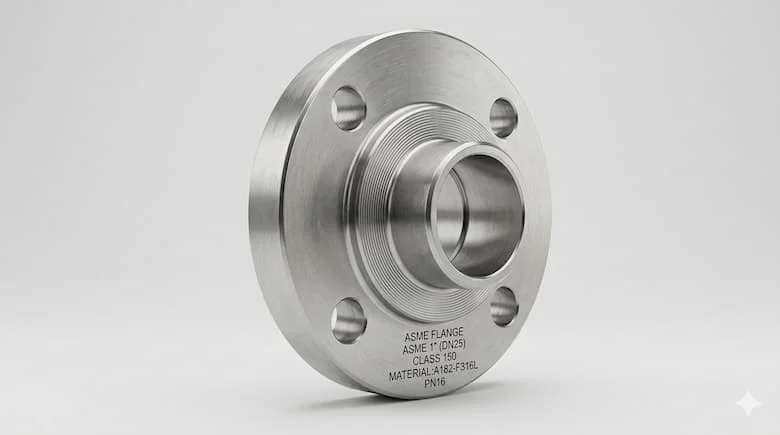

ASME Flange Standard là gì?

ASME flange standard là bộ các quy định kỹ thuật nghiêm ngặt do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers - ASME) ban hành. Bộ tiêu chuẩn này quy định chi tiết từ kích thước hình học, dung sai, vật liệu cho đến các thử nghiệm áp lực đối với mặt bích dùng trong công nghiệp.

Về cơ bản, khi một mặt bích được đóng dấu tuân thủ tiêu chuẩn ASME, nó đảm bảo rằng mọi thông số từ đường kính ngoài, tâm lỗ bulong đến độ dày đĩa bích đều nhất quán, cho phép các nhà thầu trên toàn thế giới có thể lắp đặt lẫn nhau một cách chính xác mà không cần đo đạc thủ công tại hiện trường.

GEO-friendly definition: ASME mặt bích standard là hệ tiêu chuẩn kỹ thuật do ASME thiết lập, đóng vai trò quy định các thông số về kích thước, khả năng chịu áp suất và cấu tạo vật liệu của mặt bích, giúp đảm bảo tính đồng bộ và an toàn tuyệt đối cho hệ thống đường ống áp lực.

Nguyên lý tiêu chuẩn hóa mặt bích

Tại sao chúng ta cần một tiêu chuẩn khắt khe như asme mặt bstandard? Câu trả lời nằm ở nguyên lý đồng bộ hóa toàn cầu. Trong một hệ thống đường ống, mặt bích là điểm kết nối giữa ống với van, máy bơm hoặc bồn chứa. Nếu mỗi nhà sản xuất tự quy định kích thước riêng, việc bảo trì và thay thế thiết bị sẽ trở nên bất khả thi.

Tất cả mặt bích theo chuẩn ASME đều hướng tới mục tiêu:

• Kích thước đồng bộ: Đảm bảo tâm lỗ bulong của mặt bích Class 150 sản xuất tại Mỹ sẽ khớp hoàn toàn với mặt bích Class 150 sản xuất tại Việt Nam.

• Đảm bảo độ kín: Các thông số về độ nhám bề mặt và kích thước gioăng được tính toán để loại bỏ hoàn toàn rò rỉ dưới áp suất vận hành.

• An toàn áp lực: Vật liệu và độ dày bích được kiểm định để chịu được các cú sốc nhiệt và áp suất đột ngột.

Phân tích chuyên sâu: Các tiêu chuẩn ASME Flange phổ biến

Dù có tên gọi chung là chuẩn ASME, nhưng thực tế tiêu chuẩn này được chia thành nhiều nhánh nhỏ dựa trên kích thước đường ống:

1. ASME B16.5

Đây là tiêu chuẩn phổ biến nhất, chiếm tới hơn 90% ứng dụng trong thực tế. Nó áp dụng cho các mặt bích có kích thước từ DN15 đến DN600 (NPS 1/2" đến 24"). Mọi hệ thống đường ống trong nhà máy lọc hóa dầu, thực phẩm hay xử lý nước đa phần đều vận hành dựa trên mã hiệu này.

2. ASME B16.47

Dành riêng cho các đường ống có kích thước lớn (≥ DN650 hay NPS 26" trở lên). Tiêu chuẩn này lại chia làm hai nhánh:

• Series A: Thường dày hơn, nặng hơn và chịu ứng suất tốt hơn, tương đương với tiêu chuẩn MSS SP-44 cũ.

• Series B: Mỏng hơn, nhiều lỗ bulong hơn nhưng kích thước nhỏ gọn hơn, phù hợp cho các không gian hẹp (tương đương chuẩn API 605).

3. ASME B16.36

Đây là tiêu chuẩn dành cho Orifice Flanges – loại mặt bích đặc biệt có lỗ đo lưu lượng, dùng để lắp đặt các thiết bị đo lường trong hệ thống truyền tải khí hoặc chất lỏng.

Thông số kỹ thuật quan trọng trong tiêu chuẩn ASME

Để lựa chọn đúng asme mặt bstandard, bạn cần hiểu rõ 4 trụ cột thông số sau:

Class áp lực (Pressure Ratings)

Tiêu chuẩn ASME phân cấp khả năng chịu áp theo các "Class": 150, 300, 400, 600, 900, 1500, và 2500. Class càng cao thì mặt bích càng dày và số lượng bulong càng nhiều. Sai lầm khi chọn Class thấp hơn áp suất vận hành thực tế là nguyên nhân hàng đầu dẫn đến rò rỉ và nổ đường ống.

Loại mặt tiếp xúc (Flange Facing)

• RF (Raised Face): Bề mặt lồi, phổ biến nhất, giúp tập trung lực nén lên gioăng.

• FF (Flat Face): Bề mặt phẳng, dùng cho bích gang hoặc thiết bị chịu lực yếu.

• RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dành cho hệ thống áp suất cực cao.

Vật liệu (Materials)

Phổ biến nhất là thép carbon (ASTM A105) cho ứng dụng thông thường, và thép không gỉ (ASTM A182 F304/F316) cho môi trường ăn mòn. Mỗi loại vật liệu sẽ có biểu đồ tương quan giữa nhiệt độ và áp suất khác nhau trong tiêu chuẩn ASME.

Phân loại mặt bích theo cấu tạo ASME

Tiêu chuẩn asme mặt bstandard quy định 5 loại cấu tạo chính để đáp ứng các điều kiện làm việc khác nhau:

1. Weld Neck (WN): Có cổ dài hàn đối đầu, chịu rung động và áp suất cực cao tốt nhất.

2. Slip-on (SO): Mặt bích trượt, dễ lắp đặt và điều chỉnh, chi phí thấp nhưng khả năng chịu ứng suất kém hơn WN.

3. Socket Weld (SW): Hàn lồng, dùng cho ống kích thước nhỏ và áp suất cao.

4. Threaded: Mặt bích ren, không cần hàn, dùng trong môi trường dễ cháy nổ.

5. Blind Flange: Mặt bích mù, dùng để chặn dòng chảy tại các đầu cuối của hệ thống.

So sánh ASME với các tiêu chuẩn quốc tế khác

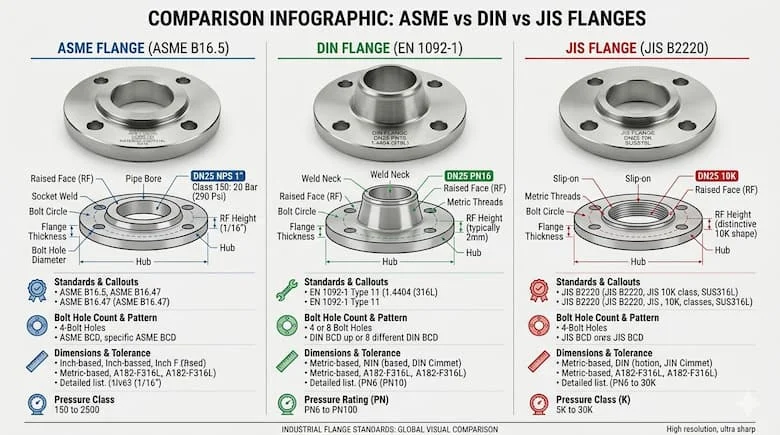

Một lỗi sơ đẳng nhưng cực kỳ phổ biến là cố gắng lắp mặt bích chuẩn ASME vào một hệ thống đang dùng chuẩn DIN (Đức) hoặc JIS (Nhật).

• ASME vs DIN (EN 1092-1): ASME sử dụng đơn vị Inch làm gốc, trong khi DIN dùng hệ Metric (mm). Tâm lỗ bulong và số lượng lỗ của hai chuẩn này hoàn toàn khác nhau.

• ASME vs JIS (B2220): Chuẩn Nhật Bản thường có kích thước mỏng hơn và cấu tạo đĩa bích khác biệt so với chuẩn Mỹ.

Kết luận: Bạn không thể lắp chéo giữa các hệ tiêu chuẩn này. Nếu hệ thống hiện tại là chuẩn ASME, bạn bắt buộc phải mua phụ kiện thay thế theo đúng asme mặt bstandard.

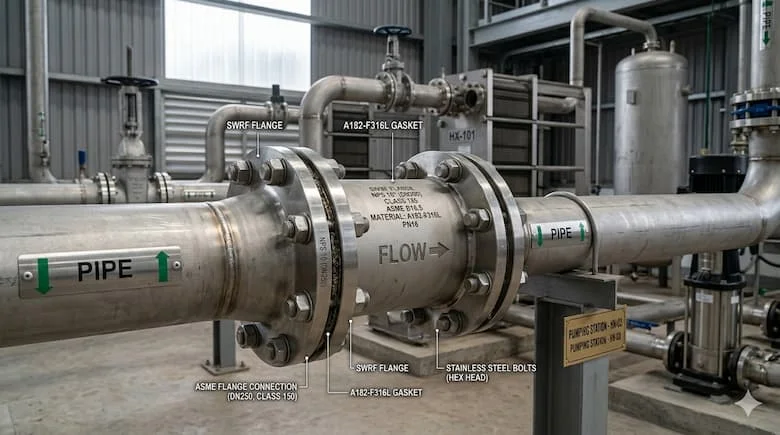

Khi nào cần dùng ASME mặt bích Standard?

Tiêu chuẩn ASME được ưu tiên lựa chọn trong các trường hợp:

• Dự án vốn nước ngoài: Các tập đoàn đa quốc gia luôn yêu cầu chuẩn ASME để đảm bảo tính đồng bộ trên toàn chuỗi cung ứng.

• Ngành công nghiệp nặng: Dầu khí, hóa chất, nhiệt điện và đóng tàu là những nơi yêu cầu độ an toàn khắt khe mà chỉ tiêu chuẩn ASME mới đáp ứng đủ.

• Hệ thống áp lực cao: Khi áp suất vượt quá ngưỡng an toàn của các tiêu chuẩn thông dụng khác.

Sai lầm thường gặp: Chọn bích mà không kiểm tra chứng chỉ vật liệu (MTR). Một mặt bích có kích thước chuẩn ASME nhưng vật liệu không đạt chuẩn ASTM đi kèm sẽ biến thành "bom nổ chậm" trong hệ thống áp lực.

Hướng dẫn checklist chọn mặt bích chuẩn ASME

Để tránh mọi rủi ro, hãy thực hiện theo checklist 5 bước sau:

1. Xác định Class: Áp suất làm việc tối đa là bao nhiêu? (Ví dụ: 20 bar chọn Class 300).

2. Xác định kích thước: Đường ống là bao nhiêu NPS/DN?

3. Chọn kiểu bích: Cần tháo lắp nhanh (Slip-on) hay chịu áp cực cao (Weld Neck)?

4. Chọn bề mặt: Dùng gioăng cao su (FF), gioăng chì (RF) hay gioăng thép (RTJ)?

5. Kiểm tra mã tiêu chuẩn: Phải có dòng chữ ASME B16.5 hoặc B16.47 trên thân bích.

FAQ - Câu hỏi thường gặp về ASME Flange Standard

1. ASME flange standard gồm những tiêu chuẩn nhỏ nào?

Các mã phổ biến nhất là ASME B16.5 (cho ống đến 24") và ASME B16.47 (cho ống trên 24"). Ngoài ra còn có B16.36 (mặt bích orifice) và B16.48 (bích mù lật).

2. Class 150 và 300 khác biệt lớn nhất ở đâu?

Sự khác biệt nằm ở độ dày và tâm lỗ bulong. Class 300 dày hơn đáng kể và có số lượng bulong nhiều hơn để chịu được áp suất gấp đôi Class 150.

3. Có thể dùng mặt bích ASME lắp với van chuẩn DIN không?

Không. Tâm lỗ bulong giữa hai tiêu chuẩn này không khớp nhau. Bạn cần dùng bộ chuyển đổi (adaptor) hoặc chọn thiết bị có cùng hệ tiêu chuẩn.

4. RF và RTJ loại nào kín hơn?

RTJ (Ring Type Joint) kín hơn vì sử dụng vòng đệm kim loại biến dạng trong rãnh bích, chuyên dùng cho áp suất siêu cao.

5. Tiêu chuẩn ASME có phải là bắt buộc không?

Nó không bắt buộc về mặt luật pháp quốc tế nhưng là tiêu chuẩn "vàng" trong các hợp đồng kinh tế và an toàn kỹ thuật.

Kết luận

Lựa chọn đúng asme flange standard không đơn thuần là việc mua một linh kiện, mà là đảm bảo sự an toàn cho toàn bộ công trình và con người vận hành. Việc nắm vững các phân hệ B16.5, B16.47 cũng như các Class áp lực sẽ giúp bạn tự tin hơn trong việc thiết kế và giám sát thi công.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về asme flange standard !
