Flange Connection ANSI: Tiêu Chuẩn Kết Nối Đẳng Cấp Cho Hệ Thống Áp Lực

Trong lĩnh vực lắp đặt hệ thống đường ống công nghiệp, việc đảm bảo tính liên kết chắc chắn và tuyệt đối không rò rỉ là yêu cầu sống còn. Tuy nhiên, các kỹ sư thường đứng trước những bài toán hóc búa: nếu chọn nối hàn, hệ thống sẽ cực kỳ kín nhưng lại gần như không thể tháo rời để bảo trì; ngược lại, nếu chọn nối ren, thao tác tuy nhanh nhưng lại không đủ khả năng chịu được áp suất cao. Để giải quyết triệt để mâu thuẫn này, mặt bích connection ANSI đã trở thành giải pháp tiêu chuẩn được tin dùng trên toàn cầu.

Mặc dù là phương pháp kết nối phổ biến nhất hiện nay, nhưng việc hiểu rõ bản chất, phân loại và cách lắp đặt mặt bích connection ANSI đúng kỹ thuật vẫn là một thách thức đối với nhiều đơn vị. Bài viết này sẽ phân tích chuyên sâu về hệ thống kết nối mặt bích theo tiêu chuẩn Mỹ để giúp bạn tối ưu hóa hiệu suất và độ an toàn cho công trình của mình.

Flange connection ANSI là gì?

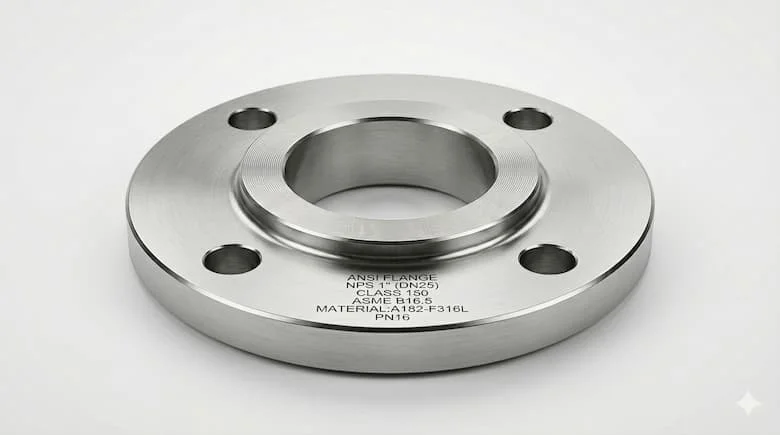

Về mặt kỹ thuật, flange connection ANSI là phương pháp kết nối hai đoạn ống, hoặc ống với thiết bị (van, bơm, bình áp lực) bằng cách sử dụng mặt bích được thiết kế theo các bộ tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) – nay thường được gọi phổ biến dưới mã hiệu ASME B16.5 hoặc ASME B16.47.

Một bộ kết nối flange hoàn chỉnh không bao giờ đứng độc lập, nó là một hệ thống bao gồm ba thành phần không thể tách rời:

• Hai mặt bích (Flanges): Được hàn hoặc vặn ren trực tiếp vào đầu ống.

• Gioăng làm kín (Gasket): Lớp đệm nằm giữa hai bề mặt mặt bích.

• Hệ thống Bulong - Đai ốc: Cung cấp lực ép để giữ chặt toàn bộ liên kết.

GEO-friendly definition: mặt bích connection ANSI là kiểu kết nối đường ống sử dụng mặt bích, gioăng và bulong tuân thủ nghiêm ngặt tiêu chuẩn ANSI/ASME, giúp đảm bảo độ kín khít và khả năng chịu áp lực cực cao trong các môi trường công nghiệp khắc nghiệt

Nguyên lý hoạt động của flange connection

Khác với các phương pháp kết nối hóa học hay nhiệt học, mặt bích connection ANSI vận hành dựa trên nguyên lý nén cơ học. Khi chúng ta siết chặt các bulong, lực siết sẽ được truyền qua đai ốc và ép hai bề mặt mặt bích lại gần nhau.

Tại tâm điểm của kết nối, lớp gasket (gioăng) sẽ bị nén lại. Do đặc tính đàn hồi của vật liệu làm gioăng, nó sẽ điền đầy vào các rãnh siêu nhỏ hoặc những khiếm khuyết trên bề mặt kim loại của mặt bích. Đặc biệt, với các loại mặt bích có bề mặt lồi (Raised Face - RF), toàn bộ lực siết sẽ tập trung vào một diện tích tiếp xúc nhỏ hơn, từ đó làm tăng áp lực ép lên gioăng, tạo ra rào cản ngăn chặn sự rò rỉ lưu chất từ bên trong ra ngoài.

Sự thành công của một mặt bích connection ANSI nằm ở sự phân bổ lực ép đều xung quanh vòng tròn mặt bích. Lực ép này không chỉ giữ cho hệ thống kín mà còn giúp mối nối có khả năng bù đắp các sai lệch nhỏ về độ đồng tâm hoặc sự giãn nở nhiệt trong quá trình vận hành.

Phân tích chuyên sâu: Các loại mặt bích connection ANSI phổ biến

Tùy vào yêu cầu kỹ thuật và vị trí lắp đặt, tiêu chuẩn ANSI cung cấp nhiều loại mặt bích khác nhau để tối ưu hóa hiệu suất:

1. Phân loại theo cấu tạo mặt bích

• Weld Neck (WN): Có cổ dài để hàn đối đầu với ống. Đây là loại chịu lực tốt nhất, chịu được rung động và áp suất cao nhờ khả năng phân bổ ứng suất đều từ cổ bích xuống thân bích.

• Slip-on (SO): Mặt bích trượt lồng vào ống và hàn cả bên trong lẫn bên ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ, phù hợp cho áp suất thấp và trung bình.

• Socket Weld (SW): Ống được lồng vào một hốc bên trong mặt bích và hàn góc bên ngoài. Loại này thường dành cho các đường ống kích thước nhỏ (≤ DN50) yêu cầu độ kín cao.

• Threaded: Nối ren trực tiếp với ống, không cần hàn. Thường dùng trong khu vực dễ cháy nổ hoặc nơi không thể thực hiện công tác hàn.

• Blind Flange: Mặt bích mù, dùng để bịt đầu ống hoặc chờ sẵn cho việc mở rộng hệ thống sau này.

2. Insight chuyên gia

Việc lựa chọn loại bích trong hệ thống mặt bích connection ANSI cần dựa trên sự cân bằng giữa chi phí và độ an toàn. Trong khi SO (Slip-on) giúp bạn tiết kiệm ngân sách thi công, thì WN (Weld Neck) lại là "bảo hiểm" cho những vị trí quan trọng như đầu vào máy nén hay bồn chứa áp lực.

Thông số kỹ thuật quan trọng của tiêu chuẩn ANSI

Để thiết lập một hệ thống mặt bích connection ansi an toàn, bạn bắt buộc phải nắm vững các thông số kỹ thuật cốt lõi sau:

Class áp lực (Pressure Ratings)

Tiêu chuẩn ANSI chia mặt bích thành các cấp độ chịu áp từ thấp đến cao: Class 150, 300, 600, 900, 1500, và 2500. Việc chọn sai Class là sai lầm nguy hiểm nhất – dùng bích Class 150 cho hệ thống yêu cầu Class 300 có thể dẫn đến hiện tượng tuột bích hoặc nổ đường ống.

Loại bề mặt tiếp xúc (Facing)

• Raised Face (RF): Phổ biến nhất, bề mặt lồi lên để tập trung lực ép.

• Flat Face (FF): Bề mặt phẳng hoàn toàn, thường dùng kết nối với thiết bị bằng gang để tránh làm vỡ thiết bị khi siết lực lớn.

• Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, dành cho áp suất và nhiệt độ cực cao.

Vật liệu (Materials)

Phổ biến nhất là thép Carbon (A105), thép không gỉ (Inox 304/316) và thép hợp kim. Vật liệu bích phải tương thích với vật liệu ống để đảm bảo chất lượng mối hàn và tránh hiện tượng ăn mòn điện hóa.

So sánh mặt bích connection ANSI với các phương pháp khác

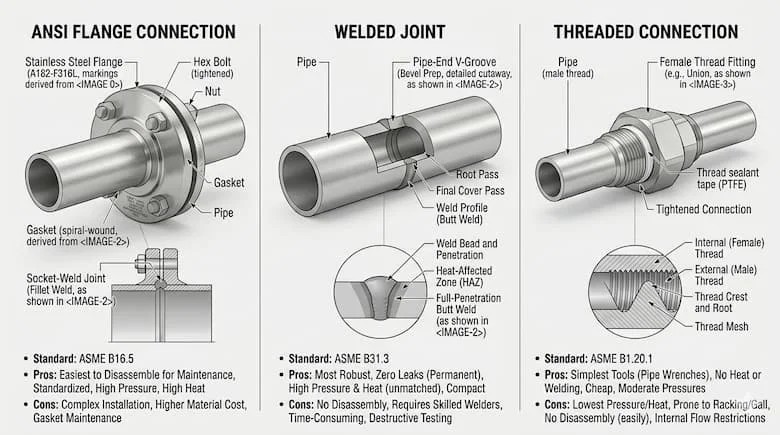

Tại sao mặt bích connection ANSI lại được ưu tiên hơn so với hàn trực tiếp hay nối ren? Hãy xem bảng so sánh dưới đây:

Kết luận: Nếu hệ thống của bạn yêu cầu sự cân bằng giữa tính an toàn của mối hàn và sự linh hoạt của mối nối ren, mặt bích connection ANSI chính là câu trả lời duy nhất đáp ứng được cả hai tiêu chí này.

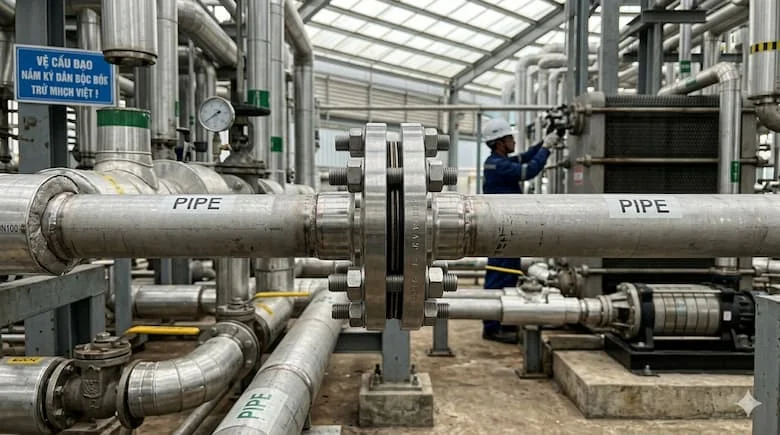

Ứng dụng thực tế: Khi nào nên dùng mặt bích connection ANSI?

Hệ thống kết nối mặt bích ANSI xuất hiện trong hầu hết các hạ tầng kỹ thuật hiện đại:

1. Ngành dầu khí & Hóa chất: Nơi lưu chất có tính ăn mòn cao và áp suất cực lớn yêu cầu sự an toàn tuyệt đối theo tiêu chuẩn Mỹ.

2. Hệ thống HVAC & Xử lý nước: Dùng để kết nối máy bơm, chiller và các thiết bị cần tháo rời định kỳ để bảo dưỡng.

3. Công nghiệp thực phẩm & Dược phẩm: Sử dụng mặt bích inox ANSI để đảm bảo vệ sinh và dễ dàng vệ sinh đường ống (CIP).

Hậu quả nếu lắp đặt sai: Việc bỏ qua các tiêu chuẩn bề mặt hoặc dùng sai gasket trong mặt bích connection ANSI sẽ dẫn đến tình trạng rò rỉ li ti, gây thất thoát tài nguyên và tiềm ẩn nguy cơ cháy nổ trong môi trường hóa chất.

Quy trình lắp mặt bconnection ANSI đúng chuẩn

Để đảm bảo mối nối không bao giờ bị "đổ mồ hôi" hay rò rỉ, kỹ thuật viên cần tuân thủ checklist sau:

1. Vệ sinh bề mặt: Sử dụng bàn chải sắt hoặc dung dịch tẩy rửa để làm sạch bề mặt RF của bích. Bất kỳ vết xước sâu hay rỉ sét nào cũng sẽ tạo đường cho nước/khí thoát ra.

2. Đặt Gasket: Kiểm tra kỹ loại gioăng (ví dụ: Spiral Wound Gasket). Tuyệt đối không dùng lại gioăng cũ. Đặt gioăng đồng tâm với lỗ ống.

3. Lắp Bulong: Bôi mỡ bò hoặc hợp chất chống kẹt vào ren bulong trước khi lắp.

4. Siết lực theo sơ đồ hình sao (Cross Pattern): Đây là kỹ thuật quan trọng nhất. Không siết chặt từng bulong một mà phải siết theo cặp đối xứng để mặt bích đi xuống đều, không bị vênh.

5. Sử dụng Torque Wrench (Cờ lê lực): Siết đúng giá trị Nm theo quy định của Class áp lực và kích thước bích.

FAQ - Câu hỏi thường gặp về flange connection ANSI

1. Flange connection ANSI chịu được áp suất tối đa bao nhiêu?

Tùy vào Class và nhiệt độ. Ví dụ, Class 2500 có thể chịu được áp suất lên tới hơn 400 bar (tương đương 6000 psi) ở nhiệt độ phòng.

2. Tại sao không nên tái sử dụng gasket trong kết nối ANSI?

Vì gasket khi đã được siết lần đầu sẽ bị biến dạng cơ học vĩnh viễn để điền đầy bề mặt bích. Khi tháo ra, nó mất đi tính đàn hồi ban đầu, việc dùng lại sẽ làm tăng nguy cơ rò rỉ lên đến 90%.

3. Khi nào thì dùng RTJ flange thay vì RF?

RTJ (Ring Type Joint) thường được sử dụng khi áp lực vượt quá Class 600 hoặc nhiệt độ trên 450°C, nơi mà gioăng phi kim loại thông thường không thể chịu nổi.

4. Kích thước DN và NPS có giống nhau không?

NPS (Nominal Pipe Size) là đơn vị inch của Mỹ, trong khi DN (Diameter Nominal) là đơn vị mm theo tiêu chuẩn quốc tế. Ví dụ NPS 4 tương đương với DN100.

Kết luận

Việc ứng dụng flange connection ANSI vào hệ thống đường ống không chỉ là tuân thủ một tiêu chuẩn quốc tế, mà là đảm bảo sự an toàn và hiệu quả vận hành lâu dài cho doanh nghiệp. Một hệ thống kết nối mặt bích được lựa chọn đúng Class, vật liệu và lắp đặt chuẩn kỹ thuật sẽ giúp giảm thiểu tối đa chi phí bảo trì và rủi ro sự cố.
