Joint Flange Là Gì? Hướng Dẫn Kỹ Thuật Chọn Và Lắp Đặt Để Chống Rò Rỉ Tuyệt Đối

Bạn đã bao giờ gặp tình huống hệ thống đường ống vừa mới lắp đặt xong, dù đã siết chặt từng con bu lông nhưng vẫn xảy ra hiện tượng rò rỉ khí hoặc thất thoát lưu chất? Hay nghiêm trọng hơn, một vết nứt xuất hiện ngay tại vị trí kết nối chỉ sau vài tháng vận hành do sụt giảm áp suất đột ngột?

Thực tế, nguyên nhân gây ra những sự cố tốn kém này thường không chỉ nằm ở chất lượng vật liệu của ống, mà nằm ở việc hiểu sai và lựa chọn sai joint flange (mối nối mặt bích). Trong kỹ thuật đường ống, mặt bích không đơn thuần là một miếng thép đục lỗ; nó là bộ phận chịu tải, phân phối lực và đảm bảo tính toàn vẹn của cả một công trình. Việc nắm vững kiến thức về joint flange không chỉ giúp tăng tuổi thọ hệ thống mà còn là giải pháp tối ưu nhất để tiết kiệm chi phí bảo trì dài hạn.

1. Mối nối mặt bích là gì? Vai trò và nguyên lý hoạt động

Định nghĩa và vai trò

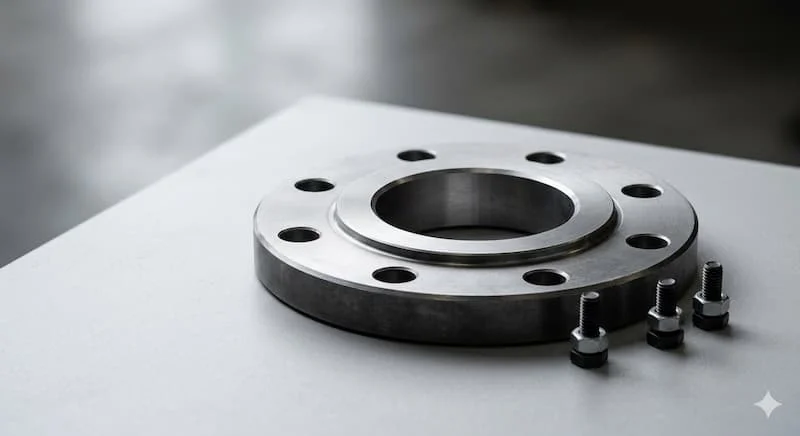

Trong cơ khí và công nghiệp, mối nối mặt bích là một bộ phận kết nối giữa các đoạn ống hoặc giữa ống với thiết bị (máy bơm, van, bình áp lực). Nó tạo ra một mối nối có thể tháo rời nhưng vẫn đảm bảo độ kín khít tuyệt đối.

Khác với mối nối hàn trực tiếp (butt-weld), mối nối mặt bích mang lại ba giá trị cốt lõi:

• Khả năng kết nối linh hoạt: Liên kết các thành phần có vật liệu hoặc tiêu chuẩn khác nhau.

• Làm kín (Sealing): Ngăn chặn sự rò rỉ lưu chất ra môi trường bên ngoài dưới áp suất lớn.

• Tiện lợi trong bảo trì: Cho phép tháo rời các đoạn ống để vệ sinh hoặc thay thế thiết bị mà không cần cắt ống.

Nguyên lý hoạt động của mối nối mặt bích

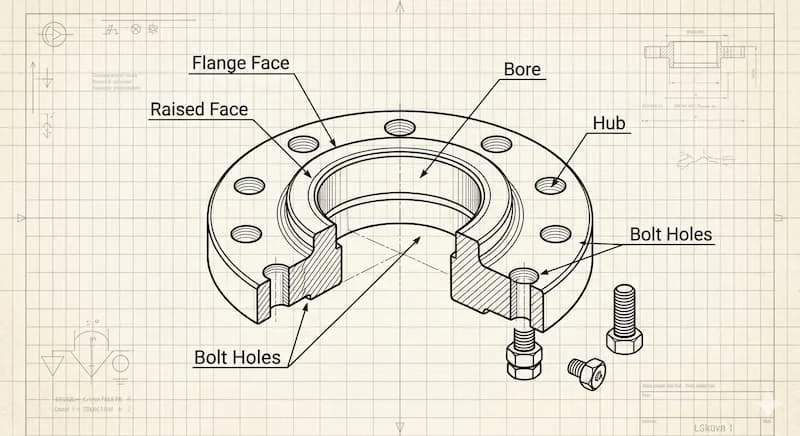

Một mối nối mặt bích hoàn chỉnh không bao giờ đứng một mình. Nó hoạt động dựa trên một hệ thống bao gồm: 2 mặt flange + 1 gasket (gioăng làm kín) + bộ bu lông đai ốc.

Khi ta siết bu lông, lực nén theo phương dọc trục sẽ ép chặt hai mặt bích lại với nhau. Lúc này, miếng gasket ở giữa bị biến dạng dẻo, lấp đầy các rãnh siêu nhỏ trên bề mặt bích, tạo thành một màng ngăn ngăn chặn chất lỏng/khí đi qua. Hiệu quả của mối nối phụ thuộc trực tiếp vào ba yếu tố: Lực siết (Torque), loại gasket phù hợp và độ phẳng bề mặt tiếp xúc.

2. Phân loại mối nối mặt bích theo cấu tạo và ứng dụng

Việc chọn đúng loại cấu tạo quyết định đến 70% độ bền của mối nối dưới các tác động nhiệt và cơ học.

Weld Neck Flange (Bích cổ hàn)

Đây là loại mặt bích có phần cổ dài được hàn đối đầu với ống.

• Ưu điểm: Khả năng phân phối áp suất cực tốt, chịu được rung động và nhiệt độ khắc nghiệt.

• Ứng dụng: Ưu tiên hàng đầu cho hệ thống áp suất cao (Class 600, 900 trở lên) và các đường ống dẫn môi chất nguy hiểm.

Slip-on Flange (Bích hàn trượt)

Loại bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút để ống có thể trượt vào bên trong trước khi hàn.

• Ưu điểm: Giá thành rẻ, dễ dàng căn chỉnh khi lắp đặt.

• Nhược điểm: Khả năng chịu áp thấp hơn Weld Neck do mối hàn góc dễ bị tập trung ứng suất.

• Ứng dụng: Hệ thống nước, khí nén nhẹ hoặc các công trình dân dụng.

Blind Flange (Bích mù/Bích bịt)

Đây là mặt bích không có lỗ ở giữa, dùng để đóng kín đầu ống.

• Vai trò: Ngăn chặn dòng chảy tại các điểm chờ hoặc cuối đường ống. Nó chịu áp lực lớn nhất trong tất cả các loại vì toàn bộ lực ép của dòng lưu chất đều dồn vào tâm bích.

Socket Weld Flange & Lap Joint Flange

• Socket Weld: Dùng cho ống kích thước nhỏ, áp suất cao nhưng cần không gian hẹp.

• Lap Joint: Thường dùng với đầu ống có mặt bích rời (stub end), cực kỳ hữu ích cho hệ thống cần tháo lắp bảo trì thường xuyên hoặc các đường ống vật liệu đắt tiền như Inox (giúp tiết kiệm chi phí thân bích).

3. Thông số kỹ thuật và Tiêu chuẩn quốc tế

Để một mối nối mặt bích hoạt động hiệu quả, nó phải tuân thủ nghiêm ngặt các thông số kỹ thuật. Sai lệch tiêu chuẩn dù chỉ 1mm cũng dẫn đến việc không thể lắp lắp được hoặc gây rò rỉ tức thì.

Kích thước và Áp suất (Rating)

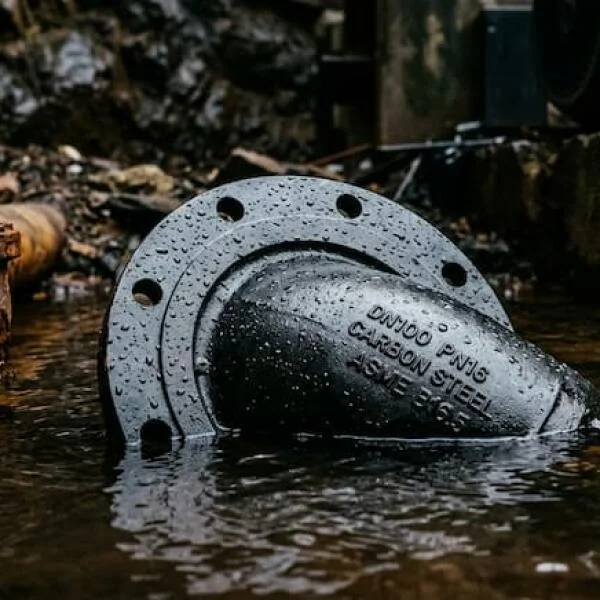

• Kích thước: Thường ký hiệu theo DN (Hệ mét - mm) hoặc NPS (Hệ Inch). Một bích DN100 sẽ tương thích với ống có đường kính danh định tương ứng.

• Cấp áp suất (Class/PN): Ký hiệu như Class 150, 300, 600... hoặc PN10, PN16, PN25. Class càng cao, mặt bích càng dày và số lượng lỗ bu lông càng nhiều để chịu tải tốt hơn.

Vật liệu phổ biến

• Carbon Steel (Thép carbon): Phổ biến nhất, giá rẻ, dùng cho nước, dầu, khí thông thường.

• Stainless Steel (Inox 304, 316): Chống ăn mòn, dùng trong thực phẩm, hóa chất và môi trường biển.

• Alloy Steel (Thép hợp kim): Dùng cho các ứng dụng nhiệt độ cực cao hoặc áp suất siêu cao.

Tiêu chuẩn kỹ thuật cần lưu ý

Việc trộn lẫn các tiêu chuẩn là sai lầm chết người. Bạn cần đảm bảo sự đồng bộ giữa:

• ANSI/ASME (Mỹ): Phổ biến trong ngành dầu khí, năng lượng.

• DIN (Đức/Châu Âu): Tiêu chuẩn hệ mét, phổ biến trong cấp thoát nước và HVAC.

• JIS (Nhật Bản): Thường gặp trong các thiết bị nhập khẩu từ Nhật, Hàn.

Insight chuyên gia: Một mặt bích tiêu chuẩn ANSI Class 150 không bao giờ có thể khớp hoàn toàn với mặt bích tiêu chuẩn JIS 10K về tâm lỗ bu lông, dù kích thước ống có vẻ tương đương.

4. Tại sao chọn sai mối nối mặt bích gây lỗi hệ thống nghiêm trọng?

Hậu quả của việc chọn sai mối nối mặt bích không dừng lại ở việc nhỏ nước. Nó có thể dẫn đến:

1. Phá hủy cấu trúc do áp suất: Nếu lắp bích Class 150 vào hệ thống Class 300, mặt bích sẽ bị biến dạng (vênh), làm nổ gasket dưới áp lực cao.

2. Ăn mòn hóa học: Dùng bích thép carbon cho môi chất axit sẽ gây ra sự ăn mòn điện hóa thần tốc, dẫn đến thủng mối nối chỉ sau vài tuần.

3. Tổn thất năng lượng: Rò rỉ khí nén hoặc hơi nóng qua các khe hở siêu nhỏ do sai kích thước khiến hệ thống phải vận hành bù, gây lãng phí hàng nghìn USD tiền điện mỗi tháng.

5. Ứng dụng và Những sai lầm thường gặp khi lắp đặt joint flange

Ứng dụng thực tế

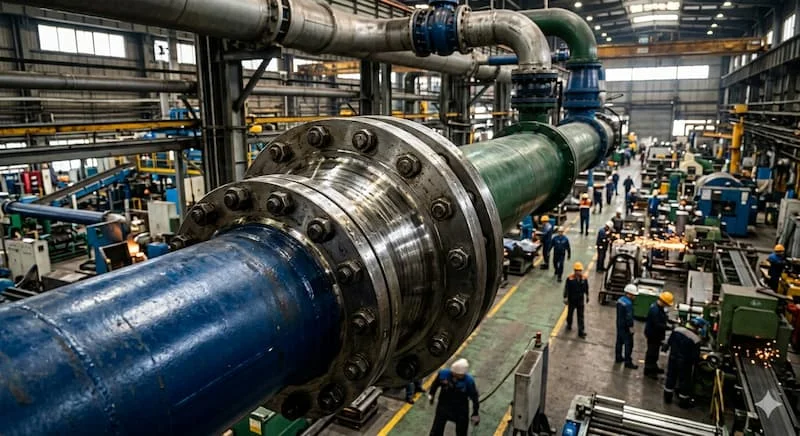

Mối nối mặt bích hiện diện trong hầu hết các lĩnh vực:

• Dầu khí & Hóa chất: Kết nối các bồn chứa và tháp chưng cất.

• Hệ thống HVAC: Kết nối chiller, máy bơm và các trục ống đứng.

• Cấp thoát nước: Các trạm bơm và hệ thống xử lý nước thải đô thị.

80% Lỗi đến từ khâu lắp đặt

Kể cả khi bạn có một chiếc mối nối mặt bích tốt nhất, hệ thống vẫn hỏng nếu:

• Siết bu lông không đều: Gây lệch tâm và làm hỏng gasket một bên.

• Tái sử dụng gasket cũ: Gasket đã biến dạng sẽ không còn khả năng bù lấp bề mặt.

• Sai Class áp suất: Cố tình "ép" các chuẩn khác nhau vào cùng một mối nối.

6. Hướng dẫn chọn và Checklist lắp đặt chuẩn kỹ thuật

Để đảm bảo an toàn, hãy luôn tuân thủ quy trình sau:

Checklist chọn mua:

1. Xác định môi chất: Có tính ăn mòn không? (Chọn Carbon hay Stainless Steel).

2. Thông số vận hành: Áp suất tối đa và nhiệt độ làm việc là bao nhiêu?

3. Tiêu chuẩn kết nối: Hệ thống hiện tại đang dùng ANSI, DIN hay JIS?

4. Phụ kiện đi kèm: Chọn loại Gasket (Non-asbestos, Spiral Wound, hay Teflon) phù hợp với môi chất.

Lưu ý khi lắp đặt:

• Quy tắc hình sao (Star Pattern): Luôn siết bu lông theo thứ tự đối xứng để lực nén dàn đều lên mặt bích.

• Kiểm tra độ phẳng: Đảm bảo hai mặt bích song song, không bị lệch quá mức cho phép trước khi siết.

• Lực siết (Torque): Sử dụng cờ lê lực để siết đúng thông số nhà sản xuất quy định.

7. FAQ - Những câu hỏi thường gặp về mối nối mặt bích

❓ Mối nối mặt bích khác gì mặt bích thường? Thực tế, "flange" là bộ phận đơn lẻ, còn mối nối mặt bích nhấn mạnh vào khái niệm "mối nối hoàn chỉnh", bao gồm mặt bích, gioăng và bu lông để tạo thành một kết cấu kín.

❓ Khi nào nên dùng Weld Neck Flange thay vì Slip-on? Nên dùng Weld Neck khi hệ thống có áp suất cao (Class 300+), nhiệt độ thay đổi liên tục hoặc có rung động mạnh để tránh nứt mối hàn.

❓ Có thể dùng lại mặt bích sau khi tháo ra không? Có, mặt bích thép có thể tái sử dụng nếu bề mặt không bị trầy xước sâu hoặc biến dạng. Tuy nhiên, tuyệt đối không dùng lại gasket cũ.

❓ Làm sao để nhận biết mặt bích kém chất lượng? Mặt bích kém thường có bề mặt gia công thô, lỗ bu lông không đồng tâm, hoặc vật liệu chứa tạp chất dễ bị rỉ sét ngay cả khi chưa sử dụng.

Kết luận

Joint flange là mắt xích quan trọng nhất trong việc duy trì sự ổn định của hệ thống đường ống công nghiệp. Hiểu rõ về phân loại, tiêu chuẩn và quy trình lắp đặt không chỉ là yêu cầu kỹ thuật mà còn là trách nhiệm đảm bảo an toàn vận hành. Đừng để một lựa chọn sai lầm nhỏ dẫn đến những thiệt hại kinh tế khổng lồ.
