Mặt bích DN80: Thông số kỹ thuật chuyên sâu và kinh nghiệm lựa chọn chuẩn xác

Trong lĩnh vực thi công cơ điện và hạ tầng đường ống, một tình huống "dở khóc dở cười" mà nhiều nhà thầu gặp phải chính là đặt mua mặt bích DN80 nhưng khi đưa vào lắp đặt lại không khớp với hệ thống hiện có. Hoặc tệ hơn, sau khi đã hoàn tất lắp đặt và vận hành, hệ thống bắt đầu xuất hiện các vết rò rỉ tại mối nối dù bu lông đã được siết chặt.

Thực tế, "DN80" không đơn giản chỉ là một con số đo lường 80mm thông thường. Trong ngành phụ kiện công nghiệp, chỉ cần sai lệch một thông số nhỏ về tiêu chuẩn lỗ hay áp lực, toàn bộ lô hàng có thể trở thành phế liệu. Việc hiểu đúng bản chất kỹ thuật của mặt bích DN 80 trước khi chọn mua không chỉ giúp bạn tối ưu chi phí mà còn đảm bảo an toàn tuyệt đối cho toàn bộ công trình.

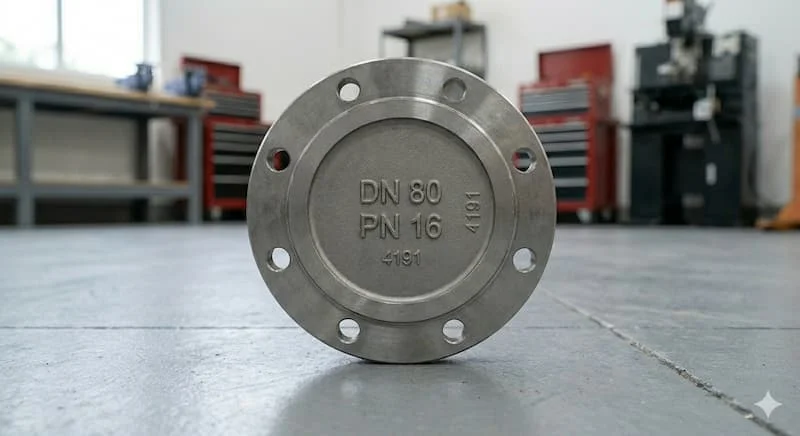

Mặt bích DN 80 là gì? Định nghĩa theo quy chuẩn kỹ thuật

Mặt bích DN 80 là phụ kiện cơ khí có dạng hình đĩa, được sử dụng để kết nối các đoạn ống, van, máy bơm hoặc các thiết bị đo lường trên hệ thống đường ống. Ký hiệu DN viết tắt của Diameter Nominal (Đường kính danh nghĩa), một tiêu chuẩn định danh quốc tế để phân loại kích thước ống và phụ kiện.

Cần lưu ý rằng DN80 không phải là đường kính ngoài thực tế của ống. Trong hệ tiêu chuẩn ống thép, mặt bích DN80 thường đi cùng với đường ống có đường kính ngoài (OD) khoảng 88.9mm. Vai trò cốt lõi của mặt bích là tạo ra một liên kết có thể tháo rời, giúp việc bảo trì, vệ sinh và thay thế các linh kiện trong hệ thống trở nên linh hoạt mà không cần phải cắt bỏ đoạn ống như phương pháp hàn trực tiếp.

Nguyên lý hoạt động của mặt bích DN 80

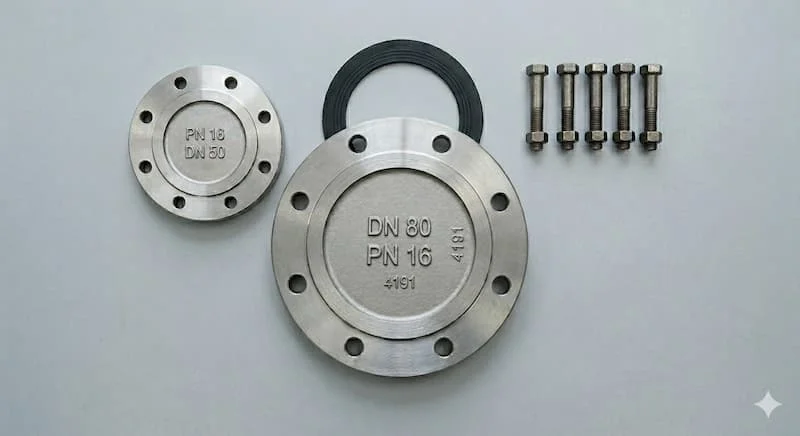

Cơ chế vận hành của mặt bích DN 80 dựa trên sự kết hợp lực ép giữa các bề mặt để tạo ra môi trường kín khít tuyệt đối. Khi hai mặt bích được áp sát vào nhau, một lớp gioăng làm kín (gasket) sẽ được đặt ở giữa.

Quá trình làm kín diễn ra thông qua ba thành phần chính:

• Hệ thống bu lông: Cung cấp lực siết cần thiết để nén hai mặt bích lại với nhau.

• Bề mặt flange (mặt bích): Điểm tựa vững chắc để truyền lực ép lên gioăng.

• Gasket (Gioăng): Vật liệu đệm (cao su, chì, hoặc teflon) có nhiệm vụ lấp đầy các khe hở siêu nhỏ trên bề mặt kim loại.

Nhấn mạnh: Một mối nối mặt bích không đạt chuẩn kỹ thuật (siết lực không đều, dùng sai loại gioăng) chính là nguyên nhân hàng đầu gây ra hiện tượng rò rỉ lưu chất, ảnh hưởng đến hiệu suất và an toàn của hệ thống.

Phân loại mặt bích DN 80 phổ biến trên thị trường

Để chọn đúng loại mặt bích tối ưu cho dự án, người dùng cần phân loại dựa trên kiểu dáng, tiêu chuẩn và vật liệu.

1. Phân loại theo kiểu bích (Flange Type)

• Bích hàn cổ (Weld Neck): Có phần cổ dài để hàn đối đầu trực tiếp với ống. Loại này chịu áp lực và nhiệt độ cực cao, thường dùng trong dầu khí, hóa chất.

• Bích hàn trượt (Slip-on): Lỗ trong lớn hơn ống một chút để trượt ống vào bên trong rồi hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt và giá thành hợp lý.

• Bích mù (Blind): Không có lỗ ở giữa, dùng để chặn hoàn toàn dòng chảy ở cuối đường ống hoặc các đầu chờ bảo trì.

• Bích ren (Threaded): Kết nối bằng ren thay vì hàn, thích hợp cho hệ thống áp suất thấp hoặc khu vực không thể dùng lửa hàn.

2. Phân loại theo tiêu chuẩn kỹ thuật

Đây là "điểm mù" khiến nhiều người mua sai hàng. Mỗi tiêu chuẩn có cách bố trí lỗ bu lông khác nhau:

• Tiêu chuẩn DIN (Đức/Châu Âu): Các thông số tính theo hệ mét, ký hiệu áp lực là PN (PN10, PN16...).

• Tiêu chuẩn JIS (Nhật Bản): Rất phổ biến tại Việt Nam với các chuẩn JIS 5K, 10K, 20K.

• Tiêu chuẩn ANSI (Mỹ): Dùng các cấp Class như 150, 300.

Insight: Một mặt bích DN 80 DIN tuyệt đối không thể lắp vừa với một chiếc van tiêu chuẩn DN80 JIS do khoảng cách các lỗ bu lông hoàn toàn khác nhau.

3. Phân loại theo vật liệu

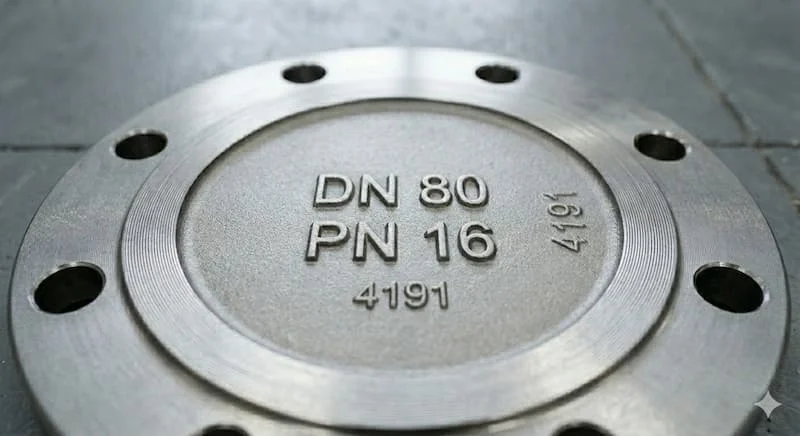

Thông số kỹ thuật mặt bích DN 80 cần biết

Việc nắm vững bộ thông số kỹ thuật là chìa khóa để bạn không bao giờ mua sai hàng. Chỉ cần lệch một thông số PCD (Pitch Circle Diameter), bạn sẽ không thể xỏ được bu lông qua lỗ bích.

• Đường kính danh nghĩa (DN): 80mm.

• Đường kính ngoài ống (OD): ~88.9 mm (đây là kích thước ống thực tế sẽ lắp vào bích).

• PCD (Đường kính tâm lỗ bu lông): Khoảng cách đo từ tâm lỗ bu lông này sang tâm lỗ bu lông đối diện.

• Số lỗ bu lông: Tùy tiêu chuẩn mà DN80 có thể có 4 lỗ hoặc 8 lỗ.

• Độ dày bích: Quyết định khả năng chịu áp lực PN. Bích càng dày thì khả năng chịu áp càng lớn.

Nhấn mạnh: Luôn phải đối chiếu thông số PCD trên bản vẽ kỹ thuật trước khi xác nhận đơn hàng.

So sánh DN80 với các kích thước lân cận (DN65, DN100)

Kích thước DN80 thường được coi là "tỷ lệ vàng" trong các hệ thống cấp thoát nước và PCCC tầng hầm.

• So với DN65: DN80 cung cấp lưu lượng lớn hơn khoảng 50%, phù hợp cho các trục thoát nước chính của tòa nhà.

• So với DN100: DN80 gọn nhẹ hơn, giúp tiết kiệm không gian lắp đặt trong các hộp kỹ thuật hẹp mà vẫn đảm bảo được áp suất vận hành cần thiết.

Khi nào nên chọn DN80? Khi hệ thống yêu cầu lưu lượng trung bình, áp suất ổn định và linh kiện thay thế phổ biến, dễ tìm kiếm trên thị trường.

Vì sao cần chọn đúng mặt bích DN80 chất lượng?

Sử dụng mặt bích kém chất lượng hoặc sai thông số không chỉ gây thiệt hại về kinh tế mà còn tiềm ẩn nguy cơ mất an toàn:

1. Đảm bảo kín nước: Mặt bích chuẩn có bề mặt phẳng mịn, không bị rỗ, giúp gioăng phát huy tối đa tác dụng làm kín.

2. An toàn áp lực: Tránh tình trạng nứt vỡ bích khi hệ thống xảy ra hiện tượng "búa nước" hoặc áp suất tăng đột ngột.

3. Hậu quả nếu sai: Rò rỉ lưu chất gây thất thoát tài nguyên, hỏng hóc máy móc lân cận (đặc biệt là thiết bị điện), và chi phí dừng hệ thống để sửa chữa thường cao gấp nhiều lần giá trị chiếc mặt bích ban đầu.

Ứng dụng thực tế của mặt bích DN 80

Nhờ kích thước phổ biến và tính linh hoạt, mặt bích DN80 có mặt trong hầu hết các công trình hạ tầng:

• Hệ thống cấp thoát nước: Kết nối các đường ống dẫn nước sạch đô thị.

• Hệ thống PCCC: Kết nối các trụ cứu hỏa, họng tiếp nước và máy bơm chữa cháy.

• Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước lạnh cho điều hòa trung tâm.

• Nhà máy công nghiệp: Kết nối các bồn chứa hóa chất hoặc dây chuyền sản xuất thực phẩm.

Sai lầm thường gặp và cách chọn mặt bích DN80 đúng chuẩn

Những sai lầm phổ biến:

• Nhầm DN với OD: Nghĩ rằng DN80 là đường kính ống đúng 80mm (thực tế là 88.9mm).

• Không kiểm tra tiêu chuẩn: Mua bích theo thói quen mà không xem thiết bị (van, bơm) đi kèm đang dùng chuẩn gì.

• Chọn sai PN: Dùng bích PN10 cho hệ thống yêu cầu PN16.

• Bỏ qua môi trường: Dùng bích thép thường cho môi trường nước biển dẫn đến han gỉ chỉ sau vài tuần.

Quy trình chọn mặt bích chuẩn:

1. Xác định DN: Chắc chắn là DN80 (3 inch).

2. Chọn tiêu chuẩn: DIN, JIS hay ANSI?

3. Chọn áp lực: PN10, PN16 hay PN25?

4. Chọn vật liệu: Thép carbon, mạ kẽm hay Inox?

5. Kiểm tra chứng chỉ: Luôn yêu cầu chứng chỉ CO/CQ từ nhà cung cấp để đảm bảo nguồn gốc và chất lượng.

Hướng dẫn lắp đặt mặt bích DN80 đúng kỹ thuật

Để mối nối đạt độ bền cao nhất, hãy tuân thủ các bước sau:

1. Làm sạch bề mặt: Dùng khăn lau sạch bụi bẩn, rỉ sét trên bề mặt tiếp xúc của mặt bích.

2. Lắp gasket: Đặt gioăng đúng vị trí trung tâm, không để bị lệch.

3. Siết bu lông theo hình sao: Không siết chặt từng con một theo vòng tròn. Hãy siết đối xứng (hình ngôi sao) để lực ép dàn đều, tránh làm vênh mặt bích.

4. Kiểm tra: Sau khi hệ thống vận hành ổn định, nên kiểm tra lại độ chặt của bu lông sau 24h.

FAQ - Những câu hỏi thường gặp về mặt bích DN80

1. Mặt bích DN80 thực tế là bao nhiêu mm?

Đường kính danh nghĩa là 80mm, nhưng thực tế nó dùng cho ống có đường kính ngoài (OD) khoảng 88.9mm.

2. Mặt bích DN80 JIS có lắp vừa với tiêu chuẩn DIN không?

Không. Mặc dù cùng kích thước DN80 nhưng tâm lỗ bu lông khác nhau, bạn sẽ không thể lắp vừa.

3. PN16 và PN10 khác nhau ở điểm nào?

Khác nhau về khả năng chịu áp suất (16 bar so với 10 bar). Thông thường bích PN16 sẽ dày hơn bích PN10.

4. Khi nào nên dùng mặt bích Inox DN80?

Dùng cho môi trường có tính ăn mòn cao như nước biển, hóa chất hoặc yêu cầu vệ sinh an toàn thực phẩm.

Kết luận

Mặt bích DN80 là một mắt xích nhỏ nhưng vô cùng quan trọng trong sự vận hành của toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn đúng tiêu chuẩn, áp lực và vật liệu không chỉ giúp bạn tiết kiệm chi phí vật tư mà còn loại bỏ hoàn toàn các rủi ro rò rỉ, cháy nổ trong tương lai.
