Bích thép DN80: Thông số kỹ thuật chuyên sâu và kinh nghiệm lựa chọn chuẩn xác

Trong lĩnh vực thi công cơ điện và hạ tầng đường ống, một tình huống "dở khóc dở cười" mà nhiều nhà thầu gặp phải chính là đặt mua bích thép DN80 nhưng khi đưa vào công trình lại không thể lắp được. Nguyên nhân thường không nằm ở chất lượng vật liệu mà nằm ở sự sai lệch về tiêu chuẩn: lỗ bu lông không khớp, đường kính ngoài lệch vài milimet hoặc áp lực chịu tải không tương xứng.

Chỉ cần sai một thông số nhỏ trên bản vẽ kỹ thuật, toàn bộ lô hàng có thể trở thành phế liệu, gây lãng phí chi phí và làm chậm tiến độ dự án. Vì vậy, hiểu đúng về bản chất và các quy chuẩn của bích thép DN80 là bước đi tiên quyết để đảm bảo sự vận hành ổn định cho hệ thống của bạn.

Bích thép DN80 là gì? Định nghĩa theo quy chuẩn kỹ thuật

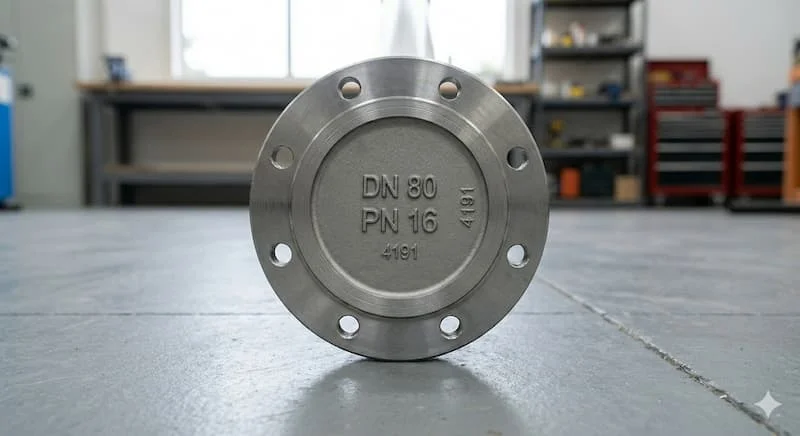

Bích thép DN 80 là phụ kiện cơ khí có dạng hình đĩa, được chế tạo từ thép, dùng để kết nối các đoạn ống có đường kính danh nghĩa (Diameter Nominal) là 80mm. Trong hệ thống đo lường quốc tế, DN80 tương ứng với kích thước ống khoảng 3 inch, với đường kính ngoài (Outside Diameter - OD) thực tế thường rơi vào khoảng 88.9mm hoặc 90mm tùy thuộc vào tiêu chuẩn sản xuất.

Vai trò cốt lõi của mặt bích thép DN 80 bao gồm:

• Kết nối linh hoạt: Cho phép ghép nối ống với ống, ống với van, máy bơm hoặc các thiết bị đo lường.

• Dễ dàng bảo trì: Khác với mối hàn chết, mặt bích giúp người thợ có thể tháo rời từng đoạn hệ thống để kiểm tra hoặc thay thế linh kiện mà không cần cắt ống.

• Chịu tải và làm kín: Tạo ra một điểm nối vững chắc, có khả năng chịu được áp suất dòng chảy bên trong hệ thống.

Nguyên lý hoạt động của bích thép DN 80

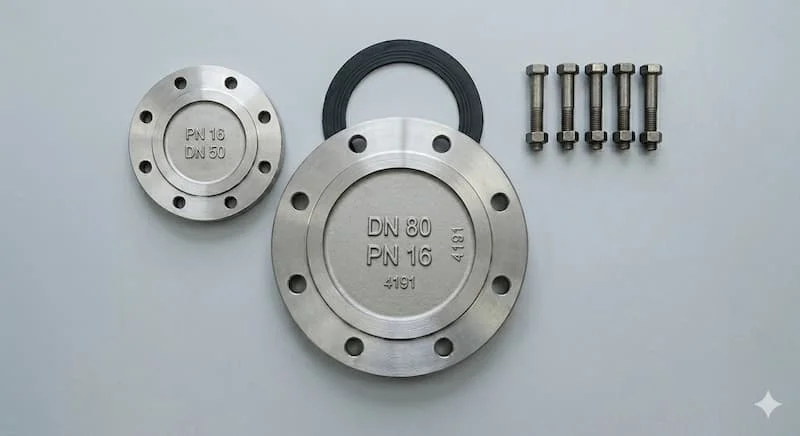

Cơ chế vận hành của bích thép DN 80 dựa trên sự kết hợp lực ép cơ học để tạo ra môi trường kín khít tuyệt đối. Khi hai mặt bích được áp sát vào nhau, một lớp gioăng (gasket) bằng cao su, chì hoặc teflon sẽ được đặt ở giữa.

Quá trình làm kín diễn ra thông qua việc siết chặt hệ thống bu lông xuyên qua các lỗ bích. Lực siết này ép chặt gioăng làm kín vào các rãnh hoặc bề mặt của mặt bích, lấp đầy mọi kẽ hở li ti để ngăn chặn lưu chất rò rỉ ra ngoài. Cần nhấn mạnh rằng, độ kín của hệ thống không chỉ nằm ở chất lượng bích mà còn phụ thuộc vào kỹ thuật siết bu lông đều tay và việc chọn đúng loại gioăng phù hợp với nhiệt độ, hóa chất của dòng chảy.

Phân loại bích thép DN 80 phổ biến hiện nay

Việc phân loại rõ ràng giúp kỹ sư và đơn vị thu mua chọn đúng loại bích tối ưu cho cả công năng lẫn ngân sách.

1. Phân loại theo kiểu dáng cấu tạo

• Slip-on Flange (Bích hàn lồng): Loại này có lỗ trong lớn hơn ống một chút để trượt ống vào bên trong rồi hàn cả mặt trong lẫn mặt ngoài. Đây là lựa chọn phổ biến vì dễ lắp đặt và giá thành hợp lý.

• Weld Neck Flange (Bích hàn cổ): Có phần cổ cao để hàn đối đầu trực tiếp với đầu ống. Loại này chịu được áp suất cực cao và rung động mạnh.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để chặn hoàn toàn dòng chảy ở cuối đường ống hoặc các đầu chờ.

• Socket Weld Flange (Bích hàn bọc đúc): Thường dùng cho các hệ thống ống áp lực cao nhưng kích thước DN nhỏ.

2. Phân loại theo tiêu chuẩn kỹ thuật (Vô cùng quan trọng)

Đây là "điểm mù" khiến nhiều người mua sai hàng. Mỗi tiêu chuẩn có cách bố trí lỗ bu lông khác nhau:

• Tiêu chuẩn DIN (Đức/Châu Âu): Các thông số tính theo hệ mét, thường dùng cho các dự án hạ tầng nước.

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam với các chuẩn như JIS 10K, JIS 20K.

• Tiêu chuẩn ANSI (Mỹ): Dùng cho hệ thống dầu khí, hóa chất với các cấp Class 150, Class 300.

3. Phân loại theo áp lực và vật liệu

• Áp lực: Phổ biến nhất là PN10 (10 bar), PN16 (16 bar) và PN25 (25 bar). Việc chọn PN16 cho hệ thống chỉ có áp lực 5 bar là lãng phí, nhưng chọn PN10 cho hệ thống 15 bar sẽ dẫn đến rủi ro cháy nổ.

• Vật liệu: Thép carbon (giá rẻ), thép mạ kẽm (chống gỉ tốt hơn) và Inox 304/316 (dùng cho môi trường ăn mòn cao, thực phẩm).

Thông số kỹ thuật bích thép DN 80 cần biết

Để đảm bảo khả năng lắp ghép, bạn cần nắm lòng bộ thông số kỹ thuật dưới đây. Chỉ cần sai lệch thông số PCD (Pitch Circle Diameter), bạn sẽ không thể xỏ bu lông qua lỗ bích.

So sánh DN80 với các kích thước lân cận

Tại sao lại chọn DN80 thay vì DN65 hay DN100?

• Lưu lượng: DN80 cung cấp khả năng dẫn tải lưu lượng vừa phải, lớn hơn khoảng 50% so với DN65 nhưng gọn nhẹ hơn nhiều so với DN100.

• Tính phổ biến: DN80 là kích thước chuẩn cho các trụ cứu hỏa và các đường ống nhánh chính trong tòa nhà, giúp việc tìm kiếm vật tư thay thế cực kỳ dễ dàng.

Vì sao phải chọn đúng bích thép DN 80 chất lượng?

Sự chủ quan trong việc chọn mặt bích có thể dẫn đến những hệ lụy đắt giá:

1. Đảm bảo an toàn áp lực: Một bích thép kém chất lượng có thể bị nứt chân chim dưới áp lực cao, gây hiện tượng "nổ" đường ống cực kỳ nguy hiểm.

2. Chống rò rỉ lâu dài: Bích chuẩn có bề mặt phẳng mịn, giúp bảo vệ gioăng khỏi bị xén đứt, duy trì độ kín cho hệ thống hàng chục năm.

3. Tối ưu chi phí: Việc phải dừng hệ thống để thay thế một mặt bích hỏng tốn kém gấp nhiều lần giá trị của chính phụ kiện đó.

Ứng dụng thực tế và sai lầm thường gặp

Bích thép DN 80 là "xương sống" trong các hệ thống:

• PCCC: Kết nối các họng tiếp nước và máy bơm chữa cháy.

• HVAC: Hệ thống điều hòa trung tâm dùng ống thép.

• Cấp thoát nước: Các trạm xử lý nước thải công nghiệp.

Những sai lầm cần tránh:

• Nhầm DN với OD: Nghĩ rằng DN80 là đường kính ngoài đúng 80mm (thực tế là ~88.9mm).

• Lắp bích JIS vào tiêu chuẩn DIN: Dù cùng kích thước DN80 nhưng tâm lỗ bu lông lệch nhau vài milimet dẫn đến không lắp được.

• Bỏ qua môi trường: Sử dụng bích thép thường cho môi trường nước biển hoặc hóa chất khiến bích bị ăn mòn chỉ sau vài tháng.

Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật

Quy trình chọn mua 5 bước:

1. Xác định kích thước: Chắc chắn ống của bạn là DN80 (3").

2. Chọn tiêu chuẩn: Kiểm tra thiết bị đi kèm (van, bơm) đang dùng chuẩn gì (JIS, DIN hay ANSI?).

3. Xác định áp suất: Hệ thống vận hành ở bao nhiêu bar?

4. Chọn vật liệu: Có cần mạ kẽm hay dùng inox không?

5. Kiểm tra chứng từ: Luôn yêu cầu chứng chỉ CO (Xuất xứ) và CQ (Chất lượng).

Kỹ thuật lắp đặt chuẩn chuyên gia:

• Làm sạch: Lau sạch rỉ sét, dầu mỡ trên bề mặt bích.

• Đặt gioăng: Căn chỉnh gioăng nằm chính tâm, không bị lệch.

• Siết bu lông: Siết theo hình sao (siết đối xứng từng cặp bu lông) để lực ép dàn đều, tránh hiện tượng vênh mặt bích.

FAQ - Những câu hỏi thường gặp về bích thép DN 80

1. Bích thép DN80 thực tế là bao nhiêu mm?

Đường kính ngoài của ống đi với bích DN80 thường là 88.9mm. Còn đường kính ngoài của bản thân mặt bích sẽ dao động từ 185mm đến 200mm tùy tiêu chuẩn áp lực.

2. Tôi có thể dùng bích DN80 tiêu chuẩn JIS cho van tiêu chuẩn DIN không?

Tuyệt đối không. Số lỗ bu lông có thể giống nhau nhưng khoảng cách tâm lỗ (PCD) khác nhau, bạn sẽ không thể xỏ bu lông qua được.

3. Khi nào nên dùng bích mạ kẽm thay vì bích đen?

Nên dùng bích mạ kẽm cho hệ thống dẫn nước sạch, hệ thống PCCC hoặc các đường ống đặt ngoài trời để chống rỉ sét.

Kết luận

Việc lựa chọn bích thép DN80 đúng chuẩn không chỉ là câu chuyện về kích thước, mà còn là bài toán về sự đồng bộ kỹ thuật và tính an toàn bền vững cho công trình. Hiểu rõ sự khác biệt giữa các tiêu chuẩn JIS, DIN, ANSI và nắm chắc thông số PCD sẽ giúp bạn loại bỏ hoàn toàn rủi ro sai lỗi vật tư.
