Flange 25 mm: Giải pháp kết nối tối ưu và cẩm nang lựa chọn chuẩn xác

Trong lĩnh vực lắp đặt đường ống, đôi khi những sai sót nhỏ nhất lại dẫn đến những hệ quả tốn kém nhất. Bạn đã bao giờ đặt mua một chiếc mặt bích dựa trên thông số "flange 25 mm" nhưng khi đưa vào thi công lại hoàn toàn không khớp với hệ thống hiện có? Hoặc tệ hơn, hệ thống vẫn rò rỉ dù các thợ kỹ thuật đã siết chặt bu lông đến mức tối đa?

Thực tế, "25 mm" không đơn thuần là một con số đo lường kích thước vật lý. Trong ngành phụ kiện cơ khí, chỉ cần sai lệch một tiêu chuẩn hay một đơn vị định danh, toàn bộ lô hàng có thể trở thành phế liệu. Việc hiểu đúng bản chất kỹ thuật của mặt bích 25 mm trước khi chọn mua không chỉ giúp bạn tiết kiệm chi phí mà còn đảm bảo sự vận hành trơn tru cho hệ thống.

Flange 25 mm là gì? Định nghĩa và những lưu ý quan trọng

Flange 25 mm (hay mặt bích 25 mm) là phụ kiện cơ khí được sử dụng để kết nối các đoạn ống, van hoặc thiết bị đo lường trên hệ thống đường ống. Tuy nhiên, thuật ngữ "25 mm" thường gây nhầm lẫn lớn giữa người mua và người bán nếu không đi kèm định danh tiêu chuẩn.

Thông thường, mặt bích 25 mm được hiểu theo hai cách phổ biến:

• Định danh theo kích thước danh định (DN25): Đây là cách gọi phổ biến nhất trong các hệ thống tiêu chuẩn DIN (Đức), JIS (Nhật) hoặc ANSI (Mỹ). Ống đi cùng mặt bích DN25 thường có đường kính ngoài thực tế khoảng 33.4mm đến 34mm.

• Định danh theo đường kính thực tế (25 mm OD): Trong một số hệ thống ống nhựa hoặc ống đặc thù, người dùng gọi mặt bích theo đúng đường kính ngoài của ống là 25mm.

Vì vậy, bước đầu tiên và quan trọng nhất là bạn cần xác định hệ thống của mình đang sử dụng định danh theo tiêu chuẩn nào để chọn loại mặt bích có lỗ trong (bore) tương ứng.

Nguyên lý hoạt động của mặt bích 25 mm

Nguyên lý cốt lõi của mặt bích là tạo ra một liên kết có thể tháo rời giữa hai đầu ống hoặc giữa ống và thiết bị. Thay vì hàn chết các điểm nối, việc sử dụng mặt bích cho phép kỹ thuật viên dễ dàng tháo dỡ để bảo trì hoặc thay thế linh kiện.

Mối liên kết này được hoàn thiện dựa trên ba thành phần không thể tách rời:

1. Thân mặt bích (Flange): Điểm tựa vững chắc để truyền lực ép.

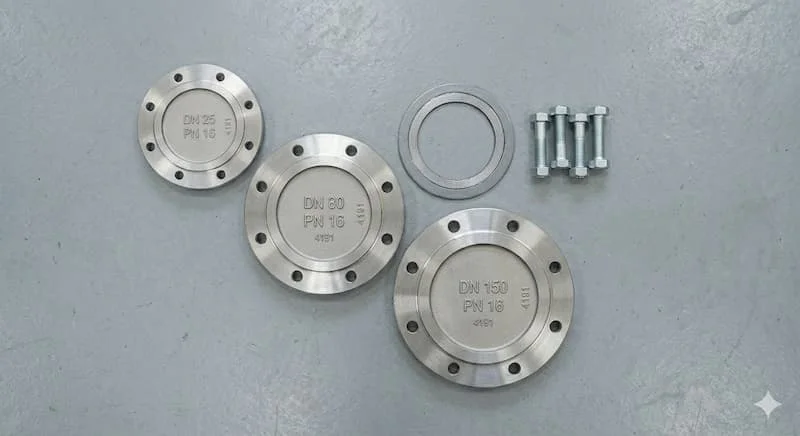

2. Hệ thống bu lông: Cung cấp lực siết cần thiết để nén các bề mặt lại với nhau.

3. Gioăng làm kín (Gasket): Lớp đệm nằm giữa hai mặt bích. Khi bu lông được siết chặt, gioăng bị biến dạng nhẹ để lấp đầy các khe hở siêu nhỏ trên bề mặt tiếp xúc, ngăn chặn dòng lưu chất rò rỉ.

Một chiếc mặt bích 25 mm dù chất lượng đến đâu cũng sẽ không thể làm kín nếu quy trình lắp đặt sai kỹ thuật hoặc sử dụng loại gasket không phù hợp với nhiệt độ và áp suất của lưu chất.

Phân loại mặt bích 25 mm phổ biến trên thị trường

Việc phân loại mặt bích giúp người dùng tối ưu hóa hiệu suất làm việc dựa trên đặc thù của từng hệ thống dẫn.

1. Phân loại theo kiểu kết nối

• Slip-on Flange (Bích hàn lồng): Loại bích rỗng được trượt vào đầu ống rồi hàn cả trong lẫn ngoài. Phù hợp cho các hệ thống áp suất thấp và dễ lắp đặt.

• Weld Neck Flange (Bích hàn cổ): Có phần cổ dài để hàn đối đầu trực tiếp với ống. Loại này chịu lực cực tốt, dùng cho hệ thống áp suất cao hoặc rung động mạnh.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn dòng chảy tại các điểm chờ.

• Threaded Flange (Bích ren): Kết nối bằng ren thay vì hàn, thích hợp cho các khu vực dễ cháy nổ không thể dùng lửa hoặc ống kích thước nhỏ.

2. Phân loại theo tiêu chuẩn kỹ thuật

Mỗi khu vực địa lý thường tuân theo một tiêu chuẩn riêng biệt, và chúng không thể lắp lẫn với nhau:

• Tiêu chuẩn DIN (Châu Âu): Thường đi kèm với các cấp áp suất PN (PN10, PN16...).

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến với các chuẩn 5K, 10K, 20K.

• Tiêu chuẩn ANSI (Mỹ): Sử dụng các cấp Class như Class 150, Class 300.

3. Phân loại theo vật liệu

Thông số kỹ thuật mặt bích 25 mm cần nắm vững

Để chọn mua chính xác loại mặt bích 25 mm, bạn cần đặc biệt quan tâm đến các thông số sau đây trên bản vẽ kỹ thuật:

• Kích thước DN: Thường là DN25, tương ứng với đường kính ngoài ống thép là 34mm.

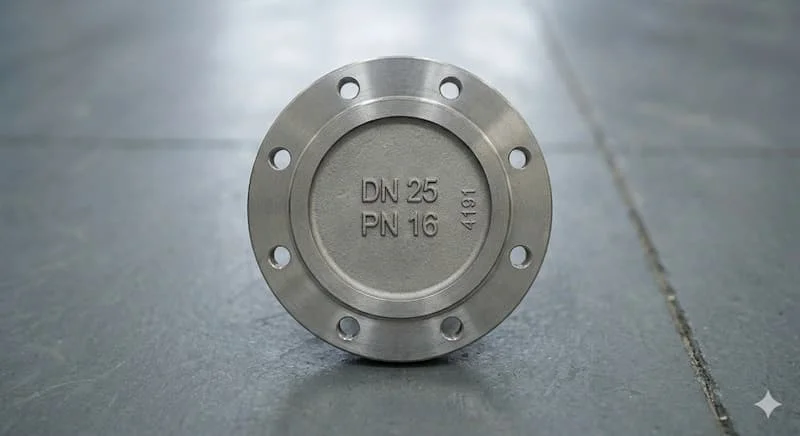

• Đường kính tâm lỗ bu lông (PCD): Đây là thông số quan trọng nhất. Nếu PCD của mặt bích mới lệch 1mm so với mặt bích cũ, bạn sẽ không thể xỏ bu lông qua.

• Số lượng lỗ bu lông: Thông thường là 4 lỗ cho kích thước này.

• Độ dày (Thickness): Quyết định khả năng chịu áp lực của bích.

• Áp suất định danh (PN): Phải tương thích với áp suất của bơm và van trong hệ thống.

So sánh mặt bích 25 mm với các kích thước lân cận

Trong thiết kế hệ thống, việc chọn kích thước DN25 thường là sự cân bằng giữa lưu lượng và không gian lắp đặt:

• DN20 vs DN25: DN25 cung cấp lưu lượng lớn hơn đáng kể nhưng vẫn giữ được sự nhỏ gọn, phù hợp cho các nhánh phụ trong tòa nhà.

• DN25 vs DN32: DN25 dễ tìm kiếm phụ kiện thay thế hơn do đây là kích thước tiêu chuẩn cực kỳ phổ biến trong các trạm bơm mini và hệ thống HVAC.

Vì sao cần chọn đúng mặt bích 25 mm chất lượng?

Sử dụng sai loại mặt bích không chỉ gây rò rỉ mà còn tiềm ẩn nhiều rủi ro về an toàn:

1. An toàn áp lực: Nếu dùng bích PN10 cho hệ thống có áp suất 15 bar, hiện tượng bục mặt bích hoặc gãy bu lông hoàn toàn có thể xảy ra.

2. Chống rò rỉ: Mặt bích chuẩn có bề mặt phẳng mịn, giúp bảo vệ gioăng khỏi bị xén đứt, đảm bảo hệ thống kín khít tuyệt đối.

3. Hậu quả kinh tế: Chi phí sửa chữa, thay thế và thời gian dừng máy (downtime) thường cao gấp nhiều lần giá trị của một chiếc mặt bích ban đầu.

Sai lầm thường gặp và cách chọn mua đúng chuẩn

Những sai lầm phổ biến:

• Nhầm lẫn giữa DN và mm: Nghĩ rằng mặt bích 25 mm là đường kính lỗ trong đúng 25.0mm (trong khi hệ ống thép DN25 cần lỗ trong lớn hơn 34mm).

• Không kiểm tra tiêu chuẩn: Mua bích tiêu chuẩn JIS nhưng lắp cho van tiêu chuẩn DIN. Kết quả là tâm lỗ bu lông bị lệch hoàn toàn.

• Bỏ qua môi trường làm việc: Sử dụng bích thép carbon cho môi trường nước biển, dẫn đến rỉ sét và hư hỏng chỉ sau vài tháng.

Checklist chọn mua mặt bích 25 mm chuẩn xác:

• Xác định rõ kích thước là DN25 hay 25mm thực tế.

• Kiểm tra tiêu chuẩn hiện có trên hệ thống (DIN, JIS, ANSI).

• Chọn cấp áp suất phù hợp (PN10, PN16, PN25...).

• Chọn vật liệu dựa trên lưu chất dẫn (Nước sạch, hóa chất, hơi nóng...).

• Yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ để đảm bảo nguồn gốc và chất lượng.

Hướng dẫn lắp đặt mặt bích 25 mm đúng kỹ thuật

Để mối nối mặt bích đạt độ bền cao nhất, hãy tuân thủ các bước sau:

1. Làm sạch: Vệ sinh kỹ bề mặt mặt bích và gioăng, loại bỏ rỉ sét hoặc bụi bẩn.

2. Đặt gioăng: Căn chỉnh gasket nằm chính tâm giữa hai mặt bích.

3. Siết bu lông: Thực hiện theo hình sao (siết đối xứng từng cặp bu lông) để lực ép được phân bổ đều, tránh làm vênh bích.

4. Kiểm tra: Sau khi hệ thống vận hành, hãy kiểm tra lại xem có hiện tượng rò rỉ hay không để có phương án siết bổ sung.

FAQ - Những câu hỏi thường gặp về mặt bích 25 mm

1. Flange 25 mm có phải là DN25 không?

Trong 90% trường hợp là đúng, nhưng bạn cần xác nhận lại đường kính ngoài của ống đang dùng để đảm bảo độ chính xác.

2. DN25 thực tế là bao nhiêu mm?

Với ống thép tiêu chuẩn, DN25 tương ứng với đường kính ngoài khoảng 33.4 - 34mm.

3. Có thể lắp lẫn mặt bích chuẩn DIN và JIS không?

Tuyệt đối không. Mặc dù cùng kích thước DN25 nhưng đường kính tâm lỗ bu lông (PCD) của chúng khác nhau, không thể kết nối được.

4. Khi nào nên dùng bích Inox thay vì bích thép?

Nên dùng bích Inox khi hệ thống dẫn hóa chất, thực phẩm hoặc đặt ở môi trường có độ ẩm cao, gần biển để tránh ăn mòn.

Kết luận

Flange 25 mm là một mắt xích nhỏ nhưng vô cùng quan trọng trong sự vận hành của toàn bộ công trình. Việc hiểu rõ các thông số kỹ thuật và tiêu chuẩn đi kèm không chỉ giúp bạn tránh được những lỗi lắp đặt sơ đẳng mà còn đảm bảo hệ thống hoạt động an toàn, bền bỉ. Đừng để sự thiếu sót thông tin dẫn đến những thiệt hại không đáng có về chi phí và thời gian.
