Bích thép DN100: Kỹ thuật chọn lựa và thông số chuẩn chuyên gia

Trong lĩnh vực thi công cơ điện và đường ống công nghiệp, một trong những tình huống gây ám ảnh nhất cho các kỹ sư chính là hệ thống đường ống DN100 vừa lắp xong đã xảy ra hiện tượng rò rỉ tại các mối nối. Dù đã siết hết lực bulong, nước hoặc lưu chất vẫn thấm qua các khe hở.

Nguyên nhân thường gặp không phải do tay nghề thợ kém, mà nằm ở việc chọn sai loại bích thép DN 100 hoặc nhầm lẫn giữa các tiêu chuẩn kỹ thuật. DN100 không đơn thuần là con số chỉ kích thước; nó là một "hệ sinh thái" thông số từ tiêu chuẩn mặt bích, áp lực chịu tải cho đến độ dày vật liệu. Hiểu đúng về mặt bích thép DN100 chính là cách duy nhất để tránh những lỗi kỹ thuật tốn kém và đảm bảo an toàn vận hành cho toàn hệ thống.

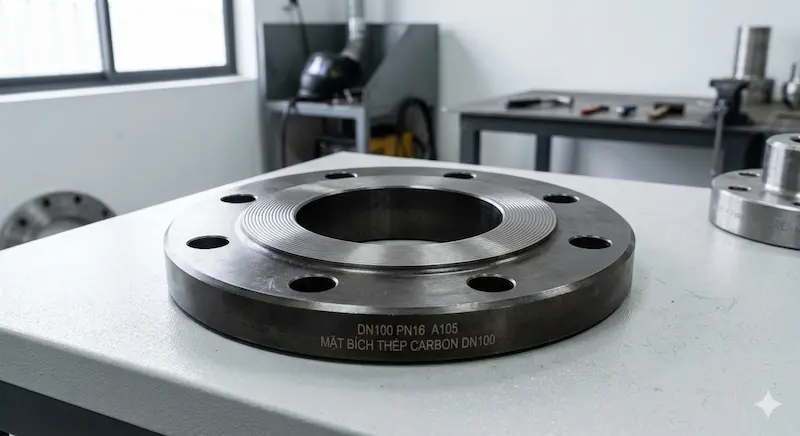

Bích thép DN100 là gì?

Về mặt thuật ngữ chuyên môn, bích thép DN100 là một phụ kiện cơ khí có dạng hình đĩa, được chế tạo từ thép carbon hoặc thép hợp kim, dùng để kết nối các đoạn ống, van, máy bơm hoặc các thiết bị khác trong hệ thống đường ống có kích thước danh nghĩa tương ứng.

Ký hiệu DN100 (Diameter Nominal) đại diện cho đường kính danh định của ống là 100mm. Tuy nhiên, một lưu ý quan trọng mà các nhà thầu cần nắm rõ là DN100 không phải là đường kính thực tế chính xác của lòng ống hay mặt bích. Tùy theo tiêu chuẩn sản xuất, đường kính ngoài thực tế của ống thường rơi vào khoảng 114,3mm.

Vai trò cốt lõi của mặt bích DN100 là tạo ra một liên kết trung gian mạnh mẽ nhưng linh hoạt. Khác với phương pháp hàn trực tiếp, sử dụng mặt bích cho phép người dùng dễ dàng tháo lắp để bảo trì, thay thế thiết bị hoặc vệ sinh đường ống mà không cần cắt phá kết cấu hiện hữu.

Định nghĩa chuẩn kỹ thuật: > Bích thép DN 100 là loại mặt bích dùng cho hệ thống đường ống có đường kính danh nghĩa 100mm, giúp kết nối các thành phần hệ thống bằng hệ thống bulong và gioăng làm kín, tạo sự ổn định và linh hoạt cho mạng lưới lưu chất.

Nguyên lý hoạt động của bích thép trong hệ thống

Mặt bích thép vận hành dựa trên nguyên lý nén cơ học. Để tạo thành một mối nối hoàn chỉnh, chúng ta cần một cặp mặt bích đối xứng, một bộ bulong/đai ốc và quan trọng nhất là một lớp gioăng (gasket) đặt ở giữa.

Khi các bulong được siết chặt, lực ép sẽ truyền qua mặt bích và tập trung vào lớp gioăng. Do gioăng có độ biến dạng nhất định, nó sẽ điền đầy các rãnh siêu nhỏ trên bề mặt bích, tạo ra một rào cản ngăn chặn tuyệt đối sự rò rỉ của chất lỏng hoặc khí từ trong lòng ống ra ngoài.

Tại sao chúng ta lại ưu tiên dùng bích thay vì hàn? Trong các hệ thống lớn như PCCC hay cấp thoát nước tòa nhà, việc bảo trì định kỳ là bắt buộc. Mặt bích cho phép kỹ sư "mở" hệ thống chỉ bằng vài thao tác tháo bulong, giúp tiết kiệm thời gian và chi phí nhân công gấp nhiều lần so với việc cắt và hàn lại ống.

Phân loại bích thép DN 100 chuyên sâu

Việc phân loại đúng giúp bạn lựa chọn sản phẩm phù hợp với ngân sách và yêu cầu kỹ thuật của dự án.

1. Phân loại theo kiểu bích (Flange Types)

• Slip-on Flange (Bích trượt): Là loại phổ biến nhất cho DN100. Ống được luồn vào bên trong bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ.

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu được áp lực cực cao và sự thay đổi nhiệt độ đột ngột, thường dùng trong dầu khí.

• Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để b bịt kín đầu đường ống hoặc ngăn cách các phân đoạn trong hệ thống.

• Socket Weld Flange: Có lỗ bậc để luồn ống vào và hàn ở phía ngoài, thường dùng cho các đường ống nhỏ áp lực cao nhưng ít phổ biến hơn ở kích thước DN100.

2. Phân loại theo tiêu chuẩn (Standards)

Đây là phần dễ gây nhầm lẫn nhất. Cùng là bích DN100 nhưng mỗi tiêu chuẩn sẽ có số lỗ bulong và kích thước khác nhau:

• JIS (Nhật Bản): Thường gặp là JIS 10K, JIS 16K.

• ANSI / ASME (Mỹ): Phổ biến nhất là Class 150, Class 300.

• DIN (Đức) & BS (Anh): Thường dùng hệ PN (như PN10, PN16).

Insight chuyên gia: Sai tiêu chuẩn là "thảm họa" trong lắp đặt. Bạn không thể lắp một mặt bích tiêu chuẩn JIS 10K vào một chiếc van tiêu chuẩn ANSI Class 150 dù cả hai đều dành cho ống DN100, vì khoảng cách tâm lỗ bulong của chúng hoàn toàn khác nhau.

Thông số kỹ thuật bích DN100 cần biết

Khi đặt hàng hoặc thiết kế, bạn cần nắm lòng các thông số sau để đảm bảo sự khớp nối:

1. Đường kính ngoài (OD - Outer Diameter): Tổng kích thước mặt đĩa bích.

2. Đường kính trong (ID - Inner Diameter): Kích thước lỗ tâm để luồn ống hoặc khớp với lòng ống.

3. Số lỗ bulong: DN100 thường có 8 lỗ bulong (một số tiêu chuẩn cũ hoặc áp suất thấp có thể có 4 lỗ).

4. Khoảng cách tâm lỗ (PCD): Đường kính của vòng tròn đi xuyên qua tâm các lỗ bulong. Đây là thông số quyết định việc hai mặt bích có khớp nhau hay không.

5. Áp suất chịu đựng (Pressure Rating): Khả năng chịu tải của bích, ký hiệu bằng PN (bar) hoặc Class (psi).

So sánh các loại bích DN100 phổ biến

Tại sao phải chọn đúng bích thép DN 100?

Việc chọn lựa sai lầm không chỉ dẫn đến rò rỉ mà còn gây ra những hậu quả nghiêm trọng hơn:

• An toàn hệ thống: Một mặt bích chịu áp PN10 nếu lắp vào hệ thống áp suất 15 bar có thể gây nứt vỡ, gây nguy hiểm cho nhân viên vận hành.

• Tuổi thọ thiết bị: Bích không chuẩn khiến các bulong bị lệch tâm, gây ứng suất không đều lên van và máy bơm, làm các thiết bị này nhanh hỏng.

• Lãng phí chi phí: Việc tháo dỡ một hệ thống DN100 để thay lại mặt bích tốn kém gấp nhiều lần giá trị bản thân phụ kiện đó.

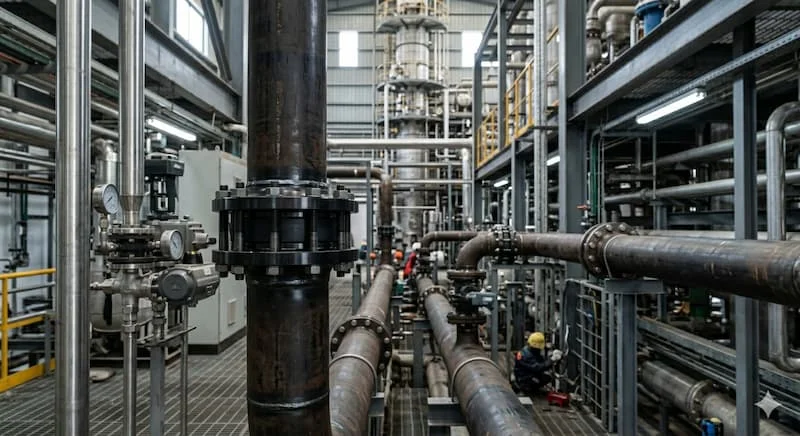

Ứng dụng thực tế của bích thép DN100

DN100 là kích thước "vàng" trong công nghiệp, xuất hiện dày đặc trong:

• Hệ thống PCCC: Các đường ống chính dẫn nước chữa cháy trong tòa nhà cao tầng.

• Xử lý nước: Kết nối các máy bơm công suất lớn và bồn chứa.

• HVAC: Hệ thống điều hòa trung tâm Chiller.

• Nhà máy thực phẩm: Các đường ống dẫn nguyên liệu hoặc nước thải công nghiệp.

Checklist: Cách chọn bích thép DN 100 đúng chuẩn

Trước khi phê duyệt đơn hàng, hãy kiểm tra qua danh sách sau:

1. Xác định tiêu chuẩn khớp nối: Hệ thống hiện tại dùng JIS, ANSI hay DIN?

2. Áp lực làm việc thực tế: Áp tối đa là bao nhiêu? (Nên chọn bích có áp suất định danh cao hơn áp thực tế 20%).

3. Loại bích: Cần bích trượt để dễ lắp hay bích cổ hàn để chịu áp?

4. Vật liệu: Thép đen (carbon steel), thép mạ kẽm (chống gỉ) hay inox?

5. Gioăng đi kèm: Đã chọn đúng loại gioăng cao su, EPDM hay Teflon phù hợp với lưu chất chưa?

FAQ - Câu hỏi thường gặp

1. DN100 là bao nhiêu mm?

DN100 là đường kính danh nghĩa 100mm. Thực tế, đường kính ngoài (OD) của ống thép dùng cho bích DN100 thường là 114,3mm.

2. Bích thép DN100 có bao nhiêu lỗ bulong?

Tùy tiêu chuẩn. Thông thường, tiêu chuẩn JIS 10K và PN16 cho DN100 đều có 8 lỗ bulong. Tuy nhiên, hãy luôn kiểm tra bảng thông số của nhà sản xuất.

3. Có thể lắp bích JIS vào hệ thống ANSI không?

Câu trả lời là KHÔNG. Kích thước đĩa và vị trí các lỗ bulong không trùng khớp, bạn sẽ không thể xỏ được bulong qua cả hai mặt bích.

4. Khi nào nên dùng bích thép mạ kẽm thay vì bích đen?

Nên dùng bích mạ kẽm cho hệ thống nước sinh hoạt hoặc môi trường ẩm ướt để tránh gỉ sét bám vào nguồn nước và tăng thẩm mỹ cho công trình.

Kết luận

Việc lựa chọn bích thép DN 100 tưởng chừng đơn giản nhưng lại đòi hỏi sự tỉ mỉ và kiến thức kỹ thuật vững vàng. Một sự sai lệch nhỏ trong tiêu chuẩn hoặc áp suất có thể dẫn đến rò rỉ, mất an toàn và thiệt hại kinh tế lớn. Đầu tư thời gian để hiểu đúng và chọn trúng loại mặt bích ngay từ đầu chính là chìa khóa để vận hành hệ thống bền bỉ theo thời gian.
