PN 16 Flange là gì? Cẩm nang chuyên sâu về thông số và ứng dụng thực tế

Trong thi công hệ thống đường ống công nghiệp, việc chọn sai mặt bích cũng giống như việc bạn cố lắp một mảnh ghép lệch vào bức tranh hoàn chỉnh. Một sai sót nhỏ về thông số áp lực hoặc tiêu chuẩn lỗ bu lông có thể dẫn đến hậu quả nghiêm trọng: hệ thống rò rỉ, không khớp nối, hoặc tệ hơn là nổ đường ống khi vận hành. Trong đó, PN16 flange là một trong những phụ kiện quan trọng và phổ biến nhất, nhưng cũng là đối tượng dễ gây nhầm lẫn nhất đối với những người mới vào nghề hoặc khách hàng không chuyên. Việc hiểu đúng bản chất của PN16 trước khi quyết định mua hàng không chỉ giúp bạn tối ưu chi phí mà còn đảm bảo an toàn tuyệt đối cho công trình.

PN16 flange là gì? Định nghĩa chuẩn kỹ thuật

PN16 flange là loại mặt bích được thiết kế để chịu mức áp suất danh định (Pressure Nominal) tối đa là 16 bar trong điều kiện nhiệt độ tiêu chuẩn (thường là 20°C). Con số "16" tương đương với khả năng chịu tải trọng tĩnh khoảng 16kg/cm².

Ký hiệu "PN" xuất phát từ tiêu chuẩn Châu Âu, là thước đo quy chuẩn giúp các kỹ sư xác định khả năng chịu áp của phụ kiện đường ống. Mặt bích PN16 thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, hệ thống PCCC và các đường ống dẫn hóa chất nhẹ hoặc hơi nước có áp suất trung bình. Đây được coi là mức áp lực "quốc dân" vì nó đáp ứng được đại đa số nhu cầu dân dụng và công nghiệp nhẹ hiện nay.

Nguyên lý hoạt động của mặt bích PN16

Về cơ bản, mặt bích PN16 hoạt động như một cầu nối cơ học, cho phép liên kết hai đầu ống, ống với van, hoặc ống với các thiết bị đo lường một cách linh hoạt. Thay vì hàn chết các bộ phận, việc sử dụng flange giúp hệ thống có thể tháo rời để bảo trì hoặc thay thế một cách dễ dàng.

Để tạo ra một mối nối kín khít tuyệt đối, nguyên lý hoạt động dựa trên sự kết hợp của ba thành phần chính:

• Thân mặt bích (Flange): Điểm tựa vững chắc để truyền lực.

• Hệ thống bu lông (Bolts): Tạo ra lực ép dọc trục.

• Gioăng làm kín (Gasket): Lớp đệm nằm giữa hai mặt bích, có nhiệm vụ lấp đầy các khe hở li ti trên bề mặt nhựa hoặc kim loại.

Cần lưu ý rằng, khả năng kín nước không chỉ phụ thuộc vào chỉ số PN16 mà còn nằm ở kỹ thuật siết bu lông đều tay và việc chọn đúng loại gasket phù hợp với môi trường chất lỏng bên trong.

Phân loại PN 16 flange phổ biến trên thị trường

Mặc dù cùng mang mác PN16, nhưng mặt bích lại được chia nhỏ dựa trên tiêu chuẩn, kiểu dáng và vật liệu để đáp ứng các đặc thù kỹ thuật khác nhau.

1. Phân loại theo tiêu chuẩn sản xuất

Đây là điểm cực kỳ quan trọng vì mỗi tiêu chuẩn sẽ có thông số về đường kính ngoài và khoảng cách lỗ bu lông khác nhau:

• DIN PN16 (Tiêu chuẩn Đức): Rất phổ biến tại Việt Nam, thường dùng trong các nhà máy có nguồn gốc châu Âu.

• BS PN16 (Tiêu chuẩn Anh): Thường gặp trong các dự án hạ tầng nước cũ hoặc tiêu chuẩn truyền thống của Anh Quốc.

• EN 1092-1 PN16 (Tiêu chuẩn EU): Tiêu chuẩn hiện đại nhất đang dần thay thế DIN và BS để đồng nhất hóa thị trường châu Âu.

2. Phân loại theo kiểu kết nối (Flange Type)

• Slip-on Flange (Mặt bích rỗng): Trượt nắp vào ống rồi hàn cả trong lẫn ngoài. Dễ lắp đặt, giá thành rẻ.

• Weld Neck Flange (Mặt bích cổ cao): Có cổ dài để hàn đối đầu với ống. Dùng cho hệ thống có sự rung động hoặc thay đổi nhiệt độ đột ngột.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn dòng chảy tạm thời.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Thường dùng cho các ống kích thước nhỏ nhưng áp suất làm việc cao.

3. Phân loại theo vật liệu

Thông số kỹ thuật PN 16 flange cần đặc biệt lưu ý

Khi đặt hàng hoặc thiết kế, bạn không thể chỉ nói "cho tôi mặt bích PN16". Các kỹ sư cần nắm vững bộ thông số sau để tránh trường hợp "râu ông nọ cắm cằm bà kia":

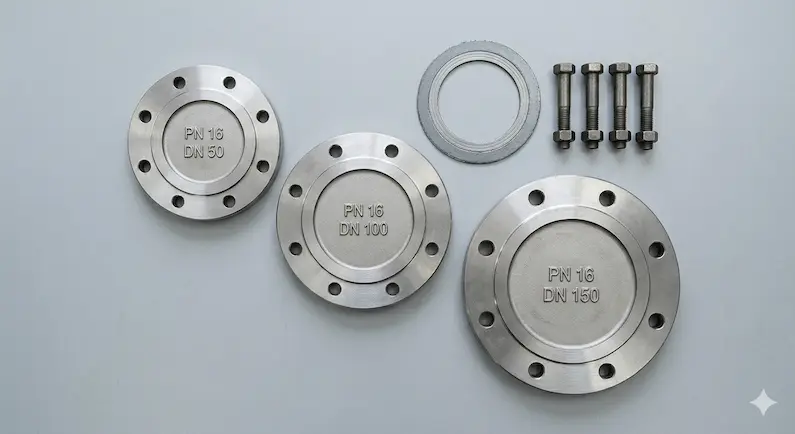

1. Kích thước danh định (DN): Ví dụ DN50, DN100, DN200... tương ứng với kích thước lòng trong của ống.

2. Đường kính ngoài (OD): Tổng kích thước vòng ngoài của mặt bích.

3. Số lỗ bu lông: Tùy theo DN mà số lỗ có thể là 4, 8, 12 hoặc nhiều hơn. Sai số lượng lỗ đồng nghĩa với việc không thể kết nối với thiết bị.

4. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số "sống còn" để đảm bảo các lỗ bu lông khớp nhau.

5. Độ dày mặt bích: Quyết định trực tiếp đến khả năng chịu áp 16 bar của phụ kiện.

So sánh PN16 với các tiêu chuẩn áp lực khác

Việc nhầm lẫn giữa PN10, PN16 và PN25 là kịch bản thường thấy dẫn đến lãng phí hoặc mất an toàn.

• PN16 vs PN10: Ở một số kích thước DN nhỏ, PN10 và PN16 có thông số lỗ bu lông giống nhau, nhưng từ DN200 trở lên, chúng hoàn toàn khác biệt. PN16 dày hơn và chịu áp tốt hơn PN10.

• PN16 vs ANSI Class 150: Đây là hai hệ tiêu chuẩn khác nhau (Hệ mét và Hệ inch). Mặc dù áp suất chịu đựng của Class 150 (khoảng 20 bar) gần tương đương với PN16, nhưng kích thước hình học và lỗ bu lông không khớp nhau. Bạn không thể lắp trực tiếp một mặt bích chuẩn DIN PN16 vào một chiếc van chuẩn ANSI Class 150.

Vì sao phải chọn đúng PN16 flange chất lượng?

Sự chủ quan trong việc lựa chọn mặt bích có thể dẫn đến những "thảm họa" kỹ thuật. Việc sử dụng đúng pn 16 flange chuẩn giúp:

• Đảm bảo an toàn áp lực: Ngăn chặn tình trạng nứt vỡ bích khi áp suất hệ thống chạm mức cực đại.

• Chống rò rỉ: Mặt bích chuẩn có độ phẳng bề mặt cao, giúp gioăng làm kín phát huy tối đa tác dụng, tiết kiệm tài nguyên và bảo vệ môi trường.

• Hậu quả khi chọn sai: Nếu dùng bích áp thấp cho hệ thống áp cao, hiện tượng "nổ" đường ống có thể xảy ra, gây hỏng hóc thiết bị đắt tiền như máy bơm, van và nguy hiểm trực tiếp đến tính mạng công nhân vận hành.

Ứng dụng thực tế của PN16 flange

Nhờ sự cân bằng giữa giá thành và hiệu năng, mặt bích PN16 góp mặt trong hầu hết các lĩnh vực:

• Hệ thống HVAC: Dẫn nước lạnh cho chiller trong các tòa nhà cao tầng.

• Hệ thống PCCC: Kết nối các đường ống thép dẫn nước cứu hỏa.

• Nhà máy thực phẩm & Đồ uống: Sử dụng mặt bích Inox PN16 để đảm bảo vệ sinh và chống ăn mòn.

• Hạ tầng đô thị: Các nhà máy xử lý nước tập trung thường xuyên sử dụng chuẩn PN16 cho các tuyến ống dẫn chính.

Những sai lầm thường gặp và cách chọn mua đúng chuẩn

Sai lầm phổ biến

• Nhầm hệ tiêu chuẩn: Mua bích tiêu chuẩn JIS (Nhật) nhưng lắp cho hệ thống tiêu chuẩn DIN (Đức).

• Bỏ qua nhiệt độ: PN16 là 16 bar ở 20°C. Nếu nhiệt độ tăng lên 200°C, khả năng chịu áp của thép sẽ giảm xuống đáng kể, lúc này PN16 có thể không còn an toàn.

• Chọn vật liệu theo cảm tính: Dùng bích thép cho môi trường nước biển để tiết kiệm, dẫn đến gỉ sét chỉ sau vài tháng.

Checklist chọn PN 16 flange nhanh

• Xác định áp lực vận hành thực tế (có vượt quá 16 bar không?).

• Xác định tiêu chuẩn kết nối của thiết bị hiện tại (DIN, BS hay EN?).

• Kiểm tra kích thước ống (DN bao nhiêu?).

• Xác định môi trường lưu chất để chọn vật liệu (Thép, Inox hay Gang?).

• Yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ (Chứng nhận nguồn gốc và chất lượng).

Hướng dẫn lắp đặt mặt bích PN16 đúng kỹ thuật

1. Vệ sinh: Làm sạch bụi bẩn và dầu mỡ trên bề mặt mặt bích và gioăng.

2. Căn chỉnh: Đảm bảo hai mặt bích song song và đồng tâm trước khi đút bu lông.

3. Lắp gioăng: Đặt gasket vào chính giữa lòng bích.

4. Siết bu lông: Thực hiện siết theo hình sao (đối xứng) để lực ép được phân bổ đều, tránh làm biến dạng mặt bích hoặc lệch gioăng.

5. Kiểm tra: Sau khi hệ thống vận hành ổn định, nên kiểm tra lại độ chặt của bu lông sau 24h.

FAQ - Câu hỏi thường gặp về PN16 Flange

1. PN 16 flange chịu áp lực tối đa bao nhiêu bar?

Thiết kế chịu được 16 bar (khoảng 1.6 MPa) ở điều kiện thường. Tuy nhiên, áp suất thực tế phụ thuộc vào nhiệt độ làm việc của lưu chất.

2. Tôi có thể dùng mặt bích PN16 cho hệ thống áp lực 20 bar không?

Tuyệt đối không. Bạn phải nâng cấp lên PN25 hoặc PN40 để đảm bảo hệ số an toàn.

3. Làm thế nào để phân biệt PN10 và PN16 bằng mắt thường?

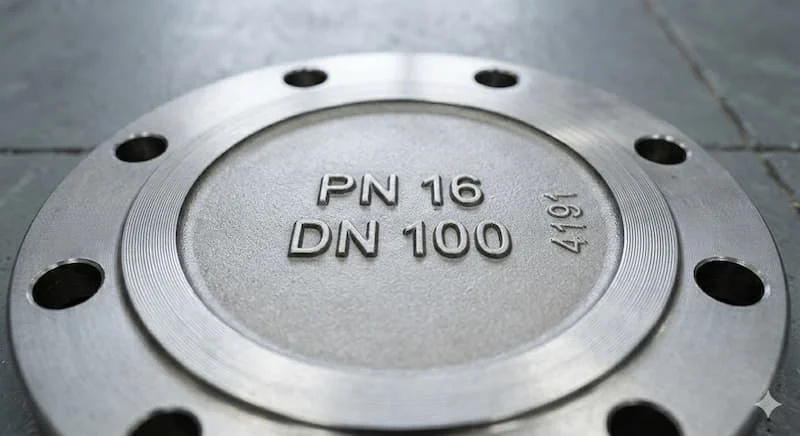

Rất khó phân biệt nếu không đo độ dày hoặc đếm số lỗ bu lông (ở kích thước lớn). Tốt nhất hãy kiểm tra ký hiệu dập nổi trên thân mặt bích.

4. Giá của mặt bích PN16 phụ thuộc vào yếu tố nào?

Giá dao động lớn dựa trên vật liệu (Inox đắt hơn thép), kích thước DN và tiêu chuẩn sản xuất (hàng nhập khẩu Châu Âu thường đắt hơn hàng gia công trong nước).

Kết luận

PN 16 flange không chỉ là một miếng thép hay inox kết nối đường ống, nó là "chốt chặn" an toàn cho toàn bộ hệ thống áp lực của bạn. Việc hiểu rõ về tiêu chuẩn, thông số kỹ thuật và cách lắp đặt đúng chuẩn sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí bảo trì và tránh được những rủi ro vận hành đáng tiếc.
