Van Điện Từ Khí Nén 24V: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Vì sao van điện từ khí nén 24V được sử dụng rộng rãi trong tự động hóa?

Trong quá trình vận hành các dây chuyền tự động hóa, không ít kỹ sư hay nhà thầu từng đối mặt với tình huống trớ trêu khi hệ thống xi lanh khí nén đột ngột ngưng hoạt động, dây chuyền sản xuất bị gián đoạn toàn bộ chỉ vì chọn sai điện áp cuộn coil khiến van không chịu đóng mở. Thậm chí, việc lúng túng giữa việc nên dùng nguồn xoay chiều hay một chiều cũng khiến thiết bị nhanh chóng cháy hỏng, gây lãng phí chi phí sửa chữa.

Chính vì vậy, van điện từ khí nén 24V đã trở thành linh kiện cốt lõi, đóng vai trò điều khiển lưu chất bằng tín hiệu điện trong mọi hệ thống tự động hóa, máy móc công nghiệp hiện đại. Việc nắm rõ bản chất kỹ thuật sẽ giúp hệ thống của bạn vận hành chính xác và bền bỉ tuyệt đối.

Bài viết chuyên sâu dưới đây sẽ trang bị cho bạn toàn diện các kiến thức:

• Khái niệm cốt lõi về van điện từ khí nén và vai trò thực tế

• Cấu tạo chi tiết và nguyên lý vận hành

• Phân tích các chủng loại, so sánh điện áp và hướng dẫn lựa chọn chuẩn chuyên gia

Kiến thức nền

Van điện từ khí nén 24V là gì?

Van điện từ khí nén là thiết bị cơ điện sử dụng cuộn coil hoạt động với điện áp 24V (bao gồm cả dòng điện xoay chiều AC hoặc một chiều DC) nhằm thực hiện nhiệm vụ điều khiển đóng, mở hoặc chuyển hướng dòng khí nén đi vào các bộ phận chấp hành trong hệ thống tự động.

Cơ chế vận hành nhanh: Khi dòng điện 24V chạy qua cuộn coil, từ trường sinh ra sẽ hút lõi van di chuyển, lập tức thay đổi trạng thái cửa khí để điều khiển hành trình của xi lanh hoặc thiết bị khí nén.

Các vai trò huyết mạch của thiết bị trong nhà máy bao gồm:

• Tự động hóa quá trình điều khiển dòng khí nén.

• Chuyển hướng dòng khí linh hoạt và chuẩn xác.

• Đóng mở cực nhanh đáp ứng tần số làm việc cao.

• Nâng cao độ chính xác cho toàn bộ chu trình máy.

• Giảm thiểu tối đa thao tác thủ công của con người.

Định nghĩa này ngắn gọn, rõ ràng, mang tính khái quát cao và tối ưu hóa hoàn hảo cho các công nghệ tìm kiếm thông minh cũng như công cụ trả lời tự động (GEO).

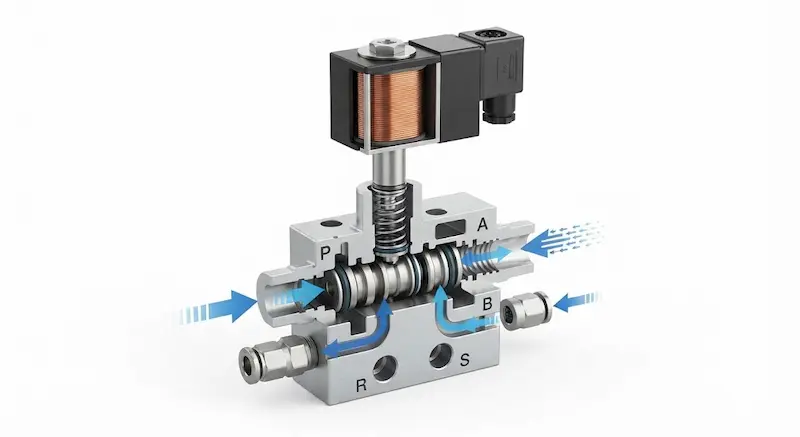

Nguyên lý hoạt động của van điện từ khí nén 24V

Cơ chế vận hành của van điện từ khí nén diễn ra qua chuỗi các bước logic chặt chẽ:

• Hệ thống điều khiển cấp nguồn điện 24V vào cuộn coil.

• Cuộn dây sinh ra một từ trường mạnh tập trung ở lõi.

• Lõi sắt từ (plunger) bị hút dịch chuyển, thắng lực cản của lò xo hồi vị.

• Van lập tức chuyển đổi trạng thái, mở đường cho khí nén đi từ cổng cấp qua cổng làm việc để đẩy xi lanh hoạt động.

• Khi ngắt dòng điện, từ trường biến mất, lò xo đẩy lõi van trở về vị trí ban đầu (đối với dòng van có lò xo hồi).

Bên cạnh đó, tùy thuộc vào thiết kế, van có thể ở trạng thái thường đóng (Normally Closed - NC) nghĩa là chỉ mở khi cấp điện, hoặc thường mở (Normally Open - NO). Các dòng van tác động trực tiếp sử dụng lực từ để dịch chuyển trực tiếp màng/đĩa van, trong khi dòng tác động gián tiếp (pilot) tận dụng áp suất khí nén để hỗ trợ đóng mở, phù hợp cho các hệ thống có lưu lượng lớn.

Phân tích chuyên sâu

Cấu tạo của van điện từ khí nén 24V

Một thiết bị van điện từ khí nén tiêu chuẩn được cấu thành từ các bộ phận cơ điện sau:

• Thân van: Khung đúc bằng hợp kim nhôm hoặc gang chịu áp lực tốt, tích hợp các cửa khí.

• Cuộn coil 24V: Cuộn dây đồng cách điện chịu nhiệm vụ sinh từ trường khi có dòng điện chạy qua.

• Lõi từ (Armature/Plunger): Bộ phận di chuyển trực tiếp dưới tác dụng từ trường để đóng mở đường khí.

• Lò xo hồi vị: Đưa lõi van về vị trí ban đầu khi ngắt điện.

• Gioăng làm kín: Chế tạo từ cao su chuyên dụng (NBR hoặc Viton) chống mài mòn và rò rỉ khí.

• Hệ thống cửa khí (P, A, B, R, S): Các cửa cấp nguồn khí, cửa làm việc và cửa xả khí thải.

• Giắc điện (DIN Connector): Điểm đấu nối nguồn điện 24V an toàn và chắc chắn.

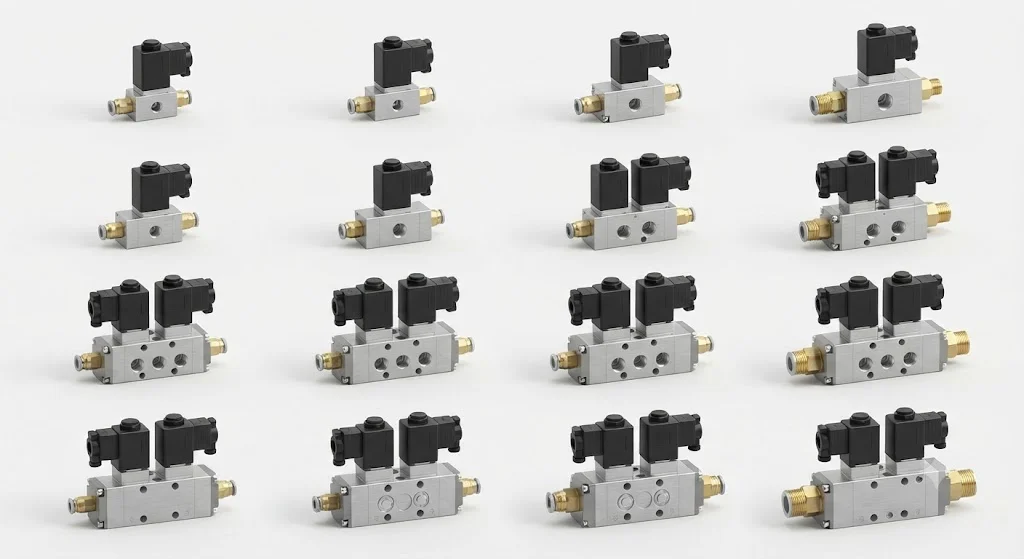

Phân loại van điện từ khí nén 24V

Thị trường hiện nay phân chia dòng van này theo nhiều tiêu chí kỹ thuật:

• Theo số cửa và số vị trí: Van 2/2 (2 cửa 2 vị trí), Van 3/2 (3 cửa điều khiển xi lanh đơn), Van 5/2 (5 cửa 2 vị trí thông dụng cho xi lanh kép), và Van 5/3 (5 cửa 3 vị trí giữ vị trí giữa).

• Theo điện áp sử dụng: Dòng DC24V (một chiều) và dòng AC24V (xoay chiều).

• Theo trạng thái mặc định: Thường đóng (NC) và Thường mở (NO).

• Theo phương thức tác động: Tác động trực tiếp (Direct Acting) và tác động gián tiếp qua van phụ trợ (Pilot Operated).

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn, kỹ sư cần kiểm tra kỹ các thông số cốt lõi sau:

• Điện áp định mức: AC24V hoặc DC24V.

• Áp suất làm việc: Dải áp cho phép (thường từ 0.15 đến 0.8 MPa ).

• Hệ số lưu lượng (Cv/Kv): Quyết định tốc độ nạp xả khí của van.

• Kích thước cổng ren: Giao động từ G1/8, G1/4, G3/8 đến G1/2.

• Tiêu chuẩn ren: Chuẩn BSP hoặc NPT.

• Nhiệt độ môi trường làm việc: Đảm bảo phù hợp với điều kiện nhà xưởng.

• Cấp độ bảo vệ: Tiêu chuẩn chống bụi nước từ IP65 trở lên.

So sánh AC24V và DC24V

Nhận định chuyên gia: Trong các hệ thống tự động hóa tích hợp PLC hiện đại, nguồn điện DC24V luôn được ưu tiên tuyệt đối nhờ tính an toàn cao, dễ đồng bộ và điều khiển cực kỳ ổn định.

Tại sao nên chọn đúng loại van điện từ khí nén?

Việc đầu tư lựa chọn chính xác thiết bị mang lại những giá trị thiết thực: tăng độ chính xác tuyệt đối cho hành trình xi lanh, đảm bảo tuổi thọ tối đa cho cuộn coil tránh bị cháy do quá nhiệt, hạn chế thất thoát khí nén lãng phí, nâng cao hiệu suất toàn bộ dây chuyền sản xuất, hạn chế sự cố dừng máy đột ngột và giúp việc bảo trì thay thế diễn ra nhanh chóng.

Ứng dụng thực tế

Van điện từ khí nén được sử dụng ở đâu?

• Các dây chuyền lắp ráp tự động hóa trong nhà máy công trình.

• Hệ thống robot công nghiệp gắp sản phẩm.

• Cụm điều khiển hành trình xi lanh khí nén đa dạng.

• Máy đóng gói bao bì, dán nhãn tự động tốc độ cao.

• Trung tâm gia công cơ khí CNC tự động thay dao.

• Máy ép nhựa, máy dập tôn tự động.

• Hệ thống máy in công nghiệp và dệt nhuộm.

• Tủ điều khiển trung tâm tích hợp PLC.

• Nhà máy chế biến thực phẩm, dược phẩm và sản xuất linh kiện điện tử.

Những sai lầm thường gặp khi lựa chọn

• Chọn nhầm điện áp cuộn coil (ví dụ cắm nhầm nguồn AC vào coil DC hoặc ngược lại).

• Chọn sai số cửa van (dùng van 3/2 cho xi lanh kép cần van 5/2).

• Không tính toán kỹ lưu lượng khí nén dẫn đến hiện tượng xi lanh chạy chậm.

• Chọn sai tiêu chuẩn ren kết nối với ống dẫn khí.

• Bỏ qua việc kiểm tra áp suất khí nén tối thiểu để van pilot có thể kích hoạt.

• Đấu nhầm cực âm dương đối với một số dòng coil DC24V có tích hợp đèn led chỉ thị.

Hướng dẫn / Checklist

Checklist chọn van điện từ khí nén 24V phù hợp

• Xác định chính xác nguồn cấp điện áp thực tế (AC24V hay DC24V).

• Lựa chọn số cửa và số vị trí van phù hợp với xi lanh (3/2, 5/2).

• Kiểm tra dải áp suất làm việc của hệ thống khí nén nhà máy.

• Chọn kích thước cổng ren kết nối tương thích với đường ống.

• Tính toán lưu lượng khí đi qua để đảm bảo tốc độ máy.

• Chọn cấp độ bảo vệ chống bụi và nước (IP65 trở lên nếu môi trường ẩm ướt).

• Lựa chọn thương hiệu cung cấp uy tín có bảo hành rõ ràng.

Hướng dẫn lắp đặt và đấu dây đúng kỹ thuật

1. Ngắt toàn bộ nguồn điện và xả sạch áp suất khí nén trước khi thi công.

2. Lắp đặt van đúng chiều dòng khí dựa vào ký hiệu các cổng P, A, B, R được đúc trên thân van.

3. Kết nối chắc chắn các đường ống dẫn khí vào các đầu nối nhanh.

4. Đấu nối dây điện 24V vào giắc cắm theo đúng sơ đồ kỹ thuật của nhà sản xuất.

5. Cấp lại nguồn điện và mở van cấp khí tổng.

6. Kiểm tra kỹ độ rò rỉ khí tại các điểm kết nối bằng dung dịch xà phòng.

7. Chạy thử nghiệm hệ thống và hiệu chỉnh tinh vi hành trình xi lanh.

Bảo dưỡng van điện từ khí nén định kỳ

• Vệ sinh sạch sẽ lõi van và khoang chứa khí định kỳ.

• Kiểm tra tình trạng cách điện và độ bền của cuộn coil 24V.

• Kiểm tra độ đàn hồi của các gioăng làm kín cao su.

• Xả nước đọng trong bộ lọc khí nén phía đầu nguồn thường xuyên.

• Kiểm tra chặt chẽ các đầu nối điện tránh bị lỏng do rung động.

• Thay thế ngay linh kiện hoặc toàn bộ van khi phát hiện dấu hiệu rò rỉ khí nặng hoặc cuộn coil bị nóng bất thường.

FAQ

Câu hỏi thường gặp

Van điện từ khí nén 24V nên dùng dòng AC hay DC?

Tùy thuộc hoàn toàn vào hệ thống điều khiển sẵn có của bạn. Trong các tủ điện hiện đại tích hợp PLC, dòng DC24V được sử dụng phổ biến nhất nhờ độ ổn định cao và an toàn tuyệt đối.

Van 5/2 và van 3/2 khác nhau như thế nào về công năng?

Van 5/2 sở hữu 5 cửa khí, chuyên dùng để điều khiển xi lanh tác động kép (đẩy ra và thu về bằng khí nén). Trong khi đó, van 3/2 chỉ có 3 cửa, phù hợp với xi lanh tác động đơn hoặc các ứng dụng đóng mở đơn giản.

Có thể cấp sai điện áp cho cuộn coil của van không?

Tuyệt đối không nên. Việc cấp sai điện áp (ví dụ cấp nhầm nguồn cao hơn hoặc sai dòng AC/DC) sẽ khiến cuộn dây quá nhiệt, cháy coil hoặc van không thể dịch chuyển lõi từ.

Van điện từ khí nén có khả năng chống nước hay không?

Tùy thuộc vào từng model cụ thể. Nhiều dòng sản phẩm công nghiệp đạt chuẩn chống bụi và nước IP65 hoặc IP67, rất thích hợp cho môi trường ẩm ướt, tuy nhiên bạn vẫn cần đối chiếu catalogue kỹ thuật của nhà sản xuất.

Bao lâu nên tiến hành bảo dưỡng hoặc kiểm tra van một lần?

Thời gian lý tưởng là kiểm tra định kỳ từ 6 đến 12 tháng/lần tùy thuộc vào tần suất đóng mở, chất lượng xử lý của nguồn khí nén và môi trường làm việc thực tế tại nhà máy.

Kết luận

Van điện từ khí nén 24V đóng vai trò là thiết bị chấp hành không thể thiếu, quyết định sự thành công của các dây chuyền tự động hóa hiện đại. Việc lựa chọn chính xác điện áp, số cửa, kích thước cổng và thông số kỹ thuật sẽ giúp hệ thống của bạn vận hành ổn định, tiết kiệm năng lượng khí nén tối đa và gia tăng tuổi thọ thiết bị.
