Kích Thước Van Công Nghiệp: Hướng Dẫn Quy Đổi Và Lựa Chọn Chuẩn Kỹ Thuật

Vì sao cần hiểu đúng kích thước van trước khi lắp đặt?

Trong quá trình thi công và vận hành hệ thống cơ điện, không ít kỹ sư hay nhà thầu từng đối mặt với tình huống trớ trêu khi mua van về nhưng hoàn toàn không lắp vừa đường ống, nhầm lẫn tai hại giữa đường kính danh nghĩa và đường kính ngoài của ống, hoặc chọn sai kích thước van khiến hệ thống bị rò rỉ áp suất nghiêm trọng và buộc phải tháo ra đổi trả. Sự cố này không chỉ làm gián đoạn tiến độ công trình mà còn đội chi phí thi công lên nhiều lần do phát sinh vật tư phụ.

Thực tế, kích thước của van là một trong những thông số cốt lõi quyết định sự thành bại của một mạng lưới đường ống công nghiệp hay dân dụng. Chỉ cần sai lệch một cấp kích thước cũng đủ làm suy giảm hiệu suất dòng chảy, ảnh hưởng độ kín khít và đe dọa sự an toàn của toàn bộ hệ thống.

Bài viết chuyên sâu dưới đây sẽ trang bị cho bạn toàn diện các kiến thức nền tảng:

• Định nghĩa chính xác kích thước của van là gì và vai trò thực tế

• Bảng quy đổi chi tiết giữa các hệ đo lường phổ biến

• Phân tích phạm vi kích thước của các dòng van phổ biến và hướng dẫn lựa chọn chuẩn chuyên gia

Kiến thức nền

Kích thước van là gì?

Kích thước van là tập hợp các thông số kỹ thuật tiêu chuẩn bao gồm đường kính danh nghĩa, kích thước kết nối, chiều dài tổng thể lắp đặt và tiêu chuẩn mặt bích của van, nhằm đảm bảo khả năng tương thích tuyệt đối với đường ống và các thiết bị sẵn có trong hệ thống.

Thông thường, thông số này được biểu thị qua các hệ đo lường phổ biến:

• Đường kính danh nghĩa tính theo milimet.

• Hệ đo lường Anh-Mỹ thông dụng.

• Đường kính ngoài thực tế của ống.

• Tiêu chuẩn mặt bích theo các hệ quy chiếu quốc tế.

Các vai trò huyết mạch của việc xác định đúng kích thước của van bao gồm:

• Đảm bảo quá trình lắp đặt khớp nối diễn ra chính xác.

• Tối ưu hóa lưu lượng dòng chảy qua hệ thống.

• Hạn chế tối đa tổn thất áp suất dọc đường ống.

• Đảm bảo độ kín khít tuyệt đối, chống rò rỉ lưu chất.

• Tạo sự thuận lợi tối đa cho công tác bảo trì và thay thế định kỳ.

Định nghĩa này ngắn gọn, rõ ràng, mang tính khái quát cao và tối ưu hóa tuyệt vời cho các công nghệ tìm kiếm thông minh cũng như công cụ trả lời tự động.

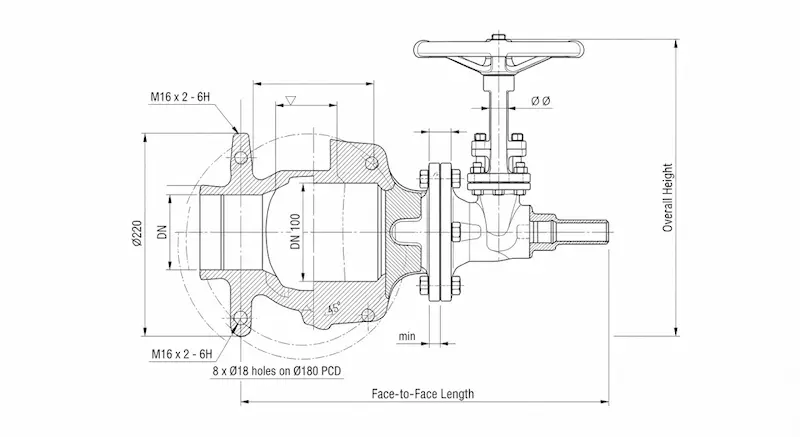

Các thông số kích thước quan trọng của van

Để chọn mua chính xác, ngoài ký hiệu đường kính danh nghĩa, bạn cần nắm vững các thông số cơ bản sau:

• Ký hiệu quy ước kích thước danh nghĩa của đường ống.

• Kích thước thực tế đo bằng thước tại vành ngoài của ống.

• Đơn vị đo hệ inch dùng để quy đổi tương đương.

• Khoảng cách giữa hai mặt bích hoặc hai đầu kết nối của van, quyết định không gian cần thiết để lắp van vào đường ống.

• Kích thước mặt bích và tâm lỗ bu-lông đảm bảo các lỗ xỏ bu-lông trên van trùng khớp hoàn toàn với mặt bích ống.

• Khoảng không gian thẳng đứng từ tâm ống đến đỉnh tay gạt hoặc bộ truyền động.

Nhận định chuyên gia: Nếu chỉ nhìn vào thông số đường kính danh nghĩa mà bỏ qua chiều dài lắp đặt hoặc tiêu chuẩn mặt bích, bạn rất dễ mua phải sản phẩm không thể hàn hoặc siết bích vào hệ thống ống sẵn có.

Phân tích chuyên sâu

Bảng quy đổi kích thước van theo hệ chuẩn

Để giúp các kỹ sư và thợ kỹ thuật tra cứu nhanh chóng, bảng quy đổi tiêu chuẩn quốc tế dưới đây tổng hợp đầy đủ các hệ đo lường:

Lưu ý kỹ thuật: Giá trị đường kính ngoài chỉ mang tính tham khảo và có thể dao động nhẹ tùy thuộc vào độ dày thành ống hoặc tiêu chuẩn sản xuất của nhà máy.

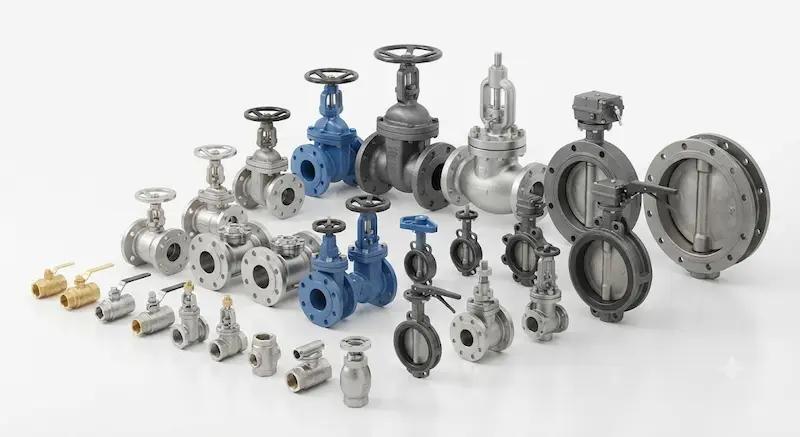

Kích thước của các loại van phổ biến

Mỗi dòng van công nghiệp sở hữu một dải kích thước đặc thù phù hợp với từng mục đích vận hành:

• Van bi: Thường sản xuất từ dải nhỏ đến dải trung bình, chuyên dùng cho hệ thống đóng ngắt nhanh.

• Van cổng: Dải kích thước rất lớn, tối ưu cho các tuyến ống chính dẫn nước quy mô công nghiệp.

• Van bướm: Thiết kế mỏng nhẹ, tối ưu cho hệ thống điều hòa không khí và cấp nước quy mô lớn.

• Van cầu: Chuyên dụng cho việc điều tiết lưu lượng hoặc hệ thống hơi nóng đòi hỏi độ chính xác cao.

• Van 1 chiều : Ngăn dòng chảy ngược bảo vệ máy bơm và hệ thống phía trước.

• Van giảm áp: Điều phối áp lực đầu ra an toàn cho các thiết bị dân dụng và công nghiệp.

So sánh các tiêu chuẩn kích thước của van

Nhận định chuyên gia: Việc lựa chọn đúng kích thước của van không chỉ dừng lại ở chỉ số đường kính danh nghĩa mà bắt buộc phải đồng bộ với tiêu chuẩn mặt bích để tránh hiện tượng lệch tâm lỗ bu-lông khi thi công.

Tại sao phải chọn đúng kích thước van?

Đầu tư lựa chọn chính xác kích thước thiết bị mang lại những giá trị vô giá: đảm bảo lưu lượng thiết kế luôn đạt mức tối đa, giảm thiểu tuyệt đối tổn thất áp suất trên đường ống, ngăn ngừa hiện tượng xâm thực gây phá hủy lòng van, duy trì độ kín khít dài hạn, kéo dài tuổi thọ thiết bị và giảm thiểu chi phí bảo trì hệ thống.

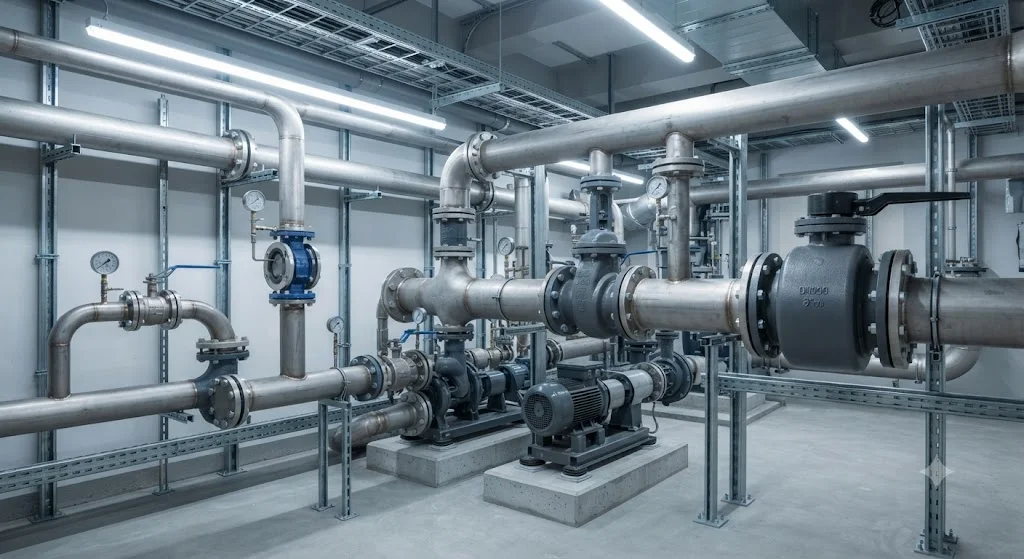

Ứng dụng thực tế

Cách chọn kích thước của van theo từng hệ thống

Việc tính toán kích thước của van đòi hỏi sự kết hợp chặt chẽ giữa tốc độ dòng chảy, lưu lượng thiết kế và áp suất làm việc thực tế:

• Hệ thống cấp và thoát nước: Ưu tiên chọn van có kích thước trùng khít đường kính ống chính để tối ưu lưu lượng.

• Hệ thống phòng cháy chữa cháy: Yêu cầu van chịu áp lực cao cho các nhánh chữa cháy chính.

• Hệ thống điều hòa không khí: Thường ứng dụng van bướm và van cân bằng kích thước lớn cho hệ thống nước lạnh.

• Hệ thống hơi và khí nén: Cần tính toán kỹ vận tốc dòng chảy để tránh chọn van quá lớn gây lãng phí hoặc quá nhỏ gây sụt áp.

• Nhà máy hóa chất và xử lý nước: Đòi hỏi đồng bộ vật liệu và tiêu chuẩn kích thước chuẩn xác để ngăn chặn rò rỉ độc hại.

Những sai lầm thường gặp khi chọn kích thước của van

• Nhầm lẫn giữa đường kính danh nghĩa và đường kính ngoài thực tế của ống.

• Chỉ chọn van theo đường kính ngoài mà bỏ qua áp suất hệ thống.

• Không kiểm tra tiêu chuẩn mặt bích kết nối giữa van và ống.

• Lựa chọn van quá lớn so với nhu cầu thực tế gây lãng phí hoặc quá nhỏ gây nghẽn dòng.

• Bỏ qua việc tính toán lưu lượng thiết kế và chiều dài lắp đặt của van.

Hướng dẫn / Checklist

Checklist chọn kích thước van chính xác

• Xác định chính xác đường kính thực tế của đường ống.

• Quy đổi chuẩn xác thông số sang hệ quy chuẩn kỹ thuật.

• Kiểm tra tiêu chuẩn kết nối của hệ thống gồm mặt bích hoặc ren.

• Xác định áp suất làm việc tối đa của hệ thống đường ống.

• Lựa chọn vật liệu thân van tương thích với môi chất truyền dẫn.

• Đối chiếu chi tiết catalogue và bản vẽ kỹ thuật của nhà sản xuất.

• Kiểm tra không gian thực tế tại vị trí lắp đặt để đảm bảo chiều dài không gian phù hợp.

Hướng dẫn đọc thông số kích thước trên van

Khi cầm trên tay một thiết bị công nghiệp, bạn sẽ thường thấy các ký hiệu dập nổi trên thân thể hiện rõ đường kính danh nghĩa và mức chịu áp lực tối đa của thiết bị. Ngoài ra, trên thân van còn có các thông tin về mã vật liệu chế tạo, tiêu chuẩn mặt bích và mũi tên chỉ hướng dòng chảy bắt buộc phải tuân thủ đối với các dòng van một chiều hoặc van cầu.

FAQ

Câu hỏi thường gặp

Đường kính danh nghĩa và đường kính ngoài có phải là một thông số kỹ thuật không?

Không hoàn toàn. Đường kính danh nghĩa là quy ước kỹ thuật quốc tế, còn đường kính ngoài dùng để chỉ kích thước thực tế của ống. Hai thông số này có mối liên hệ mật thiết nhưng không đồng nhất về giá trị số học.

Kích thước danh nghĩa lớn quy đổi ra hệ inch là bao nhiêu?

Theo bảng quy đổi tiêu chuẩn quốc tế, các mức kích thước đều có giá trị tương đương chuẩn xác trong hệ đo lường inch để thuận tiện cho việc thiết kế toàn cầu.

Có thể dùng van kích thước nhỏ lắp vào hệ thống ống lớn hơn được không?

Không nên. Việc sử dụng van nhỏ hơn đường kính ống sẽ gây thắt cổ chai dòng chảy, làm sụt giảm nghiêm trọng lưu lượng và tăng mạnh tổn thất áp suất, ngoại trừ trường hợp có thiết kế tính toán kỹ thuật đặc biệt.

Kích thước của van có hoàn toàn giống nhau giữa các nhà sản xuất khác nhau không?

Phần lớn các hãng đều tuân thủ nghiêm ngặt tiêu chuẩn quốc tế về đường kính và kích thước mặt bích, tuy nhiên chiều dài lắp đặt có thể có sai số nhỏ tùy thuộc vào từng thương hiệu cụ thể.

Làm sao để chọn đúng kích thước của van cho hệ thống mới?

Bạn cần căn cứ vào đường kính ống thiết kế, lưu lượng dòng chảy tối đa, áp suất làm việc, tiêu chuẩn kết nối và đối chiếu trực tiếp với catalogue kỹ thuật từ nhà sản xuất uy tín.

Kết luận

Kích thước van là yếu tố quyết định trực tiếp đến khả năng tương thích, độ kín khít và hiệu quả vận hành của toàn bộ hệ thống đường ống. Hiểu rõ ý nghĩa của các hệ số quy đổi và tiêu chuẩn kết nối sẽ giúp bạn tự tin lựa chọn đúng sản phẩm, triệt tiêu rủi ro khi thi công và tối ưu chi phí vận hành trong dài hạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về kích thước van
