Diaphragm Valve: Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Ứng Dụng

Trong các hệ thống hóa chất, xử lý nước, thực phẩm hoặc chất lỏng có tính ăn mòn, việc lựa chọn van không chỉ phụ thuộc vào khả năng đóng mở mà còn liên quan đến độ kín, khả năng chống ăn mòn và nguy cơ môi chất tiếp xúc với cơ cấu bên trong van.

Một số loại van thông thường có thể gặp hạn chế khi làm việc với hóa chất ăn mòn, môi chất chứa hạt rắn, bùn và slurry, chất lỏng có độ nhớt hoặc môi trường yêu cầu vệ sinh cao. Đây chính là lý do diaphragm valve (van màng) được lựa chọn rộng rãi, nhờ cấu tạo màng có thể đáp ứng những yêu cầu khắt khe này. Bài viết dưới đây sẽ phân tích từ định nghĩa, cấu tạo, nguyên lý, phân loại đến cách chọn van màng phù hợp với từng hệ thống.

Diaphragm Valve là gì?

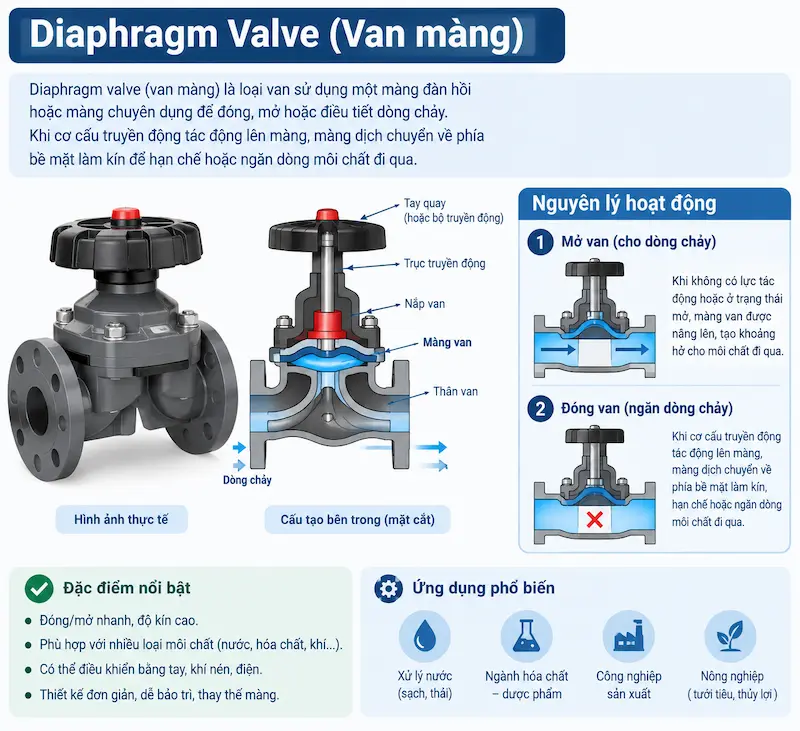

Diaphragm valve (van màng) là loại van sử dụng một màng đàn hồi hoặc màng chuyên dụng để đóng, mở hoặc điều tiết dòng chảy. Khi cơ cấu truyền động tác động lên màng, màng dịch chuyển về phía bề mặt làm kín để hạn chế hoặc ngăn dòng môi chất đi qua.

Thiết kế này cho phép màng đồng thời đóng vai trò là bộ phận làm kín và cách ly môi chất khỏi một phần cơ cấu vận hành — đây chính là điểm khác biệt cốt lõi so với nhiều loại van thông thường khác. Một van màng hoàn chỉnh thường gồm thân van, diaphragm, bộ truyền động và các bộ phận liên quan, trong đó vật liệu màng ảnh hưởng trực tiếp đến khả năng tương thích môi chất.

Cấu tạo van màng gồm những bộ phận nào?

Một van màng gồm nhiều bộ phận phối hợp với nhau, trong đó mỗi phần đảm nhiệm một vai trò riêng biệt trong quá trình vận hành.

Valve body (thân van) là phần chứa dòng môi chất và tạo đường dẫn dòng chảy, có thể được chế tạo từ gang, thép, stainless steel, PVC, CPVC, PP hoặc vật liệu phù hợp với môi trường sử dụng. Diaphragm (màng van) là bộ phận quan trọng nhất, đảm nhiệm việc đóng/mở dòng chảy, tạo bề mặt làm kín và cách ly môi chất với cơ cấu vận hành.

Compressor là bộ phận tác động lên màng, truyền chuyển động từ cơ cấu vận hành xuống diaphragm, trong khi stem truyền lực từ tay quay hoặc actuator đến bộ phận tác động lên màng. Cuối cùng, actuator/handwheel có thể là tay quay, khí nén, điện hoặc cơ cấu tự động tùy thiết kế của từng model.

Hiểu rõ vai trò của từng bộ phận giúp bạn dễ dàng nhận biết nguyên nhân khi van gặp sự cố, thay vì chỉ tập trung vào một chi tiết đơn lẻ.

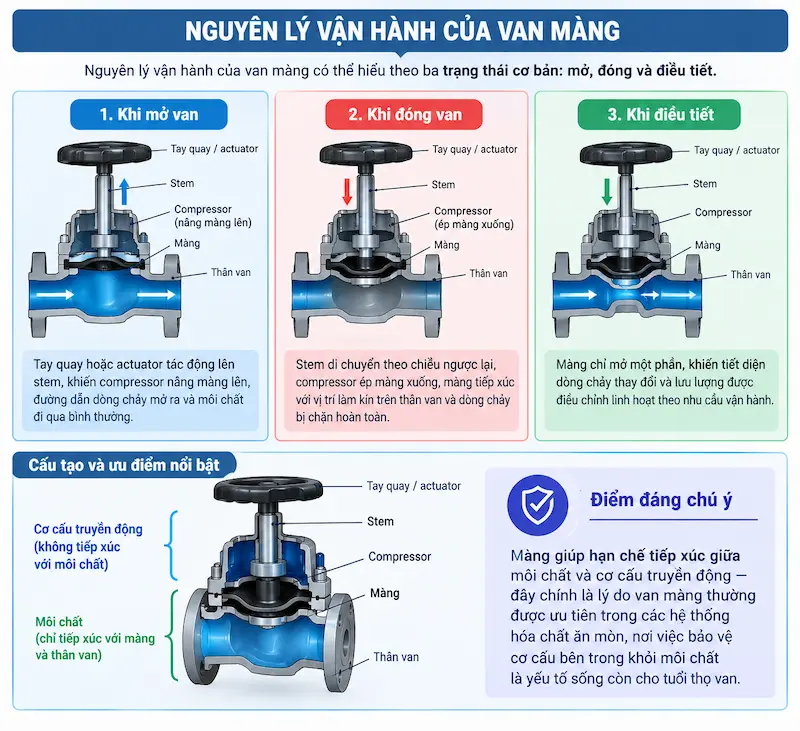

Nguyên lý hoạt động của diaphragm valve

Nguyên lý vận hành của van màng có thể hiểu theo ba trạng thái cơ bản.

Khi mở van: tay quay hoặc actuator tác động lên stem, khiến compressor nâng màng lên, đường dẫn dòng chảy mở ra và môi chất đi qua bình thường. Khi đóng van: stem di chuyển theo chiều ngược lại, compressor ép màng xuống, màng tiếp xúc với vị trí làm kín trên thân van và dòng chảy bị chặn hoàn toàn.

Với chức năng điều tiết, màng chỉ mở một phần, khiến tiết diện dòng chảy thay đổi và lưu lượng được điều chỉnh linh hoạt theo nhu cầu vận hành.

Điểm đáng chú ý là màng giúp hạn chế tiếp xúc giữa môi chất và cơ cấu truyền động — đây chính là lý do van màng thường được ưu tiên trong các hệ thống hóa chất ăn mòn, nơi việc bảo vệ cơ cấu bên trong khỏi môi chất là yếu tố sống còn cho tuổi thọ van.

Diaphragm valve có những loại nào?

Diaphragm valve được phân loại theo nhiều tiêu chí khác nhau, giúp người dùng dễ dàng thu hẹp phạm vi lựa chọn.

Theo cấu tạo thân van: weir van màng có phần yên van dạng gờ, thiết kế phổ biến và phù hợp nhiều ứng dụng công nghiệp; straight-through van màng có đường dòng tương đối thẳng, có thể phù hợp với môi chất chứa hạt rắn hoặc slurry, giúp giảm nguy cơ tích tụ tại một số vị trí trong đường dòng.

Theo cơ cấu vận hành: gồm manual van màng, pneumatic van màng và electric van màng, tùy vào mức độ tự động hóa mà hệ thống yêu cầu.

Theo vật liệu màng: phổ biến nhất là EPDM, PTFE, NBR, FKM/Viton và các vật liệu chuyên dụng khác tùy nhà sản xuất. Cần nhấn mạnh: không nên lựa chọn màng chỉ dựa vào tên vật liệu — cần đối chiếu compatibility với môi chất, nhiệt độ, áp suất và điều kiện vận hành thực tế trước khi quyết định.

Các thông số kỹ thuật quan trọng của van màng

Khi lựa chọn van màng, cần kiểm tra đầy đủ các thông số kỹ thuật sau:

Trong số này, diaphragm material cần được phân tích kỹ nhất, vì đây là một trong những yếu tố quyết định tuổi thọ van. Một thân van chất lượng tốt vẫn có thể thất bại nếu vật liệu màng không tương thích với môi chất hoặc điều kiện vận hành thực tế.

Ưu điểm và hạn chế của van màng

Để đánh giá khách quan, cần nhìn nhận cả hai mặt của van màng trước khi quyết định lựa chọn.

Ưu điểm nổi bật gồm: độ kín tốt, màng có thể cách ly môi chất khỏi cơ cấu vận hành, phù hợp với nhiều môi chất ăn mòn khi lựa chọn đúng vật liệu, có thể sử dụng với một số môi chất chứa hạt rắn, có nhiều lựa chọn vật liệu thân và màng, đồng thời phù hợp với các hệ thống yêu cầu kiểm soát nhiễm bẩn nghiêm ngặt.

Tuy nhiên, hạn chế cũng cần được cân nhắc: màng là bộ phận có thể bị hao mòn theo thời gian, nhiệt độ làm việc phụ thuộc đáng kể vào vật liệu diaphragm, không phải loại van màng nào cũng phù hợp với áp suất cao. Việc điều tiết liên tục có thể làm giảm tuổi thọ màng trong một số điều kiện vận hành, và chi phí thay thế diaphragm cần được tính vào kế hoạch bảo trì dài hạn.

So sánh van màng với các loại van khác

Việc so sánh giúp xác định đúng ngữ cảnh sử dụng của từng loại van.

Van màng vs Ball valve: ball valve có ưu thế đóng mở nhanh, độ kín tốt và phù hợp nhiều hệ thống thông thường; trong khi van màng có khả năng cách ly môi chất với cơ cấu vận hành, phù hợp với một số môi chất ăn mòn hoặc chứa hạt rắn, nhưng vật liệu màng cần được lựa chọn cẩn thận hơn.

Van màng vs Butterfly valve: butterfly valve thường có thiết kế nhỏ gọn và phù hợp với đường kính lớn, còn van màng lại có lợi thế trong một số ứng dụng cần kiểm soát môi chất và độ kín theo thiết kế màng đặc trưng.

Van màng vs Globe valve: globe valve có thể phù hợp cho điều tiết dòng chảy trong nhiều hệ thống, trong khi van màng có ưu điểm về khả năng cách ly môi chất nhờ cấu tạo màng.

Không có loại van nào phù hợp tuyệt đối cho mọi ứng dụng — lựa chọn cần dựa trên môi chất, áp suất, nhiệt độ, lưu lượng và yêu cầu vệ sinh của từng hệ thống cụ thể.

Vì sao vật liệu diaphragm lại quan trọng?

Đây là yếu tố cần được đào sâu, vì nó quyết định phần lớn hiệu quả và tuổi thọ thực tế của van màng.

Màng van tiếp xúc trực tiếp hoặc gián tiếp với môi chất tùy thiết kế, vì vậy vật liệu màng phải có khả năng chịu được hóa chất, nhiệt độ, áp suất, chu kỳ đóng mở và điều kiện cơ học trong suốt quá trình vận hành.

Ví dụ, EPDM thường được sử dụng trong nhiều ứng dụng nước và một số môi trường hóa chất thông thường. PTFE được lựa chọn trong nhiều ứng dụng cần khả năng kháng hóa chất cao, còn NBR có những ứng dụng liên quan đến dầu và hydrocarbon tùy loại và điều kiện cụ thể.

Cần tránh khẳng định một vật liệu phù hợp với mọi hóa chất — compatibility phải được kiểm tra theo môi chất, nồng độ, nhiệt độ và thời gian tiếp xúc thực tế, thay vì chỉ dựa vào tên vật liệu ghi trên datasheet.

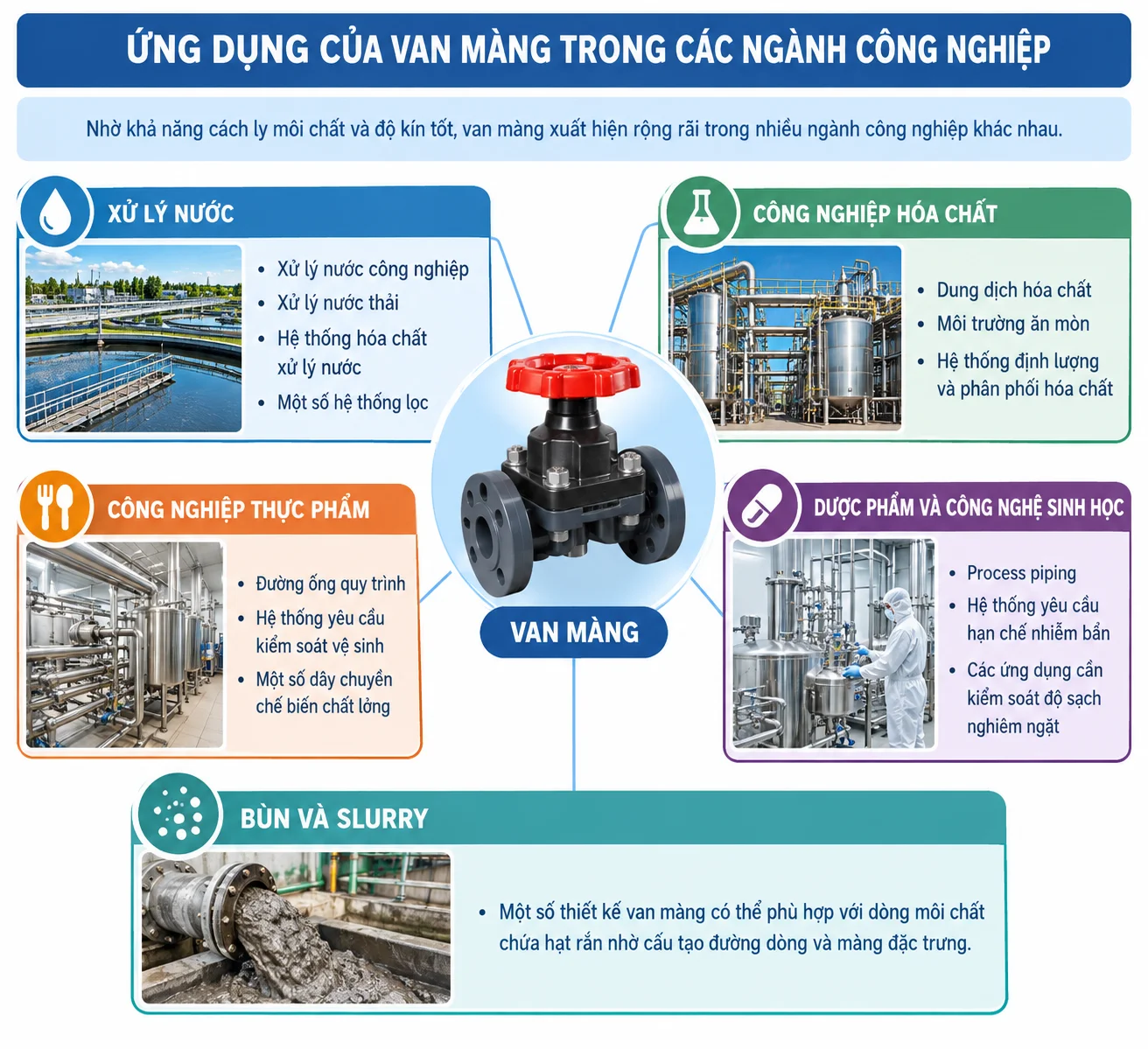

Diaphragm valve được sử dụng ở đâu?

Nhờ khả năng cách ly môi chất và độ kín tốt, van màng xuất hiện rộng rãi trong nhiều ngành công nghiệp khác nhau.

Trong hệ thống xử lý nước, van màng được dùng cho xử lý nước công nghiệp, nước thải, hệ thống hóa chất xử lý nước và một số hệ thống lọc. Ngành công nghiệp hóa chất ứng dụng van màng cho dung dịch hóa chất, môi trường ăn mòn, hệ thống định lượng và phân phối hóa chất.

Công nghiệp thực phẩm sử dụng van màng cho đường ống quy trình, hệ thống yêu cầu kiểm soát vệ sinh và một số dây chuyền chế biến chất lỏng. Ngành dược phẩm và công nghệ sinh học ứng dụng cho process piping, hệ thống yêu cầu hạn chế nhiễm bẩn và các ứng dụng cần kiểm soát độ sạch nghiêm ngặt. Ngoài ra, với bùn và slurry, một số thiết kế van màng có thể phù hợp với dòng môi chất chứa hạt rắn nhờ cấu tạo đường dòng và màng đặc trưng.

Khi nào nên sử dụng van màng?

Nên cân nhắc lựa chọn van màng khi hệ thống có một hoặc nhiều yêu cầu sau: môi chất có tính ăn mòn, yêu cầu độ kín cao, muốn hạn chế môi chất tiếp xúc với cơ cấu vận hành, môi chất có hạt rắn hoặc bùn, yêu cầu vệ sinh cao, cần vật liệu màng tương thích với môi chất, hoặc hệ thống cần van đóng mở hoặc điều tiết theo thiết kế linh hoạt.

Nếu hệ thống của bạn rơi vào một trong những trường hợp trên mà vẫn sử dụng van thông thường không phù hợp, nguy cơ rò rỉ hóa chất, nhiễm bẩn môi chất hoặc hư hỏng cơ cấu vận hành sẽ tăng lên đáng kể theo thời gian.

Những sai lầm thường gặp khi chọn van màng

Nhiều sự cố vận hành bắt nguồn từ những sai lầm lặp lại trong quá trình lựa chọn.

• Chỉ chọn theo kích thước — DN50 không có nghĩa mọi van màng DN50 đều giống nhau về chất lượng và tính năng

• Bỏ qua vật liệu màng — đây là lỗi quan trọng vì diaphragm tiếp xúc trực tiếp với điều kiện làm việc thực tế

• Không kiểm tra nhiệt độ — một vật liệu màng có thể phù hợp ở nhiệt độ thường nhưng không còn phù hợp khi nhiệt độ tăng cao

• Chỉ nhìn vào áp suất danh nghĩa — cần xét đồng thời áp suất, nhiệt độ và môi chất cùng lúc

• Dùng sai loại màng thay thế — diaphragm replacement phải tương thích với đúng model và thiết kế của van gốc

Bỏ qua những sai lầm này có thể khiến van xuống cấp nhanh, gây rò rỉ môi chất và phát sinh chi phí bảo trì lớn hơn nhiều so với dự tính ban đầu.

Checklist lựa chọn diaphragm valve

Để chọn đúng van màng ngay từ đầu, có thể tham khảo checklist 8 bước sau:

1. Xác định môi chất

2. Xác định nhiệt độ làm việc

3. Xác định áp suất

4. Xác định lưu lượng và kích thước đường ống

5. Chọn vật liệu thân van

6. Chọn vật liệu diaphragm

7. Chọn kiểu kết nối

8. Xác định phương thức vận hành: manual, pneumatic hoặc electric

Thực hiện đầy đủ checklist này giúp giảm đáng kể rủi ro chọn sai model, đặc biệt với các hệ thống hóa chất yêu cầu độ chính xác cao về tương thích vật liệu.

Lưu ý khi vận hành và bảo dưỡng van màng

Sau khi lắp đặt, việc vận hành và bảo dưỡng đúng cách sẽ quyết định tuổi thọ thực tế của van màng:

• Không ép van hoạt động ngoài giới hạn thiết kế

• Kiểm tra hiện tượng rò rỉ định kỳ

• Kiểm tra tình trạng màng thường xuyên

• Theo dõi số chu kỳ đóng mở nếu van vận hành thường xuyên

• Không dùng diaphragm thay thế không đúng model

• Kiểm tra khả năng tương thích hóa chất trước khi thay thế

• Khi phát hiện màng xuống cấp cần thay thế đúng chủng loại

• Với hệ thống quan trọng, nên có kế hoạch bảo trì và phụ tùng dự phòng

Đây là những bước tuy đơn giản nhưng giúp phát hiện sớm dấu hiệu xuống cấp của màng, tránh sự cố rò rỉ đột ngột gây gián đoạn sản xuất.

Câu hỏi thường gặp về van màng

Diaphragm valve là gì?


Van màng là loại van sử dụng màng để đóng, mở hoặc điều tiết dòng chảy. Màng đồng thời tạo cơ chế làm kín và trong nhiều thiết kế giúp cách ly môi chất với cơ cấu vận hành.

Van màng dùng để làm gì?


Van màng được sử dụng để đóng mở hoặc điều tiết dòng chảy trong các hệ thống nước, hóa chất, thực phẩm, dược phẩm, xử lý nước và một số ứng dụng slurry.

Van màng có những loại nào?


Các loại phổ biến gồm weir van màng và straight-through van màng; ngoài ra còn có thể phân loại theo cơ cấu vận hành như manual, pneumatic và electric.

Vật liệu màng diaphragm gồm những loại nào?


Một số vật liệu thường gặp gồm EPDM, PTFE, NBR và các vật liệu chuyên dụng khác. Việc lựa chọn phải dựa trên môi chất, nhiệt độ, áp suất và yêu cầu vận hành.

Van màng có phù hợp với hóa chất không?


Có thể phù hợp với nhiều loại hóa chất nếu thân van và màng được lựa chọn đúng vật liệu. Cần kiểm tra compatibility cụ thể thay vì mặc định mọi van màng đều dùng được cho hóa chất.

Van màng – giải pháp kiểm soát dòng chảy cho nhiều môi trường đặc thù

Diaphragm valve là van màng sử dụng diaphragm để đóng, mở hoặc điều tiết dòng chảy, với cấu tạo đặc trưng giúp màng đảm nhiệm chức năng làm kín và cách ly môi chất theo thiết kế riêng biệt. Trên thị trường hiện có nhiều dạng thân van, vật liệu màng và phương thức vận hành khác nhau, phù hợp với từng ngành công nghiệp cụ thể.
