Tất Tần Tật Về Van Bi Gạt: Cấu Tạo, Phân Loại Và Bí Quyết Lựa Chọn Chuẩn Kỹ Thuật

Mở bài — Vì sao van bi gạt được sử dụng phổ biến?

Một hệ thống đường ống công nghiệp hay dân dụng luôn đòi hỏi khả năng đóng/mở dòng chảy nhanh chóng để đáp ứng yêu cầu vận hành liên tục trong ngày. Nếu kỹ thuật viên lựa chọn sai loại van, hệ thống rất dễ đối mặt với các sự cố nghiêm trọng như rò rỉ lưu chất, kẹt van giữa chừng hoặc sụt giảm tuổi thọ thiết bị. Hậu quả là chi phí bảo trì tăng cao và dây chuyền sản xuất có nguy cơ bị gián đoạn.

Vậy van bi gạt thực chất là gì, vì sao thiết bị này lại trở thành sự ưu tiên hàng đầu trong các hệ thống đường ống, và làm thế nào để chọn được sản phẩm phù hợp nhất?

Sở dĩ van bi tay gạt được ứng dụng rộng rãi nhờ sở hữu những ưu điểm vượt trội:

• Đóng/mở nhanh chỉ với góc xoay ngắn.

• Thao tác bằng tay gạt đơn giản, không tốn nhiều sức lực.

• Kết cấu tương đối gọn gàng, tối ưu không gian lắp đặt.

• Khả năng đóng kín tốt khi lựa chọn đúng chủng loại và vật liệu gioăng.

• Đa dạng vật liệu và kiểu kết nối, đáp ứng linh hoạt mọi môi trường làm việc.

Van bi gạt là gì?

Trong các tài liệu kỹ thuật và thiết kế hệ thống đường ống, van bi tay gạt đóng vai trò là thiết bị chặn hoặc cho phép dòng chảy đi qua một cách linh hoạt.

Van bi tay gạt là loại van sử dụng một viên bi kim loại có đục lỗ xuyên tâm để điều tiết trạng thái đóng hoặc mở của dòng môi chất. Người vận hành chỉ cần tác động lực trực tiếp lên tay gạt bên ngoài để xoay viên bi bên trong thân van. Thao tác này thường thực hiện theo góc quay 90 độ, đưa lỗ rỗng trên bi về vị trí song song (mở hoàn toàn) hoặc vuông góc (đóng hoàn toàn) với hướng chuyển động của dòng chảy.

Để hiểu rõ hơn về cơ chế này, chúng ta có thể bóc tách cấu trúc tên gọi:

• “Van bi”: Chỉ cơ cấu đóng mở cốt lõi hình cầu (viên bi).

• “Gạt”: Chỉ phương thức truyền động bằng tay gạt cơ học.

• Khi tay gạt xoay, trục van sẽ truyền chuyển động trực tiếp xuống viên bi.

• Vị trí của lỗ xuyên tâm quyết định trực tiếp việc dòng chảy được lưu thông hay bị chặn đứng hoàn toàn.

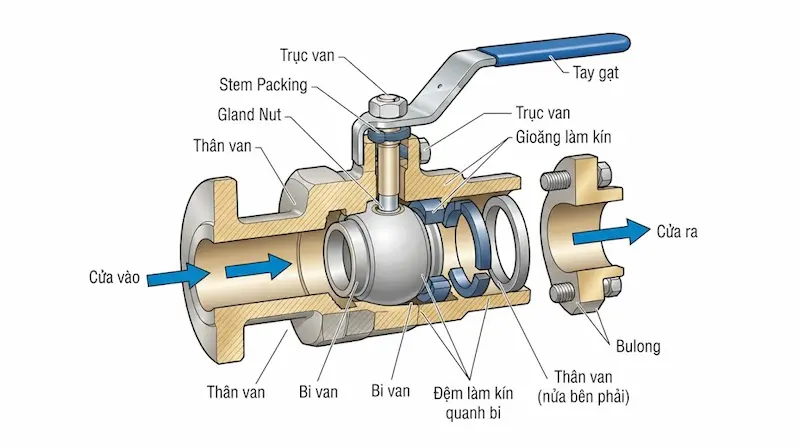

Cấu tạo và nguyên lý hoạt động của van bi gạt

Để vận hành và bảo dưỡng hiệu quả, việc nắm vững cấu tạo chi tiết và nguyên lý làm việc của van là điều kiện tiên quyết.

Các bộ phận chính

• Thân van: Khung chịu lực chính, bảo vệ các linh kiện bên trong và kết nối trực tiếp với đường ống.

• Bi van: Viên bi hình cầu có lỗ xuyên tâm, là bộ phận trực tiếp chặn hoặc mở dòng chảy.

• Trục van: Thanh kim loại kết nối tay gạt ở bên ngoài với bi van ở bên trong.

• Tay gạt: Cần gạt cơ học giúp người vận hành thay đổi góc độ của bi van.

• Gioăng làm kín (Seat): Đảm bảo độ kín khít giữa bi van và thân van, ngăn chặn rò rỉ lưu chất.

• Đế van và các đầu kết nối: Giúp cố định van chắc chắn vào hệ thống đường ống.

Nguyên lý hoạt động

• Trạng thái mở: Lỗ xuyên tâm của viên bi nằm thẳng theo hướng của dòng chảy, cho phép môi chất đi qua trơn tru với tổn thất lưu lượng cực kỳ nhỏ.

• Trạng thái đóng: Viên bi được xoay một góc khoảng 90 độ, phần thân đặc của viên bi chắn ngang đường đi của lưu chất, khiến dòng chảy bị ngắt hoàn toàn.

Tại sao van đóng/mở nhanh?

Hành trình chuyển động của van cực kỳ ngắn, thường chỉ bằng một góc 1/4 vòng tròn (90 độ). Đặc tính này giúp hệ thống phản ứng tức thì khi xảy ra sự cố khẩn cấp, biến van bi tay gạt thành giải pháp tối ưu cho các vị trí cần thao tác dứt khoát.

Các loại van bi tay gạt phổ biến hiện nay

Thị trường hiện nay cung cấp rất nhiều biến thể nhằm đáp ứng đa dạng yêu cầu kỹ thuật của từng dự án.

1. Phân loại theo vật liệu

• Van bi tay gạt inox: Nổi bật với khả năng chống ăn mòn vượt trội, chịu nhiệt và áp lực tốt. Thường chế tạo từ inox 304 hoặc inox 316, đây là lựa chọn hàng đầu cho ngành thực phẩm, hóa chất và nước sạch cao cấp.

• Van bi tay gạt đồng: Phù hợp với hệ thống cấp nước dân dụng, khí nén áp lực thấp và công nghiệp nhẹ nhờ ưu thế về chi phí kinh tế và tính sẵn có trên thị trường.

• Van bi tay gạt thép: Thiết kế chuyên dụng cho các hệ thống đường ống yêu cầu độ bền cơ học cực cao, chịu được áp suất lớn.

2. Phân loại theo kiểu kết nối

• Kiểu kết nối ren: Dễ dàng lắp đặt, tháo dỡ, thường dùng cho các hệ thống có đường kính nhỏ (DN15 đến DN50).

• Kiểu kết nối mặt bích: Đảm bảo độ chắc chắn tuyệt đối, chịu áp lực cao, phù hợp cho đường ống kích thước lớn từ DN50 trở lên.

• Kiểu kết nối hàn: Tạo mối nối liền mạch, loại bỏ hoàn toàn nguy cơ rò rỉ tại điểm nối, thích hợp cho hệ thống áp suất cao, nhiệt độ khắc nghiệt.

3. Phân loại theo cấu hình đường dòng

• Van 2 ngã: Dùng để đóng/mở một đường ống thẳng thông thường.

• Van 3 ngã: Có cấu hình cổng chữ L hoặc chữ T, phục vụ nhu cầu chuyển hướng, trộn hoặc phân phối dòng chảy sang các nhánh khác nhau thay vì chỉ khóa dòng đơn thuần.

Các thông số van bi tay gạt cần quan tâm khi lựa chọn

Việc lựa chọn thiết bị không thể chỉ dựa vào cảm tính mà cần bám sát các thông số kỹ thuật cốt lõi:

• DN (Kích thước danh nghĩa): Đại diện cho quy cách tương thích với đường ống (ví dụ: DN15, DN25, DN50), không hoàn toàn là đường kính trong thực tế.

• PN / Class (Cấp áp suất): Xác định khả năng chịu áp lực tối đa của van trong quá trình vận hành liên tục.

• Vật liệu chế tạo: Cần cân nhắc kỹ lưỡng dựa trên tính chất hóa học của môi chất, nhiệt độ làm việc và môi trường xung quanh.

• Kiểu kết nối: Phải đồng bộ với tiêu chuẩn đường ống sẵn có tại công trình.

• Nhiệt độ làm việc: Lưu ý giới hạn chịu nhiệt của cả thân van lẫn lớp gioăng làm kín bên trong.

Lưu ý từ chuyên gia: Không bao giờ lựa chọn van chỉ dựa trên kích thước DN. Một chiếc van đúng kích thước nhưng sai vật liệu thân, sai cấp áp suất hoặc sai loại gioăng vẫn có thể gây rò rỉ nguy hiểm và làm hỏng toàn bộ hệ thống.

Van bi tay gạt khác gì van bướm và các loại van đóng mở khác?

Việc lựa chọn thiết bị cần gắn liền với mục đích thực tế: Nếu hệ thống cần đóng/mở nhanh và cắt dòng tuyệt đối, van bi tay gạt là lựa chọn đáng cân nhắc. Trong khi đó, nếu đường ống có kích thước lớn, van bướm sẽ tối ưu chi phí hơn. Đặc biệt, nếu hệ thống đòi hỏi điều tiết lưu lượng liên tục, người vận hành không nên mặc định dùng van bi mà cần tìm kiếm các dòng van chuyên dụng.

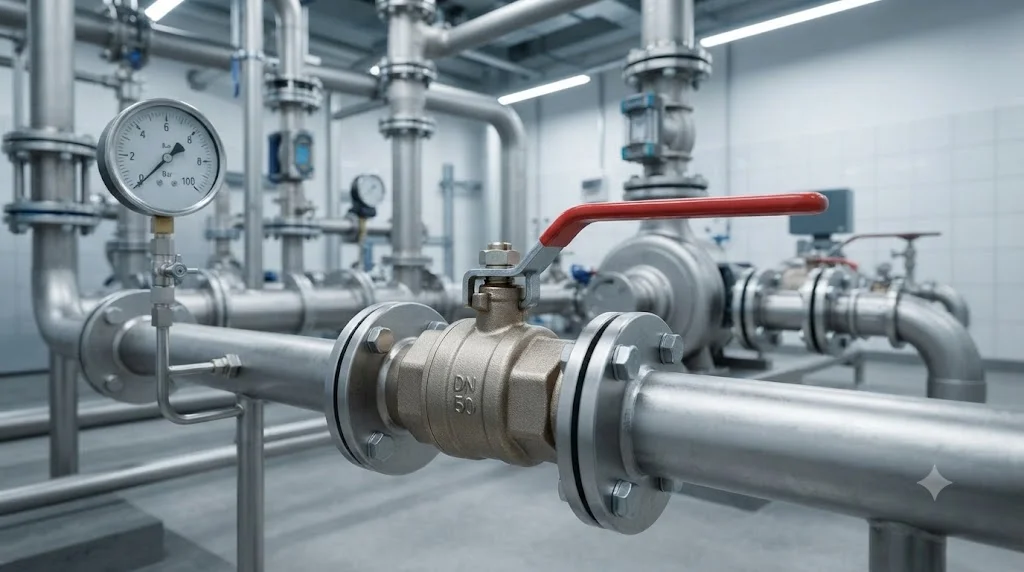

Ứng dụng thực tế

Van bi tay gạt được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các trạm bơm, đường ống phân phối nước sạch và các nhà máy xử lý nước thải đô thị.

• Hệ thống khí nén và khí công nghiệp: Kiểm soát dòng lưu chất khí áp suất trung bình và thấp một cách an toàn.

• Hệ thống công nghiệp phụ trợ: Sử dụng trong các đường ống dẫn dầu, hóa chất loãng hoặc dung dịch kỹ thuật tại các nhà máy sản xuất.

Lưu ý quan trọng: Không có một loại van nào vạn năng dùng được cho mọi môi chất. Kỹ sư luôn phải kiểm tra kỹ vật liệu thân, bi van, gioăng làm kín cùng thông số áp suất, nhiệt độ trước khi đưa vào lắp đặt thực tế.

Những sai lầm thường gặp khi chọn van bi gạt

• Sai lầm 1: Chỉ nhìn vào kích thước DN. Bỏ qua yếu tố áp lực và nhiệt độ dẫn đến tình trạng van bị biến dạng hoặc nứt vỡ dưới tải trọng cao.

• Sai lầm 2: Không kiểm tra vật liệu gioăng (Seal). Gioăng không tương thích với hóa chất hoặc nhiệt độ cao sẽ nhanh chóng bị lão hóa và gây rò rỉ.

• Sai lầm 3: Chọn thiết bị chỉ vì giá rẻ. Sản phẩm kém chất lượng nhanh hỏng, làm tăng gấp nhiều lần chi phí nhân công sửa chữa và gián đoạn vận hành.

• Sai lầm 4: Lạm dụng van bi để điều tiết lưu lượng liên tục. Việc mở hé van bi trong thời gian dài sẽ làm mài mòn bề mặt bi và gioăng, làm mất khả năng đóng kín ban đầu.

• Sai lầm 5: Bỏ qua hướng dẫn lắp đặt kỹ thuật. Siết ren quá lực hoặc lắp ngược hướng dòng chảy có thể làm hỏng cấu trúc bên trong của van.

Cách chọn van bi tay gạt phù hợp cho hệ thống

Quy trình 8 bước chuẩn kỹ thuật giúp bạn loại bỏ hoàn toàn rủi ro khi mua hàng:

1. Xác định chính xác môi chất cần vận chuyển (nước, khí, hóa chất, dầu...).

2. Xác định đường kính danh nghĩa DN của đường ống.

3. Xác định mức áp suất làm việc tối đa và áp suất thử nghiệm của hệ thống.

4. Xác định dải nhiệt độ làm việc (nhiệt độ bình thường và nhiệt độ đỉnh).

5. Lựa chọn vật liệu thân van, bi van và gioăng (Inox, đồng, thép, PTFE...).

6. Kiểm tra kiểu kết nối (ren, mặt bích hay hàn) có khớp với hệ thống hay không.

7. Làm rõ mục đích sử dụng thực tế: thuần túy đóng/mở hay có yêu cầu đặc biệt khác.

8. Kiểm tra tiêu chuẩn kỹ thuật, chứng chỉ chất lượng và nguồn gốc xuất xứ sản phẩm.

Ví dụ thực tế: Khi cần mua thiết bị cho đường ống nước nhà xưởng, tuyệt đối không gửi yêu cầu chung chung như "bán cho tôi van bi tay gạt DN50". Hãy cung cấp đầy đủ thông số: môi chất là nước sạch, áp suất 10 bar, nhiệt độ 50 độ C, kết nối mặt bích để nhận được sản phẩm chuẩn xác nhất.

Hướng dẫn sử dụng và lưu ý khi vận hành van bi tay gạt

• Khi mở van: Xoay tay gạt nhẹ nhàng theo chiều song song với thân ống cho đến khi chạm điểm dừng cuối hành trình.

• Khi đóng van: Xoay tay gạt vuông góc với đường ống. Tuyệt đối không dùng lực đòn bẩy quá mạnh (như dùng ống tuýp nối dài để vặn) khi tay gạt đã chạm điểm cuối hành trình để tránh làm gãy trục van.

• Khi bảo trì định kỳ:

  • Kiểm tra các dấu hiệu rò rỉ tại vị trí kết nối và trục van.

  • Kiểm tra độ chắc chắn của tay gạt.

  • Theo dõi tình trạng lão hóa của gioăng làm kín.

  • Ngừng vận hành ngay lập tức nếu phát hiện tiếng ồn bất thường hoặc nứt vỡ thân van.

Câu hỏi thường gặp về van bi tay gạt

Van bi gạt là gì?

Van bi tay gạt là thiết bị đóng mở dòng chảy bằng một viên bi đục lỗ xuyên tâm bên trong, được điều khiển thủ công bằng tay gạt với góc quay tiêu chuẩn khoảng 90 độ.

Van bi tay gạt dùng để làm gì?

Chức năng chính là đóng hoặc mở hoàn toàn dòng lưu chất trên đường ống. Tùy thuộc vào thiết kế và vật liệu, thiết bị này được ứng dụng rộng rãi trong ngành nước, khí nén và công nghiệp nhẹ.

Van bi tay gạt inox có tốt hơn van bi đồng không?

Không thể khẳng định loại nào tốt hơn trong mọi trường hợp. Van inox chống ăn mòn và chịu nhiệt tốt hơn, phù hợp với hóa chất và công nghiệp nặng; trong khi van đồng tối ưu hơn về chi phí cho các hệ thống nước dân dụng.

Van bi tay gạt có dùng để điều tiết lưu lượng không?

Van bi tay gạt được tối ưu cho việc đóng/mở nhanh. Việc dùng van bi để điều tiết lưu lượng liên tục trong thời gian dài sẽ làm mòn gioăng và bi van, làm giảm tuổi thọ sản phẩm.

Chọn van bi tay gạt cần cung cấp những thông tin gì?

Bạn cần cung cấp tối thiểu các thông số: Kích thước DN, loại môi chất, áp suất làm việc, nhiệt độ, chất liệu yêu cầu và kiểu kết nối đường ống.

Kết luận: Chọn đúng van bi gạt để hệ thống vận hành ổn định

Van bi gạt là giải pháp tối ưu nhờ khả năng đóng/mở nhanh chóng, kết cấu dễ vận hành và tính linh hoạt cao với nhiều tùy chọn về vật liệu, kích thước cũng như kiểu kết nối. Tuy nhiên, để đảm bảo hệ thống luôn hoạt động bền bỉ và an toàn, bạn tuyệt đối không nên lựa chọn thiết bị chỉ dựa trên kích thước DN hay giá thành.
