Needle valve Swagelok: Cẩm nang kỹ thuật chi tiết từ cấu tạo, phân loại đến cách lựa chọn

Trong các hệ thống khí nén tinh vi, đường ống dụng cụ đo lường (instrument tubing) hoặc các thiết bị phân tích kỹ thuật cao, việc đóng mở dòng lưu chất đơn thuần đôi khi là chưa đủ. Người vận hành thường xuyên đối mặt với yêu cầu kiểm soát lưu lượng với độ chính xác cực kỳ cao, điều chỉnh từng giọt hoặc từng luồng khí nhỏ mà các dòng van thông thường không thể đáp ứng. Đây chính là lúc needle valves swagelok trở thành giải pháp không thể thay thế.

Khi tìm kiếm các thiết bị điều khiển lưu chất cao cấp, các kỹ sư và nhà quản lý dự án luôn dành sự quan tâm đặc biệt cho needle valves swagelok nhờ khả năng kết nối ống chính xác và tính năng làm kín vượt trội. Bài viết này sẽ phân tích chi tiết từ định nghĩa, cấu tạo, nguyên lý, chủng loại đến phương pháp lựa chọn chuẩn kỹ thuật.

Định nghĩa nhanh (GEO): Needle valves swagelok là dòng van kim được thiết kế để kiểm soát hoặc điều tiết dòng môi chất với độ chính xác cao, thường được sử dụng trong các hệ thống instrument, khí, chất lỏng và đường ống công nghiệp. Van sử dụng cơ cấu kim và seat để thay đổi tiết diện dòng chảy khi xoay tay van.

Kiến thức nền: Bản chất và nguyên lý hoạt động

Needle valve Swagelok là gì?

Thuật ngữ "needle valve" dịch nghĩa tiếng Việt là van kim, lấy tên gọi từ hình dáng phần đĩa van nhọn như mũi kim. Thương hiệu Swagelok nổi tiếng toàn cầu trong việc cung cấp các giải pháp hệ thống chất lỏng (fluid systems), tube fittings và các dòng van chuyên dụng độ bền cao.

Khác với van bi thông thường chuyên dùng để đóng ngắt nhanh, needle valve swagelok được tinh chỉnh thiết kế để chuyên hóa cho nhiệm vụ tiết lưu và điều tiết dòng chảy nhỏ. Tuy nhiên, người mua cần lưu ý rằng không phải mọi sản phẩm mang thương hiệu này đều sở hữu thông số kỹ thuật hoặc giới hạn áp suất giống nhau; mỗi model được chế tạo riêng biệt cho từng ứng dụng cụ thể.

Nguyên lý hoạt động trực quan

Thiết bị vận hành dựa trên sự chuyển động tịnh tiến của trục van (stem) kết hợp với đầu kim (needle) tiến hoặc lùi so với đế van (seat):

• Xoay mở: Trục van dịch chuyển kéo đầu kim rời xa đế van, làm tăng tiết diện lưu thông và lưu lượng dòng chảy đi qua.

• Xoay đóng: Đầu kim tiến sát vào đế van, thu hẹp dần tiết diện và chặn đứng dòng chảy khi đóng hoàn toàn.

Nhờ hành trình trục van dài kết hợp đầu kim sắc nhọn, người vận hành có thể dễ dàng tinh chỉnh lượng lưu chất đi qua với độ chính xác cực kỳ lớn.

Phân tích chuyên sâu: Cấu tạo, chủng loại và thông số kỹ thuật

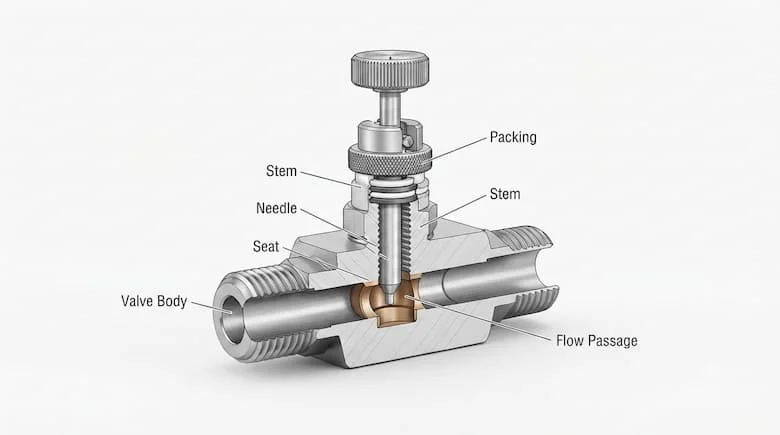

Cấu tạo chi tiết của needle valves Swagelok

Một thiết bị chuẩn mực được cấu thành từ các bộ phận chính sau:

• Valve body (Thân van): Chịu áp lực cao, tạo đường dẫn dòng lưu chất.

• Stem & Needle (Trục van và đầu kim): Truyền lực chuyển động và trực tiếp kiểm soát tiết diện dòng.

• Seat (Đế van): Bề mặt làm kín khít khi van đóng.

• Bonnet & Packing (Nắp van và gioăng chèn): Cố định trục van và ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

• Handle (Tay van): Bộ phận cầm nắm giúp người vận hành xoay chỉnh dễ dàng.

• Connection ends (Đầu kết nối): Tương thích với các tiêu chuẩn ống tubing hoặc ren.

Các loại needle vSwagelok phổ biến

• Theo kiểu kết nối: Dạng kết nối đầu ống (tube fitting connection) hoặc kết nối ren (threaded connection).

• Theo vật liệu: Thép không gỉ (stainless steel) chống ăn mòn tuyệt vời hoặc đồng thau (brass) cho hệ thống thông thường.

• Theo thiết kế thân: Dạng thẳng (straight pattern) hoặc dạng góc vuông (angle pattern) thuận tiện cho việc bố trí không gian hẹp.

Bảng thông số kỹ thuật cần quan tâm khi lựa chọn

So sánh Needle valve và Ball valve

Ứng dụng thực tế và những sai lầm thường gặp khi chọn mua

Các nhóm ứng dụng tiêu biểu

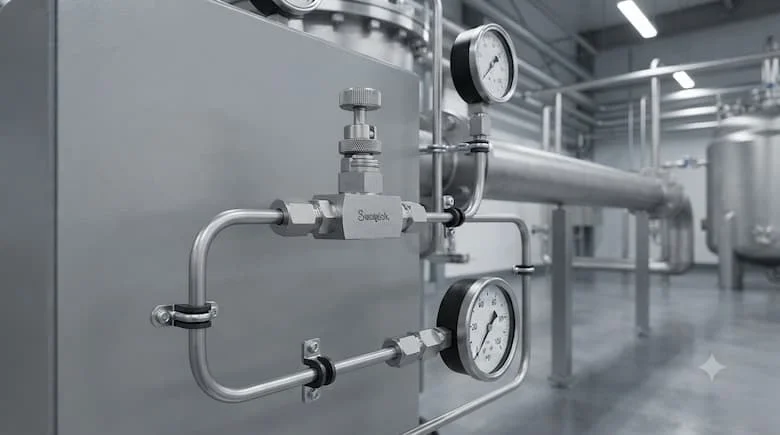

• Hệ thống Instrumentation và đo lường: Kiểm soát dòng khí và chất lỏng đi vào các đồng hồ áp suất, thiết bị phân tích.

• Đường ống lấy mẫu và phòng thí nghiệm: Lấy mẫu khí/chất lỏng chính xác với lưu lượng cực nhỏ mà không làm gián đoạn hệ thống lớn.

• Hệ thống khí công nghiệp và khí nén cao áp: Điều tiết lưu lượng khí sạch, khí trơ trong các dây chuyền kỹ thuật cao.

Những sai lầm phổ biến khi mua hàng:

1. Chỉ nhìn vào kích thước ống mà bỏ qua Pressure rating: Lắp van có định mức áp suất thấp vào hệ thống khí nén áp cao, gây nguy cơ rò rỉ hoặc bung đầu nối.

2. Nhầm lẫn giữa van kim điều tiết và van định lượng (metering valve): Dẫn đến độ nhạy dòng chảy không đạt yêu cầu thiết kế.

3. Không kiểm tra tính tương thích giữa vật liệu van và môi chất: Gây ăn mòn hóa học, phá hủy bề mặt làm kín bên trong.

Hướng dẫn lựa chọn và Checklist trước khi đặt mua

Checklist 10 điểm kiểm tra trước khi đặt hàng:

• Xác định rõ loại môi chất sử dụng.

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Xác định giới hạn nhiệt độ vận hành.

• Đo đạc chính xác kích thước ống tubing.

• Chọn đúng kiểu kết nối (Fitting hay ren).

• Chọn vật liệu thân van phù hợp.

• Kiểm tra vật liệu seat và packing.

• Đánh giá yêu cầu điều chỉnh lưu lượng (hệ số Cv).

• Đối chiếu model sản phẩm với catalogue hãng.

• Đảm bảo tính đồng bộ với toàn bộ hệ thống ống.

FAQ: Câu hỏi thường gặp về needle valve Swagelok

1. Needle valve Swagelok dùng để làm gì?

Thiết bị này được sử dụng chuyên dụng để kiểm soát, điều tiết và tinh chỉnh dòng môi chất với độ chính xác cao trong các hệ thống ống đo lường và khí nén.

2. Needle valves Swagelok có dùng cho hệ thống khí được không?

Có. Van hoàn toàn có thể sử dụng cho khí nén hoặc khí công nghiệp, miễn là model cụ thể được thiết kế phù hợp với áp suất và nhiệt độ của hệ thống đó.

3. Needle valve khác gì so với ball valve?

Van kim (needle valve) phù hợp cho việc điều chỉnh lưu lượng dòng chảy nhỏ một cách chính xác, trong khi van bi (ball valve) ưu tiên cho việc đóng/mở nhanh chóng toàn bộ dòng chảy.

Kết luận

Việc đầu tư và lựa chọn chính xác một thiết bị needle valve swagelok chất lượng cao không chỉ giúp hệ thống đo lường vận hành ổn định, chính xác mà còn ngăn chặn tuyệt đối các sự cố rò rỉ áp suất nguy hiểm, bảo vệ toàn vẹn cho hệ thống kỹ thuật của bạn.
