Hướng Dẫn Toàn Diện Về NRV Valve: Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế

Khi hệ thống máy bơm đột ngột ngừng hoạt động, hiện tượng nước vẫn chảy ngược trở lại thường xuyên xảy ra và tạo ra những áp lực xung kích lớn đe dọa trực tiếp đến tuổi thọ của thiết bị. Dòng chảy đảo chiều không kiểm soát này làm hỏng cánh bơm, gây rung lắc mạnh và làm gián đoạn toàn bộ quá trình vận hành của mạng lưới đường ống.

Đó là lý do vì sao hệ thống luôn cần đến một thiết bị tự động kiểm soát hướng dòng chảy một cách chuẩn xác, và việc trang bị Non-Return Valve chính là giải pháp cốt lõi để giải quyết triệt để vấn đề này.

Vậy nrv valve thực chất là gì? Thiết bị này có điểm gì khác biệt so với van một chiều thông thường, có những chủng loại nào và làm sao để lựa chọn đúng model cho công trình của bạn?

Kiến thức nền

NRV Valve là gì?

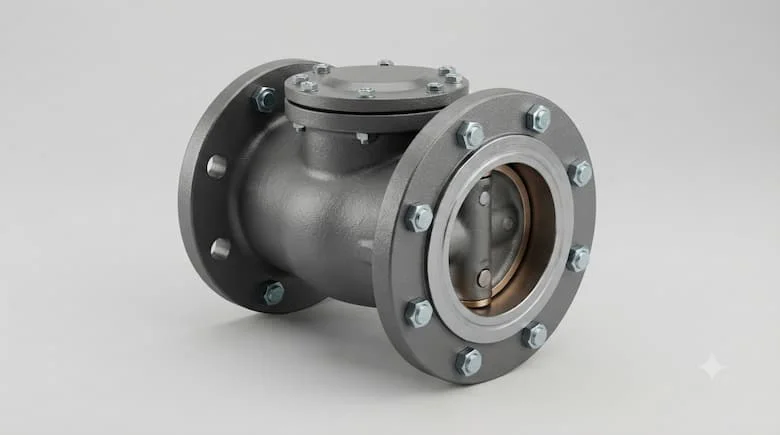

NRV valve (Non-Return Valve) là loại van một chiều được thiết kế để cho phép lưu chất chảy theo một hướng và tự động ngăn dòng chảy ngược. NRV thường được sử dụng trong hệ thống đường ống nước, bơm, HVAC và các hệ thống công nghiệp để kiểm soát hướng dòng chảy và bảo vệ thiết bị.

Thuật ngữ NRV viết tắt cho cụm từ Non-Return Valve, trong nhiều tài liệu kỹ thuật được dùng để chỉ chung dòng van một chiều. Tùy thuộc vào thiết kế cụ thể, Non-Return Valve có thể sử dụng cơ cấu đĩa, lá lật, piston, bi hoặc lò xo, do đó không phải mọi sản phẩm trên thị trường đều sở hữu cấu tạo hoàn toàn giống nhau.

Nguyên lý hoạt động của Non-Return Valve

Vận hành của Non-Return Valve chia thành hai trạng thái rõ rệt dựa trên chiều di chuyển của lưu chất:

• Khi dòng chảy đi đúng chiều (Normal Flow → Valve Open → Water Passes): Áp lực dòng chảy tác động trực tiếp lên bộ phận đóng mở, đẩy đĩa, bi hoặc piston mở ra để lưu chất đi qua dễ dàng.

• Khi dòng chảy đảo chiều (Reverse Flow → Valve Closed → Backflow Prevented): Áp suất phía sau tác động ngược lại, kéo cơ cấu đóng trở về vị trí ban đầu, khiến cửa van khép kín và ngăn chặn hoàn toàn dòng chảy ngược.

Phân tích chuyên sâu

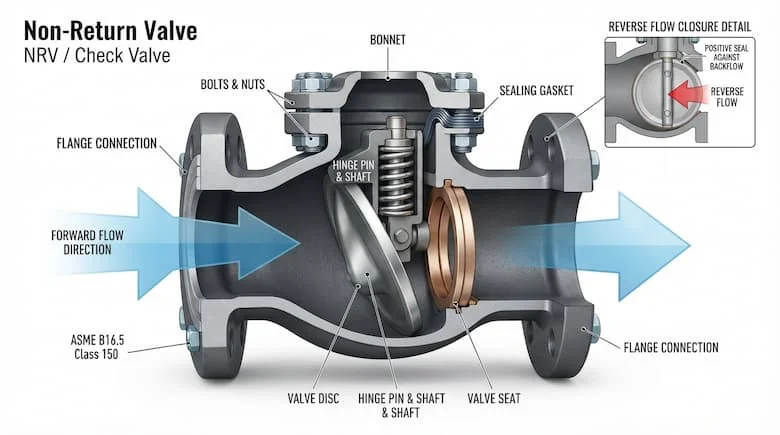

Cấu tạo của Non-Return Valve

Cấu trúc chi tiết của một chiếc Non-Return Valve phụ thuộc vào thiết kế cơ khí cụ thể của từng dòng sản phẩm, bao gồm các bộ phận chính:

• Valve body: Thân van chịu lực chính.

• Disc: Đĩa van đóng mở dòng chảy.

• Seat: Bề mặt hoặc vòng gioăng làm kín.

• Spring: Lò xo hồi vị (đối với dòng van lò xo).

• Hinge & Shaft/pin: Bản lề và trục chốt xoay (đối với dòng van lá lật).

• Bonnet & Gasket: Nắp van và gioăng đệm chống rò rỉ.

• Connection: Các đầu kết nối đường ống tiêu chuẩn.

Các loại Non-Return Valve phổ biến

• Swing Check Valve: Đĩa van xoay quanh bản lề, phù hợp cho nhiều hệ thống nước và thường dùng ở các đường ống có đường kính lớn.

• Lift Check Valve: Đĩa chuyển động theo phương thẳng đứng, khả năng kiểm soát dòng chảy rất tốt nhưng cần chú ý kỹ điều kiện lắp đặt.

• Spring Check Valve: Sử dụng lò xo để đưa đĩa về vị trí đóng nhanh chóng, rất phù hợp với nhiều hệ thống bơm hiện đại.

• Wafer Check Valve: Thiết kế mỏng, gọn nhẹ, lắp kẹp giữa hai mặt bích giúp tiết kiệm không gian tối đa.

• Ball Check Valve: Sử dụng viên bi làm cơ cấu đóng mở, chuyên dùng trong một số hệ thống xử lý nước và chất lỏng đặc thù.

Thông số kỹ thuật cần quan tâm khi chọn NRV

Ngoài ra, kỹ sư cần kiểm tra thêm áp suất mở van (đối với loại có lò xo), mức độ tổn thất áp suất, tốc độ dòng, tiêu chuẩn thiết kế và điều kiện lắp đặt thực tế.

Non-Return Valve khác Check Valve như thế nào?

Trong phần lớn các trường hợp, Non-Return Valve và check valve được sử dụng để chỉ cùng một nhóm thiết bị van một chiều. Tuy nhiên, tên gọi cụ thể có thể thay đổi tùy theo quốc gia, lĩnh vực công nghiệp, nhà sản xuất và catalogue kỹ thuật.

Non-Return Valve có tác dụng gì trong hệ thống?

Việc tích hợp Non-Return Valve mang lại những giá trị bảo vệ thiết thực:

• Ngăn chặn hiệu quả tình trạng nước chảy ngược gây hại động cơ.

• Bảo vệ máy bơm và các thiết bị đo đạc khỏi áp lực đảo chiều đột ngột.

• Duy trì định hướng dòng chảy ổn định trong toàn bộ mạng lưới đường ống.

• Giảm thiểu nguy cơ phát sinh hiện tượng va đập thủy lực tùy theo cấu trúc hệ thống.

Lưu ý: Không nên khẳng định Non-Return Valve luôn loại bỏ hoàn toàn hiện tượng búa nước; hiệu quả thực tế phụ thuộc vào chủng loại van, tốc độ đóng và đặc tính thủy lực của hệ thống.

Ứng dụng thực tế

Non-Return Valve được sử dụng ở đâu?

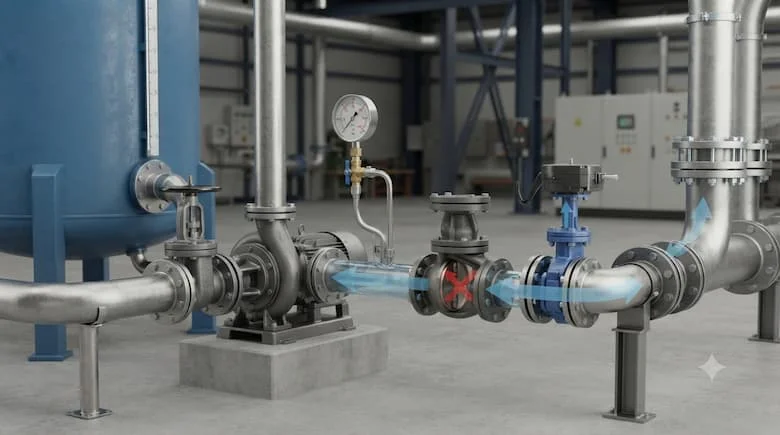

• Hệ thống cấp nước: Lắp đặt trong nhà dân, các tòa nhà cao tầng, nhà máy và trạm bơm cấp nước đô thị.

• Hệ thống máy bơm: Bố trí tại đường hút, đường đẩy, hệ thống bơm tăng áp và trạm bơm cấp nước chính.

• Hệ thống HVAC: Sử dụng trong các tháp giải nhiệt (cooling tower), máy làm lạnh (chiller), hệ thống nước lạnh và nước nóng trung tâm.

• Công nghiệp nặng: Ứng dụng tại các nhà máy hóa chất, ngành dầu khí, hệ thống xử lý nước thải và đường ống dẫn hơi, chất lỏng phù hợp với vật liệu van.

Khi nào nên sử dụng Non-Return Valve?

Bạn nên cân nhắc sử dụng Non-Return Valve khi hệ thống có nguy cơ xuất hiện dòng chảy ngược, có nhiều máy bơm hoạt động song song, cần bảo vệ thiết bị đắt tiền khỏi dòng đảo chiều, mạng lưới có nhiều nhánh phức tạp hoặc cần duy trì chênh lệch áp suất ổn định giữa các khu vực.

Những sai lầm thường gặp khi sử dụng

1. Lắp ngược chiều: Không kiểm tra kỹ ký hiệu mũi tên hướng dòng chảy trên thân van.

2. Chọn sai kích thước: Chỉ số DN không tương thích với đường ống hoặc lưu lượng thực tế.

3. Không tính tổn thất áp suất: Khiến van tạo thêm trở lực lớn làm giảm hiệu suất bơm.

4. Chọn sai vật liệu: Vật liệu thân van không tương thích với môi trường hóa chất của lưu chất.

5. Chọn sai loại NRV: Ví dụ sử dụng dòng swing check trong điều kiện hệ thống đòi hỏi tốc độ đóng cực nhanh.

6. Không kiểm tra áp suất làm việc: Chỉ số PN/Class của van không đáp ứng được điều kiện áp lực thực tế.

Hướng dẫn / Checklist

Cách chọn Non-Return Valve phù hợp

• Bước 1: Xác định rõ môi trường lưu chất (nước sạch, nước thải, dầu, khí, hơi hoặc hóa chất).

• Bước 2: Xác định kích thước DN đường ống và lưu lượng dòng chảy thực tế.

• Bước 3: Kiểm tra thông số áp suất làm việc và áp suất tối đa của hệ thống.

• Bước 4: Chọn vật liệu chế tạo phù hợp (đồng, gang, gang cầu, inox hoặc thép).

• Bước 5: Lựa chọn kiểu loại Non-Return Valve tương thích (swing, lift, spring, wafer, ball...).

• Bước 6: Kiểm tra phương thức kết nối (ren, mặt bích, wafer hoặc clamp).

• Bước 7: Đối chiếu kỹ các thông số trong catalogue về định mức áp suất, nhiệt độ, chiều dòng chảy và tiêu chuẩn sản xuất.

Cách lắp đặt Non-Return Valve đúng kỹ thuật

• Kiểm tra chính xác hướng di chuyển của dòng chảy trong đường ống.

• Quan sát kỹ ký hiệu mũi tên đúc nổi trên thân van để lắp đúng chiều.

• Đảm bảo lòng đường ống hoàn toàn sạch sẽ, không bám cặn bẩn.

• Căn chỉnh hai đầu kết nối song song, không để đường ống tạo tải trọng cơ học lên thân van.

• Tiến hành siết bu lông hoặc ren đúng lực kỹ thuật.

• Kiểm tra độ kín khít tuyệt đối và thực hiện chạy thử nghiệm hệ thống, đồng thời lắng nghe kiểm tra tiếng ồn và độ rung bất thường.

FAQ

1. NRV valve là gì?

Non-Return Valve là viết tắt của Non-Return Valve, thường được dùng để chỉ van một chiều có chức năng cho phép dòng chảy theo một hướng và ngăn dòng chảy ngược.

2. Non-Return Valve có phải check valve không?

Trong phần lớn tài liệu kỹ thuật, hai thuật ngữ này có thể được sử dụng để chỉ cùng nhóm van một chiều, tuy nhiên tên gọi cụ thể phụ thuộc vào ngành và nhà sản xuất.

3. Non-Return Valve dùng để làm gì?

Thiết bị này chủ yếu dùng để ngăn dòng chảy ngược, bảo vệ máy bơm và duy trì hướng dòng ổn định trong hệ thống đường ống.

4. Non-Return Valve có những loại nào?

Các chủng loại phổ biến bao gồm swing check valve, lift check valve, spring check valve, wafer check valve và ball check valve.

5. Làm sao chọn nrv valve phù hợp?

Cần căn cứ vào kích thước DN, áp suất, nhiệt độ, loại lưu chất, vật liệu, kiểu kết nối, lưu lượng và điều kiện lắp đặt thực tế của hệ thống.

Kết Luận

Tóm lại, nrv valve đóng vai trò là thiết bị van một chiều không thể thiếu giúp ngăn chặn dòng chảy ngược và bảo vệ an toàn cho toàn bộ hệ thống máy bơm cũng như đường ống. Việc lựa chọn thiết bị không chỉ dựa vào kích thước DN mà cần xem xét toàn diện các yếu tố về áp suất, lưu lượng, vật liệu và môi trường vận hành.
