Tối Ưu Hệ Thống Cấp Nước Với Van Xả Cặn Đường Ống Nước: Cấu Tạo Và Ứng Dụng

Trong quá trình vận hành lâu dài, các hệ thống cấp nước thường xuyên phải đối mặt với tình trạng tích tụ cặn bẩn, bùn đất, cát mịn và các mảng rỉ sét bám dọc theo thành ống. Sự xuất hiện của các tạp chất này làm giảm đáng kể tiết diện dòng chảy, gia tăng tổn thất áp suất và gây nguy cơ nghẹt van, ảnh hưởng trực tiếp đến hiệu suất của máy bơm.

Nếu không được xử lý kịp thời, hệ thống sẽ xuống cấp nghiêm trọng và tiêu tốn khoản chi phí khổng lồ cho việc sửa chữa.

Sự ra đời của van xả cặn đường ống chính là giải pháp tối ưu giúp đưa toàn bộ lượng cặn bẩn ra ngoài một cách nhanh chóng mà không cần phải tháo rời hay cắt bỏ cấu trúc đường ống.

Van xả cặn đường ống nước là gì?

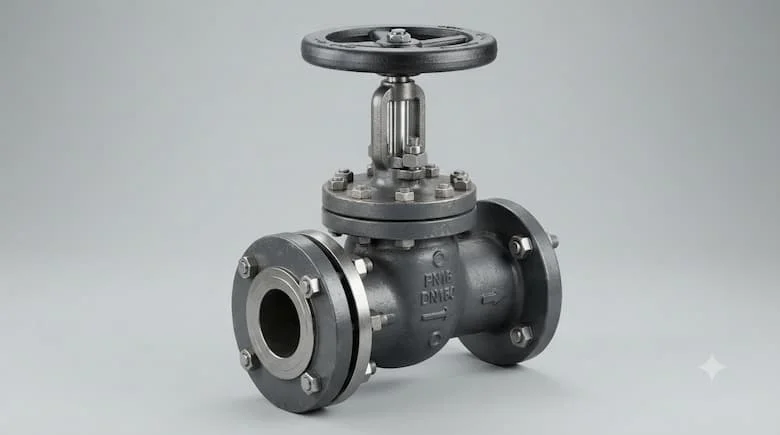

Van xả cặn đường ống nước là thiết bị được lắp tại vị trí thích hợp trên hệ thống đường ống để đưa bùn, cát, rỉ sét và các tạp chất tích tụ ra ngoài. Khi mở van, dòng nước mang theo cặn được thoát khỏi đường ống, giúp duy trì khả năng lưu thông và hỗ trợ bảo trì hệ thống.

Thiết bị này thực hiện chức năng làm sạch tự động hoặc bán tự động, thường được bố trí tại các điểm thấp của mạng lưới cấp nước dân dụng, trạm bơm và nhà máy công nghiệp.

Khác biệt hoàn toàn với van xả khí (chuyên dùng để loại bỏ không khí thừa), van xả cặn đường ống tập trung xử lý các chất cặn nặng lắng đọng dưới đáy ống.

Cấu tạo và nguyên lý hoạt động của van xả cặn

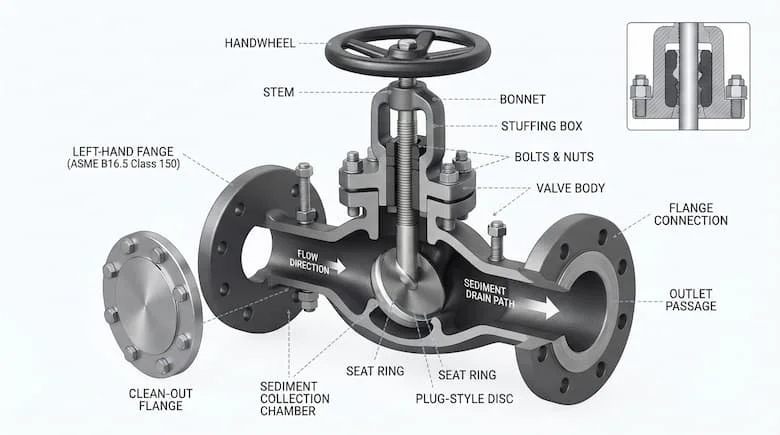

Cấu trúc chuẩn của một chiếc van xả cặn bao gồm các thành phần chính: thân van, đĩa van hoặc bi van, trục van, tay quay/tay gạt điều khiển, gioăng làm kín, đầu kết nối và cửa xả nước thải.

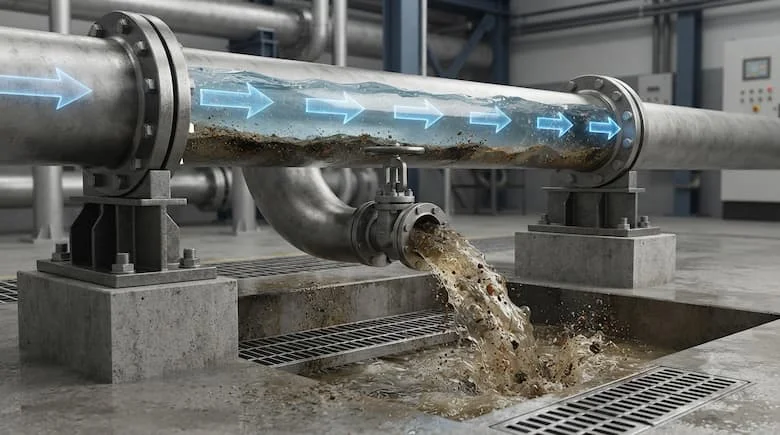

Về nguyên lý hoạt động, do tác động của trọng lực, các loại cặn bẩn và bùn đất có xu hướng lắng xuống vùng thấp nhất của đường ống. Khi kỹ thuật viên mở van bố trí tại các điểm thu gom này, áp lực dòng nước sẽ cuốn theo toàn bộ cặn bẩn thoát ra ngoài qua cửa xả. Sau khi dòng nước trở lại trạng thái sạch hoàn toàn, van sẽ được đóng lại để hệ thống tiếp tục vận hành kín.

Các loại van dùng để xả cặn đường ống nước

Phân loại theo cấu trúc và chức năng

• Van bi xả cặn: Nổi bật với khả năng đóng mở cực kỳ nhanh chóng, kết cấu đơn giản, rất phù hợp cho các đường ống kích thước nhỏ và vừa nhờ tính dễ vận hành.

• Van cổng xả cặn: Chuyên dùng cho đường ống có đường kính lớn, đáp ứng tốt khả năng làm việc với lưu lượng nước khổng lồ trong các hệ thống cấp nước đô thị và công nghiệp.

• Van cầu: Mặc dù có khả năng điều tiết dòng chảy tinh vi, nhưng loại này thường không phải là lựa chọn tối ưu khi mục đích chính là xả nhanh một lượng lớn cặn bẩn.

• Van xả đáy chuyên dụng: Được thiết kế riêng biệt để lắp đặt tại bồn chứa, bể nước và các điểm thu gom cặn đặc thù theo yêu cầu kỹ thuật của hệ thống.

Thông số kỹ thuật cần quan tâm

Lưu ý quan trọng: Không nên gán một mức áp suất hoặc nhiệt độ cố định cho mọi loại van; thông số thực tế phải được đối chiếu trực tiếp theo model và catalogue của nhà sản xuất.

Van xả cặn nên lắp ở đâu?

Việc xác định vị trí lắp đặt đóng vai trò quyết định đến hiệu quả làm sạch của toàn bộ hệ thống. Van xả cặn đường ống thường được ưu tiên bố trí tại:

• Các điểm thấp nhất của tuyến ống, nơi cặn bẩn dễ trôi dạt và lắng đọng theo trọng lực.

• Khu vực cuối tuyến ống chính, đáy bể chứa nước hoặc đáy của các đường ống dẫn nước dài.

• Trước và sau một số thiết bị trọng yếu tùy theo bản vẽ thiết kế thủy lực nhằm bảo vệ an toàn cho toàn mạng lưới.

So sánh van xả cặn với van xả khí

Hiểu rõ sự khác biệt này giúp kỹ sư thiết kế chính xác vị trí lắp đặt từng loại phụ kiện, tránh nhầm lẫn gây ảnh hưởng đến hiệu suất vận hành chung.

Tại sao cần xả cặn định kỳ?

Việc duy trì lịch xả cặn định kỳ mang lại những lợi ích thiết thực cho hệ thống:

• Hạn chế tối đa tình trạng giảm tiết diện đường ống do bùn cát bám dày.

• Giảm nguy cơ tắc nghẽn dòng chảy, hỗ trợ duy trì lưu lượng ổn định.

• Bảo vệ an toàn cho van công nghiệp và các thiết bị đo đạc phía sau.

• Cắt giảm chi phí vệ sinh, sửa chữa lớn và kéo dài tuổi thọ vận hành cho toàn bộ hệ thống.

Ứng dụng thực tế của van xả cặn đường ống nước

Thiết bị này hiện diện rộng rãi trong nhiều lĩnh vực kỹ thuật khác nhau như hệ thống cấp nước đô thị, nhà máy xử lý nước thải, mạng lưới cấp nước dân dụng, hệ thống PCCC cao ốc, các trạm bơm công suất lớn, hệ thống tưới tiêu nông nghiệp, đường ống dẫn nước công nghiệp, bể chứa nước ngầm và hệ thống nước tuần hoàn giải nhiệt.

Khi nào nên lắp van xả cặn?

Bạn nên cân nhắc đầu tư lắp đặt van xả cặn đường ống ngay khi hệ thống đường ống có chiều dài lớn, nguồn nước cấp chứa nhiều tạp chất, tuyến ống có nhiều điểm trũng thấp, hoặc các dây chuyền cấp nước yêu cầu tính liên tục khắt khe và cần bảo trì định kỳ.

Những sai lầm thường gặp khi sử dụng

1. Lắp van không đúng vị trí: Không bố trí tại các điểm trũng nơi cặn có khả năng tích tụ tự nhiên.

2. Chọn van quá nhỏ: Lưu lượng xả không đủ mạnh để tạo dòng cuốn trôi cặn bẩn ra ngoài.

3. Không tính đến áp suất hệ thống: Dẫn đến hiện tượng rò rỉ hoặc nứt vỡ thiết bị khi vận hành.

4. Không có đường thoát nước phù hợp: Nước và cặn sau khi xả không được dẫn đến khu vực thải an toàn.

5. Không xả cặn định kỳ: Van được lắp sẵn nhưng nếu bỏ quên việc vận hành thì không phát huy được hiệu quả bảo vệ.

Hướng dẫn / Checklist

Cách lựa chọn van xả cặn đường ống nước

• Xác định chính xác đường kính DN của đường ống.

• Xác định cấp áp suất làm việc PN của hệ thống.

• Phân tích loại nước và đặc tính lưu chất cần xử lý.

• Lựa chọn vật liệu thân van phù hợp môi trường.

• Chọn kiểu kết nối ren hoặc mặt bích tương thích.

• Tính toán lưu lượng xả cặn cần thiết.

• Kiểm tra không gian và điều kiện lắp đặt thực tế.

• Lựa chọn thương hiệu và model sản phẩm uy tín.

Hướng dẫn lắp van xả cặn

• Bước 1: Khảo sát toàn tuyến ống và xác định chính xác các điểm thấp tích tụ cặn.

• Bước 2: Kiểm tra lại kích thước danh nghĩa và thông số áp suất của van.

• Bước 3: Tiến hành cô lập đoạn đường ống trước khi thi công lắp đặt.

• Bước 4: Lắp van đúng chiều mũi tên dòng chảy và đúng kiểu kết nối kỹ thuật.

• Bước 5: Kết nối hệ thống đường ống dẫn nước thải/cặn ra khu vực xả an toàn.

• Bước 6: Kiểm tra độ kín khít của toàn bộ các mối nối.

• Bước 7: Cho hệ thống vận hành thử nghiệm áp lực.

• Bước 8: Kiểm tra khả năng xả cặn thực tế của van trước khi bàn giao.

Checklist vận hành và bảo trì định kỳ

• Kiểm tra rò rỉ tại các mặt bích hoặc chân ren.

• Vận hành thử tay van để đảm bảo độ trơn tru.

• Thực hiện xả cặn theo đúng lịch trình kỹ thuật của nhà máy.

• Quan sát màu sắc và lượng cặn thoát ra qua cửa xả.

• Kiểm tra tình trạng của gioăng làm kín.

• Vệ sinh sạch sẽ khu vực cửa xả sau mỗi lần thao tác.

• Kiểm tra tổng thể tình trạng thân van tránh bị ăn mòn.

• Tiến hành thay thế ngay khi phát hiện van bị kẹt cứng hoặc đóng không kín.

FAQ

1. Van xả cặn đường ống nước dùng để làm gì?

Thiết bị này dùng để đưa bùn, cát, rỉ sét và các tạp chất tích tụ lâu ngày trong đường ống ra ngoài mà không cần tháo dỡ hệ thống.

2. Van xả cặn nên lắp ở đâu?

Thông thường ưu tiên các vị trí thấp hoặc nơi có khả năng tích tụ cặn, nhưng vị trí chính xác phải dựa trên thiết kế thủy lực của hệ thống.

3. Van xả cặn có giống van xả khí không?

Không. Van xả cặn xử lý cặn lắng dưới đáy đường ống, còn van xả khí chuyên dùng để loại bỏ không khí tích tụ ở các điểm cao.

4. Bao lâu nên xả cặn đường ống nước?

Không có một chu kỳ cố định cho mọi hệ thống. Tần suất phụ thuộc vào chất lượng nguồn nước, trữ lượng cặn, lưu lượng dòng chảy và điều kiện vận hành thực tế.

Kết Luận

Tóm lại, cặn bẩn tích tụ là một trong những nguyên nhân hàng đầu làm giảm hiệu quả truyền dẫn của đường ống. Việc đầu tư lắp đặt van xả cặn đường ống nước không chỉ giúp quá trình vệ sinh, bảo trì trở nên thuận tiện mà còn bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống.
