Hướng Dẫn Chi Tiết Về Ballvalve: Cấu Tạo, Phân Loại Và Ứng Dụng Trong Hệ Thống

Khi thiết kế một hệ thống dẫn lưu chất, việc lựa chọn thiết bị khóa dòng đóng mở nhanh, đảm bảo độ kín tuyệt đối luôn là ưu tiên hàng đầu của các kỹ sư. Trong nhiều trường hợp, không gian lắp đặt bị hạn chế đòi hỏi người vận hành cần phải thao tác đơn giản để đóng ngắt dòng chảy chỉ trong chớp mắt.

Chính vì những yêu cầu khắt khe này, ball valve đã trở thành một trong những giải pháp thiết bị cơ khí phổ biến và không thể thiếu.

Vậy ball valve là gì, cấu tạo ra sao và vì sao dòng van này lại sở hữu khả năng đóng mở nhanh cùng tính ứng dụng linh hoạt trong nhiều hệ thống đến vậy?

Kiến thức nền

Ballvalve là gì?

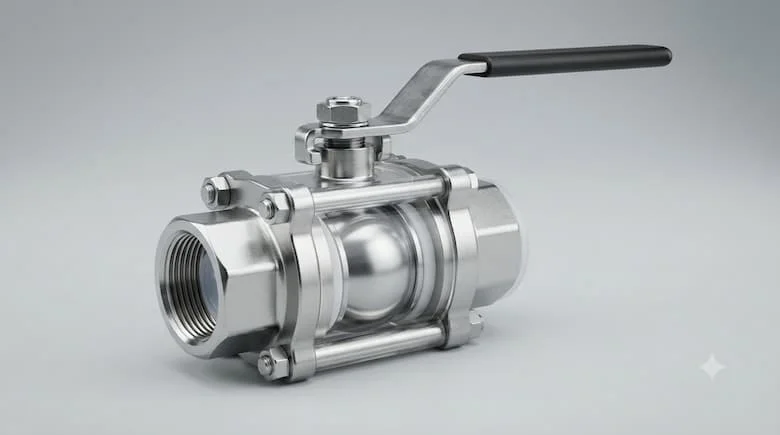

Ballvalve , hay còn gọi là van bi, là loại van sử dụng một viên bi có lỗ xuyên tâm làm bộ phận đóng mở dòng chảy. Khi lỗ trên viên bi thẳng hàng với đường ống, lưu chất có thể đi qua; khi viên bi xoay khoảng 90° để lỗ vuông góc với dòng chảy, van đóng và ngăn lưu chất đi qua.

Hiểu một cách đơn giản, "ball" nghĩa là viên bi và "valve" là van. Thiết bị này chủ yếu được dùng cho chức năng đóng/mở cô lập dòng chảy, và hiện nay trên thị trường có rất nhiều loại ballvalve với đa dạng vật liệu cùng kiểu kết nối khác nhau đáp ứng mọi nhu cầu thực tế.

Nguyên lý hoạt động của Ball Valve

Cơ chế vận hành của ball valve diễn ra rất gọn gàng:

• Khi van mở: Người vận hành xoay tay gạt truyền lực qua trục van làm viên bi xoay, khi lỗ bi thẳng hàng với đường ống, dòng chảy đi qua dễ dàng.

• Khi van đóng: Tay gạt xoay một góc 90 độ, viên bi xoay theo làm phần thân đặc của bi chắn ngang vuông góc với dòng chảy, qua đó chặn đứng lưu chất.

Sở dĩ ball valve đóng mở rất nhanh là nhờ góc quay nhỏ chỉ 90 độ, kết cấu cơ cấu truyền động đơn giản và thiết kế đường dòng chảy gần như thẳng tuyệt đối ở các dòng van full port.

Phân tích chuyên sâu

Cấu tạo Ball Valve gồm những bộ phận nào?

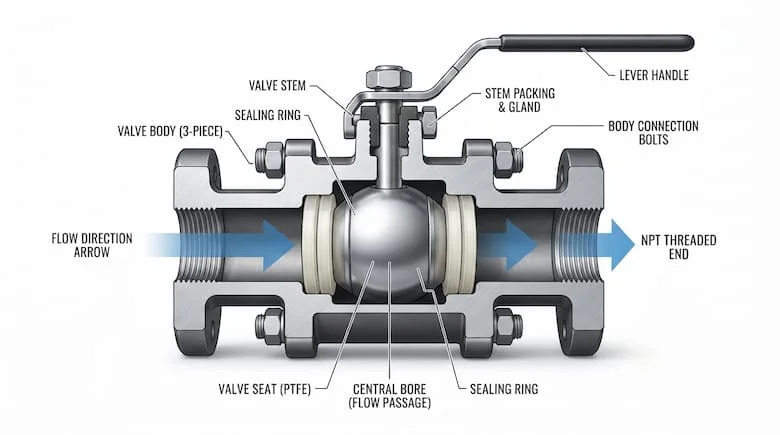

Cấu trúc chi tiết của một thiết bị ball valve chuẩn kỹ thuật gồm các bộ phận cốt lõi:

1. Valve Body – Thân van: Đóng vai trò chứa các chi tiết bên trong và thực hiện kết nối trực tiếp với đường ống hệ thống.

2. Ball – Viên bi: Bộ phận hình cầu đục lỗ xuyên tâm chịu trách nhiệm trực tiếp trong việc kiểm soát đóng mở dòng chảy.

3. Stem – Trục van: Truyền chuyển động xoay từ tay gạt hoặc thiết bị truyền động (actuator) xuống viên bi.

4. Seat – Ghế van (Gioăng đệm bi): Đảm bảo độ kín khít tuyệt đối giữa viên bi và thân van khi đóng ngắt.

5. Handle – Tay gạt: Cần gạt thủ công giúp người dùng điều khiển góc xoay của van dễ dàng.

6. Gasket/Seal: Các vòng đệm hỗ trợ làm kín tại các vị trí khớp nối ghép thân.

Các loại Ball Valve phổ biến

• Ball Valve 1 mảnh (One Piece): Kết cấu đúc liền khối đơn giản, kích thước nhỏ gọn và chi phí thấp, phù hợp cho các ứng dụng dân dụng phổ thông.

• Ball Valve 2 mảnh (Two Piece): Rất phổ biến trong công nghiệp, cho phép tháo lắp và bảo trì thuận tiện hơn tùy theo thiết kế của từng hãng.

• Ball Valve 3 mảnh (Three Piece): Cho phép tháo rời phần thân giữa dễ dàng mà không cần cởi bỏ hai đầu kết nối ống, cực kỳ tiện lợi cho các hệ thống yêu cầu vệ sinh, bảo trì thường xuyên.

• Full Port Ball Valve: Đường kính lỗ bi tương đương với đường kính trong ống, giúp tổn thất áp suất ở mức thấp nhất.

• Reduced Port Ball Valve: Lỗ bi nhỏ hơn đường kính ống, thiết kế gọn nhẹ và phù hợp cho các ứng dụng cho phép giảm lưu lượng cục bộ.

Phân loại Ball Valve theo kiểu kết nối

• Van bi ren: Thiết kế ren trong hoặc ren ngoài, chuyên dùng cho các đường ống có kích thước nhỏ với thao tác lắp đặt nhanh chóng.

• Van bi mặt bích (Flanged): Sử dụng kết nối bích tiêu chuẩn, chịu lực tốt, phù hợp cho các đường ống kích thước lớn trong công nghiệp.

• Van bi hàn (Welded): Hàn trực tiếp vào đường ống, tạo độ chắc chắn tuyệt đối và chống rò rỉ hoàn hảo ở áp suất cao.

• Van bi clamp (Tri-clamp): Rất phổ biến trong các hệ thống vi sinh, thực phẩm, dược phẩm yêu cầu tháo lắp và vệ sinh định kỳ.

Thông số kỹ thuật cần quan tâm khi chọn Ball Valve

Bên cạnh đó, cần chú ý đến kiểu ghế van (seat), loại trục van, tiêu chuẩn thiết kế quốc tế và điều kiện môi trường xung quanh.

Ball Valve bằng vật liệu nào phổ biến?

• Brass (Đồng thau): Phù hợp cho hệ thống nước dân dụng và công nghiệp nhẹ, giá thành hợp lý.

• Stainless Steel (Inox 304/316): Chống ăn mòn tuyệt vời, hoàn hảo cho môi trường hóa chất, nước sạch và chất lỏng công nghiệp khắt khe.

• Carbon Steel (Thép carbon): Độ bền cơ học cực cao, chịu áp lực và nhiệt độ lớn trong các hệ thống dầu khí, công nghiệp nặng.

• Plastic (PVC, CPVC, PP): Chuyên dụng cho các hệ thống hóa chất ăn mòn theo khuyến cáo từ nhà sản xuất.

Lưu ý: Không nên lựa chọn vật liệu chỉ dựa vào độ bền cơ học; bắt buộc phải xét đến tính tương thích hóa học của lưu chất, nhiệt độ và áp suất vận hành thực tế.

So sánh

Ball Valve và Gate Valve khác nhau như thế nào?

Nếu ưu tiên thời gian thao tác nhanh và kết cấu gọn nhẹ, ball valve luôn chiếm ưu thế tuyệt đối. Ngược lại, khi cần cô lập các tuyến ống cỡ lớn trong một số hệ thống đặc thù, gate valve có thể là phương án thay thế phù hợp.

Ball Valve và Butterfly Valve khác nhau thế nào?

Trong khi ball valve dùng viên bi xoay kín nước tuyệt đối và phù hợp với ống từ nhỏ đến trung bình, thì van bướm (butterfly valve) sử dụng cánh van dạng đĩa quay, tối ưu hơn cho các đường ống có kích thước lớn, giúp tiết kiệm chi phí vật liệu và không gian lắp đặt đáng kể trong các hệ thống công nghiệp lưu lượng cao.

Ứng dụng thực tế

Ball Valve được sử dụng ở đâu?

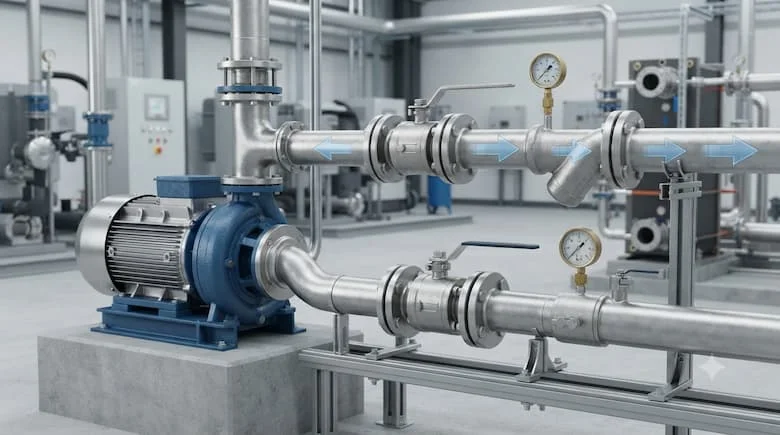

• Hệ thống cấp nước: Phục vụ mạng lưới cấp nước sinh hoạt dân dụng, các tòa nhà cao tầng và nhà máy xử lý nước.

• Hệ thống HVAC: Lắp đặt trong các đường ống nước lạnh chiller, tháp giải nhiệt (cooling tower) và hệ thống điều hòa không khí trung tâm.

• Công nghiệp tự động hóa: Ball valve rất dễ kết hợp với các thiết bị truyền động như bộ điều khiển điện (electric actuator) hoặc bộ điều khiển khí nén (pneumatic actuator) để vận hành tự động từ xa.

• Ngành công nghiệp nặng: Ứng dụng trong nhà máy hóa chất, lọc hóa dầu, hệ thống khí nén áp lực cao và các dây chuyền sản xuất công nghiệp.

Khi nào nên sử dụng Ball Valve?

Bạn nên ưu tiên sử dụng ball valve khi hệ thống đòi hỏi thao tác đóng/mở nhanh chóng, yêu cầu độ kín khít tuyệt đối, không gian lắp đặt bị hạn chế, cần tần suất đóng ngắt thường xuyên hoặc muốn tích hợp cơ cấu điều khiển tự động hóa.

Ngược lại, tuyệt đối không nên dùng van bi để điều tiết lưu lượng liên tục nếu thiết kế không cho phép, không dùng quá giới hạn áp suất/nhiệt độ và tránh dùng với lưu chất không tương thích hóa học với vật liệu gioăng đệm.

Những sai lầm thường gặp khi sử dụng Ball Valve

1. Dùng van để điều tiết liên tục: Làm xói mòn và phá hủy gioăng ghế van (seat) do áp lực dòng chảy tập trung.

2. Chọn sai vật liệu: Gây ăn mòn nhanh chóng khi tiếp xúc với hóa chất hoặc môi trường lưu chất khắc nghiệt.

3. Không kiểm tra áp suất làm việc: Lắp van có chỉ số PN thấp hơn áp lực thực tế của bơm.

4. Chọn sai kiểu kết nối: Dùng sai chuẩn ren, mặt bích hoặc clamp khiến việc thi công gặp khó khăn và rò rỉ.

5. Bỏ qua chiều lắp đặt: Một số dòng van đặc thù có yêu cầu hướng dòng chảy riêng biệt cần tuân thủ theo catalogue.

Hướng dẫn / Checklist

Checklist chọn Ball Valve (Quy trình 10 bước)

• Bước 1: Xác định chính xác đặc tính lưu chất trong đường ống.

• Bước 2: Xác định kích thước danh nghĩa DN của hệ thống ống.

• Bước 3: Đo lường mức áp suất làm việc tối đa.

• Bước 4: Xác định nhiệt độ vận hành của lưu chất.

• Bước 5: Lựa chọn vật liệu thân van phù hợp (đồng, inox, thép, nhựa).

• Bước 6: Chọn vật liệu chế tạo ghế van (seat) tương thích hóa học.

• Bước 7: Quyết định kiểu kết nối cơ khí (ren, bích, hàn, clamp).

• Bước 8: Chọn loại lỗ van full port hoặc reduced port.

• Bước 9: Xác định phương thức vận hành thủ công hay tự động hóa.

• Bước 10: Đối chiếu kỹ thông số với catalogue và các tiêu chuẩn kỹ thuật.

Cách lắp Ball Valve đúng kỹ thuật

• Vệ sinh và làm sạch toàn bộ lòng đường ống trước khi lắp.

• Kiểm tra kỹ kích thước và tiêu chuẩn kết nối của van.

• Tuân thủ chiều lắp đặt nếu nhà sản xuất có yêu cầu đặc biệt.

• Cố định đường ống chắc chắn, không để trọng lực ống đè nặng lên thân van.

• Siết ren hoặc bu lông mặt bích đúng lực kỹ thuật để tránh nứt vỡ.

• Kiểm tra độ đàn hồi và tình trạng của các gioăng đệm.

• Thực hiện đóng/mở thử nghiệm bằng tay hoặc bộ truyền động.

• Kiểm tra kỹ lưỡng độ kín khít, đảm bảo không có hiện tượng rò rỉ dưới điều kiện vận hành thực tế.

FAQ

1. Ballvalve là gì?

Ballvalve hay ball valve chính là van bi, sử dụng một viên bi đục lỗ xuyên tâm để đóng hoặc mở dòng chảy linh hoạt bằng cách xoay góc 90 độ.

2. Ball valve dùng để làm gì?

Thiết bị này chủ yếu được sử dụng để đóng/mở nhanh và cô lập dòng chảy trong các hệ thống đường ống dân dụng và công nghiệp.

3. Ball valve có những loại nào?

Các chủng loại phổ biến bao gồm van bi 1 mảnh, 2 mảnh, 3 mảnh, dạng full-port, reduced-port, kết nối ren, mặt bích, hàn và dạng clamp.

4. Ball valve có dùng để điều tiết không?

Mặc dù có thể dùng cho một số mục đích điều tiết nhẹ, nhưng ballvalve thông thường được tối ưu tối đa cho chức năng đóng/mở hoàn toàn hơn là điều tiết lưu lượng liên tục.

5. Nên chọn ball valve đồng hay inox?

Việc này phụ thuộc hoàn toàn vào lưu chất, áp suất, nhiệt độ và yêu cầu chống ăn mòn của hệ thống; đồng phù hợp hệ thống nước phổ thông, còn inox tối ưu cho môi trường khắc nghiệt và yêu cầu cao hơn.

Kết Luận

Tóm lại, ballvalve là giải pháp van công nghiệp cực kỳ linh hoạt, nổi bật với khả năng đóng mở nhanh, độ bền cao và kết cấu gọn gàng. Tuy nhiên, để hệ thống vận hành bền bỉ, bạn cần tính toán kỹ lưỡng các yếu tố về áp suất, nhiệt độ, lưu chất và kiểu kết nối thay vì chỉ chọn theo kích thước đơn thuần.
