Control Valve 3 4: Giải Pháp Điều Khởi Lưu Lượng Tối Ưu Trong Hệ Thống

Khi hệ thống kỹ thuật yêu cầu điều chỉnh lưu lượng nước hoặc khí diễn ra liên tục, các dòng van đóng mở thông thường bộc lộ hạn chế rõ rệt bởi chúng chỉ có đúng hai trạng thái đứng yên. Để thay đổi và kiểm soát dòng chảy theo tín hiệu điều khiển tự động từ tủ trung tâm, việc ứng dụng control valve 3/4 trở thành giải pháp cốt lõi.

Đối với các hệ thống đường ống quy mô vừa và nhỏ, kích thước 3/4 inch được lựa chọn thường xuyên nhằm cân đối chính xác với lưu lượng thực tế và không gian lắp đặt hạn chế.

Tuy nhiên, việc chọn đúng kích thước 3/4 inch vẫn chưa đủ; các kỹ sư bắt buộc phải xác định đồng bộ chủng loại control valve 3/4, vật liệu chế tạo, bộ truyền động actuator, thông số áp suất, nhiệt độ cùng đặc tính lưu lượng của hệ thống.

Kiến thức nền

Control Valve 3 4 là gì?

Control valve 3 4 là van điều khiển có kích thước kết nối danh nghĩa 3/4 inch, được sử dụng để điều chỉnh các thông số của dòng môi chất như lưu lượng, áp suất hoặc nhiệt độ thông qua việc thay đổi độ mở của van. Van có thể được điều khiển bằng bộ truyền động khí nén, điện hoặc cơ cấu phù hợp với từng hệ thống.

Trong đó, "control valve" là thuật ngữ kỹ thuật chỉ van điều khiển, kết hợp cùng kích thước danh nghĩa 3/4 inch. Không phải mọi thiết bị control valve 3/4 đều sở hữu cấu tạo hay cùng một kiểu bộ truyền động (actuator), do đó người dùng cần hiểu rõ đặc tính kỹ thuật trước khi đưa vào khai thác thực tế.

Nguyên lý hoạt động của control valve 3/4

Cơ chế vận hành của dòng van này diễn ra theo một chu trình khép kín: Cảm biến phát hiện thông số thực tế gửi về bộ điều khiển trung tâm, tạo ra tín hiệu điều khiển truyền đến actuator, tác động lực lên stem (trục van) để dịch chuyển bộ phận đóng mở, qua đó thay đổi tiết diện dòng chảy qua van.

• Khi lưu lượng thực tế thấp hơn giá trị cài đặt: Bộ điều khiển phát tín hiệu kích hoạt actuator thay đổi vị trí, kéo van mở rộng hơn để lưu lượng gia tăng.

• Khi lưu lượng vượt mức yêu cầu: Van tự động giảm độ mở để thu hẹp dòng chảy.

Điểm khác biệt lớn nhất của control valve 3 4 so với các dòng van thông thường nằm ở khả năng làm việc ổn định tại nhiều vị trí trung gian, thay vì chỉ cố định ở trạng thái đóng hoặc mở hoàn toàn.

Phân tích chuyên sâu

Cấu tạo control valve 3/4 gồm những bộ phận nào?

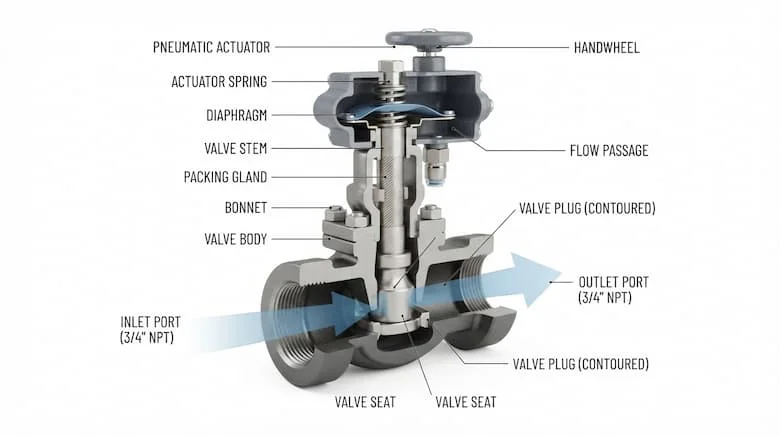

Cấu trúc chi tiết của một thiết bị control valve 3 4 chuẩn kỹ thuật gồm các thành phần trọng yếu:

1. Valve Body (Thân van): Đóng vai trò chứa đường dòng chảy chính và bảo vệ các linh kiện bên trong.

2. Trim: Bao gồm các chi tiết tác động trực tiếp lên dòng môi chất như đĩa van (disc), ống trượt (plug) và đế van (seat) tùy theo thiết kế.

3. Stem (Trục van): Truyền chuyển động tịnh tiến hoặc xoay từ actuator đến cơ cấu điều khiển bên trong.

4. Actuator (Bộ truyền động): Có thể là dạng truyền động khí nén (pneumatic), truyền động điện (electric) hoặc các cơ cấu tự động khác.

5. Positioner (Bộ định vị): Hỗ trợ kiểm soát và điều khiển chính xác vị trí của van theo đúng tín hiệu phản hồi.

6. Packing & Seal (Gioăng và đệm làm kín): Ngăn chặn triệt để tình trạng rò rỉ lưu chất tại khu vực trục van và thân van.

Các loại control valve 3/4 phổ biến

• Globe Control Valve: Phù hợp với các ứng dụng đòi hỏi độ chính xác cao trong việc điều tiết dòng chảy.

• Ball Control Valve: Sở hữu khả năng kiểm soát lưu lượng tốt với thiết kế dạng bi gọn gàng.

• Butterfly Control Valve: Thường chuyên dụng cho ống lớn nhưng vẫn có các cấu hình thu nhỏ tùy theo model.

• Pneumatic Control Valve: Vận hành bằng nguồn năng lượng khí nén áp lực ổn định.

• Electric Control Valve: Sử dụng mô-tơ điện để điều khiển góc mở linh hoạt.

Thông số kỹ thuật

Thông số control valve 3/4 cần quan tâm

Điểm quan trọng: Không nên chọn mua control valve 3 4 chỉ dựa trên con số 3/4 inch đơn thuần. Kỹ sư bắt buộc phải đánh giá toàn diện các thông số từ Size, Flow, Pressure cho đến Actuator và Control Signal để đảm bảo hệ thống vận hành trơn tru.

Giải thích kích thước

Control valve 3/4 inch tương đương DN bao nhiêu?

Kích thước 3/4 inch thường được quy đổi theo kích thước danh nghĩa tiêu chuẩn thành DN20 trong hầu hết các hệ thống đường ống công nghiệp và dân dụng. Tuy nhiên, người vận hành cần phân biệt rõ giữa kích thước danh nghĩa và đường kính thực tế, bởi kích thước ren, đường kính trong hay ngoài có thể thay đổi tùy thuộc vào tiêu chuẩn chế tạo ống khác nhau.

Khi tiến hành thay thế thiết bị, việc đối chiếu trực tiếp tiêu chuẩn kết nối thực tế mang tính quyết định cao hơn việc chỉ dựa vào bảng quy đổi lý thuyết.

So sánh

Control valve 3/4 khác gì van bi 3/4 thông thường?

Van bi thông thường được tối ưu hóa cho mục đích đóng mở nhanh chóng, trong khi dòng control valve 3 4 chuyên trách việc thay đổi độ mở liên tục nhằm kiểm soát lưu chất chính xác theo yêu cầu tự động hóa.

Ứng dụng thực tế

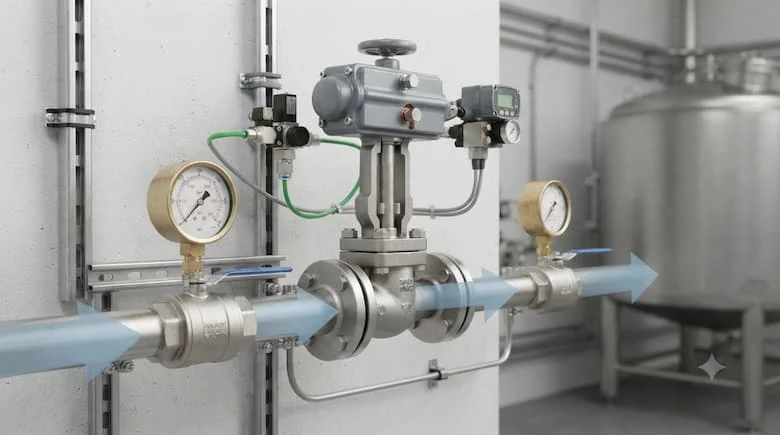

Control valve 3/4 được dùng ở đâu?

• Hệ thống cấp nước tự động: Điều chỉnh lưu lượng và kiểm soát áp suất trong các mạng lưới phân phối nước sạch quy mô vừa.

• Hệ thống HVAC: Điều khiển dòng nước lạnh, điều tiết lưu lượng qua các dàn ống trao đổi nhiệt (coil) trong hệ thống điều hòa không khí trung tâm.

• Hệ thống khí nén: Điều chỉnh lưu lượng khí và duy trì ổn định áp suất trong các nhánh ống nhỏ.

• Dây chuyền công nghiệp: Phục vụ các nhà máy sản xuất, hệ thống xử lý nước và các phân xưởng yêu cầu điều khiển tự động hóa khắt khe.

Sai lầm thường gặp

6 sai lầm khi chọn control valve 3/4

1. Chỉ nhìn kích thước 3/4: Bỏ qua các thông số quan trọng về lưu lượng và áp suất vận hành.

2. Chọn sai vật liệu: Không cân nhắc tính tương thích hóa học của môi chất dẫn đến ăn mòn nhanh.

3. Không tính toán hệ số Cv/Kv: Dẫn đến việc van không đáp ứng đủ lưu lượng yêu cầu của hệ thống.

4. Chọn actuator không phù hợp: Bộ truyền động không đủ lực hoặc mô-men xoắn để vận hành van dưới áp lực cao.

5. Bỏ qua thông số tín hiệu điều khiển: Không kiểm tra kỹ hệ thống sử dụng tín hiệu On/Off, 0–10 V, 4–20 mA hay các chuẩn khác.

6. Lắp đặt sai hướng dòng: Không tuân thủ chiều mũi tên chỉ hướng dòng chảy theo khuyến cáo từ nhà sản xuất.

Hướng dẫn / Checklist

Cách chọn control valve 3/4 đúng kỹ thuật (8 bước)

• Bước 1: Xác định chính xác kích thước đường ống có thực sự cần 3/4 inch hay không.

• Bước 2: Xác định rõ môi chất vận chuyển (nước, khí, hơi, dầu hoặc hóa chất).

• Bước 3: Đo lường dải áp suất trước và sau van (Upstream và Downstream Pressure).

• Bước 4: Xác định nhiệt độ vận hành, đặc biệt quan trọng với hơi nóng hoặc hóa chất nhiệt độ cao.

• Bước 5: Tính toán kỹ lưỡng mức lưu lượng tối thiểu, bình thường và tối đa.

• Bước 6: Lựa chọn hệ số Cv/Kv phù hợp để đánh giá khả năng đáp ứng lưu lượng.

• Bước 7: Chọn loại actuator truyền động khí nén hay điện tùy theo điều kiện thực tế.

• Bước 8: Kiểm tra độ tương thích giữa tín hiệu của actuator/positioner với tủ điều khiển trung tâm.

Lắp đặt

Lưu ý khi lắp control valve 3/4

• Kiểm tra kỹ lưỡng kích thước kết nối ren hoặc bích của van.

• Xác định chính xác hướng dòng chảy theo mũi tên in trên thân van.

• Tiến hành súc rửa, làm sạch toàn bộ đường ống trước khi thi công lắp đặt.

• Lắp đặt giá đỡ phù hợp, tuyệt đối không để trọng lực đường ống đè ép lên thân van.

• Đảm bảo không gian xung quanh đủ rộng để thuận tiện cho việc bảo trì actuator.

• Kiểm tra thông số áp suất, nhiệt độ và nguồn tín hiệu điều khiển trước khi đóng điện.

• Thực hiện vận hành thử nghiệm chu trình đóng/mở tự động.

• Kiểm tra kỹ tình trạng rò rỉ tại các khớp nối sau khi hệ thống chạy thử ổn định.

FAQ

1. Control valve 3 4 là gì?

Control valve 3/4 là van điều khiển có kích thước kết nối danh nghĩa 3/4 inch, dùng để điều chỉnh dòng môi chất thông qua việc thay đổi độ mở của van.

2. Control valve 3/4 tương đương DN bao nhiêu?

Kích thước 3/4 inch thường được quy đổi tương đương DN20 theo tiêu chuẩn danh nghĩa phổ biến, tuy nhiên người dùng vẫn cần kiểm tra kỹ tiêu chuẩn kết nối thực tế.

3. Control valve 3/4 dùng cho nước được không?

Có. Nhiều dòng control valve 3 4 được thiết kế chuyên dụng cho nước, nhưng kỹ sư cần kiểm tra kỹ vật liệu, áp suất, nhiệt độ và lưu lượng của model trước khi sử dụng.

4. Control valve 3/4 dùng điện hay khí nén?

Thiết bị này có cả hai phiên bản truyền động điện hoặc khí nén, việc lựa chọn phụ thuộc hoàn toàn vào hệ thống điều khiển tự động và nguồn năng lượng sẵn có tại nhà máy.

Kết Luận

Tóm lại, control valve 3 4 là thiết bị điều khiển dòng chảy nhỏ gọn nhưng vô cùng quan trọng, giúp tối ưu hóa hiệu suất vận hành cho các hệ thống đường ống tự động hóa. Việc lựa chọn đòi hỏi sự kết hợp đồng bộ giữa các yếu tố về kích thước DN20, môi chất, áp suất, nhiệt độ, hệ số Cv/Kv và bộ truyền động actuator thay vì chỉ dựa vào tên gọi kích thước đơn thuần.
