Tìm Hiểu Về Van Nút: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Cho Hệ Thống Công Nghiệp

Hệ thống hóa chất luôn yêu cầu độ kín cao để tránh rò rỉ nguy hiểm. Đường ống chứa chất lỏng nhớt hoặc có lẫn hạt rắn cần loại van ít bị kẹt trong quá trình vận hành. Môi trường làm việc khắc nghiệt lại đòi hỏi khả năng đóng mở nhanh, chính xác.

Không phải loại van nào cũng đảm bảo được đồng thời độ kín tuyệt đối, khả năng chống kẹt hiệu quả và hoạt động ổn định với môi chất đặc biệt. Trong nhiều trường hợp, van nút trở thành giải pháp phù hợp nhờ thiết kế đơn giản nhưng hiệu quả, được tin dùng rộng rãi trong các ngành công nghiệp nặng như hóa chất và dầu khí.

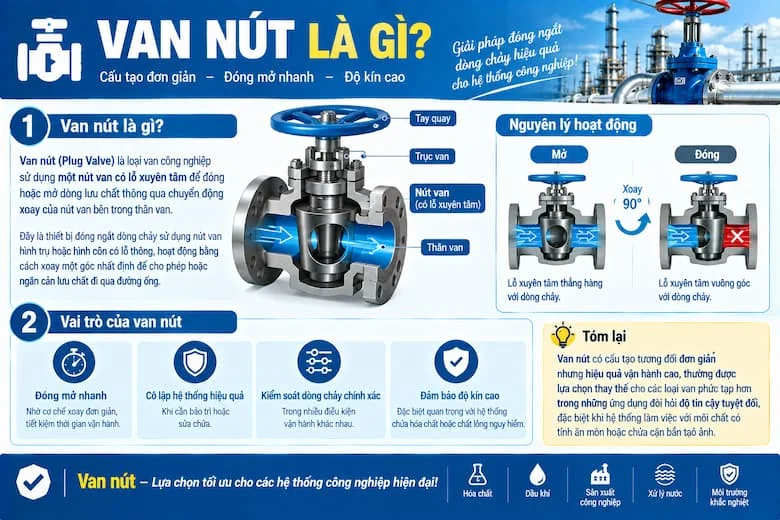

Van nút là gì?

Van nút (Plug Valve) là loại van công nghiệp sử dụng một nút van có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất thông qua chuyển động xoay của nút van bên trong thân van. Đây là thiết bị đóng ngắt dòng chảy sử dụng nút van hình trụ hoặc hình côn có lỗ thông, hoạt động bằng cách xoay một góc nhất định để cho phép hoặc ngăn cản lưu chất đi qua đường ống.

Về vai trò, van nút đảm nhiệm bốn chức năng chính: đóng mở nhanh nhờ cơ chế xoay đơn giản, cô lập hệ thống hiệu quả khi cần bảo trì hoặc sửa chữa, kiểm soát dòng chảy chính xác trong nhiều điều kiện vận hành khác nhau, và đặc biệt là đảm bảo độ kín cao – yếu tố quan trọng hàng đầu với các hệ thống chứa hóa chất hoặc chất lỏng nguy hiểm.

Nhờ cấu tạo tương đối đơn giản nhưng hiệu quả vận hành cao, van nút thường được lựa chọn thay thế cho các loại van phức tạp hơn trong những ứng dụng đòi hỏi độ tin cậy tuyệt đối, đặc biệt khi hệ thống làm việc với môi chất có tính ăn mòn hoặc chứa cặn bẩn.

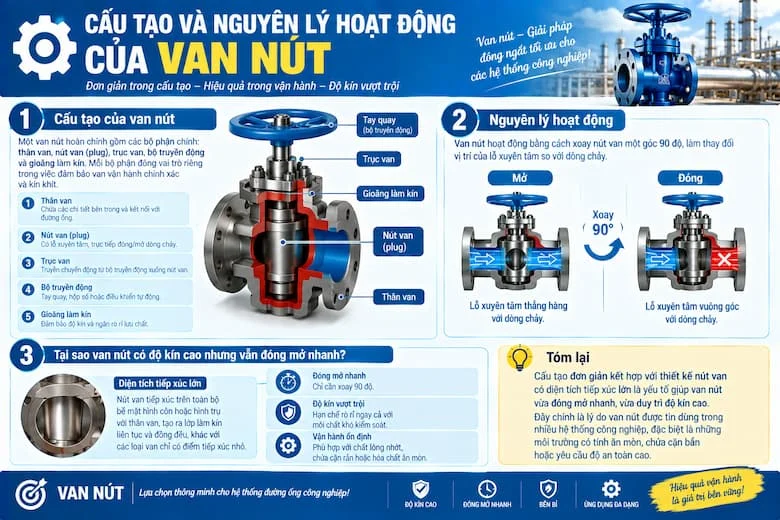

Cấu tạo và nguyên lý hoạt động của van nút

Một van nút hoàn chỉnh gồm các bộ phận chính: thân van, nút van (plug), trục van, bộ truyền động và gioăng làm kín. Mỗi bộ phận đóng vai trò riêng trong việc đảm bảo van vận hành chính xác và kín khít.

Nguyên lý hoạt động của van nút khá trực quan: khi người vận hành xoay nút van một góc 90 độ, vị trí của lỗ xuyên tâm sẽ thay đổi tương ứng. Khi lỗ xuyên tâm thẳng hàng với dòng chảy, van ở trạng thái mở hoàn toàn. Ngược lại, khi lỗ vuông góc với dòng chảy, van sẽ đóng kín, ngăn hoàn toàn lưu chất đi qua.

Tại sao van nút có thể đóng mở nhanh nhưng vẫn duy trì độ kín cao? Bản chất nằm ở diện tích tiếp xúc lớn giữa nút van và thân van. Khác với nhiều loại van khác chỉ có điểm tiếp xúc nhỏ tại vị trí làm kín, nút van của van nút tiếp xúc trên toàn bộ bề mặt hình côn hoặc hình trụ với thân van, tạo ra một lớp làm kín liên tục và đồng đều. Chính thiết kế này giúp van vừa đóng mở nhanh chỉ bằng một thao tác xoay 90 độ, vừa đảm bảo độ kín vượt trội ngay cả khi làm việc với môi chất khó kiểm soát như chất lỏng nhớt hoặc có lẫn hạt rắn.

Các loại van nút phổ biến hiện nay

Việc phân loại và tìm hiểu về van nút giúp người mua dễ dàng xác định sản phẩm phù hợp với từng điều kiện vận hành cụ thể.

Theo thiết kế nút van, có hai dạng chính: van nút hình côn (thiết kế truyền thống, dễ điều chỉnh độ kín bằng cách nén nút van vào thân) và van nút hình trụ (cấu trúc đơn giản hơn, phù hợp với các ứng dụng không đòi hỏi điều chỉnh độ kín thường xuyên).

Theo phương pháp làm kín, van nút được chia thành Lubricated Plug Valve (sử dụng chất bôi trơn chuyên dụng để duy trì độ kín và giảm ma sát khi vận hành, phù hợp môi trường áp suất cao) và Non-Lubricated Plug Valve (không cần bôi trơn, thường sử dụng lớp phủ PTFE hoặc vật liệu tương tự, phù hợp với ứng dụng cần hạn chế nhiễm bẩn từ chất bôi trơn).

Theo vật liệu chế tạo, van nút hiện có nhiều lựa chọn: van nút gang (chi phí thấp, phù hợp hệ thống nước và áp suất thấp), van nút thép (chịu áp lực tốt, dùng trong công nghiệp), van nút inox (chống ăn mòn cao, phù hợp hóa chất và thực phẩm) và van nút hợp kim đặc biệt (dành cho môi trường cực kỳ khắc nghiệt như axit mạnh hoặc nhiệt độ cao).

Thông số kỹ thuật quan trọng khi tìm hiểu về van nút

Chọn đúng van nút đòi hỏi phải xem xét đồng thời nhiều nhóm thông số kỹ thuật, thay vì chỉ dựa vào kích thước hay vật liệu bên ngoài.

Về kích thước, van nút có dải sản phẩm rất rộng, từ DN15 cho đến DN600, đáp ứng được cả hệ thống nhỏ lẫn đường ống công nghiệp quy mô lớn. Về áp suất làm việc, van thường được phân theo các mức PN10, PN16, PN25 hoặc theo tiêu chuẩn ANSI Class, cần đối chiếu chính xác với áp suất thực tế của hệ thống.

Nhiệt độ làm việc ảnh hưởng trực tiếp đến việc lựa chọn vật liệu thân van và vật liệu làm kín, đặc biệt quan trọng khi van tiếp xúc với môi chất có nhiệt độ cao hoặc dao động lớn. Về kiểu kết nối, van nút có thể lắp đặt qua ren, mặt bích hoặc hàn tùy theo yêu cầu của hệ thống đường ống hiện có.

Cuối cùng, vật liệu làm kín là thông số dễ bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến độ bền và độ kín của van trong môi trường vận hành cụ thể – lựa chọn sai vật liệu làm kín có thể khiến van nhanh chóng mất khả năng đóng kín dù thân van vẫn còn tốt.

So sánh van nút và van bi

Nhiều người phân vân giữa van nút và van bi khi lựa chọn thiết bị đóng ngắt cho hệ thống. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Khi nào nên dùng van nút thay vì van bi? Nên ưu tiên van nút khi hệ thống làm việc với chất lỏng nhớt, có lẫn hạt rắn hoặc đòi hỏi độ kín ở mức cao nhất – ví dụ trong ngành hóa chất hoặc dầu khí, nơi rò rỉ dù nhỏ cũng có thể gây hậu quả nghiêm trọng. Diện tích tiếp xúc lớn giữa nút van và thân van giúp van nút duy trì độ kín ổn định hơn ngay cả khi có cặn bẩn bám vào bề mặt làm kín. Ngược lại, van bi thường được ưu tiên khi ngân sách hạn chế hoặc môi chất tương đối sạch, không đòi hỏi độ kín ở mức khắt khe như các ứng dụng hóa chất đặc biệt.

Tìm hiểu về van nút được sử dụng trong những hệ thống nào?

Nhờ độ kín cao và khả năng làm việc ổn định với nhiều loại môi chất, van nút có mặt trong đa dạng hệ thống công nghiệp.

Trong công nghiệp dầu khí, van nút đóng vai trò quan trọng tại các vị trí cần đóng ngắt nhanh và kín tuyệt đối, đặc biệt ở các giàn khai thác hoặc đường ống vận chuyển dầu thô. Với hệ thống hóa chất, van nút giúp kiểm soát dòng chảy các loại hóa chất có tính ăn mòn hoặc độc hại, nơi rò rỉ có thể gây nguy hiểm nghiêm trọng.

Nhà máy lọc dầu thường sử dụng van nút ở nhiều công đoạn xử lý, nhờ khả năng chịu áp lực và nhiệt độ cao. Trong công nghiệp khí nén, van nút đảm bảo đóng mở nhanh và kín khít, hạn chế thất thoát khí trong quá trình vận hành.

Với hệ thống hơi nóng, van nút phù hợp nhờ khả năng chịu nhiệt tốt khi lựa chọn đúng vật liệu. Trong xử lý nước thải, van nút xử lý hiệu quả các dòng chảy có lẫn cặn bẩn hoặc hạt rắn nhỏ. Cuối cùng, một số ứng dụng trong công nghiệp thực phẩm cũng sử dụng van nút làm từ inox để đảm bảo vệ sinh an toàn.

Những sai lầm thường gặp khi sử dụng và tìm hiểu về van nút

Việc sử dụng sai cách hoặc lựa chọn không đúng van nút có thể khiến thiết bị nhanh chóng xuống cấp hoặc không đáp ứng được yêu cầu vận hành.

Sai lầm phổ biến nhất là chọn sai vật liệu, khiến van nhanh chóng bị ăn mòn khi tiếp xúc với môi chất không tương thích. Bên cạnh đó, dùng sai dải áp suất cũng là lỗi thường gặp, dẫn đến van không chịu được tải trong quá trình vận hành thực tế.

Nhiều người không bảo dưỡng định kỳ, khiến gioăng làm kín hoặc bề mặt nút van hao mòn nhanh hơn tuổi thọ thiết kế, làm giảm hiệu quả đóng kín theo thời gian. Ngoài ra, chọn sai kiểu kết nối gây khó khăn khi lắp đặt, do van không tương thích với hệ thống đường ống hiện có.

Cuối cùng, sử dụng van không phù hợp môi chất – ví dụ dùng van nút gang cho môi trường hóa chất ăn mòn mạnh – là sai lầm nghiêm trọng có thể khiến van hư hỏng nhanh chóng, thậm chí gây rò rỉ nguy hiểm trong quá trình vận hành.

Hướng dẫn lựa chọn và tìm hiểu về van nút phù hợp

Để chọn đúng van nút ngay từ đầu, nên thực hiện theo quy trình 6 bước sau:

Bước 1: Xác định loại môi chất sẽ đi qua van – hóa chất, dầu khí, hơi nóng hay nước thải.
Bước 2: Xác định áp suất làm việc thực tế của hệ thống.
Bước 3: Xác định nhiệt độ vận hành, kể cả mức nhiệt cao nhất có thể xảy ra.
Bước 4: Lựa chọn vật liệu thân van phù hợp với môi chất và điều kiện ăn mòn.
Bước 5: Lựa chọn kiểu kết nối (ren, mặt bích hay hàn) phù hợp với đường ống hiện có.
Bước 6: Kiểm tra tiêu chuẩn kỹ thuật để đảm bảo van tương thích hoàn toàn với hệ thống.

Thực hiện đầy đủ quy trình này giúp giảm đáng kể rủi ro chọn sai van, đồng thời đảm bảo thiết bị hoạt động đúng công năng ngay từ lần lắp đặt đầu tiên.

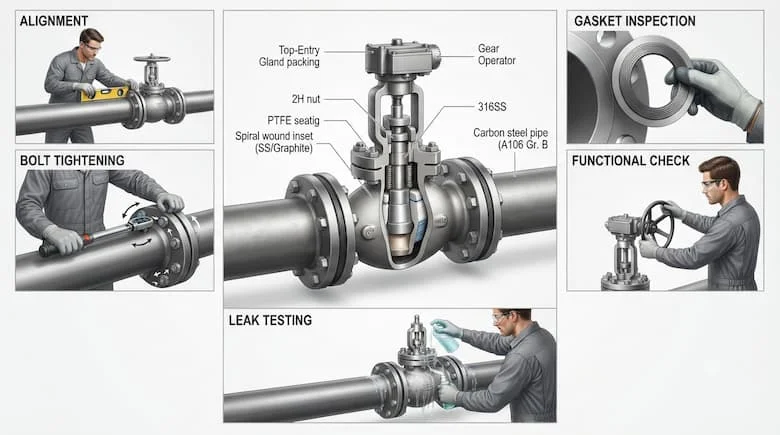

Checklist lắp đặt và bảo trì van nút

Quá trình lắp đặt và bảo trì đúng kỹ thuật quyết định phần lớn hiệu quả và độ bền của van trong suốt vòng đời sử dụng.

Trước khi lắp, cần kiểm tra kích thước van có khớp với đường ống, kiểm tra tình trạng gioăng làm kín, đồng thời kiểm tra tình trạng nút van trước khi đưa vào lắp đặt.

Trong khi lắp, cần lắp đúng chiều theo chỉ dẫn trên thân van, siết đúng lực để tránh nứt vỡ hoặc rò rỉ, đồng thời căn chỉnh đồng tâm giữa van và đường ống để tránh ứng suất lệch trục.

Sau khi lắp, nên kiểm tra kỹ tình trạng rò rỉ tại các điểm kết nối, chạy thử toàn bộ hệ thống trước khi đưa vào vận hành chính thức, và ghi nhận lại thông số ban đầu để làm cơ sở đối chiếu cho công tác bảo trì sau này.

Câu hỏi thường gặp về tìm hiểu về van nút

1. Van nút và van bi khác nhau như thế nào?
Van nút sử dụng nút van hình côn hoặc hình trụ có lỗ xuyên tâm, tiếp xúc với thân van trên diện tích lớn giúp độ kín cao hơn. Van bi sử dụng viên bi có lỗ khoan xuyên tâm, tiếp xúc với thân van chủ yếu qua các gioăng nhỏ tại điểm làm kín.

2. Tìm hiểu về van nút có dùng cho hóa chất ăn mòn được không?
Có, đặc biệt khi chọn van nút làm từ vật liệu phù hợp như inox hoặc hợp kim đặc biệt, kết hợp với vật liệu làm kín tương thích với tính chất hóa học của môi chất.

3. Tìm hiểu về van nút có điều tiết lưu lượng được không?
Van nút chủ yếu được thiết kế cho chức năng đóng mở hoàn toàn, không phải là thiết bị tối ưu để điều tiết lưu lượng liên tục, dù một số thiết kế đặc biệt có thể hỗ trợ điều tiết ở mức hạn chế.

4. Bao lâu nên bảo trì van nút một lần?
Tần suất bảo trì phụ thuộc vào điều kiện vận hành thực tế và tính chất môi chất, nhưng nên kiểm tra định kỳ để phát hiện sớm tình trạng rò rỉ, mòn gioăng hoặc hao mòn bề mặt nút van.

5. Van nút phù hợp với môi trường nào nhất?
Van nút phù hợp nhất với môi trường cần độ kín cao, chất lỏng nhớt hoặc có lẫn hạt rắn, điển hình như hóa chất, dầu khí và các ứng dụng công nghiệp nặng khác.

Kết luận

Tìm hiểu về van nút là giải pháp đóng ngắt dòng chảy hiệu quả, nổi bật với độ kín cao và khả năng đóng mở nhanh nhờ cơ chế xoay đơn giản. Với nhiều lựa chọn về thiết kế, vật liệu và phương pháp làm kín, van nút phù hợp cho môi trường hóa chất, dầu khí và công nghiệp nặng – những nơi đòi hỏi độ tin cậy vận hành ở mức cao nhất.
