Gate Valve DN50: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Chuẩn Kỹ Thuật

Vì sao gate valve DN 50 được sử dụng phổ biến trong hệ thống đường ống?

Hệ thống cấp nước cần đóng mở nhanh các tuyến ống nhánh. Hệ thống PCCC yêu cầu khả năng đóng ngắt hoàn toàn để đảm bảo an toàn khi có sự cố. Đường ống công nghiệp lại cần giảm tổn thất áp suất trong suốt quá trình vận hành liên tục.

Nhiều loại van có thể đóng mở dòng chảy, nhưng không phải loại nào cũng đạt được đồng thời độ kín cao, tổn thất áp suất thấp và độ bền lâu dài. Đó chính là lý do gate valve DN 50 trở thành một trong những lựa chọn phổ biến nhất cho các hệ thống đường ống hiện nay, từ dân dụng đến công nghiệp.

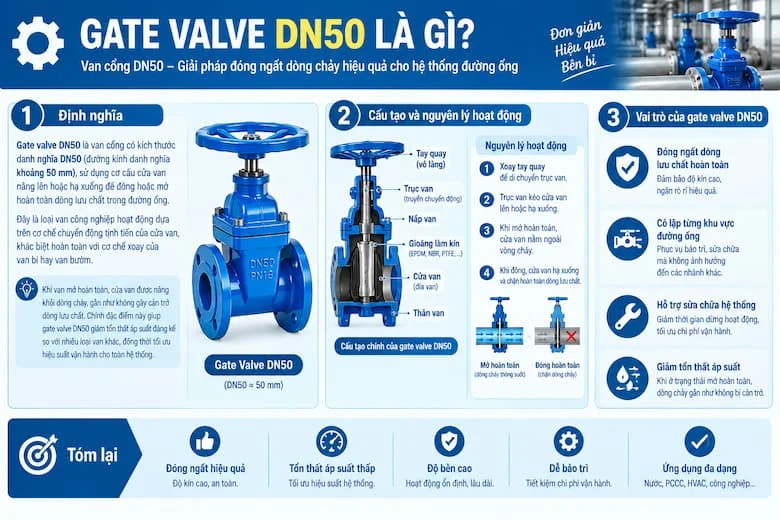

Gate valve DN50 là gì?

Gate valve DN50 là van cổng có kích thước danh nghĩa DN50 (đường kính danh nghĩa khoảng 50 mm), sử dụng cơ cấu cửa van nâng lên hoặc hạ xuống để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Đây là loại van công nghiệp hoạt động dựa trên cơ chế chuyển động tịnh tiến của cửa van, khác biệt hoàn toàn với cơ chế xoay của van bi hay van bướm.

Khi van mở hoàn toàn, cửa van được nâng khỏi dòng chảy, gần như không gây cản trở dòng lưu chất. Chính đặc điểm này giúp gate valve DN 50 giảm tổn thất áp suất đáng kể so với nhiều loại van khác, đồng thời tối ưu hiệu suất vận hành cho toàn hệ thống.

Về vai trò, gate valve DN 50 đảm nhiệm các chức năng chính: đóng ngắt dòng lưu chất hoàn toàn, cô lập từng khu vực đường ống để phục vụ bảo trì, hỗ trợ sửa chữa hệ thống mà không ảnh hưởng đến các nhánh khác, và giảm tổn thất áp suất khi vận hành ở trạng thái mở hoàn toàn.

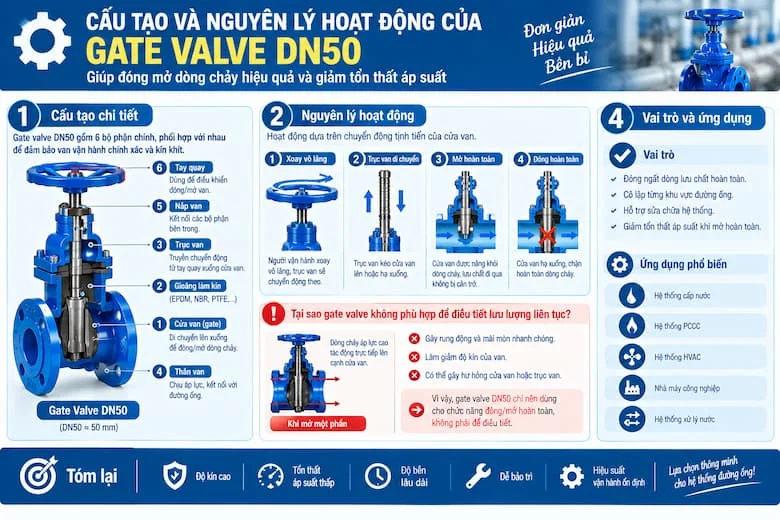

Cấu tạo và nguyên lý hoạt động của gate valve DN 50

Một gate valve DN 50 hoàn chỉnh gồm các bộ phận chính: thân van, cửa van (gate), trục van, nắp van, gioăng làm kín và tay quay. Mỗi bộ phận đóng vai trò riêng trong việc đảm bảo van vận hành chính xác và kín khít.

Nguyên lý hoạt động dựa trên chuyển động tịnh tiến của cửa van. Khi người vận hành xoay vô lăng, trục van sẽ chuyển động theo, kéo cửa van nâng lên hoặc hạ xuống. Dòng chảy trong đường ống nhờ đó được mở hoàn toàn hoặc chặn lại hoàn toàn, tùy theo vị trí của cửa van.

Tại sao gate valve không phù hợp để điều tiết lưu lượng liên tục? Bản chất nằm ở thiết kế cửa van. Khi mở một phần, dòng chảy áp lực cao sẽ tác động trực tiếp và liên tục lên cạnh cửa van, gây rung động và mài mòn nhanh chóng. Về lâu dài, tình trạng này không chỉ làm giảm độ kín của van mà còn có thể gây hư hỏng cửa van hoặc trục van, buộc phải thay thế sớm hơn tuổi thọ thiết kế. Đây là lý do gate valve DN 50 chỉ nên dùng cho chức năng đóng/mở hoàn toàn, không phải để điều tiết.

Các loại gate valve DN 50 phổ biến hiện nay

Việc phân loại gate valve DN 50 giúp người mua dễ dàng xác định sản phẩm phù hợp với hệ thống và điều kiện vận hành cụ thể.

Theo thiết kế trục, gate valve DN 50 có hai dạng chính: ty nổi (rising stem) – trục van di chuyển lên xuống cùng cửa van, dễ quan sát trạng thái đóng mở từ bên ngoài; và ty chìm (non-rising stem) – trục van không di chuyển ra ngoài thân van, phù hợp với không gian lắp đặt hạn chế.

Theo vật liệu, gang là lựa chọn phổ biến với chi phí thấp, phù hợp hệ thống nước thông thường. Đồng mang lại khả năng chống ăn mòn tốt cho đường ống nước sạch. Inox 304 và inox 316 phù hợp với môi trường yêu cầu độ bền cao hoặc có tính ăn mòn, trong đó inox 316 chống ăn mòn tốt hơn, thường dùng trong môi trường khắc nghiệt hơn.

Theo kiểu kết nối, gate valve DN 50 có ba dạng: nối ren (lắp đặt nhanh, phù hợp đường ống nhỏ), mặt bích (chắc chắn, thuận tiện bảo trì) và hàn (độ kín cao, thường dùng trong hệ thống áp suất lớn hoặc yêu cầu độ bền vượt trội).

Thông số kỹ thuật quan trọng của gate valve DN 50

Chọn đúng gate valve DN 50 đòi hỏi phải nắm rõ các thông số kỹ thuật, tránh chỉ dựa vào kích thước danh nghĩa.

Về kích thước, DN50 tương đương khoảng 2 inch, đây là thông số cần đối chiếu chính xác với đường kính đường ống thực tế trước khi lắp đặt.

Áp suất làm việc của van thường được phân theo các mức PN10, PN16 hoặc PN25, cần lựa chọn phù hợp với áp suất vận hành thực tế của hệ thống để đảm bảo van chịu được tải trong suốt quá trình sử dụng.

Bên cạnh đó, nhiệt độ làm việc và vật liệu thân van cần được xem xét đồng thời, vì mỗi loại vật liệu và gioăng chỉ chịu được một ngưỡng nhiệt độ nhất định. Cuối cùng, cần đối chiếu tiêu chuẩn kết nối như DIN, ANSI, JIS hay BS, cùng tiêu chuẩn mặt bích tương ứng, để đảm bảo van lắp đặt đồng bộ với hệ thống đường ống hiện có, tránh sai lệch giữa các thiết bị đến từ nhiều nhà cung cấp khác nhau.

So sánh gate valve DN 50 với các loại van khác

Để hiểu rõ vị trí của gate valve DN 50 trong hệ thống, cần so sánh với hai loại van phổ biến cùng kích thước:

Nhìn vào bảng so sánh, có thể thấy mỗi loại van phù hợp với một mục đích sử dụng riêng. Gate valve DN 50 là lựa chọn tối ưu khi hệ thống cần độ kín cao và tổn thất áp suất thấp trong trạng thái mở hoàn toàn, không đòi hỏi tốc độ đóng mở nhanh. Ball valve phù hợp hơn khi cần thao tác đóng mở tức thời, còn butterfly valve là giải pháp cân bằng giữa chi phí và khả năng điều tiết lưu lượng ở mức tương đối.

Tại sao gate valve DN 50 được ưa chuộng trong hệ thống nước và PCCC?

Sự phổ biến của gate valve DN 50 trong hệ thống nước và PCCC không phải ngẫu nhiên mà đến từ những ưu điểm kỹ thuật thiết thực.

Trước hết, van có độ kín cao, đảm bảo ngăn chặn hoàn toàn dòng chảy khi ở trạng thái đóng – yếu tố đặc biệt quan trọng với hệ thống PCCC, nơi độ tin cậy khi đóng ngắt có thể ảnh hưởng trực tiếp đến an toàn công trình.

Bên cạnh đó, gate valve DN 50 có tuổi thọ dài nhờ cấu tạo đơn giản và ít chịu tác động mài mòn khi sử dụng đúng chức năng đóng/mở hoàn toàn. Van cũng mang lại lưu lượng dòng chảy tối ưu khi mở hết cỡ, do cửa van được nâng hoàn toàn khỏi đường đi của dòng chảy, gần như không gây cản trở.

Ngoài ra, khả năng làm việc ổn định trong thời gian dài giúp gate valve DN 50 trở thành lựa chọn tin cậy tại các trạm bơm, hệ thống chữa cháy và hệ thống cấp nước đô thị – những nơi đòi hỏi thiết bị phải hoạt động chính xác dù ít khi được vận hành thường xuyên.

Gate valve DN 50 được sử dụng trong những hệ thống nào?

Nhờ độ kín cao và độ bền tốt, gate valve DN 50 có mặt trong nhiều loại hệ thống khác nhau.

Trong hệ thống cấp nước, van đảm nhiệm việc đóng mở và cô lập từng nhánh đường ống phục vụ bảo trì hoặc sửa chữa sự cố. Với hệ thống PCCC, gate valve DN 50 đóng vai trò quan trọng trong việc đảm bảo nguồn nước chữa cháy luôn sẵn sàng và có thể đóng ngắt hoàn toàn khi cần thiết.

Trong hệ thống HVAC, van thường được lắp trên đường nước lạnh hoặc nước tuần hoàn để cô lập từng khu vực kỹ thuật. Với hệ thống xử lý nước, gate valve DN 50 giúp kiểm soát dòng chảy qua các công đoạn xử lý, đảm bảo quy trình vận hành chính xác.

Ngoài ra, van cũng xuất hiện phổ biến trong nhà máy công nghiệp ở các vị trí cần cô lập đường ống, cũng như trong hệ thống khí nén áp suất thấp nhờ khả năng đóng ngắt kín khít và ổn định.

Những sai lầm thường gặp khi sử dụng gate valve DN 50

Dù là thiết bị quen thuộc, nhiều người vẫn mắc phải những sai lầm khiến gate valve DN 50 hoạt động kém hiệu quả hoặc hư hỏng sớm.

Sai lầm nghiêm trọng nhất là dùng gate valve để điều tiết lưu lượng ở trạng thái mở một phần trong thời gian dài, khiến cửa van bị mài mòn nhanh chóng do chịu tác động liên tục từ dòng chảy áp lực cao.

Chọn sai vật liệu cũng là lỗi phổ biến, khiến van nhanh chóng bị ăn mòn khi tiếp xúc với môi trường không tương thích. Bên cạnh đó, chọn sai áp suất làm việc có thể dẫn đến van không chịu được tải trong quá trình vận hành, gây rò rỉ hoặc hư hỏng nghiêm trọng.

Ngoài ra, lắp sai chiều vận hành khiến van không hoạt động đúng thiết kế, còn không bảo trì định kỳ là nguyên nhân phổ biến khiến gioăng, trục van xuống cấp nhanh hơn tuổi thọ thiết kế, gây phát sinh chi phí sửa chữa không đáng có.

Hướng dẫn lựa chọn gate valve DN 50 phù hợp

Để chọn đúng gate valve DN 50 ngay từ đầu, nên thực hiện theo quy trình 6 bước sau:

Bước 1: Xác định môi chất sẽ đi qua van – nước, hơi, khí nén hay hóa chất.
Bước 2: Xác định áp suất làm việc thực tế của hệ thống.
Bước 3: Xác định nhiệt độ vận hành, kể cả mức nhiệt cao nhất có thể xảy ra.
Bước 4: Chọn vật liệu thân van phù hợp với môi chất và điều kiện ăn mòn.
Bước 5: Chọn kiểu kết nối (ren, mặt bích hay hàn) phù hợp với đường ống hiện có.
Bước 6: Đối chiếu tiêu chuẩn hệ thống để đảm bảo van tương thích hoàn toàn.

Thực hiện đầy đủ quy trình này giúp giảm đáng kể rủi ro chọn sai van, đồng thời đảm bảo thiết bị hoạt động đúng công năng ngay từ lần lắp đặt đầu tiên.

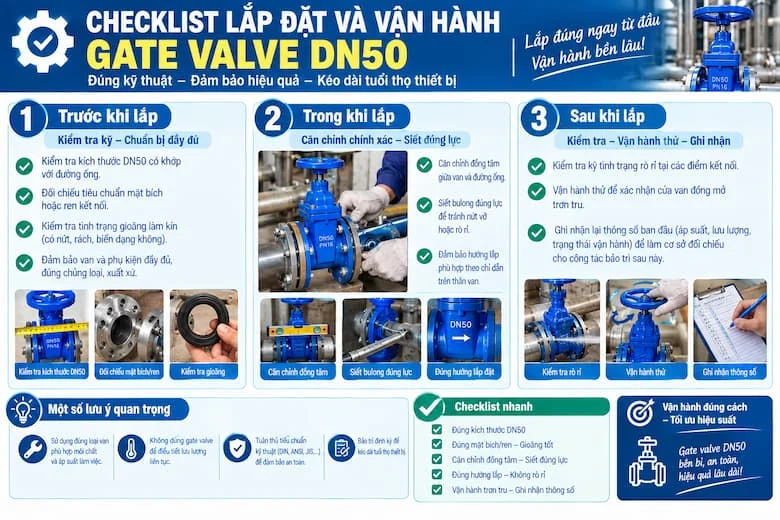

Checklist lắp đặt và vận hành gate valve DN 50

Quá trình lắp đặt đúng kỹ thuật quyết định phần lớn hiệu quả và độ bền của van trong suốt vòng đời sử dụng.

Trước khi lắp, cần kiểm tra kích thước DN50 có khớp với đường ống, đối chiếu mặt bích hoặc ren kết nối, và kiểm tra tình trạng gioăng trước khi lắp đặt.

Trong khi lắp, cần căn chỉnh đồng tâm giữa van và đường ống, siết bulong đúng lực để tránh nứt vỡ hoặc rò rỉ, đồng thời đảm bảo hướng lắp phù hợp theo chỉ dẫn trên thân van.

Sau khi lắp, nên kiểm tra kỹ tình trạng rò rỉ tại các điểm kết nối, vận hành thử để xác nhận cửa van đóng mở trơn tru, và ghi nhận lại thông số ban đầu để làm cơ sở đối chiếu cho công tác bảo trì sau này.

Câu hỏi thường gặp về gate valve DN50

1. DN50 tương đương bao nhiêu inch?
DN50 tương đương đường kính danh nghĩa khoảng 50 mm, thường được quy đổi tương đương khoảng 2 inch trong hệ thống đo lường quốc tế.

2. Gate valve DN50 có điều tiết lưu lượng được không?
Không nên sử dụng gate valve để điều tiết lưu lượng liên tục. Van phù hợp hơn với chức năng đóng hoặc mở hoàn toàn, dùng để điều tiết sẽ gây mài mòn cửa van nhanh chóng.

3. Nên chọn gate valve gang hay inox?
Gang phù hợp với hệ thống nước thông thường, chi phí thấp. Inox thích hợp hơn với môi trường có tính ăn mòn hoặc yêu cầu độ bền cao, tuổi thọ lâu dài hơn.

4. Gate valve DN50 có dùng cho hơi nóng được không?
Có, với điều kiện vật liệu thân van và gioăng làm kín phải chịu được nhiệt độ và áp suất của hơi trong hệ thống.

5. Bao lâu nên bảo trì van một lần?
Tần suất bảo trì phụ thuộc vào điều kiện vận hành thực tế, nhưng nên kiểm tra định kỳ để phát hiện sớm tình trạng rò rỉ, mòn gioăng hoặc trục van bị lệch.

Kết luận

Gate valve DN50 là giải pháp đóng ngắt dòng chảy hiệu quả, được đánh giá cao nhờ độ kín tốt và tổn thất áp suất thấp khi vận hành ở trạng thái mở hoàn toàn. Thị trường hiện có nhiều lựa chọn về vật liệu và kiểu kết nối, giúp người dùng dễ dàng tìm được sản phẩm phù hợp với hệ thống nước, PCCC, HVAC hay công nghiệp.
