Armaturen Là Gì? Phân Loại, Cấu Tạo Và Cách Chọn Đúng Cho Hệ Thống Công Nghiệp

Đường ống cần đóng ngắt lưu chất nhanh chóng khi có sự cố. Hệ thống hơi cần kiểm soát áp suất an toàn để tránh quá tải. Nhà máy hóa chất cần điều tiết dòng chảy chính xác, trong khi hệ thống nước lại cần ngăn dòng chảy ngược để bảo vệ thiết bị phía trước.

Nếu không có các thiết bị điều khiển phù hợp, hệ thống rất dễ gặp phải rò rỉ, quá áp, giảm hiệu suất vận hành và hư hỏng thiết bị nghiêm trọng. Đó chính là lý do van công nghiệp trở thành thành phần không thể thiếu trong các hệ thống công nghiệp hiện đại – từ nhà máy xử lý nước đến các dây chuyền sản xuất phức tạp.

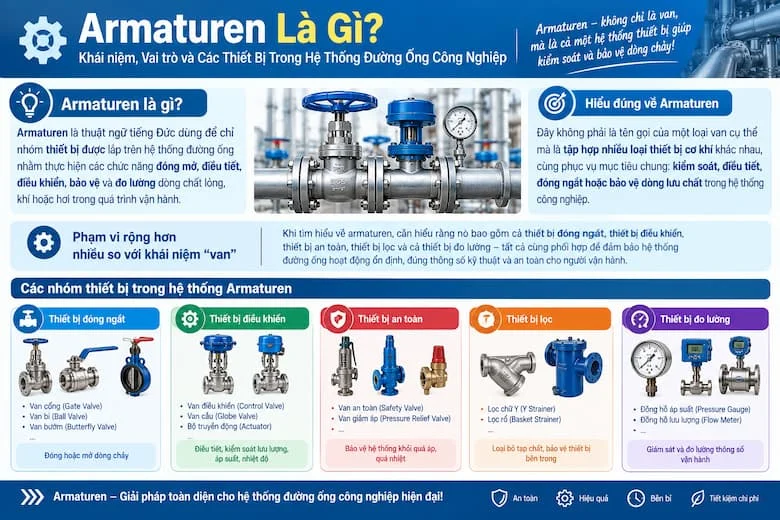

Armaturen là gì?

Armaturen( hay van công nghiệp)  là thuật ngữ tiếng Đức dùng để chỉ nhóm thiết bị được lắp trên hệ thống đường ống nhằm thực hiện các chức năng đóng mở, điều tiết, điều khiển, bảo vệ và đo lường dòng chất lỏng, khí hoặc hơi trong quá trình vận hành.

Nói cách khác, đây không phải là tên gọi của một loại van cụ thể mà là tập hợp nhiều loại thiết bị cơ khí khác nhau, cùng phục vụ mục tiêu chung: kiểm soát, điều tiết, đóng ngắt hoặc bảo vệ dòng lưu chất trong hệ thống công nghiệp. Các thiết bị này bao gồm nhiều loại van và phụ kiện chuyên dụng, giúp hệ thống vận hành an toàn và hiệu quả hơn.

Khi tìm hiểu về armaturen, cần hiểu rằng phạm vi của thuật ngữ này rộng hơn nhiều so với khái niệm "van" thông thường. Nó bao gồm cả thiết bị đóng ngắt, thiết bị điều khiển, thiết bị an toàn, thiết bị lọc và cả thiết bị đo lường – tất cả cùng phối hợp để đảm bảo hệ thống đường ống hoạt động ổn định, đúng thông số kỹ thuật và an toàn cho người vận hành.

Nguyên lý hoạt động của van công nghiệp

Về bản chất, van công nghiệp hoạt động dựa trên khả năng can thiệp trực tiếp vào dòng chảy trong đường ống thông qua nhiều cơ chế khác nhau: kiểm soát hướng dòng chảy, kiểm soát lưu lượng, kiểm soát áp suất, ngăn dòng chảy ngược và bảo vệ thiết bị khỏi các sự cố như quá áp hay va đập thủy lực.

Mỗi chức năng trên tương ứng với một hoặc nhiều loại thiết bị chuyên biệt trong nhóm van công nghiệp. Ví dụ, chức năng ngăn dòng chảy ngược được đảm nhiệm bởi van một chiều, trong khi chức năng bảo vệ quá áp thuộc về van an toàn.

Về cơ chế vận hành, van công nghiệp được chia thành bốn nhóm chính. Điều khiển bằng tay phù hợp với các hệ thống không yêu cầu tự động hóa, chi phí thấp và dễ vận hành. Điều khiển bằng điện cho phép tự động hóa và giám sát từ xa. Điều khiển khí nén thường dùng trong môi trường có yêu cầu phản ứng nhanh, còn điều khiển thủy lực phù hợp với các ứng dụng cần lực tác động lớn.

Việc lựa chọn cơ chế điều khiển nào phụ thuộc trực tiếp vào mức độ tự động hóa mà hệ thống yêu cầu, cũng như ngân sách đầu tư của từng dự án.

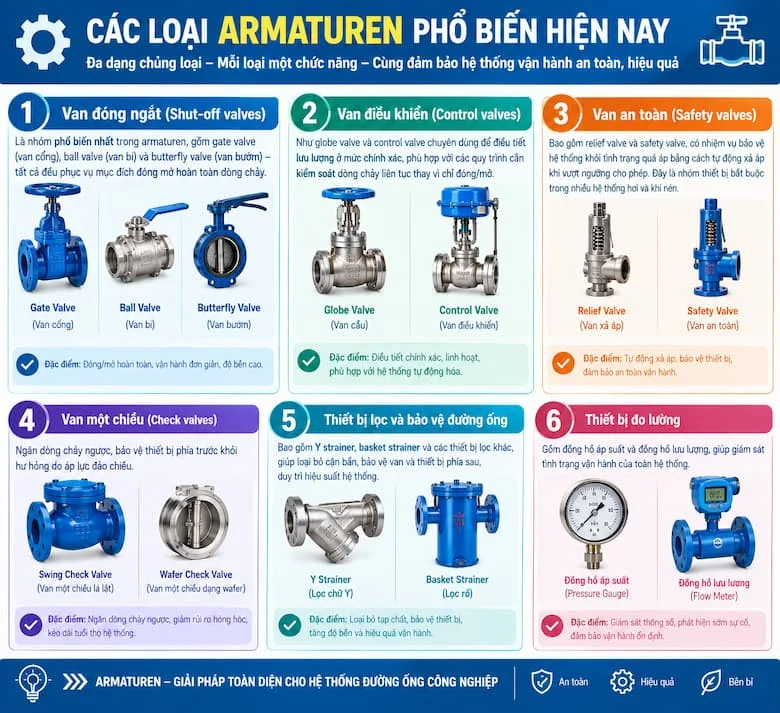

Các loại van công nghiệp phổ biến hiện nay

Nhóm van công nghiệp bao gồm nhiều loại thiết bị, mỗi loại đảm nhiệm một chức năng riêng biệt trong hệ thống đường ống.

Van đóng ngắt (shut-off valves) là nhóm phổ biến nhất, gồm gate valve (van cổng), ball valve (van bi) và butterfly valve (van bướm) – tất cả đều phục vụ mục đích đóng mở hoàn toàn dòng chảy.

Van điều khiển (control valves) như globe valve và control valve chuyên dùng để điều tiết lưu lượng ở mức chính xác, phù hợp với các quy trình cần kiểm soát dòng chảy liên tục thay vì chỉ đóng/mở.

Van an toàn (safety valves), bao gồm relief valve và safety valve, có nhiệm vụ bảo vệ hệ thống khỏi tình trạng quá áp bằng cách tự động xả áp khi vượt ngưỡng cho phép. Đây là nhóm thiết bị bắt buộc trong nhiều hệ thống hơi và khí nén.

Van một chiều (check valves) ngăn dòng chảy ngược, bảo vệ thiết bị phía trước khỏi hư hỏng do áp lực đảo chiều. Bên cạnh đó, nhóm van công nghiệp còn bao gồm thiết bị lọc và bảo vệ đường ống như Y strainer, basket strainer, cùng các thiết bị đo lường như đồng hồ áp suất và đồng hồ lưu lượng – giúp giám sát tình trạng vận hành của toàn hệ thống.

Cấu tạo chung của van công nghiệp

Dù đa dạng về chủng loại, hầu hết các thiết bị trong nhóm van công nghiệp đều có cấu tạo chung gồm: thân thiết bị, nắp thiết bị, bộ phận điều khiển, bộ phận làm kín và cơ cấu đóng mở.

Thân thiết bị là phần chịu áp lực chính, quyết định độ bền và khả năng chịu tải của toàn bộ hệ thống. Nắp thiết bị bảo vệ các bộ phận bên trong, đồng thời là điểm kết nối với bộ phận điều khiển bên ngoài.

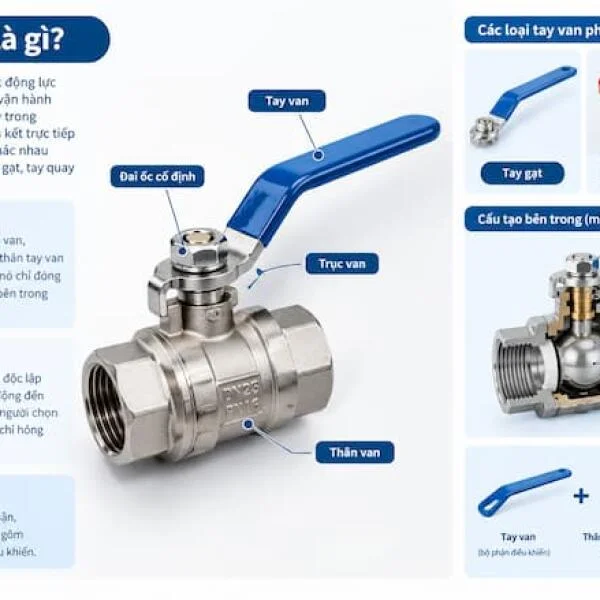

Bộ phận điều khiển (tay quay, tay gạt, bộ truyền động điện hoặc khí nén) là nơi con người hoặc hệ thống tự động tác động lực để vận hành thiết bị. Bộ phận làm kín đảm bảo không xảy ra rò rỉ tại các điểm kết nối và trục vận hành – đây thường là bộ phận dễ hao mòn nhất trong quá trình sử dụng lâu dài.

Về vật liệu chế tạo, van công nghiệp hiện có nhiều lựa chọn phổ biến như gang (chi phí thấp, phù hợp hệ thống nước thông thường), thép carbon (chịu áp tốt, dùng trong công nghiệp), inox 304 và inox 316 (chống ăn mòn, phù hợp thực phẩm và hóa chất), cùng đồng (thường dùng cho hệ thống nước sạch cỡ nhỏ). Việc chọn đúng vật liệu ảnh hưởng trực tiếp đến tuổi thọ thiết bị trong từng môi trường vận hành cụ thể.

Các thông số kỹ thuật quan trọng khi chọn van công nghiệp

Chọn đúng van công nghiệp đòi hỏi phải xem xét đồng thời nhiều nhóm thông số, thay vì chỉ dựa vào loại thiết bị hay thương hiệu.

Kích thước danh nghĩa (DN) là thông số đầu tiên cần xác định, dao động từ DN15 cho các đường ống nhỏ đến DN300 hoặc lớn hơn cho các hệ thống công nghiệp quy mô lớn. Kích thước sai lệch sẽ khiến thiết bị không tương thích với đường ống hiện có.

Áp suất làm việc, thường ký hiệu PN10, PN16, PN25 hoặc PN40, cần được đối chiếu chính xác với áp suất thực tế của hệ thống. Chọn sai mức áp suất là nguyên nhân phổ biến dẫn đến hư hỏng hoặc rò rỉ nghiêm trọng sau một thời gian vận hành.

Bên cạnh đó, nhiệt độ làm việc ảnh hưởng trực tiếp đến việc lựa chọn vật liệu thân thiết bị và gioăng làm kín. Kiểu kết nối – ren, mặt bích hay hàn – cần phù hợp với hệ thống đường ống hiện có để đảm bảo lắp đặt chính xác.

Cuối cùng, tiêu chuẩn sản xuất như DIN, ANSI, JIS hay BS quyết định khả năng tương thích giữa van công nghiệp với các thiết bị khác trong hệ thống. Với các dự án có yếu tố quốc tế, việc thống nhất tiêu chuẩn ngay từ đầu giúp tránh tình trạng không đồng bộ giữa các thiết bị đến từ nhiều nhà cung cấp khác nhau.

So sánh van công nghiệp với các thiết bị điều khiển dòng chảy khác

Nhiều người thường nhầm lẫn van công nghiệp với khái niệm "van thông thường", tuy nhiên hai khái niệm này có sự khác biệt đáng kể về phạm vi và tính năng:

Như bảng so sánh cho thấy, van công nghiệp không chỉ dừng lại ở chức năng đóng mở đơn thuần mà còn bao gồm khả năng điều khiển tự động, bảo vệ hệ thống và đo lường thông số vận hành. Đây là lý do nên ưu tiên lựa chọn van công nghiệp chuyên dụng khi hệ thống có yêu cầu kỹ thuật cao hoặc quy mô công nghiệp lớn.

Với các hệ thống quy mô lớn, việc đầu tư vào van công nghiệp chuyên dụng ngay từ đầu giúp giảm thiểu rủi ro vận hành, đồng thời tạo nền tảng thuận lợi để nâng cấp lên hệ thống tự động hóa trong tương lai mà không cần thay đổi toàn bộ hạ tầng.

Tại sao van công nghiệp được sử dụng rộng rãi trong công nghiệp?

Sự phổ biến của van công nghiệp trong công nghiệp không phải ngẫu nhiên mà đến từ những lợi ích thiết thực mà nhóm thiết bị này mang lại.

Trước hết, van công nghiệp giúp tăng độ an toàn hệ thống nhờ khả năng kiểm soát chặt chẽ dòng chảy, áp suất và nhiệt độ trong suốt quá trình vận hành. Điều này đặc biệt quan trọng với các hệ thống hơi, khí nén hay hóa chất – nơi rủi ro sự cố có thể gây hậu quả nghiêm trọng.

Bên cạnh đó, van công nghiệp còn giảm rủi ro quá áp thông qua các thiết bị an toàn chuyên dụng, đồng thời kiểm soát lưu lượng hiệu quả nhờ các van điều khiển chính xác. Khi hệ thống được trang bị đúng loại van công nghiệp , tuổi thọ thiết bị phía sau cũng được nâng cao đáng kể do tránh được các tác động bất lợi từ dòng chảy không kiểm soát.

Cuối cùng, việc đầu tư đúng van công nghiệp ngay từ đầu giúp tiết kiệm chi phí vận hành về lâu dài – giảm thiểu chi phí sửa chữa, thay thế thiết bị hỏng hóc và thời gian dừng máy ngoài kế hoạch.

Van công nghiệp được sử dụng trong những ngành nào?

Nhờ tính ứng dụng rộng, van công nghiệp hiện diện trong hầu hết các ngành công nghiệp có sử dụng hệ thống đường ống.

Trong nhà máy xử lý nước, van công nghiệp đảm nhiệm việc kiểm soát dòng chảy qua các công đoạn lọc, xử lý và phân phối. Với hệ thống HVAC, các thiết bị này giúp điều tiết nước lạnh và nước giải nhiệt giữa các khu vực.

Ngành thực phẩm và ngành dược phẩm đòi hỏi van công nghiệp làm từ vật liệu đạt tiêu chuẩn vệ sinh cao, thường là inox 304 hoặc 316, nhằm đảm bảo an toàn cho sản phẩm. Ngành hóa chất cần van công nghiệp có khả năng chống ăn mòn tốt, chịu được môi trường làm việc khắc nghiệt.

Trong khi đó, ngành dầu khí và nhà máy điện thường yêu cầu van công nghiệp đạt tiêu chuẩn kỹ thuật nghiêm ngặt, chịu áp lực và nhiệt độ cao, đồng thời có độ tin cậy tuyệt đối do liên quan trực tiếp đến an toàn vận hành trên quy mô lớn.

Những sai lầm thường gặp khi lựa chọn van công nghiệp

Việc chọn sai van công nghiệp không chỉ gây tốn kém mà còn tiềm ẩn rủi ro an toàn cho toàn hệ thống.

Sai lầm phổ biến nhất là chọn sai vật liệu, khiến thiết bị nhanh chóng bị ăn mòn hoặc hư hỏng khi tiếp xúc với môi trường không tương thích. Bên cạnh đó, nhiều người không xét đến nhiệt độ làm việc thực tế, dẫn đến gioăng làm kín bị hỏng sớm hoặc thân thiết bị biến dạng.

Không tính áp suất vận hành chính xác cũng là lỗi nghiêm trọng, có thể gây quá tải và hư hỏng đột ngột trong quá trình sử dụng. Ngoài ra, chọn sai tiêu chuẩn kết nối khiến thiết bị không tương thích với hệ thống đường ống hiện có, gây khó khăn khi lắp đặt.

Cuối cùng, nhiều đơn vị bỏ qua yêu cầu bảo trì khi lựa chọn van công nghiệp , dẫn đến khó khăn trong việc bảo dưỡng định kỳ về sau – đặc biệt với các thiết bị lắp ở vị trí khó tiếp cận.

Hướng dẫn lựa chọn van công nghiệp phù hợp

Để chọn đúng van công nghiệp ngay từ đầu, nên thực hiện theo quy trình 6 bước sau:

Bước 1: Xác định môi chất sẽ đi qua thiết bị – nước, hơi, khí nén hay hóa chất.
Bước 2: Xác định áp suất làm việc thực tế của hệ thống.
Bước 3: Xác định nhiệt độ vận hành, kể cả nhiệt độ đỉnh có thể xảy ra.
Bước 4: Xác định lưu lượng cần kiểm soát để chọn kích thước phù hợp.
Bước 5: Chọn vật liệu tương thích với môi chất và điều kiện ăn mòn.
Bước 6: Chọn tiêu chuẩn kết nối phù hợp với hệ thống đường ống hiện có.

Thực hiện đầy đủ quy trình này giúp giảm thiểu đáng kể rủi ro chọn sai thiết bị, đồng thời đảm bảo van công nghiệp hoạt động đúng công năng thiết kế ngay từ lần lắp đặt đầu tiên.

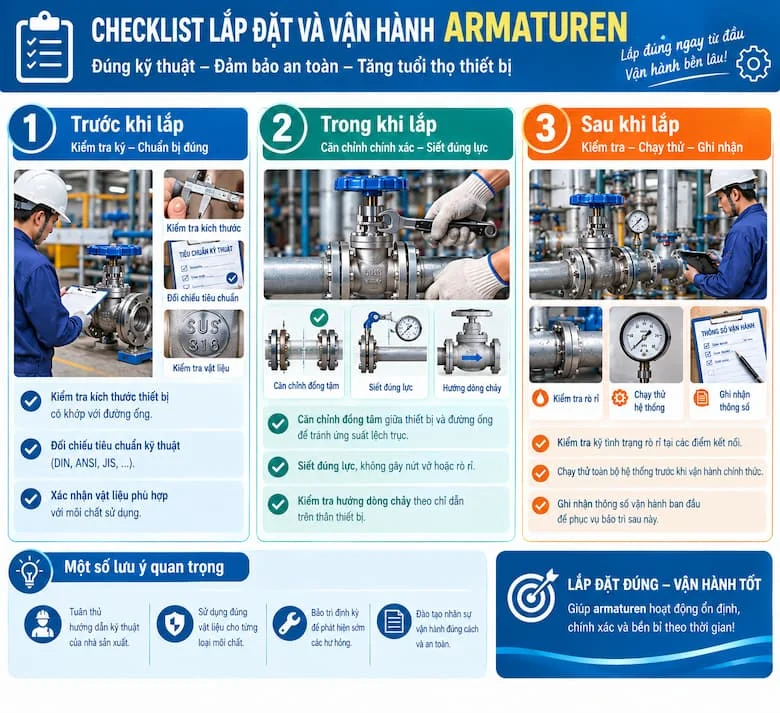

Checklist lắp đặt và vận hành van công nghiệp

Quá trình lắp đặt đúng kỹ thuật quyết định phần lớn hiệu quả và độ an toàn khi vận hành van công nghiệp.

Trước khi lắp, cần kiểm tra kích thước thiết bị có khớp với đường ống, đối chiếu tiêu chuẩn kỹ thuật và xác nhận vật liệu phù hợp với môi chất sử dụng.

Trong khi lắp, cần căn chỉnh đồng tâm giữa thiết bị và đường ống để tránh ứng suất lệch trục, siết đúng lực để không gây nứt vỡ hoặc rò rỉ, đồng thời kiểm tra hướng dòng chảy theo đúng chỉ dẫn trên thân thiết bị.

Sau khi lắp, nên kiểm tra kỹ tình trạng rò rỉ tại các điểm kết nối, chạy thử toàn bộ hệ thống trước khi đưa vào vận hành chính thức, và ghi nhận lại thông số vận hành ban đầu để làm cơ sở đối chiếu cho công tác bảo trì sau này.

Câu hỏi thường gặp về armaturen

1. Armaturen là gì?
Van công nghiệp là tập hợp các thiết bị cơ khí lắp trên hệ thống đường ống nhằm kiểm soát, điều tiết, đóng ngắt hoặc bảo vệ dòng lưu chất trong quá trình vận hành công nghiệp.

2. Armaturen có phải là van công nghiệp không?
Van công nghiệp chỉ là một phần trong nhóm van công nghiệp. Van công nghiệpcòn bao gồm thiết bị an toàn, thiết bị lọc, thiết bị đo lường và các phụ kiện điều khiển khác.

3. Van công nghiệp thường được làm từ vật liệu nào?
Phổ biến nhất gồm gang, thép carbon, inox 304, inox 316 và đồng, tùy theo môi chất và điều kiện vận hành cụ thể của từng hệ thống.

4. Nên chọn van công nghiệp inox 304 hay inox 316?
Inox 316 có khả năng chống ăn mòn tốt hơn, đặc biệt với môi trường có clo hoặc hóa chất, trong khi inox 304 phù hợp với các ứng dụng thông thường, ít tiếp xúc với tác nhân ăn mòn mạnh.

5. Bao lâu nên kiểm tra và bảo trì van công nghiệp ?
Tần suất bảo trì phụ thuộc vào điều kiện vận hành thực tế, nhưng nên kiểm tra định kỳ để phát hiện sớm tình trạng rò rỉ, mòn gioăng hoặc hư hỏng bộ phận điều khiển.

Kết luận

Armaturen là nhóm thiết bị quan trọng trong hệ thống đường ống, đóng vai trò đóng mở, điều tiết, bảo vệ và đo lường dòng lưu chất trong suốt quá trình vận hành. Với nhiều chủng loại phục vụ các mục đích khác nhau, việc hiểu rõ chức năng của từng loại là bước đầu tiên để lựa chọn đúng.
