Tay Van Nước: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Chuẩn Kỹ Thuật

Van nước vẫn còn tốt, nhưng tay van thì gãy, cong, lỏng hoặc khó xoay – đây là tình huống rất nhiều người gặp phải khi vận hành hệ thống đường ống. Lúc này, câu hỏi đặt ra luôn là: nên thay riêng tay van hay phải thay nguyên cụm van?

Thực tế, không phải tay cầm van nước nào cũng lắp thay thế cho nhau được. Sai kích thước hoặc sai kiểu liên kết với trục van có thể khiến van đóng không kín, mở không hết, thậm chí làm hỏng luôn cả trục. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, phân loại, thông số kỹ thuật và cách chọn tay gạt van nước phù hợp, tránh mua sai và tốn thêm chi phí.

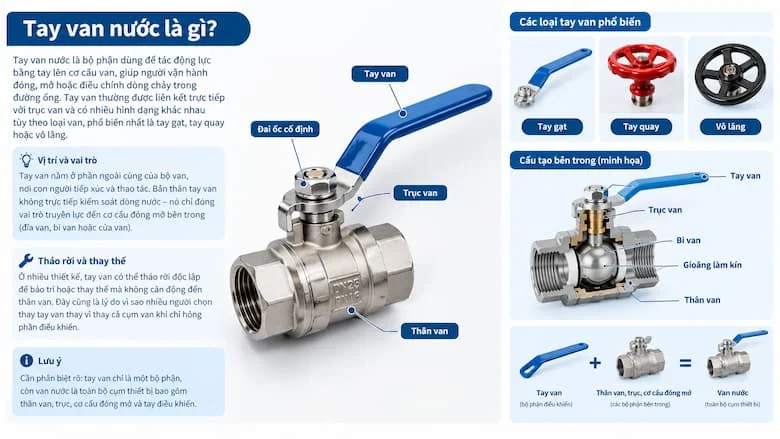

Tay van nước là gì?

Tay van nước là bộ phận dùng để tác động lực bằng tay lên cơ cấu van, giúp người vận hành đóng, mở hoặc điều chỉnh dòng chảy trong đường ống. Tay van thường được liên kết trực tiếp với trục van và có nhiều hình dạng khác nhau tùy theo loại van, phổ biến nhất là tay gạt, tay quay hoặc vô lăng.

Về vị trí, tay van nằm ở phần ngoài cùng của bộ van, nơi con người tiếp xúc và thao tác. Bản thân tay van không trực tiếp kiểm soát dòng nước – nó chỉ đóng vai trò truyền lực đến cơ cấu đóng mở bên trong (đĩa van, bi van, hoặc cửa van).

Ở nhiều thiết kế, tay van có thể tháo rời độc lập để bảo trì hoặc thay thế mà không cần động đến thân van. Đây cũng là lý do vì sao nhiều người chọn thay tay van thay vì thay cả cụm van khi chỉ hỏng phần điều khiển. Cần phân biệt rõ: tay van chỉ là một bộ phận, còn van nước là toàn bộ cụm thiết bị bao gồm thân van, trục, cơ cấu đóng mở và tay điều khiển.

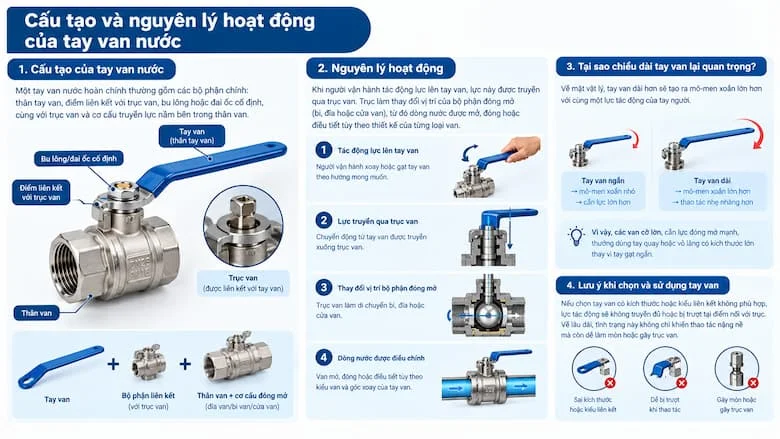

Cấu tạo và nguyên lý hoạt động của tay van

Một tay van hoàn chỉnh thường gồm các bộ phận chính: thân tay van, điểm liên kết với trục van, bu lông hoặc đai ốc cố định, cùng với trục van và cơ cấu truyền lực nằm bên trong thân van.

Nguyên lý hoạt động khá đơn giản nhưng đòi hỏi độ chính xác cao. Khi người vận hành tác động lực lên tay van, lực này được truyền qua trục van. Trục làm thay đổi vị trí của bộ phận đóng mở (bi, đĩa hoặc cửa van), từ đó dòng nước được mở, đóng hoặc điều tiết tùy theo thiết kế của từng loại van.

Tại sao chiều dài tay van lại quan trọng? Về mặt vật lý, tay van dài hơn sẽ tạo ra mô-men xoắn lớn hơn với cùng một lực tác động của tay người. Đây là lý do các van cỡ lớn, cần lực đóng mở mạnh, thường dùng tay quay hoặc vô lăng có kích thước lớn thay vì tay gạt ngắn.

Ngược lại, nếu chọn tay van có kích thước hoặc kiểu liên kết không phù hợp, lực tác động sẽ không truyền đủ hoặc bị trượt tại điểm nối với trục. Về lâu dài, tình trạng này không chỉ khiến thao tác nặng nề mà còn dễ làm mòn hoặc gãy trục van.

Các loại tay van nước phổ biến hiện nay

Việc hiểu rõ từng loại tay van sẽ giúp bạn xác định chính xác thứ mình cần thay, thay vì chọn đại theo cảm tính.

Tay gạt van nước có dạng cần gạt, thường dùng với van bi, một số van bướm và van chuyên dụng. Loại này cho phép đóng mở nhanh chỉ bằng một thao tác xoay trong góc giới hạn (thường là 90 độ), phù hợp với các hệ thống cần thao tác tức thời.

Tay quay van nước có dạng bánh xe hoặc vô lăng, thường gặp ở van cổng và van cầu. Đây là loại tay van phù hợp với những van cần nhiều vòng quay để đóng mở hoàn toàn, giúp kiểm soát lực tốt hơn trên các đường ống có áp suất lớn.

Tay van bướm có thể là dạng tay gạt hoặc dạng hộp số, tùy thuộc vào đường kính và mô-men xoắn cần thiết của van. Van bướm cỡ lớn thường ưu tiên hộp số để giảm lực thao tác cho người dùng.

Tay van thay thế là lựa chọn khi tay cũ đã hỏng nhưng thân van và cơ cấu bên trong vẫn hoạt động tốt. Khi mua loại này, bắt buộc phải kiểm tra kỹ kiểu trục, kích thước lỗ lắp và cơ cấu cố định để đảm bảo tương thích tuyệt đối.

Thông số cần quan tâm khi chọn tay van

Chọn đúng tay cầm van nước không thể chỉ dựa vào ngoại hình. Có bốn nhóm thông số kỹ thuật bạn cần kiểm tra kỹ trước khi mua.

Về kích thước, cần xác định chiều dài tay van, kích thước lỗ liên kết, đường kính trục van và kích thước ren hoặc bu lông cố định (nếu có). Đây là nhóm thông số quyết định tay van có lắp vừa vào trục hay không.

Về vật liệu, tay van hiện có nhiều lựa chọn như gang, thép, inox, nhôm, nhựa, hoặc thép sơn phủ bảo vệ. Mỗi vật liệu phù hợp với một điều kiện môi trường khác nhau – ví dụ inox chống ăn mòn tốt hơn gang trong môi trường ẩm.

Về kiểu liên kết, tay van có thể lắp trực tiếp vào trục, liên kết bằng bu lông hoặc đai ốc. Trục van cũng có nhiều dạng như trục vuông, trục dẹt hoặc dạng chuyên dụng – sai kiểu trục là nguyên nhân phổ biến nhất khiến tay van không lắp được.

Về điều kiện làm việc, cần xác định rõ tay van sẽ dùng cho nước sạch, nước nóng, hệ thống công nghiệp, ngoài trời hay môi trường có độ ẩm và ăn mòn cao, từ đó chọn vật liệu và lớp phủ bảo vệ tương ứng.

Tay van khác nhau như thế nào theo từng loại van?

Mỗi loại van có cơ cấu vận hành khác nhau, vì vậy tay van đi kèm cũng khác nhau đáng kể:

Điểm cần lưu ý là không nên chỉ dựa vào đường kính van (DN) để chọn tay van. Hai van có cùng DN hoàn toàn có thể sử dụng cơ cấu trục và tay điều khiển khác nhau, tùy vào hãng sản xuất và dòng sản phẩm. Đây chính là sai lầm phổ biến khiến nhiều người mua nhầm tay van không tương thích.

Tại sao cần chọn đúng tay van?

Chọn đúng tay van không chỉ là vấn đề kỹ thuật mà còn ảnh hưởng trực tiếp đến chi phí vận hành và tuổi thọ thiết bị.

Khi tay van phù hợp, khả năng truyền lực được đảm bảo, giúp van đóng mở hoàn toàn thay vì đóng không kín hoặc mở không hết cỡ. Điều này đặc biệt quan trọng với các hệ thống cần kiểm soát dòng chảy chính xác.

Bên cạnh đó, tay van đúng chuẩn giúp hạn chế tình trạng trượt trong quá trình thao tác, đồng thời giảm nguy cơ làm cong hoặc gãy trục van – một trong những hư hỏng tốn kém nhất vì thường phải thay cả cụm van.

Về lâu dài, việc chọn đúng tay van còn giúp tăng tuổi thọ cụm van, giúp thao tác thuận tiện và an toàn hơn cho người vận hành. Quan trọng hơn cả, nó giúp bạn tránh phải thay toàn bộ van chỉ vì hỏng mỗi bộ phận tay cầm – tiết kiệm đáng kể chi phí so với thay mới hoàn toàn.

Tay van được sử dụng ở đâu?

Tay van có mặt trong hầu hết các hệ thống đường ống, từ dân dụng đến công nghiệp.

Trong hệ thống cấp nước, tay van xuất hiện ở đường ống dân dụng, chung cư, nhà máy và các công trình thương mại – nơi cần đóng mở nước thường xuyên và ổn định.

Trong hệ thống PCCC, tay van được lắp trên van cổng, van bướm và các cụm van điều khiển bằng tay, đóng vai trò quan trọng trong việc đảm bảo hệ thống chữa cháy hoạt động đúng lúc cần thiết.

Ở hệ thống HVAC, tay van xuất hiện trên đường nước lạnh, nước giải nhiệt và các cụm đường ống kỹ thuật, giúp điều tiết nhiệt độ và lưu lượng nước trong tòa nhà.

Với hệ thống công nghiệp, tay van được sử dụng tại các nhà máy xử lý nước, đường ống sản xuất, hệ thống khí hoặc nước công nghiệp tùy theo thiết kế cụ thể của từng loại van.

Những trường hợp nên thay tay van

Không phải lúc nào van hỏng cũng cần thay mới toàn bộ. Dưới đây là những dấu hiệu cho thấy bạn chỉ cần thay tay van:

• Tay van bị gãy hoặc nứt

• Tay quay bị cong, khó xoay

• Tay gạt bị nứt hoặc lỏng

• Tay van bị han gỉ nghiêm trọng

• Liên kết giữa tay và trục bị lỏng

• Tay van bị trượt khi thao tác

• Van vẫn hoạt động tốt nhưng bộ phận điều khiển đã hỏng

Lưu ý quan trọng: nếu trục van, đĩa van, bi van hoặc cơ cấu bên trong cũng đã hư hỏng, thì việc chỉ thay tay van sẽ không giải quyết được vấn đề. Trong trường hợp này, bạn cần kiểm tra tổng thể trước khi quyết định thay riêng lẻ hay thay cả cụm.

Sai lầm thường gặp khi mua và thay tay van

Rất nhiều người gặp tình trạng mua tay van về nhưng không lắp được, nguyên nhân phần lớn đến từ những sai lầm sau:

Chỉ chọn theo DN của van mà không kiểm tra kích thước trục thực tế. Không xác định đúng kiểu liên kết (bu lông, đai ốc hay lắp trực tiếp). Dùng tay van quá ngắn cho van có mô-men xoắn lớn, khiến thao tác nặng và dễ trượt.

Ngoài ra, việc dùng tay van không đúng tải trọng, cố ép tay van vào trục không tương thích, hoặc dùng lực quá mạnh khi lắp đặt đều có thể khiến trục van bị hư hỏng ngay từ lần lắp đầu tiên. Không kiểm tra vật liệu phù hợp với môi trường ăn mòn cũng là lỗi khiến tay van xuống cấp nhanh chóng dù mới thay.

Cách chọn tay van phù hợp

Để tránh mua sai, bạn có thể áp dụng checklist 6 bước sau:

Bước 1: Xác định loại van đang sử dụng (van bi, van cổng, van bướm...).
Bước 2: Kiểm tra kích thước DN của van.
Bước 3: Đo đường kính và hình dạng trục van.
Bước 4: Kiểm tra kiểu kết nối của tay van (bu lông, đai ốc, lắp trực tiếp).
Bước 5: Xác định vật liệu phù hợp với môi trường lắp đặt.
Bước 6: Kiểm tra khả năng chịu lực và mô-men xoắn cần thiết.

Nếu không tự xác định được loại tay van cần thay, cách nhanh và chính xác nhất là cung cấp hình ảnh van, kích thước thực tế và thông tin model để được tư vấn đúng loại ngay từ đầu, tránh mua nhầm rồi phải đổi trả nhiều lần.

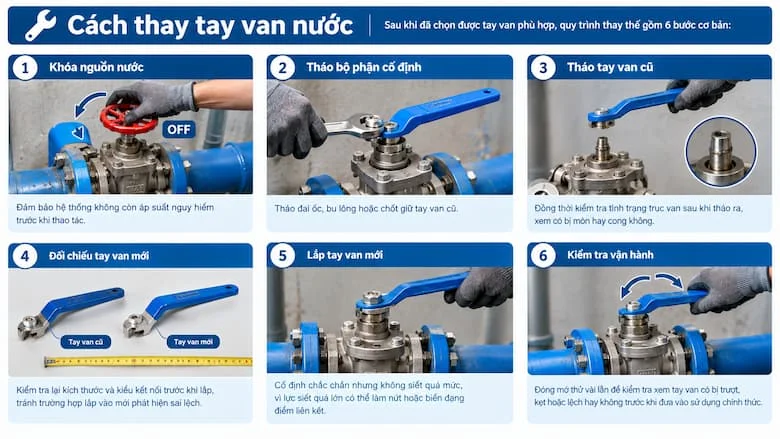

Cách thay tay van nước

Sau khi đã chọn được tay van phù hợp, quy trình thay thế gồm 6 bước cơ bản:

Bước 1 – Khóa nguồn nước: Đảm bảo hệ thống không còn áp suất nguy hiểm trước khi thao tác.

Bước 2 – Tháo bộ phận cố định: Tháo đai ốc, bu lông hoặc chốt giữ tay van cũ.

Bước 3 – Tháo tay van cũ: Đồng thời kiểm tra tình trạng trục van sau khi tháo ra, xem có bị mòn hay cong không.

Bước 4 – Đối chiếu tay van mới: Kiểm tra lại kích thước và kiểu kết nối trước khi lắp, tránh trường hợp lắp vào mới phát hiện sai lệch.

Bước 5 – Lắp tay van mới: Cố định chắc chắn nhưng không siết quá mức, vì lực siết quá lớn có thể làm nứt hoặc biến dạng điểm liên kết.

Bước 6 – Kiểm tra vận hành: Đóng mở thử vài lần để kiểm tra xem tay van có bị trượt, kẹt hoặc lệch hay không trước khi đưa vào sử dụng chính thức.

FAQ – Câu hỏi thường gặp về tay van nước

1. Tay van nước có thay riêng được không?
Có, nếu phần thân van và cơ cấu đóng mở vẫn hoạt động tốt, đồng thời tay van thay thế tương thích với trục van về kích thước và kiểu liên kết.

2. Tay van có dùng chung cho mọi loại van không?
Không. Mỗi loại van có thể sử dụng kiểu tay điều khiển và cơ cấu liên kết hoàn toàn khác nhau, kể cả khi cùng đường kính DN.

3. Làm sao biết tay van có đúng kích thước?
Cần kiểm tra loại van, DN, kích thước trục, hình dạng trục và kiểu cố định tay van trước khi mua.

4. Tay gạt và tay quay khác nhau thế nào?
Tay gạt cho thao tác đóng mở nhanh trong một góc xoay giới hạn, trong khi tay quay thường dùng cho các loại van cần nhiều vòng quay để đóng hoặc mở hoàn toàn.

5. Khi nào nên thay cả van thay vì chỉ thay tay van?
Khi trục, bi, đĩa, gioăng hoặc cơ cấu bên trong van đã hư hỏng và không còn đảm bảo khả năng vận hành ổn định.

Kết Luận

Tay van nước là bộ phận trực tiếp giúp người vận hành điều khiển van, dù nhỏ nhưng ảnh hưởng lớn đến hiệu quả sử dụng của cả hệ thống. Khi lựa chọn tay van, cần quan tâm đồng thời đến loại van, kích thước trục, kiểu kết nối, vật liệu và tải vận hành – không nên chỉ dựa vào DN để chọn thay thế.
