Hướng Dẫn Chọn Mua Và Lắp Đặt Van Nước 3 4 Chuẩn Xác Cho Mọi Hệ Thống

Trong các mạng lưới đường ống cấp nước dân dụng và công nghiệp nhẹ, kích thước van nước 3 4 đóng vai trò là quy cách kết nối trung gian vô cùng phổ biến. Tuy nhiên, không ít người mua sắm thường gặp tình trạng nhầm lẫn nghiêm trọng giữa kích thước ống danh nghĩa, bước ren, mã hiệu DN và đường kính ngoài thực tế. Cùng một con số 3/4 inch nhưng trên thị trường lại phân hóa thành nhiều dòng sản phẩm khác nhau về vật liệu, kiểu dáng van cũng như tiêu chuẩn bước ren.

Việc lựa chọn sai lầm thiết bị không chỉ khiến hệ thống rò rỉ nước liên tục, nứt chân ren mà còn gây sụt áp toàn bộ hệ thống cấp nước của công trình. Để chọn đúng thiết bị, bạn cần nắm vững cấu tạo, thông số kỹ thuật và tiêu chuẩn chọn lựa chuẩn xác nhất.

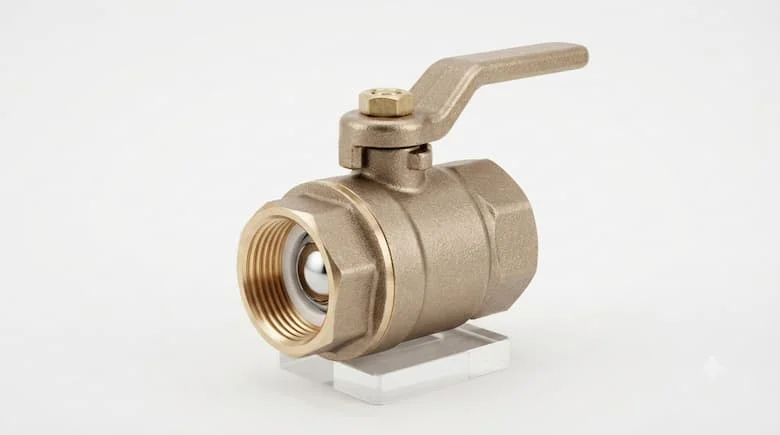

Van nước 3 4 là gì?

Van nước 3 4 là loại van có kích thước kết nối danh nghĩa 3/4 inch, được sử dụng để đóng, mở hoặc kiểm soát dòng nước trong hệ thống đường ống. Tùy thiết kế, van 3/4 có thể được chế tạo bằng đồng, inox, nhựa hoặc vật liệu khác.

Tùy theo cấu trúc vận hành, các dòng van này bao gồm van bi, van cổng, van cầu, van một chiều hoặc van góc chuyên dụng. Con số "3/4" ở đây phản ánh quy cách kích thước kết nối danh nghĩa theo hệ inch của ngành ống nước, đòi hỏi kỹ thuật viên phải đối chiếu kỹ với kích thước thực tế tại công trình thay vì chỉ nhìn vào tên gọi thương mại.

3/4 inch tương đương DN bao nhiêu?

Trong hệ thống tiêu chuẩn quốc tế, kích thước 3/4 inch thường được quy đổi chuẩn xác thành DN20 trên các bản vẽ kỹ thuật và thông số nhà sản xuất.

Tuy nhiên, bạn cần lưu ý rằng thông số DN20 không có nghĩa là đường kính lỗ trong hoặc đường kính ngoài của ống luôn cố định chính xác 20 mm. Bên cạnh đó, kích thước ren kết nối còn chịu chi phối bởi các tiêu chuẩn quốc tế khác nhau. Do đó, khi tìm kiếm các giải pháp kỹ thuật, việc nắm bắt các thuật ngữ liên quan như “van 3/4 DN20”, “van nước DN20” hay “van nước ren 3/4” sẽ giúp bạn khoanh vùng sản phẩm chính xác hơn.

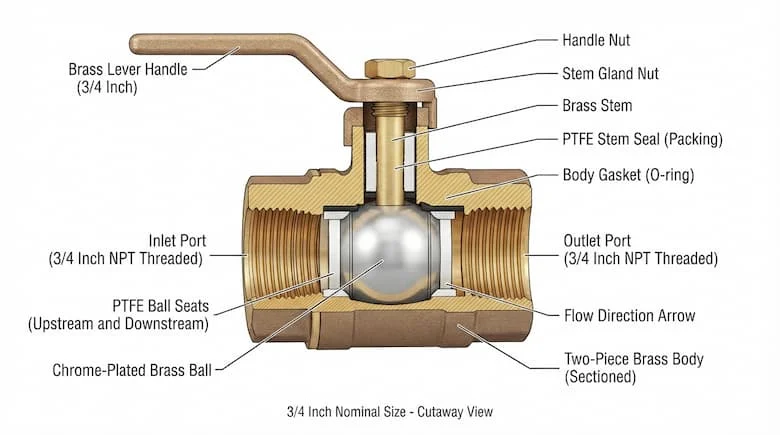

Nguyên lý hoạt động của van nước 3/4

Cơ chế vận hành của thiết bị hoàn toàn phụ thuộc vào chủng loại cơ khí cấu thành:

• Van bi: Vận hành bằng cách xoay tay gạt góc 90 độ, đưa viên bi đục lỗ xuyên tâm song song hoặc vuông góc với dòng chảy để đóng/mở nhanh.

• Van cổng: Đĩa van di chuyển tịnh tiến lên xuống theo trục vặn để cắt ngang dòng nước, phù hợp cho nhu cầu đóng hoặc mở hoàn toàn.

• Van cầu: Điều chỉnh biên độ nâng hạ của đĩa van để bóp hẹp hoặc nới rộng tiết diện, chuyên dùng cho việc kiểm soát và điều tiết lưu lượng.

• Van một chiều: Tự động phản ứng theo áp lực và hướng dòng chảy, chỉ cho phép nước đi qua một chiều duy nhất và ngăn dòng chảy ngược bảo vệ máy bơm.

Các loại van nước 3/4 phổ biến

• Van bi 3/4: Ưu điểm đóng mở cực nhanh, vận hành mượt mà, là lựa chọn số một cho các điểm cấp nước sinh hoạt tổng.

• Van cổng 3/4: Chuyên dùng cho các vị trí cần ngắt dòng tổng cố định, cấu trúc lòng van thông thoáng không làm cản trở lưu lượng.

• Van một chiều 3/4: Lắp đặt ngay sau máy bơm hoặc các nhánh chia nước để chặn đứng hiện tượng nước hồi ngược gây tụt áp hệ thống.

• Van cầu 3/4: Khả năng tiết lưu dòng chảy tốt, phù hợp cho các dây chuyền đòi hỏi kiểm soát chính xác lưu lượng nước.

• Van góc 3/4: Thiết kế góc vuông 90 độ linh hoạt, giải pháp tối ưu cho các không gian lắp đặt hẹp hoặc chân thiết bị vệ sinh.

Phân tích vật liệu chế tạo: Đồng, Inox hay Nhựa?

Không có một loại vật liệu nào tối ưu cho mọi hệ thống. Việc lựa chọn phụ thuộc hoàn toàn vào đặc tính lưu chất, mức nhiệt độ và áp suất vận hành thực tế tại nhà xưởng hay công trình của bạn.

Thông số kỹ thuật cần kiểm tra khi chọn van nước 3 4

Van nước 3 4 ren trong và ren ngoài khác nhau thế nào?

Một trong những sai lầm kinh điển của người mua hàng là bỏ qua đặc điểm cấu trúc ren kết nối:

• Ren trong (Female Threaded): Phần rãnh ren nằm ở phía bên trong họng van, chuyên kết nối với các đầu ống hoặc phụ kiện mang ren ngoài.

• Ren ngoài (Male Threaded): Phần rãnh ren nằm ở bên ngoài thân đầu van, khớp nối trực tiếp với các măng xông hoặc phụ kiện có ren trong tương ứng.

Dù hai sản phẩm đều mang thông số 3/4 inch nhưng nếu bạn mua nhầm loại ren trong thành ren ngoài, việc vặn lắp trực tiếp vào đường ống sẽ trở nên bất khả thi. Thêm vào đó, hãy luôn kiểm tra tiêu chuẩn ren hệ Anh (BSP) hay hệ Mỹ (NPT) để tránh tình trạng bước ren bị chéo chân, gây rò rỉ nước.

Sự khác biệt giữa van 3/4 inch với van 1/2 và 1 inch

Nhiều chủ đầu tư thường có tâm lý chọn van kích thước lớn hơn mức cần thiết vì nghĩ "càng lớn càng bền". Tuy nhiên, van phải được chọn sao cho tương thích chính xác với đường kính ống sẵn có để tối ưu hóa lưu lượng và áp suất dòng chảy thực tế.

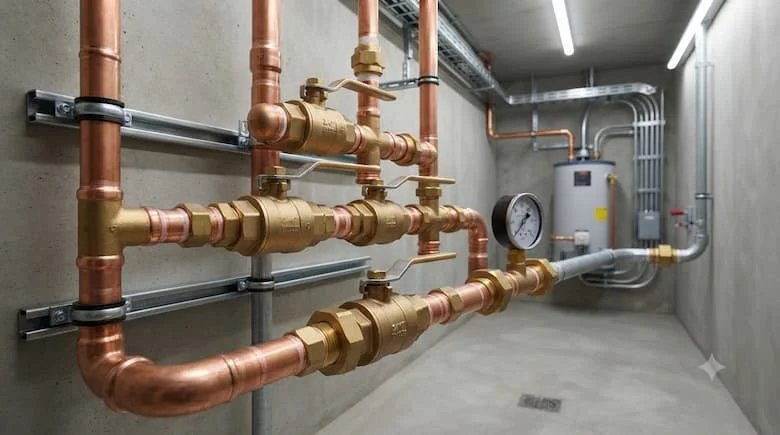

Ứng dụng thực tế và những sai lầm thường gặp khi mua hàng

Các ứng dụng phổ biến

• Mạng lưới cấp nước tổng và phân nhánh trong hộ gia đình, biệt thự, chung cư thấp tầng.

• Hệ thống đường ống dẫn nước nóng năng lượng mặt trời.

• Hệ thống tưới tiêu tự động trong nông nghiệp hiện đại.

• Các trạm bơm tăng áp mini và hệ thống xử lý nước RO quy mô vừa.

• Hệ thống điều hòa trung tâm HVAC và ống phụ trợ công nghiệp nhẹ.

Các sai lầm chí mạng cần tránh

1. Nhầm lẫn thông số 3/4 inch với đường kính ngoài thực tế của ống nhựa.

2. Không kiểm tra kỹ kiểu kết nối ren trong hay ren ngoài.

3. Bỏ qua việc đối chiếu tiêu chuẩn bước ren BSP và NPT.

4. Lắp đặt van dân dụng vào hệ thống áp lực cao vượt quá định mức PN cho phép.

5. Lạm dụng van bi để điều tiết dòng chảy nhỏ giọt liên tục làm mòn gioăng đệm.

Hướng dẫn 8 bước chọn mua van nước 3 4 chuẩn xác

• Bước 1: Khảo sát và xác định chính xác hệ thống đường ống yêu cầu quy cách 3/4 inch / DN20.

• Bước 2: Xác định mục đích sử dụng để chọn đúng loại van (van bi, van cổng, van một chiều, van cầu...).

• Bước 3: Kiểm tra kỹ kiểu kết nối ren trong hay ren ngoài cùng tiêu chuẩn bước ren tương ứng.

• Bước 4: Lựa chọn chất liệu van phù hợp với môi trường (Đồng, Inox hay Nhựa).

• Bước 5: Đối chiếu chỉ số áp suất làm việc tối đa của hệ thống với định mức chịu lực của van.

• Bước 6: Kiểm tra giới hạn nhiệt độ vận hành, đặc biệt quan trọng với hệ thống nước nóng.

• Bước 7: Đánh giá tính tương thích giữa vật liệu gioăng làm kín và lưu chất bên trong ống.

• Bước 8: Tra cứu catalogue kỹ thuật của nhà sản xuất để đối chiếu kích thước thực tế trước khi đặt mua.

Checklist kiểm tra trước khi thanh toán:

• Kích thước danh nghĩa chuẩn 3/4 inch

• Quy đổi thông số DN20 phù hợp

• Lựa chọn đúng chủng loại van theo công năng

• Xác định chính xác ren trong hoặc ren ngoài

• Tiêu chuẩn bước ren khớp hoàn toàn với ống

• Chất liệu thân van đáp ứng môi trường

• Chỉ số áp suất chịu lực (Pressure rating) đạt yêu cầu

• Giới hạn nhiệt độ vận hành an toàn

• Tương thích tuyệt đối với đặc tính lưu chất

• Kích thước lắp đặt tổng thể phù hợp không gian

• Đầy đủ thông số kỹ thuật và catalogue hãng

Câu hỏi thường gặp (FAQ)

1. Van nước 3 4 là gì?

Đây là dòng van có kích thước kết nối danh nghĩa 3/4 inch, chuyên dùng để đóng ngắt hoặc điều tiết lưu lượng dòng chảy trong các hệ thống đường ống nước.

2. Van nước 3/4 tương đương với chỉ số DN bao nhiêu?

Quy cách 3/4 inch tiêu chuẩn quốc tế tương đương với đường kính danh nghĩa DN20.

3. Van nước 3/4 có lắp chung được cho mọi loại ống 3/4 không?

Không hoàn toàn. Bạn bắt buộc phải kiểm tra tiêu chuẩn bước ren, kiểu kết nối ren trong/ngoài và đường kính thực tế của ống trước khi lắp đặt.

4. Nên chọn van nước 3/4 bằng đồng hay bằng inox?

Tùy thuộc vào ngân sách và môi trường thực tế. Chất liệu đồng phù hợp tối ưu cho hệ thống nước sạch dân dụng thông thường, trong khi inox đáp ứng các yêu cầu cao về khả năng chống ăn mòn hóa chất.

5. Van bi 3/4 có thể dùng để điều tiết lưu lượng nước được không?

Van bi chủ yếu được thiết kế chuyên dụng cho trạng thái đóng hoặc mở hoàn toàn. Nếu hệ thống đòi hỏi điều tiết lưu lượng liên tục, bạn nên ưu tiên sử dụng van cầu chuyên dụng.

Kết luận

Hệ thống van nước 3 4 đóng vai trò thiết yếu giúp kiểm soát dòng chảy hiệu quả cho các mạng lưới đường ống quy mô vừa và nhỏ. Tuy nhiên, việc lựa chọn không thể dựa hoàn toàn vào cảm tính hay thói quen gọi tên. Chủ đầu tư cần đánh giá đồng thời chủng loại van, vật liệu, tiêu chuẩn ren, áp suất và giới hạn nhiệt độ làm việc.
