Hướng Dẫn Toàn Diện Về 6 Inch Valve: Quy Đổi, Phân Loại và Tiêu Chí Lựa Chọn Cho Đường Ống

Trong quá trình thiết kế, thi công hoặc thay thế thiết bị cho các hệ thống đường ống quy mô lớn, kỹ sư và nhà quản lý thường có xu hướng tìm kiếm trực tiếp theo thông số kích thước thay vì tên loại van cụ thể, ví dụ như 6 inch valve. Tuy nhiên, điều này thường mang lại một thách thức không nhỏ bởi vì cùng một kích thước danh nghĩa, thị trường lại cung cấp vô số chủng loại khác nhau từ van cổng, van bướm , van bi cho đến van một chiều.

Nếu kỹ sư chỉ tập trung vào kích thước mà bỏ qua các yếu tố cốt lõi như áp suất làm việc, tính chất môi chất và tiêu chuẩn kết nối, việc lắp đặt 6 inch valve sẽ nhanh chóng gặp sự cố không tương thích. Bài viết này sẽ phân tích chi tiết bản chất, bảng quy đổi, các dòng van phổ biến và cẩm nang lựa chọn tối ưu cho hệ thống của bạn.

Kiến thức nền

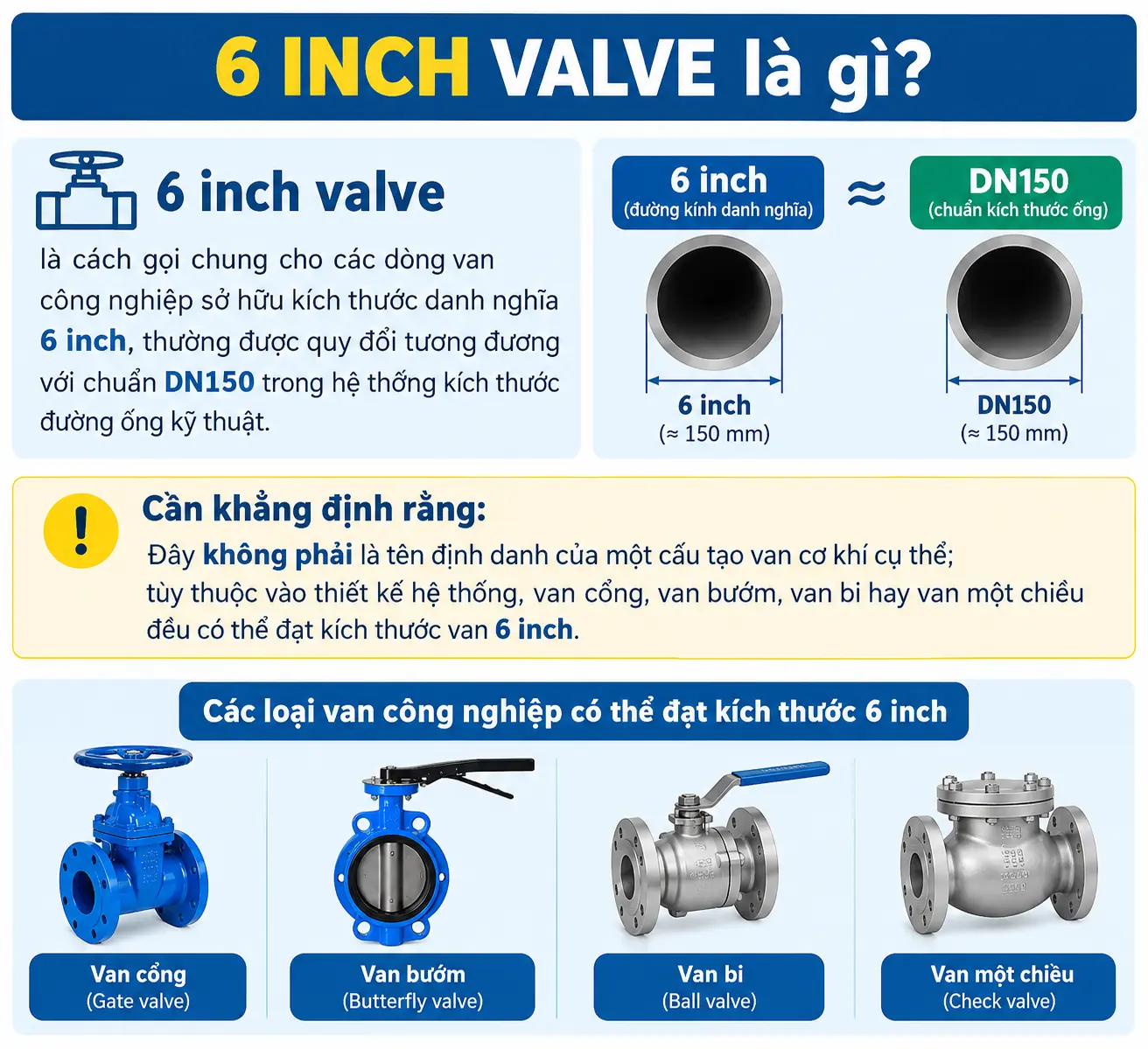

6 inch valve là gì?

6 inch valve là cách gọi chung cho các dòng van công nghiệp sở hữu kích thước danh nghĩa 6 inch, thường được quy đổi tương đương với chuẩn DN150 trong hệ thống kích thước đường ống kỹ thuật. Cần khẳng định rằng đây không phải là tên định danh của một cấu tạo van cơ khí cụ thể; tùy thuộc vào thiết kế hệ thống, van cổng, van bướm, van bi hay van một chiều đều có thể đạt kích thước van 6 inch.

Thuật ngữ "6 inch" phản ánh kích thước theo hệ đo lường Anh-Mỹ, trong khi DN150 biểu thị theo hệ mét quốc tế. Tuy nhiên, người dùng không nên hiểu đơn giản các con số này là đường kính đo thực tế của mọi bộ phận thân van. Mọi thông số về chiều dài, khoảng cách mặt bích đều phải được đối chiếu chuẩn xác thông qua catalogue hoặc datasheet kỹ thuật của nhà sản xuất.

6 inch tương đương DN bao nhiêu?

Để thuận tiện cho quá trình tra cứu và thiết kế kỹ thuật, dưới đây là bảng quy đổi tiêu chuẩn giữa hệ inch và hệ mét DN:

Insight chuyên gia: Mặc dù 6 inch tương ứng hoàn hảo với DN150, hai cách gọi này không đủ cơ sở để đảm bảo các van khác thương hiệu có thể thay thế trực tiếp cho nhau. Bạn luôn phải kiểm tra thêm tiêu chuẩn mặt bích và chiều dài thân van (face-to-face).

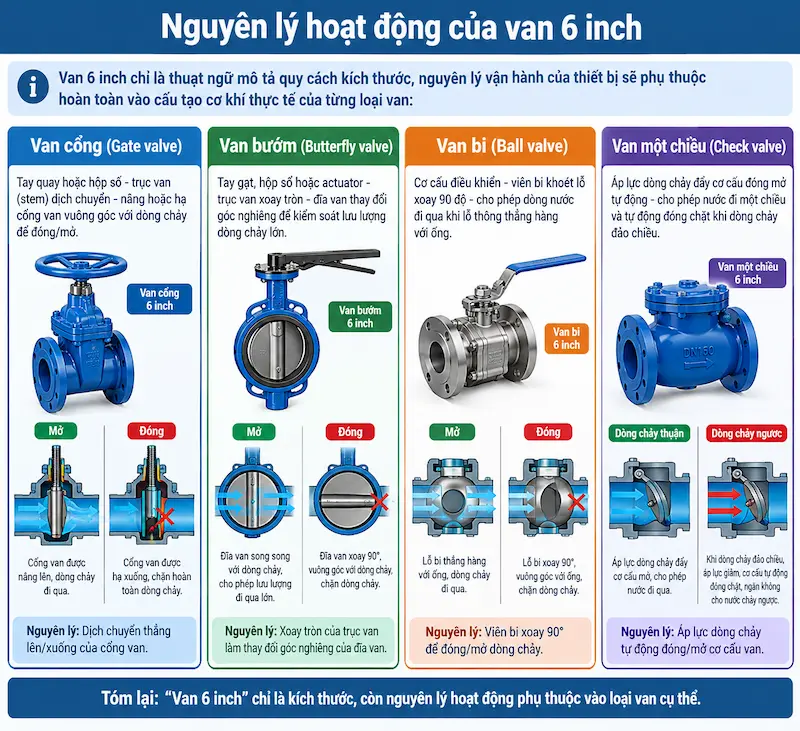

Nguyên lý hoạt động của van 6 inch

Do van 6 inch chỉ là thuật ngữ mô tả quy cách kích thước, nguyên lý vận hành của thiết bị sẽ phụ thuộc hoàn toàn vào cấu tạo cơ khí thực tế của từng loại van:

• Đối với van cổng (Gate valve): Tay quay hoặc hộp số - trục van (stem) dịch chuyển - nâng hoặc hạ cổng van vuông góc với dòng chảy để đóng/mở.

• Đối với van bướm (Butterfly valve): Tay gạt, hộp số hoặc actuator - trục van xoay tròn - đĩa van thay đổi góc nghiêng để kiểm soát lưu lượng dòng chảy lớn.

• Đối vơi van bi (Ball valve): Cơ cấu điều khiển - viên bi khoét lỗ xoay 90 độ - cho phép dòng nước đi qua khi lỗ thông thẳng hàng với ống.

• Đối với van một chiều (Check valve): Áp lực dòng chảy đẩy cơ cấu đóng mở tự động - cho phép nước đi một chiều và tự động đóng chặt khi dòng chảy đảo chiều.

Phân tích chuyên sâu

Các loại van 6 inch phổ biến

1. Van cổng DN150 (6 inch Gate Valve)

• Chuyên dùng cho mục đích đóng hoặc mở hoàn toàn đường ống chính.

• Có thể gặp thiết kế dạng ty nổi (OS&Y) hoặc ty chìm tùy theo không gian hạ tầng.

• Giúp tối ưu hóa lưu lượng, hạn chế tối đa tổn thất áp suất khi van mở hoàn toàn.

2. Van bướm DN150 (6 inch Butterfly Valve)

• Sở hữu thiết kế cực kỳ gọn nhẹ, tối ưu không gian lắp đặt cho các hệ thống đường ống lớn.

• Dễ dàng tích hợp tay gạt, hộp số vô cấp hoặc bộ điều khiển tự động điện/khí nén.

3. Van bi DN150 (6 inch Ball Valve)

• Cấu tạo cơ khí đóng mở nhanh bằng viên bi lớn bên trong.

• Cần kiểm tra kỹ cấu hình áp suất và tiêu chuẩn kết nối vì van bi kích thước lớn thường có trọng lượng nặng và cấu trúc đặc thù.

4. Van một chiều DN150 (6 inch Check Valve)

• Tự động ngăn chặn dòng chảy ngược, bảo vệ máy bơm và hệ thống khỏi hiện tượng búa nước.

• Có thể gặp dạng lá lật (swing check), dạng kẹp wafer hoặc các thiết kế chuyên dụng khác.

5. Van cầu DN150 (6 inch Globe Valve)

• Thích hợp với các ứng dụng yêu cầu điều tiết lưu lượng dòng chảy chính xác, tuy nhiên gây tổn thất áp suất lớn hơn so với van cổng.

Thông số kỹ thuật của 6 inch valve cần quan tâm

• Kích thước quy đổi: Chuẩn 6 inch hoặc DN150, đi kèm chiều dài thân van (face-to-face) và đường kính ngoài mặt bích.

• Cấp áp suất làm việc: PN10, PN16, PN25 hoặc Class 150 theo tiêu chuẩn quốc tế. Lưu ý quan trọng: Không mặc định mọi van 6 inch đều chịu được cùng một cấp áp suất.

• Vật liệu cấu thành: Gang xám, gang cầu chịu lực, thép carbon, inox 304, inox 316 hoặc các hợp kim chuyên dụng.

• Kiểu kết nối đường ống: Dạng kẹp wafer, kẹp lug, kết nối mặt bích tiêu chuẩn (JIS, ANSI, DIN) hoặc nối hàn.

• Phương thức vận hành: Thao tác thủ công bằng tay gạt, tay quay kèm hộp số, hoặc tự động hóa qua Actuator điện/khí nén.

So sánh 6 inch gate valve, butterfly valve và ball valve

Việc lựa chọn thiết bị phải xuất phát từ chức năng thực tế của hệ thống, sau đó mới xét đến kích thước DN và các thông số phụ trợ khác.

Ứng dụng thực tế

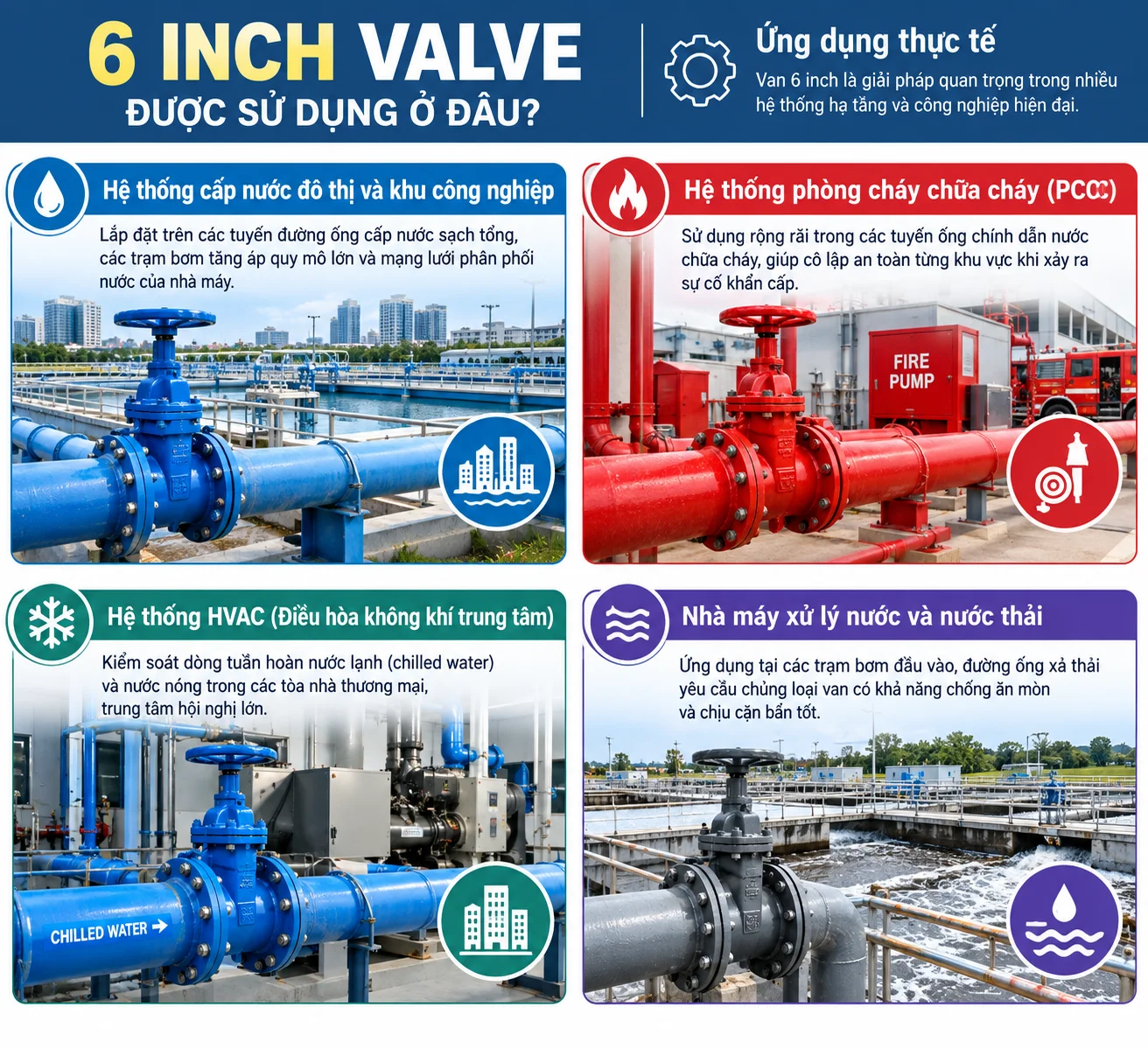

6 inch valve được sử dụng ở đâu?

Hệ thống cấp nước đô thị và khu công nghiệp

Lắp đặt trên các tuyến đường ống cấp nước sạch tổng, các trạm bơm tăng áp quy mô lớn và mạng lưới phân phối nước của nhà máy.

Hệ thống phòng cháy chữa cháy (PCCC)

Sử dụng rộng rãi trong các tuyến ống chính dẫn nước chữa cháy, giúp cô lập an toàn từng khu vực khi xảy ra sự cố khẩn cấp.

Hệ thống HVAC (Điều hòa không khí trung tâm)

Kiểm soát dòng tuần hoàn nước lạnh (chilled water) và nước nóng trong các tòa nhà thương mại, trung tâm hội nghị lớn.

Nhà máy xử lý nước và nước thải

Ứng dụng tại các trạm bơm đầu vào, đường ống xả thải yêu cầu chủng loại van có khả năng chống ăn mòn và chịu cặn bẩn tốt.

Những sai lầm thường gặp khi chọn van 6 inch

1. Đinh ninh rằng 6 inch đồng nghĩa với đường kính thực tế đúng bằng 152,4 mm ở mọi chi tiết cấu thành.

2. Không kiểm tra tiêu chuẩn mặt bích (ví dụ nhầm lẫn giữa tiêu chuẩn JIS 10K và DIN PN16).

3. Lựa chọn cấp áp suất (PN/Class) thấp hơn so với áp suất thực tế của hệ thống đường ống.

4. Cố tình sử dụng van cổng hoặc van bi để điều tiết lưu lượng liên tục dẫn đến mài mòn nhanh chóng.

5. Bỏ qua việc tính toán không gian vật lý để quay vô-lăng hoặc lắp đặt hộp số cho van cỡ lớn.

Hướng dẫn / Checklist

Cách chọn 6 inch valve phù hợp

• Bước 1: Xác định quy cách đường ống (Hệ thống có thực sự đòi hỏi quy chuẩn 6 inch / DN150 hay không).

• Bước 2: Xác định rõ chức năng (Đóng mở cô lập, điều tiết lưu lượng hay chống dòng chảy ngược).

• Bước 3: Lựa chọn chủng loại van (Gate valve, butterfly valve, ball valve hay check valve).

• Bước 4: Xác định đặc tính môi chất (Nước sạch, nước thải, hóa chất hay hơi nóng).

• Bước 5: Kiểm tra giới hạn áp suất và nhiệt độ làm việc thực tế của công trình.

• Bước 6: Chọn vật liệu thân và gioăng tương thích hoàn toàn với môi trường hóa chất/nước.

• Bước 7: Kiểm tra tiêu chuẩn kết nối (Đặc biệt quan trọng khi thay thế van cũ trong hệ thống hiện hữu).

• Bước 8: Xác định phương thức vận hành (Thủ công hay tự động hóa).

FAQ – Câu hỏi thường gặp

6 inch valve tương đương DN bao nhiêu?

Van 6 inch được quy đổi tương đương chuẩn kích thước danh nghĩa DN150 trong hệ thống ống công nghiệp quốc tế.

Van 6 inch có phải đường kính thực tế đúng 152,4 mm không?

Không. 6 inch chỉ là quy cách kích thước danh nghĩa; kích thước hình học thực tế của thân van, cánh van phụ thuộc hoàn toàn vào tiêu chuẩn thiết kế của nhà sản xuất.

Van 6 inch bao gồm những loại nào phổ biến?

Tùy theo yêu cầu kỹ thuật, bạn có thể tìm thấy van cổng (gate valve), van bướm (butterfly valve), van bi (ball valve), van một chiều (check valve) và van cầu (globe valve) ở kích thước này.

Khi mua van 6 inch cần cung cấp những thông tin gì?

Bạn nên cung cấp chính xác quy cách DN150/6 inch, loại môi chất, áp suất làm việc, nhiệt độ, chủng loại van, vật liệu chế tạo, tiêu chuẩn mặt bích kết nối và phương thức vận hành.

6 inch valve – Chọn đúng loại, đúng tiêu chuẩn, đúng hệ thống

Việc nắm vững các quy chuẩn kỹ thuật của 6 inch valve giúp các kỹ sư và nhà thầu xây dựng chủ động hoàn toàn trong việc thiết kế và vận hành hệ thống đường ống. Hãy luôn ghi nhớ rằng kích thước danh nghĩa DN150 chỉ là điều kiện cần; việc lựa chọn chuẩn xác chủng loại van, cấp áp suất, vật liệu và tiêu chuẩn kết nối mới là yếu tố quyết định độ bền vững của toàn bộ công trình.
