Van Bướm Tay Gạt DN200: Giải Pháp Đóng Mở Tối Ưu Cho Đường Óng Cỡ Lớn

Trong các hệ thống đường ống nước công nghiệp và hạ tầng quy mô lớn, việc kiểm soát dòng chảy đòi hỏi những thiết bị vừa đảm bảo hiệu suất kỹ thuật vừa tối ưu không gian lắp đặt. Khi vận hành mạng lưới có quy mô danh nghĩa lớn, kỹ sư thường tìm kiếm một thiết bị van có kết cấu gọn gàng, thao tác đóng mở nhanh chóng nhưng không chiếm quá nhiều diện tích mặt bằng. Van bướm tay gạt dn200 chính là sự lựa chọn phổ biến và đáp ứng trọn vẹn các yêu cầu này cho các tuyến ống có đường kính tương ứng.

Mặc dù vậy, việc đầu tư thiết bị này không đơn thuần chỉ cần gọi tên kích thước. Không phải mọi dòng van trên thị trường đều sở hữu cùng chất liệu chế tạo, tiêu chuẩn kết nối hay khả năng chịu áp suất giống nhau. Liệu cơ cấu tay gạt có thực sự phù hợp với mọi hệ thống DN200 hay cần cân nhắc phương án khác? Việc nắm bắt tường tận các thông số kỹ thuật cốt lõi trước khi đưa ra quyết định mua hàng sẽ giúp hệ thống vận hành an toàn, tránh tình trạng rò rỉ hay hỏng hóc đáng tiếc.

Van Bướm Tay Gạt DN200 Là Gì?

Van bướm tay gạt dn200 là dòng van bướm có kích thước danh nghĩa DN200, sử dụng cơ cấu tay gạt cơ học để trực tiếp điều khiển góc quay của đĩa van. Khi người vận hành gạt tay gạt, đĩa van sẽ xoay quanh trục cố định để thay đổi tiết diện khe hở, từ đó cho phép hoặc ngăn chặn dòng môi chất lưu thông trong đường ống.

Các thành phần cấu tạo cơ bản của thiết bị bao gồm thân van, đĩa van dạng cánh bướm, trục truyền động, lớp gioăng làm kín (seat) và cơ cấu tay gạt có chốt khóa định vị. Kiểu kết nối phổ biến thường là dạng kẹp wafer, dạng lug hoặc lắp bích tùy theo thiết kế của từng model sản phẩm.

DN200 Có Phải Đường Kính Thực Tế 200 mm?

Một ngộ nhận thường gặp là xem giá trị DN200 tương đương với đường kính ngoài thực tế 200 mm của ống. Trên thực tế, DN chỉ là kích thước danh nghĩa (Nominal Diameter). Kích thước vật lý thực tế bao gồm đường kính ngoài, chiều dài thân van, kích thước mặt bích, khoảng cách lỗ bulông hay đường kính cánh đĩa đều phải được đối chiếu chi tiết theo tiêu chuẩn chế tạo của từng nhà sản xuất cụ thể.

Cấu Tạo Van Bướm Tay Gạt DN200

Tùy thuộc vào môi chất làm việc và yêu cầu của hệ thống, thân van có thể sản xuất theo dạng wafer, lug hoặc mặt bích; trong khi lớp gioăng seat thường dùng các vật liệu như EPDM, NBR hay PTFE để thích ứng hoàn hảo với điều kiện nhiệt độ và hóa chất khác nhau.

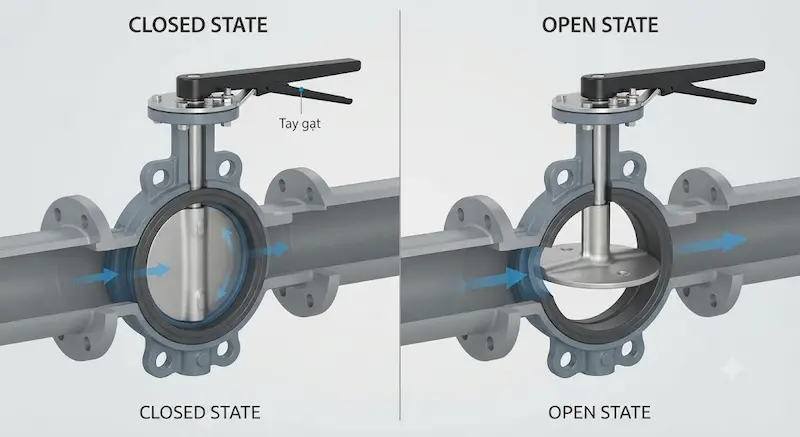

Nguyên Lý Hoạt Động Của Van Bướm Tay Gạt DN200

Nguyên lý vận hành dựa trên cơ chế truyền động cơ học: Tay gạt tác động làm trục van quay, kéo theo đĩa van xoay chuyển góc độ để thay đổi tiết diện lưu thông của dòng chảy.

• Khi mở van, đĩa van xoay dọc theo hướng song song với dòng chảy, tạo ra khoảng thông lớn cho môi chất đi qua với mức tổn thất áp suất thấp.

• Khi đóng van, đĩa van xoay vuông góc 90 độ, ép sát vào lớp gioăng seat để chặn đứng hoàn toàn dòng chất lỏng.

Sở dĩ dòng van này được ưa chuộng cho quy mô DN200 là nhờ thiết kế mỏng gọn, trọng lượng nhẹ hơn đáng kể so với van cổng, thao tác đóng mở chỉ bằng một góc gạt nhanh chóng và tính linh hoạt cao trong nhiều môi trường khác nhau.

Phân Tích Chuyên Sâu

Các Loại Van Bướm Tay Gạt DN200 Phổ Biến

1. Van bướm wafer: Kết cấu mỏng nhẹ, kẹp chặt ở giữa hai mặt bích của đường ống, giúp tiết kiệm không gian tối đa nhưng đòi hỏi sự đồng tâm chính xác khi lắp đặt.

2. Van bướm lug: Thân van được đúc thêm các tai ren chân không hoặc lỗ xỏ bulông cố định từng phía, rất thuận tiện khi cần tháo rời một đoạn đường ống để bảo trì.

3. Van bướm mặt bích: Tích hợp sẵn bích kết nối trên thân, bắt trực tiếp vào hệ thống ống có mặt bích tương thích, đảm bảo độ vững chắc cao cho các ứng dụng nặng.

Thông Số Kỹ Thuật Van Bướm Tay Gạt Cần Quan Tâm

• Kích thước và áp suất: Ngoài kích thước danh nghĩa, cần xác định rõ áp suất làm việc (PN10, PN16) để chọn model chịu lực phù hợp.

• Vật liệu cấu thành: Thân van thường làm từ gang cầu, thép hoặc inox; đĩa van bằng inox hoặc gang; còn gioăng seat (EPDM, NBR, PTFE) cần chọn đúng theo tính chất hóa học và nhiệt độ của môi chất.

• Kiểu kết nối và môi trường: Xác định rõ lưu chất là nước sạch, nước công nghiệp, nước làm mát hay khí để đảm bảo độ bền dài lâu.

So Sánh Van Bướm Tay Gạt DN200 Và Van Cổng DN200

So với van cổng truyền thống, van bướm tay gạt vượt trội hơn hẳn về sự gọn nhẹ, tốc độ đóng mở nhanh chóng và khả năng tiết kiệm không gian lắp đặt đáng kể. Tuy nhiên, van cổng lại có ưu thế tuyệt đối trong việc triệt tiêu hoàn toàn tổn thất áp suất khi mở toàn phần, trong khi van bướm vẫn bị cản trở một phần bởi đĩa van nằm giữa dòng chảy.

Nên Dùng Tay Gạt Hay Hộp Số Cho DN200?

Ở kích thước DN200, lực cản dòng chảy tác động lên đĩa van bắt đầu lớn. Tay gạt mang lại ưu điểm thao tác trực tiếp, nhanh chóng nhưng đòi hỏi người vận hành có đủ lực kéo. Nếu mô-men xoắn vượt quá khả năng thao tác tay thông thường hoặc cần kiểm soát an toàn dòng chảy từ từ, việc cân nhắc chuyển sang cơ cấu hộp số quay vô-lăng là giải pháp kỹ thuật hợp lý thay vì áp đặt cứng nhắc kiểu tay gạt.

Vì Sao Van Bướm Tay Gạt Có Thể Bị Rò Rỉ?

Hiện tượng rò rỉ qua van thường xuất phát từ các nguyên nhân thực tế như: lớp gioăng seat bị lão hóa hoặc rách do hóa chất; đĩa van bị mài mòn; cặn bẩn kẹt lại tại bề mặt làm kín; lắp đặt lệch tâm gây biến dạng thân; hoặc do chọn sai vật liệu gioăng không tương thích với nhiệt độ và môi chất. Do đó, rò rỉ không đồng nghĩa hoàn toàn với việc thiết bị kém chất lượng mà đòi hỏi sự đánh giá toàn diện các yếu tố vận hành.

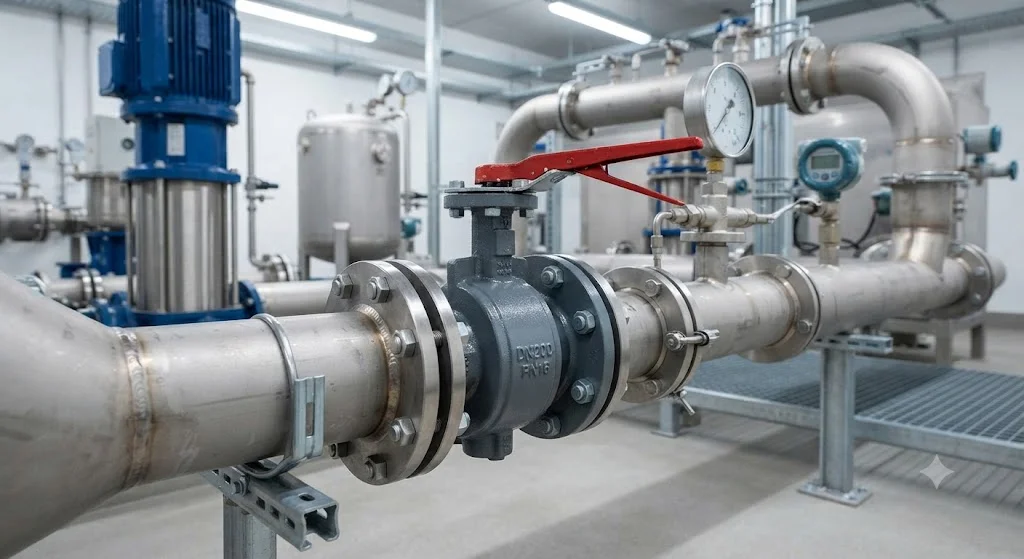

Ứng Dụng Thực Tế

Van Bướm Tay Gạt DN200 Được Ứng Dụng Ở Đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các nhà máy nước sạch, trạm bơm tăng áp, hệ thống xử lý nước thải công nghiệp và mạng lưới phân phối chính.

• Hệ thống HVAC: Kiểm soát lưu lượng tuần hoàn trong các đường ống nước lạnh, hệ thống giải nhiệt chiller của các tòa nhà lớn.

• Nhà máy công nghiệp: Dẫn truyền nước làm mát, nước kỹ thuật và các dung dịch lỏng không có tính ăn mòn quá mạnh.

• Hệ thống PCCC: Một số ứng dụng phòng cháy chữa cháy có thể sử dụng nếu model thiết bị đáp ứng đầy đủ các tiêu chuẩn kiểm định khắt khe của ngành.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Sử Dụng

• Sai lầm 1: Chỉ dựa vào thông số DN200 mà bỏ qua các yếu tố về áp suất định mức, nhiệt độ và tiêu chuẩn mặt bích kết nối.

• Sai lầm 2: Chọn nhầm vật liệu gioăng seat khiến cao su nhanh chóng bị chai cứng, ăn mòn khi tiếp xúc với hóa chất hoặc nhiệt độ cao.

• Sai lầm 3: Sử dụng van bướm để tiết điều hòa lưu lượng liên tục ở góc mở nhỏ trong thời gian dài mà không kiểm tra thiết kế, gây rung lắc và mài mòn đĩa van.

• Sai lầm 4: Dùng lực quá mạnh hoặc ép đòn bẩy khi van gặp sự cố kẹt cứng thay vì tìm hiểu nguyên nhân gốc rễ, dẫn đến gãy trục hoặc vỡ đĩa.

Hướng Dẫn & Checklist

Checklist Chọn Van Bướm Tay Gạt

• Xác định chính xác kích thước danh nghĩa: DN200

• Làm rõ đặc tính môi chất (nước sạch, nước thải, hóa chất, khí)

• Kiểm tra áp suất làm việc tối đa của hệ thống (PN10/PN16)

• Xác định dải nhiệt độ vận hành thực tế

• Lựa chọn vật liệu thân van, đĩa van và gioăng seat tương thích

• Chọn kiểu kết nối phù hợp (Wafer, Lug hoặc Mặt bích)

• Đối chiếu tiêu chuẩn mặt bích đường ống với tiêu chuẩn van

• Đánh giá mô-men vận hành để quyết định dùng tay gạt hay hộp số

Hướng Dẫn Lắp Đặt Và Bảo Trì Cơ Bản

• Bước 1: Kiểm tra tổng quan thân, đĩa và gioăng làm kín, đảm bảo không có dị vật bám bên trong.

• Bước 2: Căn chỉnh hai đầu mặt bích đường ống đồng tâm tuyệt đối, để hở khoảng trống vừa đủ để đưa van vào mà không bị cạy ép.

• Bước 3: Giữ đĩa van ở vị trí hé mở nhẹ khi lắp đặt để tránh làm trầy xước bề mặt gioăng seat.

• Bước 4: Siết đều các bulông theo hình chữ thập đối xứng để lực phân bổ đều, tránh gây nứt vỡ thân van nhựa hoặc gang.

• Bước 5: Vận hành thử nghiệm tay gạt từ từ qua các góc mở để kiểm tra hành trình chuyển động trước khi đưa hệ thống vào hoạt động chính thức.

Câu Hỏi Thường Gặp

1. Van bướm tay gạt DN200 có kích thước lắp đặt bao nhiêu?

DN200 là kích thước danh nghĩa đường ống. Chiều dài thân van, đường kính vòng bu-lông và kích thước mặt bích cụ thể sẽ tuân theo tiêu chuẩn thiết kế của nhà sản xuất (như JIS, DIN, ANSI).

2. Van bướm tay gạt dùng được cho những môi chất nào?

Sản phẩm chuyên dùng cho nước sạch, nước công nghiệp, nước làm mát, khí nén và một số hóa chất loãng tùy thuộc vào cấu hình vật liệu đĩa và gioăng seat.

3. Kích thước DN200 bắt buộc phải dùng hộp số hay tay gạt?

Không có quy định cố định. Điều này phụ thuộc vào mô-men vận hành thực tế của model van và lực thao tác của người sử dụng tại công trình.

4. Van bướm DN200 có dùng cho hệ thống PCCC được không?

Có thể sử dụng nếu model sản phẩm đạt đầy đủ các tiêu chuẩn kỹ thuật và chứng nhận kiểm định chuyên ngành PCCC mà dự án yêu cầu.

5. Cần cung cấp thông tin gì khi đặt mua van bướm DN200?

Khách hàng cần cung cấp rõ môi chất, áp suất làm việc, nhiệt độ, tiêu chuẩn kết nối mặt bích và yêu cầu vật liệu để được tư vấn chính xác nhất.

Kết Luận

Việc lựa chọn và ứng dụng van bướm tay gạt dn200 đòi hỏi sự đánh giá thấu đáo từ kích thước danh nghĩa, áp suất hệ thống, vật liệu cấu thành cho đến phương thức kết nối kỹ thuật. Đầu tư đúng chủng loại thiết bị không chỉ giúp mạng lưới đường ống vận hành kín khít, đóng mở linh hoạt mà còn ngăn ngừa triệt để các rủi ro rò rỉ, sụt áp nguy hiểm cho toàn bộ công trình.
