Tìm Hiểu Van Bướm Inox Tay Gạt: Giải Pháp Đóng Mở Nhanh Và Chống Ăn Mòn Vượt Trội

Trong các hệ thống đường ống công nghiệp hiện đại, việc tìm kiếm một thiết bị điều khiển dòng chảy vừa có tốc độ đóng mở nhanh, vừa sở hữu thiết kế gọn gàng luôn là ưu tiên hàng đầu của các kỹ sư. Tình huống thực tế thường gặp là không gian lắp đặt bị giới hạn khiến các dòng van cồng kềnh trở nên bất khả thi, trong khi môi trường nước hoặc chất lỏng lại đòi hỏi khắt khe về khả năng chống gỉ sét. Giữa vô số lựa chọn như van bướm gang, van bi hay van tay quay, van bướm inox tay gạt nổi lên như một giải pháp cân bằng hoàn hảo. Nhờ cấu trúc thân mỏng gọn, vận hành thủ công bằng tay gạt linh hoạt và kết cấu vật liệu inox bền bỉ, dòng sản phẩm này đáp ứng xuất sắc nhu cầu vận hành liên tục trong nhiều hệ thống chất lỏng công nghiệp.

Tìm Hiểu Van Bướm Inox Tay Gạt Là Lựa Chọn Phổ Biến Cho Hệ Thống Đường Ống

Việc lựa chọn thiết bị không phù hợp có thể dẫn đến tình trạng rò rỉ lưu chất, ăn mòn nhanh chóng hoặc tốn kém không gian lắp đặt. Việc thấu hiểu các đặc tính kỹ thuật cốt lõi của van bướm inox tay gạt sẽ giúp chủ đầu tư và nhà thầu tối ưu hóa chi phí, đảm bảo độ bền vận hành cho toàn bộ dây chuyền.

Tìm Hiểu Van Bướm Inox Tay Gạt Là Gì?

Van bướm inox tay gạt là loại van bướm sử dụng cơ cấu đĩa xoay quanh trục để điều tiết hoặc đóng mở dòng chảy, được vận hành thủ công bằng tay gạt và có các bộ phận chính sử dụng inox tùy theo cấu tạo. Khi xoay tay gạt, đĩa van quay theo góc nhất định để cho phép hoặc ngăn dòng lưu chất đi qua đường ống.

Tên gọi của thiết bị phản ánh rõ ba yếu tố cấu thành: "van bướm" chỉ cơ cấu đĩa xoay chặn dòng, "inox" biểu thị vật liệu có khả năng chống ăn mòn vượt trội, và "tay gạt" đại diện cho phương thức điều khiển thủ công nhanh gọn. Phân tích sâu hơn, cấu tạo chi tiết bao gồm thân van, đĩa van, trục van, vòng đệm (seat), tay gạt, cơ cấu định vị và các chi tiết làm kín. Cần lưu ý rằng mác "van inox" không đồng nghĩa với việc mọi chi tiết đều được đúc từ cùng một hợp kim; người mua bắt buộc phải tra cứu kỹ catalogue và bảng thông số kỹ thuật của nhà sản xuất.

Nguyên Lý Hoạt Động Của Van Bướm Inox Tay Gạt

Phương thức vận hành dựa hoàn toàn trên góc xoay của đĩa van bên trong đường ống: ở góc 0 độ, đĩa van nằm vuông góc chặn hoàn toàn dòng chảy; khi xoay đến khoảng 45 độ, lưu chất được điều tiết một phần; và khi đạt góc 90 độ, đĩa van song song với dòng chảy giúp van mở hoàn toàn. Quá trình truyền lực diễn ra từ tay gạt qua trục van trực tiếp đến đĩa van làm thay đổi tiết diện dòng.

Sở dĩ dòng van này đóng mở rất nhanh là nhờ cơ cấu quay chỉ đúng một phần tư vòng (90 độ), không đòi hỏi phải xoay nhiều vòng ren phức tạp như van cổng. Tuy nhiên, các kỹ sư cần lưu ý không nên mặc định mọi loại van bướm đều tối ưu cho việc điều tiết lưu lượng liên tục, mà cần căn cứ vào thiết kế đĩa, gioăng seat và đặc tính dòng chảy thực tế của từng model.

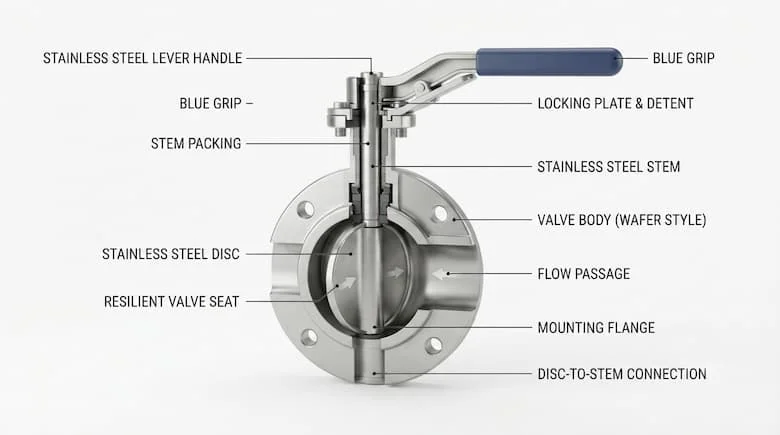

Cấu Tạo Và Đặc Điểm Nổi Bật Của Van Bướm Inox Tay Gạt

• Thân van: Đóng vai trò khung chịu lực chính, quyết định độ bền cơ học và khả năng kháng hóa chất với các kiểu kết nối wafer hoặc lug tùy hệ thống.

• Đĩa van: Chi tiết trực tiếp tiếp xúc với lưu chất, có biên dạng ảnh hưởng trực tiếp đến tổn thất áp suất và yêu cầu vật liệu phải tương thích hoàn toàn với môi trường.

• Trục van: Thanh kim loại chịu lực truyền chuyển động từ tay gạt xuống đĩa, đòi hỏi độ bền cơ học cao và chống mài mòn tốt.

• Gioăng/Seat: Bộ phận quyết định độ kín khít và giới hạn nhiệt độ làm việc, thường sử dụng vật liệu EPDM, PTFE hoặc NBR.

Thông Số Van Bướm Inox Tay Gạt Cần Kiểm Tra Trước Khi Mua

Việc nắm bắt các thông số kỹ thuật là chìa khóa quyết định sự thành công của một dự án đường ống:

• Kích thước (DN): Các cỡ thông dụng từ DN40, DN50, DN65, DN80, DN100, DN125, DN150 đến DN200 và lớn hơn. Cần nhớ rằng DN là kích thước danh nghĩa, không phải đường kính đo trực tiếp bằng thước.

• Vật liệu: Phân chia thành Inox 304 cho môi trường tiêu chuẩn và Inox 316 cho môi trường có tính ăn mòn cao, chứa chloride hoặc hóa chất khắt khe.

• Áp suất làm việc: Các định mức PN6, PN10, PN16 hoặc các tiêu chuẩn áp lực khác, tuyệt đối không suy luận áp suất chỉ dựa vào kích thước van.

• Nhiệt độ và kiểu kết nối: Phụ thuộc vào giới hạn của vật liệu gioăng seat, thân van và tiêu chuẩn mặt bích đường ống (Wafer, Lug).

Van Bướm Inox 304 Và Inox 316 Khác Nhau Như Thế Nào?

Không nên mặc định inox 316 luôn là lựa chọn tối ưu cho mọi trường hợp. Nếu hệ thống không chứa hóa chất quá mạnh, inox 304 mang lại sự cân bằng hoàn hảo giữa chi phí, độ bền cơ học và hiệu quả chống gỉ sét.

Ưu Nhược Điểm Của Van Bướm Inox Tay Gạt

Thiết bị sở hữu nhiều ưu điểm lớn như thao tác đóng mở cực nhanh chỉ với 1/4 vòng quay, thiết kế mỏng gọn, trọng lượng nhẹ hơn đáng kể so với các dòng van gang hay van cổng, dễ dàng vận hành thủ công bằng tay và có khả năng chống ăn mòn tuyệt vời nhờ vật liệu inox.

Tuy nhiên, nhược điểm cần lưu ý là khả năng điều tiết lưu lượng ở các góc mở trung gian bị hạn chế, đĩa van nằm chắn giữa dòng chảy gây ra tổn thất áp suất nhất định, tay gạt có thể trở nên nặng và khó thao tác với các đường kính quá lớn, đồng thời chi phí đầu tư ban đầu cao hơn các dòng van vật liệu thông thường.

So Sánh Van Bướm Inox Tay Gạt Với Các Loại Van Khác

So với van bướm tay quay, dòng tay gạt chiếm ưu thế tuyệt đối về tốc độ đóng mở ở các đường kính nhỏ và trung bình mà không cần dùng hộp số cồng kềnh. Khi đặt lên bàn cân cùng van bi inox, van bướm có lợi thế lớn về thiết kế gọn nhẹ và ít chiếm không gian trên các đường ống có kích thước từ vừa đến lớn. Trong khi đó, so với van bướm gang truyền thống, các dòng van bướm inox tay gạt vượt trội hoàn toàn về tuổi thọ, khả năng chống ăn mòn hóa học và tính an toàn vệ sinh trong các ngành công nghiệp sạch.

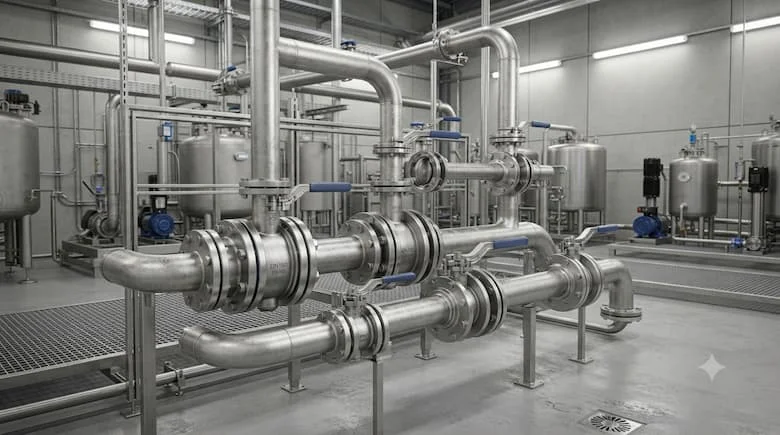

Tìm Hiểu Van Bướm Inox Tay Gạt Được Sử Dụng Ở Đâu?

Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp thoát nước: Các nhà máy xử lý nước sạch, hệ thống bơm và mạng lưới cấp nước công nghiệp quy mô lớn.

• Ngành thực phẩm và đồ uống: Các đường ống chuyển dịch dung dịch sạch, đòi hỏi cao về tiêu chuẩn vật liệu và vệ sinh an toàn.

• Công nghiệp hóa chất: Hệ thống dẫn truyền dung dịch ăn mòn nhẹ, nước muối hoặc các chất lỏng kỹ thuật.

Điểm mấu chốt là không bao giờ được chọn van chỉ dựa vào suy luận "inox là không bao giờ gỉ"; người vận hành phải luôn đối chiếu khả năng tương thích hóa học thực tế giữa môi chất và cấu trúc gioăng đệm của van.

Những Sai Lầm Thường Gặp Khi Chọn Van Bướm Inox Tay Gạt

• Sai lầm 1: Chỉ chọn thiết bị dựa trên thông số đường kính DN mà bỏ qua áp suất và lưu lượng thực tế.

• Sai lầm 2: Mặc định inox 304 và 316 có tính năng giống hệt nhau trong mọi môi trường hóa chất.

• Sai lầm 3: Bỏ qua tầm quan trọng của vật liệu gioăng (seat), dẫn đến việc gioăng bị phá hủy do không chịu được nhiệt độ hoặc hóa chất.

• Sai lầm 4: Không kiểm tra kỹ kiểu kết nối mặt bích (Wafer hay Lug) dẫn đến việc không thể lắp đặt vào hệ thống sẵn có.

• Sai lầm 5: Chỉ chú trọng vào giá rẻ mà bỏ qua các thông số kỹ thuật chuẩn, gây tốn kém chi phí thay thế sau thời gian ngắn.

Cách Chọn Van Bướm Inox Tay Gạt Phù Hợp

Quy trình lựa chọn chuẩn kỹ thuật bao gồm 6 bước:

1. Xác định môi chất: Nước, dung dịch, khí hay hóa chất.

2. Xác định kích thước đường ống: Quy chuẩn DN tương thích.

3. Xác định áp suất: Mức PN hoặc áp lực làm việc tối đa.

4. Xác định nhiệt độ: Giới hạn nhiệt của hệ thống và vật liệu gioăng.

5. Chọn vật liệu inox: Cân nhắc giữa mác 304 và 316.

6. Kiểm tra kiểu kết nối: Đảm bảo độ tương thích cơ khí tuyệt đối.

Checklist Kiểm Tra Trước Khi Mua Và Tìm Hiểu Van Bướm Inox Tay Gạt

• Kích thước đường ống (DN) chính xác

• Mác vật liệu inox phù hợp (304/316)

• Tiêu chuẩn áp suất làm việc (PN) đáp ứng

• Giới hạn nhiệt độ vận hành phù hợp

• Vật liệu vòng đệm (seat) tương thích hóa chất

• Kiểu kết nối Wafer hoặc Lug đúng thiết kế

• Tiêu chuẩn mặt bích lắp đặt đồng bộ

• Cơ cấu tay gạt và chốt hãm hoạt động mượt mà

• Kích thước lắp đặt thực tế không cấn không gian

• Có đầy đủ catalogue và thông số kỹ thuật chính hãng

• Chính sách bảo hành và đổi trả rõ ràng

• Xác nhận ứng dụng thực tế cùng nhà cung cấp uy tín

Câu Hỏi Thường Gặp Về Tìm Hiểu Van Bướm Inox Tay Gạt

1.Tìm Hiểu Van bướm inox tay gạt là gì?

Đây là dòng van công nghiệp sử dụng đĩa xoay 90 độ để đóng mở dòng chảy, điều khiển thủ công bằng tay gạt và có các bộ phận chính chế tạo từ thép không gỉ giúp chống ăn mòn hiệu quả.

2. Van bướm inox tay gạt có những kích thước nào?

Sản phẩm đa dạng kích thước từ DN40, DN50, DN80 đến DN200 và lớn hơn, tuy nhiên kích thước lắp đặt thực tế luôn phải được đối chiếu qua catalogue của nhà sản xuất.

3. Nên chọn van bướm inox 304 hay inox 316?

Lựa chọn phụ thuộc vào môi trường làm việc; inox 304 phù hợp với hệ thống nước thông thường, trong khi inox 316 dành cho môi trường chứa nhiều hóa chất hoặc chloride ăn mòn cao.

4. Van bướm tay gạt có dùng để điều tiết dòng chảy được không?

Van có thể điều tiết dòng chảy ở các góc mở trung gian, nhưng người dùng cần tham khảo đặc tính kỹ thuật của model cụ thể để tránh hiện tượng xói mòn đĩa do lưu chất tốc độ cao.

5. Làm sao chọn đúng van bướm inox tay gạt?

Cần tổng hợp đầy đủ các yếu tố gồm kích thước DN, áp suất làm việc, nhiệt độ, đặc tính môi chất, chủng loại vật liệu inox/gioăng và tiêu chuẩn kết nối đường ống.

Kết Luận

Tìm hiểu van bướm inox tay gạt là hệ thống đường ống đòi hỏi sự chính xác tuyệt đối từ thiết kế cơ học, nguyên lý vận hành cho đến khả năng tương thích vật liệu. Việc kết hợp giữa thân van inox bền bỉ, cơ cấu tay gạt thao tác nhanh và thông số kỹ thuật chuẩn xác sẽ giúp hệ thống vận hành trơn tru, hạn chế tối đa rủi ro rò rỉ hay gián đoạn.
