Ống Van Là Gì? Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong quá trình thi công hệ thống cấp nước hoặc đường ống công nghiệp, người dùng thường xuyên gặp phải các thuật ngữ kỹ thuật như ống nối van, thân van, đường ống hay phụ kiện kết nối. Tuy nhiên, việc gọi tên không thống nhất này rất dễ khiến người mua lựa chọn nhầm sản phẩm, đặc biệt là khi chỉ cung cấp kích thước danh nghĩa như DN20, DN25, DN50 mà bỏ qua các thông số cốt lõi về kiểu kết nối và mục đích sử dụng thực tế.

Ống Nối Van Có Vai Trò Gì Trong Hệ Thống Đường Ống?

Việc nhầm lẫn hoặc gọi sai quy cách thiết bị có thể dẫn đến hậu quả nghiêm trọng: hệ thống không thể lắp ghép, phát sinh rò rỉ lưu chất hoặc làm gián đoạn toàn bộ dây chuyền vận hành. Bài viết này sẽ giúp bạn hiểu rõ bản chất ống nối van là gì, cách phân biệt với các phụ kiện khác và những tiêu chí kỹ thuật bắt buộc phải kiểm tra trước khi quyết định đầu tư.

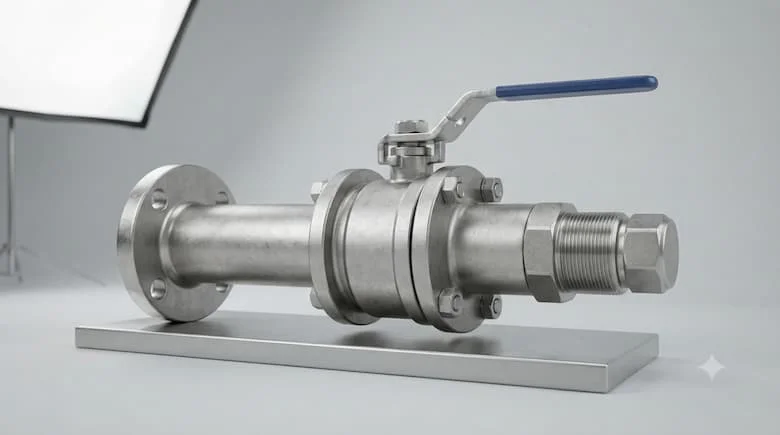

Ống Van Là Gì?

Ống van là cách gọi có thể được sử dụng trong thực tế để chỉ phần ống hoặc cụm kết nối dạng ống liên quan đến van trong một hệ thống đường ống. Tùy từng ngành và cách gọi của nhà cung cấp, cụm từ này có thể đề cập đến một bộ phận cấu thành của van, đoạn ống kết nối trực tiếp với van hoặc một sản phẩm có cấu tạo dạng ống dùng để dẫn và kiểm soát lưu chất.

Tuy nhiên, người mua không nên xác định loại hàng cần mua chỉ dựa vào tên gọi chung chung này. Cần làm rõ xem chủ thể đang hướng tới thân van, ống nối chuyên dụng, phụ kiện kết nối hay một cụm thiết bị hoàn chỉnh. Việc xác định đúng bản chất kỹ thuật sẽ giúp quá trình đặt hàng diễn ra chính xác, tránh lãng phí thời gian và chi phí đổi trả.

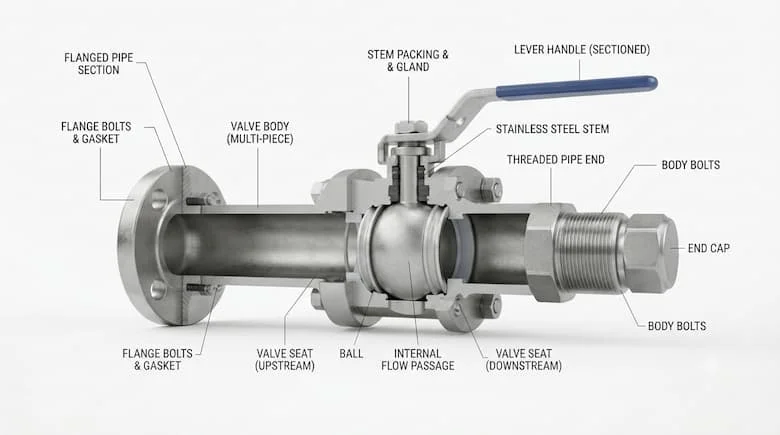

Cấu Tạo Và Nguyên Lý Hoạt Động Của Cụm Ống Nối Van

Tùy theo góc nhìn và chủng loại sản phẩm thực tế trên thị trường, cấu trúc kỹ thuật của hệ thống này bao gồm các thành phần chính: phần thân ống dẫn tạo đường dẫn chịu áp lực cơ học; các bộ phận kết nối đa dạng như ren trong, ren ngoài, mặt bích, mối hàn hoặc khớp nối nhanh (clamp); và bộ phận đóng mở bao gồm đĩa, bi, cánh van, trục, tay gạt cùng hệ thống gioăng làm kín.

Về mặt nguyên lý, dòng lưu chất đi vào khoang dẫn, đi qua cơ cấu kiểm soát của van và được điều tiết theo nhu cầu trước khi đi ra ngoài. Cần nhấn mạnh rằng đặc tính vận hành cụ thể hoàn toàn phụ thuộc vào dòng nối van và quy chuẩn thiết kế của từng nhà sản xuất.

Các Loại Ống Nối Van Phổ Biến Hiện Nay

Sản phẩm và các thiết bị liên quan được phân chia theo nhiều tiêu chí vật liệu khác nhau để đáp ứng môi trường làm việc thực tế:

• Chất liệu inox: Sở hữu khả năng chống ăn mòn cực tốt, phù hợp cho hệ thống nước sạch và môi trường công nghiệp khắt khe với hai dòng phổ biến là inox 304 và inox 316.

• Chất liệu đồng: Rất được ưa chuộng trong hệ thống nước dân dụng, dễ gia công, lắp đặt nhanh chóng và chịu được áp suất ở mức vừa và nhỏ.

• Chất liệu thép: Mang lại độ bền cơ học cao, chịu lực tốt, chuyên dùng cho các nhà máy và hệ thống công nghiệp nặng.

• Chất liệu nhựa: Có trọng lượng nhẹ, kháng hóa chất hiệu quả, tuy nhiên cần kiểm tra kỹ giới hạn nhiệt độ và áp suất làm việc tối đa.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Ống Nối Van

Việc nắm bắt các thông số kỹ thuật thương mại là chìa khóa để sở hữu thiết bị chất lượng cao:

• Kích thước (DN): Các cỡ thông dụng gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200... Lưu ý rằng DN là kích thước danh nghĩa, không phải đường kính đo thực tế bằng thước.

• Vật liệu chế tạo: Đồng, inox 304, inox 316, gang, thép hoặc các dòng nhựa kỹ thuật PVC, UPVC, CPVC.

• Áp suất làm việc: Các định mức PN10, PN16, PN25 hoặc tiêu chuẩn Class 150, đòi hỏi bắt buộc phải đối chiếu catalogue chính hãng.

• Nhiệt độ và kiểu kết nối: Phụ thuộc vào giới hạn chịu nhiệt của vật liệu, gioăng làm kín và các kiểu lắp ráp như ren, bích, hàn hoặc clamp.

Phân Biệt Ống Nối Van Với Đường Óng, Van Và Phụ Kiện

Việc gọi sai tên gọi kỹ thuật dễ dẫn đến việc đặt nhầm hàng, sai kích thước, sai tiêu chuẩn ren bích và hoàn toàn không tương thích với hạ tầng sẵn có. Do đó, khi giao dịch, người mua nên cung cấp đầy đủ tên gọi kèm kích thước, vật liệu, kiểu kết nối và môi chất thay vì chỉ nói chung chung.

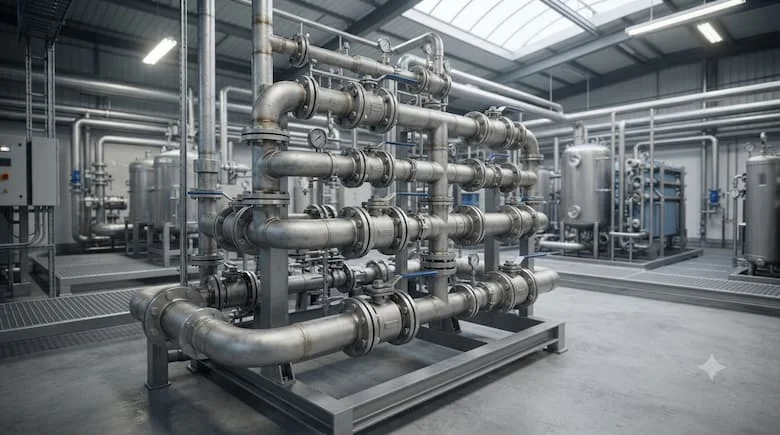

Ống Nối Van Được Sử Dụng Ở Đâu?

Thiết bị và các cụm kết nối liên quan hiện diện rộng rãi trong đời sống và sản xuất:

• Hệ thống cấp nước: Mạng lưới cấp nước sinh hoạt cho nhà ở, tòa nhà chung cư và nhà máy công nghiệp.

• Hệ thống xử lý nước: Trạm xử lý nước cấp, nước thải, hệ thống lọc RO và các dây chuyền lọc chất lỏng khép kín.

• Hệ thống công nghiệp: Nhà máy sản xuất hóa chất, hệ thống khí nén và các dây chuyền chế biến tự động.

• Hệ thống tưới tiêu: Nông nghiệp thông minh, hệ thống tưới tự động quy mô lớn và đường ống dẫn nước tưới.

Những Sai Lầm Thường Gặp Khi Chọn Mua

• Sai lầm 1: Chỉ cung cấp thông số kích thước tối thiểu như "ống DN50" mà bỏ qua vật liệu, áp suất và môi chất.

• Sai lầm 2: Nhầm lẫn giá trị DN danh nghĩa với kích thước đường kính ngoài thực tế của sản phẩm.

• Sai lầm 3: Không kiểm tra tiêu chuẩn ren (BSP, NPT, BSPT) dẫn đến việc không thể vặn khớp các đầu nối.

• Sai lầm 4: Chọn vật liệu theo tiêu chí giá rẻ nhất mà bỏ qua yêu cầu chống ăn mòn của môi trường.

• Sai lầm 5: Bỏ qua giới hạn nhiệt độ và áp suất, khiến thiết bị nhanh chóng bị biến dạng hoặc phá hủy khi vận hành thực tế.

Cách Chọn Ống Nối Van Phù Hợp Cho Hệ Thống

Quy trình lựa chọn chuẩn xác gồm 6 bước cơ bản:

1. Xác định sản phẩm: Làm rõ nhu cầu thực tế là đường ống, van, phụ kiện hay cụm kết nối van.

2. Xác định kích thước: Chọn đúng quy cách DN phù hợp với đường ống hiện tại.

3. Xác định môi chất: Nước, khí, hơi, dầu, hóa chất hay dung dịch đặc biệt.

4. Chọn vật liệu: Căn cứ vào độ bền môi trường và tuổi thọ yêu cầu.

5. Kiểm tra áp suất và nhiệt độ: Đảm bảo chỉ số rating đáp ứng điều kiện vận hành.

6. Kiểm tra kiểu kết nối: Đồng bộ hóa phương thức lắp ren, bích, hàn hoặc clamp.

Checklist Trước Khi Đặt Mua Ống Nối Van

• Xác định chính xác tên gọi thiết bị

• Kích thước danh nghĩa (DN) chuẩn xác

• Vật liệu chế tạo thân ống và van phù hợp

• Kiểu kết nối tương thích với hệ thống

• Tiêu chuẩn ren hoặc mặt bích đồng bộ

• Mức áp suất làm việc (PN) đáp ứng yêu cầu

• Giới hạn nhiệt độ vận hành an toàn

• Phù hợp hoàn toàn với đặc tính môi chất

• Đã kiểm tra catalogue và thông số kỹ thuật

• Xác nhận kích thước thực tế trước khi đặt hàng

Câu Hỏi Thường Gặp

1. Ống van là gì?

Đây là cách gọi mang tính thực tế dùng để chỉ phần ống hoặc cụm kết nối dạng ống có liên quan trực tiếp đến van trong hệ thống đường ống, tùy thuộc vào thói quen của từng ngành.

2. Ống nối van có phải là van không?

Không hoàn toàn. Đường ống đóng vai trò dẫn truyền, trong khi van là thiết bị chuyên dụng thực hiện nhiệm vụ đóng mở hoặc điều tiết dòng chảy lưu chất.

3. Khi chọn ống van cần quan tâm thông số nào?

Các yếu tố cốt lõi cần tập trung gồm kích thước DN, vật liệu chế tạo, môi chất dẫn, áp suất làm việc, nhiệt độ vận hành và kiểu kết nối kỹ thuật.

4. Ống van có những vật liệu nào?

Sản phẩm được chế tạo từ nhiều vật liệu đa dạng như inox, đồng, thép, gang, nhựa PVC/UPVC và các hợp chất chuyên dụng tùy thuộc vào ứng dụng.

5. Làm sao biết mình cần loại ống van nào?

Người mua nên cung cấp hình ảnh thiết bị cũ hoặc thông số chi tiết về đường kính, kiểu kết nối và môi chất sử dụng cho đơn vị cung cấp để được tư vấn chính xác.

Kết Luận

Thuật ngữ ống van có thể mang lại nhiều cách hiểu khác nhau, nhưng việc nắm rõ cấu trúc kỹ thuật, thông số kích thước, vật liệu và môi chất sử dụng sẽ giúp chủ đầu tư loại bỏ hoàn toàn rủi ro mua nhầm hàng. Đầu tư đúng quy chuẩn chính là nền tảng vững chắc giúp toàn bộ hệ thống đường ống vận hành an toàn, bền bỉ và tối ưu chi phí bảo dưỡng.
