Van Khóa Nước Phi 114: Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật Và Tối Ưu Hệ Thống

Trong quá trình vận hành các hệ thống cấp nước, trạm bơm, mạng lưới PCCC hay đường ống công nghiệp, các tuyến ống có kích thước khoảng Φ114 mm xuất hiện rất phổ biến. Khi cần bảo trì, sửa chữa hoặc cô lập một nhánh đường ống, van khóa nước 114 đóng vai trò là thiết bị cốt lõi không thể thiếu.

Tuy nhiên, nếu chỉ gọi chung chung là "van phi 114" thì hoàn toàn chưa đủ cơ sở để đặt mua thiết bị. Người vận hành bắt buộc phải phân biệt rõ ràng giữa Φ114, quy cách DN100, đường kính ngoài, đường kính trong cũng như tiêu chuẩn kết nối mặt bích. Việc chọn sai thông số kỹ thuật sẽ dẫn đến tình trạng không lắp khít được vào đường ống, gây rò rỉ áp lực hoặc làm sụt giảm nghiêm trọng hiệu suất toàn hệ thống.

Van khóa nước 114 – Vì sao cần xác định đúng kích thước?

Nhu cầu cô lập dòng chảy trên các tuyến ống quy mô vừa và lớn luôn đòi hỏi sự chính xác tuyệt đối về quy cách thiết bị. Việc định hình sai thông số kỹ thuật ngay từ khâu mua sắm sẽ khiến quá trình thi công bị đình trệ và phát sinh chi phí sửa chữa lớn.

Sự xuất hiện của các dòng van khóa nước 114 đòi hỏi kỹ sư và nhà thầu phải nắm vững các tiêu chuẩn quy đổi, áp suất làm việc cũng như đặc tính của từng chủng loại van để đảm bảo độ bền vững cho công trình.

Kiến thức nền

Van khóa nước phi 114 là gì?

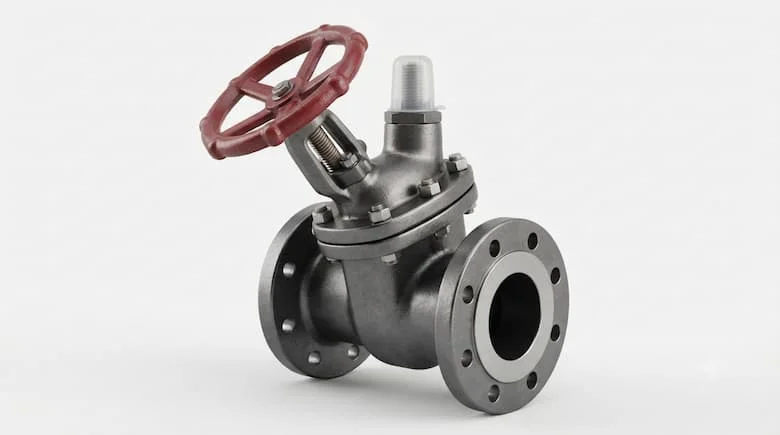

Van khóa nước phi 114 là cách gọi phổ biến cho loại van dùng để đóng, mở hoặc cô lập dòng nước trên đường ống có kích thước khoảng Φ114 mm, với các dòng sản phẩm đa dạng như van cổng, van bướm hoặc van bi tùy theo thiết kế của hệ thống.

Cần nhấn mạnh rằng "van khóa nước" là tên gọi phân loại theo chức năng, còn "phi 114" là cách gọi dân gian theo kích thước đường kính ống. Không phải mọi loại van gắn mác DN100 đều tự động lắp vừa khít cho mọi hệ thống ống Φ114, do đó việc kiểm tra tiêu chuẩn ống và kiểu kết nối là điều kiện tiên quyết.

Phi 114 là gì?

Ký hiệu Φ114 được hiểu là đường kính ngoài của ống xấp xỉ 114 mm. Trong thực tế thương mại, thuật ngữ này thường dùng để mô tả các loại ống thép hoặc ống nhựa có đường kính ngoài tương đương.

Phi 114 tương đương DN bao nhiêu?

Trong thực tế kỹ thuật, các dòng ống thép có đường kính ngoài OD khoảng 114.3 mm thường được thiết kế sử dụng đồng bộ với hệ thống DN100. Tuy nhiên, tuyệt đối không được đồng nhất máy móc rằng Φ114 luôn luôn bằng DN100 trong mọi trường hợp, vì điều này còn phụ thuộc vào tiêu chuẩn sản xuất ống, độ dày thành ống và bề mặt kết nối bích.

Phân tích chuyên sâu

Các loại van khóa nước phi 114 phổ biến

• Van bướm phi 114 / DN100: Sở hữu thiết kế cực kỳ gọn nhẹ, trọng lượng nhỏ, thao tác đóng mở dòng chảy nhanh chóng nhờ đĩa van xoay. Đây là dòng van tối ưu cho các đường ống kích thước lớn, hỗ trợ vận hành bằng tay gạt, tay quay vô lăng hoặc bộ truyền động tự động.

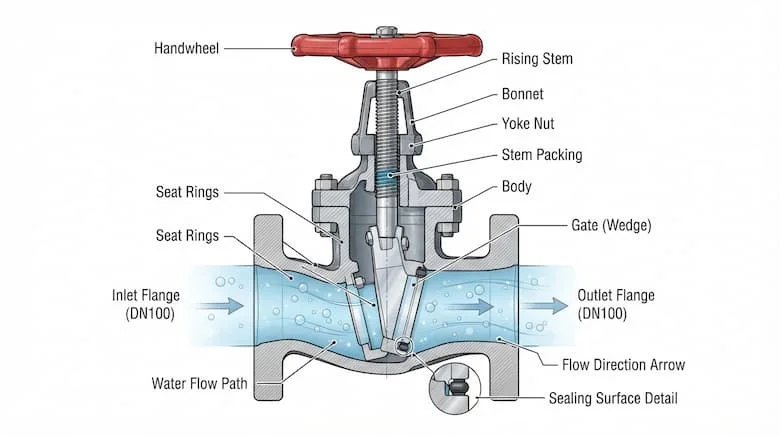

• Van cổng DN100: Thiết bị truyền thống trong các trạm cấp nước. Khi mở hoàn toàn, cửa van được nâng hạ vuông góc hoàn toàn khỏi dòng chảy, giúp triệt tiêu hoàn toàn tổn thất áp lực. Lưu ý không nên dùng van cổng cho mục đích điều tiết lưu lượng liên tục.

• Van bi: Cấu trúc viên bi khoét lỗ trung tâm mang lại độ kín khít tuyệt đối và tốc độ đóng mở cực nhanh. Tuy nhiên, với đường kính lớn như quy cách phi 114, việc sử dụng van bi đòi hỏi phải cân nhắc kỹ lưỡng về mô-men xoắn vận hành và chi phí đầu tư.

Bảng định hướng lựa chọn loại van phù hợp

Thông số kỹ thuật cần kiểm tra khi mua van khóa nước phi 114

• Kích thước: Phải đối chiếu chính xác giữa Φ114, quy cách DN100, chiều dài thân van (face-to-face) và đường kính tâm lỗ bu-lông mặt bích.

• Áp suất làm việc: Tùy thuộc vào yêu cầu thực tế của hệ thống để lựa chọn các cấp áp lực phổ biến như PN10, PN16 hoặc PN25. Không được chọn áp suất chỉ dựa vào đường kính ngoài của ống.

• Vật liệu chế tạo: Các mác vật liệu phổ biến bao gồm gang xám, gang cầu GGG50, inox 304, inox 316 hoặc thép rèn công nghiệp.

• Kiểu kết nối: Kiểu kẹp wafer, kiểu tay kẹp lug hoặc kết nối mặt bích tiêu chuẩn. Kết nối ren không phù hợp cho các đường kính lớn này.

• Môi chất và nhiệt độ: Xác định rõ lưu chất là nước sạch, nước thải, nước nóng hay dung dịch kỹ thuật để chọn vật liệu gioăng làm kín tương ứng (EPDM, PTFE).

So sánh van khóa nước phi 114 với các kích thước gần nhất

Tại sao không nên chỉ nhìn “phi”?

Thuật ngữ "phi" chỉ là cách gọi mô tả hình học bên ngoài. Trong khi đó, thiết bị van công nghiệp được quản lý chặt chẽ theo tiêu chuẩn danh nghĩa DN và hệ thống mặt bích quốc tế (JIS, DIN, ANSI). Hai sản phẩm cùng gắn nhãn "phi 114" vẫn hoàn toàn có thể khác biệt về độ dày thành ống, đường kính tâm lỗ bích và không thể lắp lẫn nếu thiếu thông số kỹ thuật đồng bộ.

Ứng dụng thực tế

Van khóa nước phi 114 được sử dụng ở đâu?

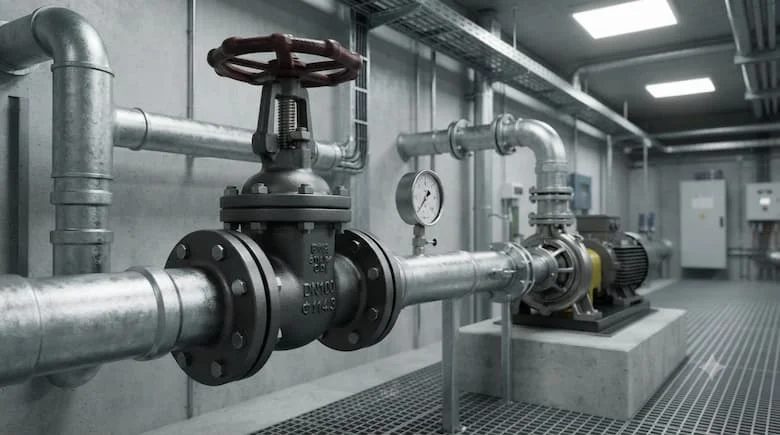

• Hệ thống cấp nước: Lắp đặt tại các nhà máy nước sạch, mạng lưới phân phối nước đô thị, trạm bơm và các tòa nhà cao tầng.

• Hệ thống bơm công nghiệp: Bố trí trực tiếp trên các tuyến ống hút và ống đẩy của cụm bơm công suất lớn.

• Hệ thống PCCC: Sử dụng rộng rãi trong các tuyến ống cấp nước chữa cháy chính và cụm van phòng cháy. (Lưu ý: Thiết bị PCCC phải đáp ứng nghiêm ngặt các tiêu chuẩn kiểm định kỹ thuật chữa cháy hiện hành).

• Hệ thống công nghiệp & HVAC: Lắp đặt trong nhà máy sản xuất, hệ thống xử lý nước thải, hệ thống điều hòa không khí tuần hoàn nước lạnh.

6 sai lầm thường gặp khi chọn van khóa nước 114

1. Cho rằng Φ114 luôn bằng DN100: Bỏ qua bước xác thực tiêu chuẩn ống thực tế.

2. Chỉ chọn van theo kích thước: Không kiểm tra kỹ cấp áp suất làm việc (PN) của hệ thống.

3. Không kiểm tra kiểu kết nối: Nhầm lẫn giữa dạng mặt bích, kẹp wafer và lug dẫn đến không khớp bulông.

4. Chọn sai vật liệu: Sử dụng vật liệu thân van không tương thích với tính chất hóa học của môi chất.

5. Không tính toán không gian lắp đặt: Gặp vướng víu khi vận hành tay quay vô lăng hoặc bộ truyền động actuator cỡ lớn.

6. Bỏ qua chiều dài thân van: Gây khó khăn lớn khi tiến hành thay thế van cũ trên tuyến ống cố định.

Hướng dẫn / Checklist

Cách chọn van khóa nước 114 đúng kỹ thuật

• Bước 1: Đo đạc và xác định chính xác đường kính ngoài, đường kính trong, độ dày thành ống cùng tiêu chuẩn ống.

• Bước 2: Quy đổi và xác định chính xác kích thước danh nghĩa DN (thường là DN100 cho ống phi 114).

• Bước 3: Xác định mức áp suất làm việc thực tế của hệ thống (PN10, PN16 hoặc PN25).

• Bước 4: Lựa chọn chủng loại van phù hợp (van bướm, van cổng hoặc van bi).

• Bước 5: Chọn vật liệu cấu thành thân van và gioăng dựa trên đặc tính môi chất và nhiệt độ.

• Bước 6: Kiểm tra kỹ lưỡng kiểu kết nối, kích thước mặt bích, vòng tròn tâm lỗ (PCD) và số lượng lỗ bu-lông.

• Bước 7: Đối chiếu thông số qua catalogue chính hãng trước khi chính thức đặt hàng.

FAQ – Câu hỏi thường gặp

1. Van khóa nước phi 114 là van DN bao nhiêu?

Đường ống Φ114.3 mm thường được sử dụng tương ứng với quy cách DN100, tuy nhiên bạn cần kiểm tra kỹ tiêu chuẩn ống thực tế trước khi mua van.

2. Van khóa nước 114 có những loại nào?

Các dòng sản phẩm phổ biến nhất bao gồm van bướm, van cổng và van bi, trong đó van bướm và van cổng được ưu tiên hàng đầu cho hệ thống nước đường kính lớn.

3. Van phi 114 nên chọn PN10 hay PN16?

Việc lựa chọn phụ thuộc hoàn toàn vào áp suất làm việc thực tế của hệ thống, tuyệt đối không chọn áp suất chỉ dựa vào kích thước đường kính ngoài của ống.

4. Van khóa nước phi 114 dùng cho nước sạch được không?

Hoàn toàn được. Tuy nhiên, vật liệu thân van, vòng gioăng làm kín và lớp sơn phủ bên ngoài phải đạt tiêu chuẩn an toàn cho nước sạch và yêu cầu kỹ thuật của hệ thống.

5. Làm sao biết van có lắp vừa ống phi 114?

Bạn cần đối chiếu đồng bộ thông số DN, kiểu kết nối, kích thước mặt bích, tiêu chuẩn ống và kích thước chiều dài thực tế của van với đường ống hiện hữu.

Kết Luận

Tóm lại, van khóa nước phi 114 chỉ là cách gọi quy ước dân gian về kích thước đường kính ngoài của ống, trong khi hệ thống thiết bị yêu cầu sự chính xác cao về quy cách DN100. Quá trình lựa chọn van khóa nước đòi hỏi sự đồng bộ chặt chẽ giữa các yếu tố về DN, cấp áp suất PN, vật liệu chế tạo, đặc tính môi chất, kiểu kết nối và không gian lắp đặt thực tế. Đối với hệ thống nước thông dụng, van bướm và van cổng là hai phương án tối ưu cần được ưu tiên so sánh hàng đầu.
