Hướng dẫn toàn diện về One Way Valve for Water Pipe: Cấu tạo, Phân loại và Cách chọn chuẩn kỹ thuật

Trong hệ thống cấp nước, nước cần di chuyển theo một hướng nhất định. Tuy nhiên, khi máy bơm ngừng hoạt động hoặc áp suất trong đường ống thay đổi, nước có thể chảy ngược về phía nguồn. Hiện tượng dòng chảy ngược này có thể gây ra hàng loạt vấn đề nghiêm trọng như mất áp suất hệ thống, nước chảy ngược làm hỏng cánh bơm, ảnh hưởng trực tiếp đến tuổi thọ thiết bị, làm hệ thống hoạt động kém ổn định và tăng nguy cơ xảy ra va đập thủy lực trong một số trường hợp đường ống áp lực cao.

Giải pháp tối ưu cho vấn đề này chính là sử dụng one way valve for water pipe, hay còn gọi là van một chiều cho đường ống nước. Đây là thiết bị cơ khí quan trọng được sử dụng để cho phép nước đi theo một chiều duy nhất và triệt tiêu hoàn toàn dòng chảy ngược.

Vì sao đường ống nước cần One Way Valve?

Hệ thống cấp nước dân dụng và công nghiệp luôn đòi hỏi tính ổn định và an toàn dòng chảy tuyệt đối. Khi máy bơm khởi động hoặc ngắt đột ngột, cột nước trong ống chịu tác động của trọng lực và áp suất động học. Nếu không có one way valve for water pipe, nước sẽ trào ngược lại làm quay ngược bánh công tác máy bơm, gây hiện tượng sốc áp, rò rỉ khớp nối và tiêu tốn điện năng tái khởi động. Việc trang bị thiết bị này giúp bảo vệ toàn bộ mạng lưới đường ống, duy trì cột áp ổn định và ngăn ngừa tình trạng ô nhiễm chéo nguồn nước.

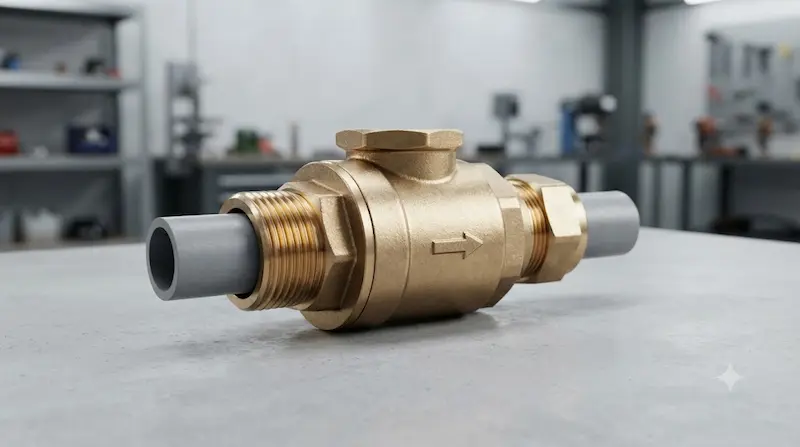

One Way Valve for Water Pipe là gì?

One way valve for water pipe là van một chiều được sử dụng trên đường ống nước để cho phép nước chảy theo một hướng nhất định và ngăn hoặc hạn chế dòng nước chảy ngược. Van thường tự động đóng hoặc mở dựa trên sự chênh lệch áp suất của dòng nước mà không cần người vận hành đóng mở bằng tay.

Thiết bị này còn được biết đến qua nhiều tên gọi thương mại và kỹ thuật khác nhau tùy theo vùng miền và tiêu chuẩn kỹ thuật:

• One way valve

• Check valve

• Non-return valve

• Water check valve

• One way water valve

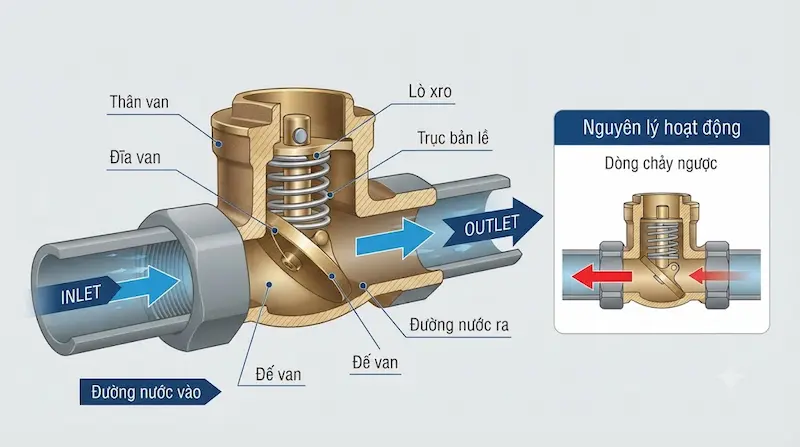

Cấu tạo cơ bản của one way valve for water pipe

Tùy thuộc vào nhà sản xuất và tiêu chuẩn thiết kế riêng biệt, cấu tạo chi tiết của van một chiều sẽ có sự khác biệt, nhưng nhìn chung bao gồm các thành phần cốt lõi sau:

• Thân van: Khung chịu lực chính, bảo vệ các bộ phận bên trong và kết nối trực tiếp với đường ống.

• Đĩa van: Bộ phận trực tiếp đóng/mở dòng chảy.

• Ghế van: Bề mặt tiếp xúc khít với đĩa van khi đóng để ngăn nước rò rỉ.

• Trục van / Bản lề: Tâm xoay hoặc định hướng chuyển động cho đĩa van.

• Lò xo: Thành phần hỗ trợ lực đẩy (có ở dòng van lò xo).

• Nắp van: Bộ phận tháo rời để kiểm tra, bảo dưỡng nội thất bên trong.

• Gioăng làm kín: Tăng độ kín khít tuyệt đối, chống rò rỉ nước áp lực cao.

Nguyên lý hoạt động của One Way Valve

Cơ chế vận hành của thiết bị dựa hoàn toàn vào động lực học chất lỏng và chênh lệch áp suất, chia thành hai trạng thái rõ rệt:

• Khi nước chảy đúng chiều: Áp suất phía đầu vào (upstream) lớn hơn áp suất đầu ra cộng với trọng lượng/lực cản của bộ phận đóng. Lực này thắng lực cản, tác động trực tiếp lên đĩa van khiến đĩa bật mở, tạo khoảng trống cho nước lưu thông thuận lợi.

• Khi nước có xu hướng chảy ngược: Áp suất phía đầu ra tăng cao hoặc dòng chảy bị đảo chiều đột ngột. Dòng nước ngược đẩy đĩa van quay trở lại ép chặt vào ghế van, bịt kín hoàn toàn đường đi và ngăn không cho nước quay về nguồn.

Tại sao van có thể tự động đóng? Điểm đặc biệt của van một chiều là hoàn toàn không cần tay quay, vô lăng hay bộ truyền động điện/khí nén. Chính năng lượng của dòng chảy và chênh lệch áp suất là tác nhân tự động vận hành:

• Swing check valve đóng nhờ chuyển động trọng lực của đĩa bản lề và dòng chảy đảo chiều.

• Spring check valve sử dụng thêm lực đàn hồi của lò xo để ép đĩa đóng cực nhanh.

• Ball check valve sử dụng chuyển động lăn tự do của viên bi làm kín lỗ thoát.

Các loại One Way Valve dùng cho đường ống nước

Swing Check Valve – Van một chiều lá lật

• Đặc điểm: Đĩa van thiết kế dạng bản lề gắn cố định một đầu. Nước chảy đúng chiều sẽ đẩy đĩa mở hất lên. Khi dòng chảy đảo chiều, trọng lực và dòng nước đẩy đĩa quay về vị trí đóng kín.

• Ưu điểm: Kết cấu tương đối đơn giản, độ bền cơ học cao, tổn thất lưu lượng thấp và phù hợp với nhiều hệ thống cấp nước quy mô lớn.

• Ứng dụng: Hệ thống cấp nước đô thị, đường ống xả máy bơm công nghiệp.

Spring Check Valve – Van một chiều lò xo

• Đặc điểm: Sử dụng lực đàn hồi của lò xo để giữ đĩa van luôn ở trạng thái tì sát vào ghế van khi không có dòng chảy thuận.

• Ưu điểm: Đóng cực kỳ nhanh, ngăn chặn hiện tượng búa nước hiệu quả, có thể lắp đặt linh hoạt theo nhiều hướng (ngang hoặc đứng tùy model).

• Nhược điểm: Lò xo tạo ra lực cản phụ, gây tổn thất áp suất cao hơn so với dòng van lá lật.

Wafer Check Valve – Van một chiều dạng wafer

• Đặc điểm: Thiết kế thân van cực kỳ mỏng, gọn nhẹ, không có tai bích riêng mà được kẹp trực tiếp ở giữa hai mặt bích của đường ống.

• Ưu điểm: Tiết kiệm không gian lắp đặt tối đa, trọng lượng nhẹ, giá thành tối ưu cho các hệ thống đường ống kích thước lớn.

Lift Check Valve

• Đặc điểm: Đĩa van chuyển động lên xuống theo phương thẳng đứng nhờ sự dẫn hướng của thân van. Thường được lựa chọn dựa trên yêu cầu khắt khe về áp suất cao và điều kiện lưu lượng ổn định.

Ball Check Valve

• Đặc điểm: Sử dụng một viên bi bằng cao su hoặc kim loại làm bộ phận đóng mở chính, lăn trên bệ đỡ hình côn để chặn nước ngược. Phù hợp cho hệ thống nước thải, nước thô có lẫn cặn nhẹ.

Các thông số cần kiểm tra khi chọn One Way Valve

1. Kích thước van

Đường kính danh nghĩa phải khớp với quy cách đường ống thực tế:

• DN15 – 1/2 inch

• DN20 – 3/4 inch

• DN25 – 1 inch

• DN32 – 1-1/4 inch

• DN40 – 1-1/2 inch

• DN50 – 2 inch

• Lưu ý: Không nên chỉ nhìn đường kính ống danh nghĩa mà cần kiểm tra tiêu chuẩn kết nối mặt bích hoặc ren thực tế.

2. Áp suất làm việc

Đảm bảo định mức áp suất chịu tải của van (Working Pressure) cao hơn áp suất vận hành tối đa của hệ thống:

• PN10

• PN16

• Các tiêu chuẩn Class rating công nghiệp khác.

3. Vật liệu chế tạo

Lựa chọn vật liệu phù hợp với tính chất nguồn nước và môi trường lắp đặt:

• Đồng thau: Cho hệ thống dân dụng, áp lực trung bình.

• Inox 304 / Inox 316: Chống ăn mòn tuyệt đối, dùng cho nước sạch cao cấp, thực phẩm, hóa chất nhẹ.

• Gang / Gang cầu: Dành cho đường ống công nghiệp kích thước lớn.

• Nhựa PVC / CPVC: Dành cho hệ thống xử lý nước, hóa chất hoặc ống nhựa dân dụng.

4. Nhiệt độ làm việc

Đặc biệt quan trọng khi hệ thống vận chuyển nước nóng, nước lạnh điều hòa trung tâm hoặc môi trường nhiệt độ cao công nghiệp.

5. Kiểu kết nối

• Kết nối ren trong/ren ngoài.

• Kết nối mặt bích tiêu chuẩn (BS, JIS, DIN, ANSI).

• Dạng kẹp Wafer.

• Dán keo socket (đối với van nhựa).

6. Lưu lượng và tổn thất áp suất

Cần xem xét kỹ thông số lưu lượng dòng chảy (Flow rate) và độ sụt áp qua van (Pressure drop) để tránh làm giảm hiệu suất bơm.

So sánh Swing Check Valve và Spring Check Valve cho đường ống nước

Thay vì đánh giá tuyệt đối loại nào tốt hơn, việc lựa chọn cần căn cứ vào đặc thù kỹ thuật: nếu ưu tiên kết cấu đơn giản, lưu lượng lớn không bị cản trở, swing check valve là lựa chọn hàng đầu. Ngược lại, nếu hệ thống cần chống búa nước, đóng nhanh và lắp đặt ở không gian hẹp, spring check valve đáng được cân nhắc.

Cách chọn One Way Valve for Water Pipe phù hợp

Lựa chọn thiết bị chuẩn xác qua quy trình 6 bước kỹ thuật:

• Bước 1: Xác định kích thước đường ống: Đo đạc chính xác đường kính danh nghĩa DN hoặc hệ inch tương ứng.

• Bước 2: Xác định áp suất làm việc: Tra cứu áp suất thực tế của hệ thống để chọn mức PN tương thích (ví dụ PN10 hoặc PN16).

• Bước 3: Xác định lưu lượng dòng chảy: Tính toán lưu lượng mét khối trên giờ để chọn kích cỡ van phù hợp, tránh hiện tượng nghẽn dòng.

• Bước 4: Chọn vật liệu tối ưu: Căn cứ vào chất lượng nguồn nước (nước máy, nước ngầm, nước biển, nước nóng) và môi trường nhiệt độ.

• Bước 5: Kiểm tra kiểu kết nối: Đối chiếu chuẩn ren, chuẩn mặt bích của ống hiện hữu với mặt bích của van.

• Bước 6: Kiểm tra hướng lắp đặt: Luôn quan sát kỹ mũi tên chỉ hướng dòng chảy đúc nổi trên thân van trước khi siết chặt kết nối.

One Way Valve được sử dụng ở đâu trong hệ thống nước?

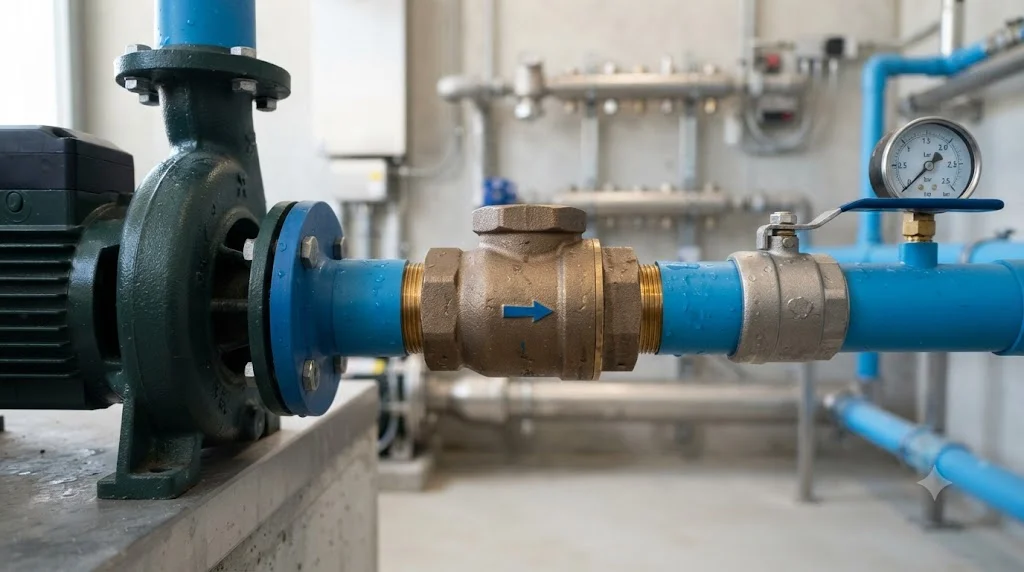

• Hệ thống máy bơm nước: Lắp ở đầu hút (rọ bơm) hoặc đầu đẩy của máy bơm để hạn chế nước chảy ngược khi bơm dừng hoạt động.

• Hệ thống cấp nước gia đình: Kiểm soát dòng chảy ổn định tại các nhánh phân phối nước lên bồn cao tầng.

• Đường ống cấp nước cho bồn chứa: Ngăn dòng nước tràn ngược hoặc giao động áp suất giữa các tầng.

• Hệ thống bơm tăng áp: Giữ áp lực đường ống luôn căng, tránh hiện tượng đóng ngắt liên tục của bơm áp.

• Hệ thống nước công nghiệp: Ứng dụng rộng rãi trong nước quá trình (process water), nước làm mát (cooling water) và nước dịch vụ (utility water).

• Hệ thống xử lý nước thải: Sử dụng các dòng check valve chuyên dụng chống ăn mòn và chống kẹt rác.

6 sai lầm khi lắp One Way Valve cho đường ống nước

• Sai lầm 1: Lắp ngược chiều dòng chảy. Đây là lỗi phổ biến nhất khiến van bị bít kín, nước không thể lưu thông. Khắc phục: Luôn quan sát ký hiệu mũi tên trên thân van hướng về phía đầu ra.

• Sai lầm 2: Chọn van sai kích thước. Van quá nhỏ so với đường ống làm tăng đột biến tổn thất áp suất, giảm lưu lượng cấp.

• Sai lầm 3: Chọn sai định mức áp suất. Lắp van có chỉ số PN thấp hơn áp suất thực tế của bơm có thể làm nứt vỡ thân van.

• Sai lầm 4: Chọn sai vật liệu. Dùng van gang cho môi trường nước muối hoặc hóa chất gây ăn mòn nhanh chóng chỉ sau thời gian ngắn.

• Sai lầm 5: Không kiểm tra giới hạn hướng lắp. Một số van lá lật bắt buộc phải lắp nằm ngang, nếu lắp thẳng đứng sẽ mất tác dụng cơ học.

• Sai lầm 6: Không vệ sinh đường ống trước khi lắp. Cặn bẩn, xỉ hàn hoặc rác thải trong ống bị cuốn vào làm kẹt đĩa van, hỏng gioăng làm kín và gây rò rỉ liên tục.

Checklist lắp đặt One Way Valve cho đường ống nước

Trước khi lắp:

• Xác định chính xác kích thước đường ống.

• Kiểm tra chỉ số DN/NPS của van.

• Kiểm tra định mức áp suất (Pressure rating).

• Kiểm tra vật liệu chế tạo van.

• Kiểm tra kiểu kết nối ren hoặc mặt bích.

• Kiểm tra kỹ hướng dòng chảy quy định.

• Kiểm tra vị trí lắp đặt nằm ngang hay thẳng đứng.

• Vệ sinh sạch sẽ toàn bộ lòng đường ống.

• Kiểm tra gioăng làm kín và bề mặt tiếp xúc bích.

• Lắp đặt van đúng kỹ thuật và lực siết tiêu chuẩn.

• Kiểm tra độ kín khít và rò rỉ sau khi vận hành thử.

Sau khi lắp cần kiểm tra gì?

• Nước có lưu thông đúng chiều thiết kế không?

• Mối nối ren hoặc mặt bích có bị rò rỉ nước không?

• Hệ thống có phát ra tiếng ồn hoặc rung chấn bất thường không?

• Áp suất đầu ra có bị sụt giảm quá mức giới hạn không?

• Khi ngắt điện máy bơm, nước có bị trào ngược trở lại không?

Câu hỏi thường gặp về One Way Valve for Water Pipe

One Way Valve for Water Pipe là gì?

One Way Valve for Water Pipe là van một chiều dùng cho đường ống nước, cho phép nước chảy theo một hướng và ngăn hoặc hạn chế nước chảy ngược. Van thường hoạt động tự động dựa trên chênh lệch áp suất của dòng nước.

One way valve có giống check valve không?

Có. Trong phần lớn các tài liệu kỹ thuật và thương mại, các thuật ngữ one way valve, check valve, non-return valve hay water check valve đều dùng để chỉ chung thiết bị điều khiển dòng chảy một chiều.

One way valve nên lắp ở đâu?

Vị trí lắp đặt phụ thuộc vào mục đích thiết kế của hệ thống. Đối với hệ thống máy bơm, van thường được lắp ngay cửa đẩy của bơm hoặc ở chân ống hút để giữ mồi nước và bảo vệ cánh bơm khỏi tác động ngược.

One way valve có lắp theo chiều đứng được không?

Có thể lắp theo chiều đứng đối với một số dòng van chuyên dụng (như van lò xo hoặc van nâng), tuy nhiên van lá lật thông thường đòi hỏi lắp nằm ngang. Bạn cần tra cứu kỹ tài liệu kỹ thuật của nhà sản xuất trước khi thi công.

Làm thế nào để chọn one way valve cho đường ống nước?

Quá trình lựa chọn đòi hỏi phải xem xét đồng thời các thông số kỹ thuật gồm kích thước danh nghĩa, lưu lượng dòng chảy, áp suất làm việc, nhiệt độ môi trường, vật liệu cấu thành và kiểu kết nối phù hợp với đường ống thực tế.

Chọn đúng One Way Valve for Water Pipe

Thiết bị one way valve for water pipe đóng vai trò then chốt trong việc kiểm soát dòng nước an toàn, tối ưu hóa hiệu suất vận hành và bảo vệ toàn bộ mạng lưới thiết bị khỏi hiện tượng dòng chảy ngược phá hoại. Việc nắm vững cấu tạo, nguyên lý của các dòng van như swing check, spring check hay wafer check sẽ giúp bạn đưa ra quyết định kỹ thuật chính xác. Tuyệt đối không chọn van chỉ dựa đơn thuần vào kích thước đường ống, mà phải xét đồng thời các yếu tố DN, định mức áp suất, lưu lượng, vật liệu, kiểu kết nối và hướng lắp đặt thực tế.
