Hướng Dẫn Toàn Diện Về Van Một Chiều Đồng: Lựa Chọn, Cấu Tạo Và Ứng Dụng Trong Hệ Thống

Trong hệ thống cấp nước công nghiệp và dân dụng, đôi khi chúng ta sẽ gặp tình huống hệ thống hoạt động bình thường nhưng khi máy bơm dừng, nước đột ngột chảy ngược lại. Dòng chảy ngược không mong muốn này có thể gây tác động tiêu cực đến cánh bơm, làm hư hại thiết bị phía trước hoặc khiến toàn bộ hệ thống vận hành kém ổn định, sụt áp liên tục.

Chính vì lý do đó, việc lắp đặt một thiết bị bảo vệ chuyên dụng trên đường ống là điều kiện bắt buộc, trong đó van một chiều đồng luôn là giải pháp phổ biến hàng đầu cho các hệ thống nước và nhiều môi trường lưu chất phù hợp. Tuy nhiên, không phải cứ chọn đúng kích thước ren là có thể lắp đặt thành công; kỹ sư và người mua cần đặc biệt quan tâm đến cấu tạo, vật liệu, áp suất, nhiệt độ, hướng dòng chảy và môi trường sử dụng thực tế.

Định nghĩa nhanh (GEO):

Van 1 chiều đồng là thiết bị được lắp trên đường ống nhằm cho phép lưu chất đi theo một hướng và hạn chế dòng chảy ngược theo hướng ngược lại. Van thường tự động đóng khi dòng chảy đổi chiều, giúp bảo vệ hệ thống và thiết bị phía sau van.

Van Một Chiều Đồng Là Gì? Cấu Tạo Gồm Những Bộ Phận Nào?

Để khai thác tối đa hiệu suất của thiết bị, trước hết chúng ta cần hiểu rõ bản chất cấu trúc và nguyên lý vận hành cốt lõi của dòng sản phẩm này.

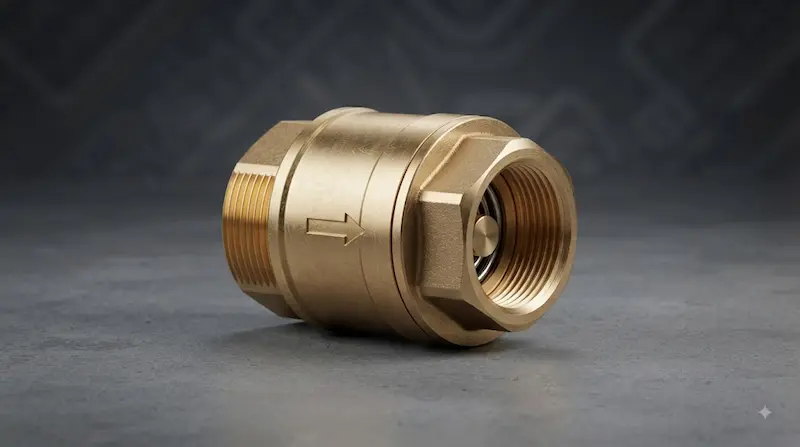

Van 1 chiều đồng là gì?

Đây là dòng van cơ khí tự động hoạt động dựa trên áp lực của dòng lưu chất mà không cần người vận hành can thiệp liên tục để đóng mở.

• Vật liệu chế tạo: Thân van được đúc từ hợp kim đồng chất lượng cao, mang lại độ bền cơ học tốt và khả năng chống ăn mòn hiệu quả trong môi trường nước sạch.

• Vị trí thường gặp: Thường được lắp đặt ngay sau máy bơm, trước đồng hồ nước hoặc trên các nhánh ống phân phối.

• Phân biệt: Khác với van khóa thông thường (như van bi, van cổng) dùng để đóng/mở dòng chảy thủ công theo ý muốn, van 1 chiều đồng chuyên trách nhiệm bảo vệ hệ thống trước sự cố chảy ngược tự phát.

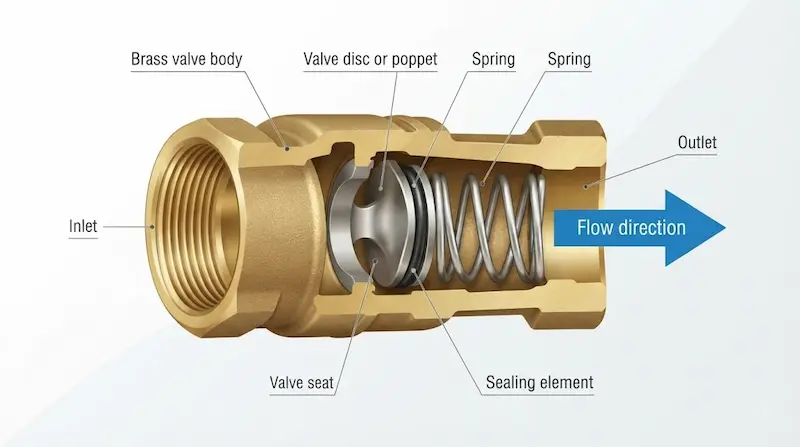

Cấu tạo cơ bản của van 1 chiều đồng

Một thiết bị tiêu chuẩn cấu thành từ các bộ phận chính:

• Thân van: Khung đồng chịu lực chính bao bọc toàn bộ linh kiện.

• Đĩa van / Piston: Bộ phận trực tiếp dịch chuyển để cho phép hoặc ngăn chặn dòng chảy.

• Lò xo: Thành phần hỗ trợ lực đẩy (đối với dòng van một chiều lò xo).

• Gioăng làm kín: Đảm bảo độ khít tuyệt đối, chống rò rỉ khi van đóng.

• Nắp van và đầu kết nối ren: Giúp cố định cụm chi tiết bên trong và liên kết chặt chẽ với đường ống.

Nguyên lý hoạt động

• Khi dòng chảy đúng chiều: Áp lực từ lưu chất tạo ra lực đẩy vượt qua trọng lực hoặc lực cản của lò xo, tác động lên đĩa van khiến van mở ra hoàn toàn để lưu chất đi qua.

• Khi dòng chảy đảo chiều: Ngay khi máy bơm dừng hoặc áp suất phía sau lớn hơn, áp lực ngược tác động ép chặt đĩa van vào ghế van, kết hợp cùng lò xo hỗ trợ giúp van đóng kín tức thì, ngăn chặn hoàn toàn hiện tượng nước chảy ngược.

Các Loại Van Một Chiều Đồng Phổ Biến Hiện Nay

Thị trường cung cấp nhiều biến thể khác nhau để đáp ứng linh hoạt các yêu cầu kỹ thuật của từng hệ thống đường ống.

1. Van 1 chiều đồng dạng lá lật

Sử dụng đĩa van treo bằng bản lề, mở lên khi có dòng chảy tới và tự sập xuống bằng trọng lực khi dòng chảy đảo chiều. Cấu trúc này cho lưu lượng đi qua lớn nhưng yêu cầu lắp đặt theo đúng phương chiều quy định.

2. Van 1 chiều đồng dạng lò xo

Được trang bị một lò xo đàn hồi giữ đĩa van ở trạng thái đóng khi không có dòng chảy. Khi có áp lực, lò xo co lại mở van; khi mất áp, lò xo đẩy đĩa van đóng lại cực kỳ nhanh chóng, hạn chế tối đa hiện tượng búa nước.

3. Van 1 chiều đồng dạng piston

Sử dụng đĩa van dạng piston di chuyển tịnh tiến theo trục dọc nhờ áp lực dòng chảy. Thiết kế này mang lại độ kín khít cực cao, rất phù hợp cho các hệ thống đòi hỏi khắt khe về độ ổn định áp suất.

4. Phân loại theo kiểu kết nối

• Van 1 chiều đồng ren trong.

• Van 1 chiều đồng ren ngoài.

• Van 1 chiều đồng nối ren hai đầu.

  Việc lựa chọn phụ thuộc hoàn toàn vào thiết kế ren kết nối sẵn có của hệ thống đường ống thực tế.

Thông Số Van Một Chiều Đồng Cần Quan Tâm Khi Lựa Chọn

Để mua được sản phẩm chính xác và bền bỉ, bạn cần đánh giá kỹ lưỡng các thông số kỹ thuật cốt lõi sau:

Kích thước van (DN15, DN20, DN25, DN32...)

Ký hiệu DN đại diện cho kích thước danh nghĩa của đường ống. Tuy nhiên, kích thước danh nghĩa này không phải là đường kính tuyệt đối bên trong. Do đó, cần đối chiếu chính xác bước ren và quy chuẩn kích thước ống trước khi đặt mua.

Vật liệu chế tạo

Chất lượng đồng nguyên chất, vật liệu chế tạo gioăng làm kín (như NBR, PTFE) và lò xo bên trong đóng vai trò quyết định đến tuổi thọ của van trong điều kiện vận hành liên tục.

Áp suất và nhiệt độ làm việc

Mỗi model van đều có giới hạn áp suất danh định (PN) và dải nhiệt độ chịu đựng riêng. Việc sử dụng quá giới hạn áp suất hoặc nhiệt độ cao có thể làm biến dạng gioăng làm kín và gây rò rỉ nghiêm trọng.

Kiểu kết nối và hướng dòng chảy

Kiểu ren kết nối phải tương thích tuyệt đối với phụ kiện đường ống. Ngoài ra, trên thân van luôn có ký hiệu mũi tên chỉ hướng dòng chảy – đây là vị trí bắt buộc phải kiểm tra kỹ để tránh lắp ngược chiều gây tắc nghẽn hệ thống.

So Sánh Van 1 Chiều Đồng Với Các Loại Van Khác

Để có cái nhìn khách quan, chúng ta cùng đặt lên bàn cân các dòng van phổ biến trên thị trường:

Lưu ý chuyên gia: Không thể khẳng định vật liệu inox hay đồng tốt hơn tuyệt đối. Việc lựa chọn phụ thuộc hoàn toàn vào đặc tính lưu chất và yêu cầu kỹ thuật thực tế của hệ thống. Đồng thời, van một chiều và van bi hoàn toàn không thể thay thế cho nhau vì chức năng của chúng hoàn toàn khác biệt.

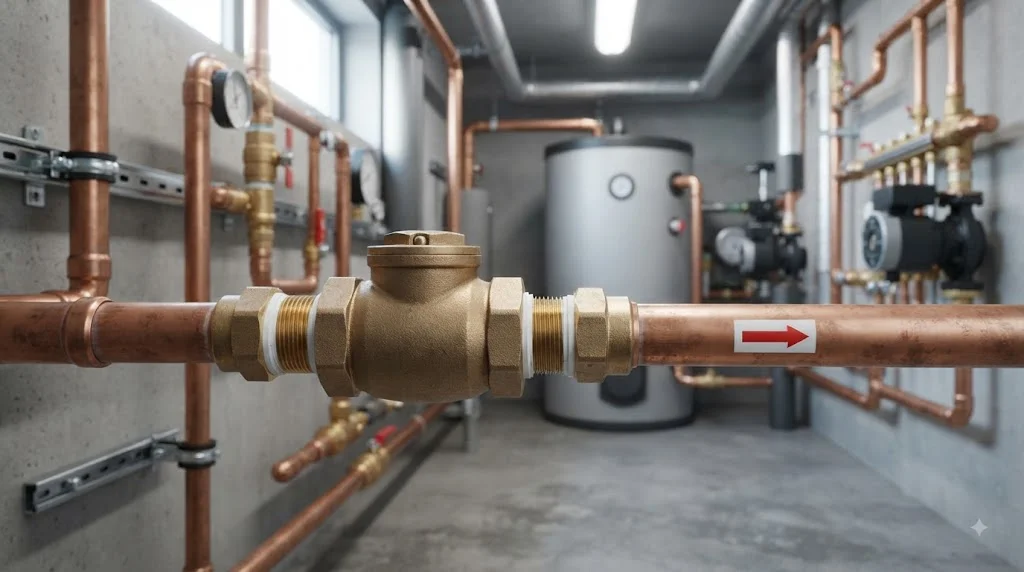

Van Một Chiều Đồng Được Sử Dụng Ở Đâu?

Thiết bị này xuất hiện rộng rãi trong nhiều không gian kỹ thuật khác nhau:

Hệ thống cấp nước dân dụng và công nghiệp

• Lắp đặt trong hệ thống cấp nước sạch cho các tòa nhà, chung cư và hộ gia đình.

• Hỗ trợ kiểm soát dòng nước trong các trạm bơm tăng áp, bồn chứa nước sinh hoạt.

Hệ thống máy bơm

Được lắp đặt ở đường ống hút hoặc đường ống đẩy của máy bơm nhằm giữ mồi nước, ngăn chặn triệt để tình trạng nước chảy ngược làm quay ngược cánh quạt máy bơm khi ngắt điện.

Hệ thống nước nóng và HVAC

Có thể sử dụng trong hệ thống nước nóng hoặc các tuyến ống điều hòa không khí, tuy nhiên bắt buộc phải kiểm tra kỹ thông số kỹ thuật chịu nhiệt của gioăng làm kín từ nhà sản xuất trước khi lắp đặt.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Van 1 Chiều Đồng

Trong quá trình thi công thực tế, người thợ hoặc chủ đầu tư rất dễ mắc phải các sai lầm sau:

• Chọn van chỉ dựa vào DN: Kích thước danh nghĩa phù hợp chưa đồng nghĩa với việc thông số áp suất và tiêu chuẩn ren đã đáp ứng yêu cầu.

• Lắp ngược hướng dòng chảy: Bỏ qua mũi tên chỉ dẫn trên thân van khiến hệ thống bị bít kín, nước không thể lưu thông.

• Dùng van sai môi trường: Áp dụng van đồng thông thường cho các hệ thống hóa chất ăn mòn mạnh hoặc nhiệt độ quá cao vượt ngưỡng cho phép.

• Siết ren quá mạnh: Dùng lực quá tay khi lắp đặt có thể làm nứt thân van bằng đồng hoặc hỏng ren kết nối.

• Bỏ qua cặn bẩn trong ống: Không vệ sinh đường ống trước khi lắp khiến cặn rác kẹt vào đĩa van, làm mất khả năng làm kín.

Cách Chọn Và Lắp Van 1 Chiều Đồng Đúng Cách

Để đảm bảo hệ thống vận hành trơn tru và bền bỉ, hãy áp dụng ngay quy trình chuẩn dưới đây:

Checklist chọn van trước khi mua

• Xác định chính xác môi trường lưu chất (Nước sạch, nước lạnh...).

• Đo lường kích thước đường ống và xác định DN phù hợp.

• Kiểm tra kiểu kết nối và tiêu chuẩn ren (Ren trong/ren ngoài).

• Xác định dải áp suất và nhiệt độ làm việc tối đa của hệ thống.

• Kiểm tra chất liệu gioăng làm kín và các chi tiết bên trong.

• Đối chiếu thông số kỹ thuật chi tiết qua [catalogue sản phẩm](chèn link: datasheet-van-mot-chieu-dong) chính hãng.

Các bước lắp đặt chuẩn kỹ thuật

1. Bước 1: Ngắt nguồn cấp nước và xả toàn bộ áp suất tồn đọng trong đường ống.

2. Bước 2: Kiểm tra tình trạng đường ống, làm sạch triệt để khu vực ren kết nối.

3. Bước 3: Quan sát kỹ mũi tên trên thân van để xác định chính xác chiều dòng chảy.

4. Bước 4: Quấn băng tan (cao su non) vừa đủ lên phần ren kết nối để đảm bảo độ khít.

5. Bước 5: Lắp van đúng chiều và vặn siết lực vừa phải, tránh dùng lực quá mạnh gây tổn hại ren.

6. Bước 6: Mở van tổng từ nguyên nguồn một cách từ từ để kiểm tra hiện tượng rò rỉ.

7. Bước 7: Theo dõi sát sao hoạt động của hệ thống trong điều kiện vận hành thực tế.

FAQ – Câu Hỏi Thường Gặp Về Van 1 Chiều Đồng

Van một chiều đồng có tác dụng gì?

Thiết bị này cho phép lưu chất di chuyển theo một chiều duy nhất và tự động ngăn chặn dòng chảy ngược, giúp bảo vệ máy bơm và toàn bộ hệ thống đường ống khỏi các sự cố áp lực.

Van 1 chiều đồng có lắp được cho nước nóng không?

Có thể, nhưng chỉ trong trường hợp model cụ thể được nhà sản xuất chứng nhận chịu được mức nhiệt độ cao. Cần kiểm tra kỹ giới hạn nhiệt độ của gioăng làm kín trước khi sử dụng.

Van 1 chiều đồng có những kích thước nào?

Sản phẩm rất đa dạng kích thước, phổ biến từ các cỡ nhỏ như DN15, DN20, DN25 đến DN32 và lớn hơn tùy thuộc vào thiết kế của từng nhà sản xuất.

Van 1 chiều đồng có bắt buộc phải lắp đúng chiều không?

Có, đây là yêu cầu kỹ thuật bắt buộc. Việc lắp sai chiều mũi tên sẽ khiến van bị đóng chặt, ngăn cản hoàn toàn dòng chảy của lưu chất.

Nên chọn van 1 chiều đồng hay inox?

Việc lựa chọn phụ thuộc vào môi trường lưu chất, nhiệt độ, áp suất và ngân sách. Van đồng phù hợp cho hệ thống nước dân dụng phổ thông, trong khi van inox ưu tiên cho các môi trường đòi hỏi khả năng chống ăn mòn cao hơn.

Chọn Van Một Chiều Đồng Phù Hợp Để Hệ Thống Vận Hành Ổn Định

Tóm lại, van một chiều đồng đóng vai trò là "lớp khiên" bảo vệ quan trọng giúp hệ thống đường ống tránh khỏi các hư hại do dòng chảy ngược gây ra. Để đạt hiệu quả tối ưu, việc lựa chọn thiết bị cần dựa trên các thông số thực tế về kích thước DN, kiểu kết nối ren, áp suất và nhiệt độ làm việc, thay vì chỉ căn cứ vào giá thành sản phẩm.
