Van Một Chiều 90: Cẩm Nang Lựa Chọn, Cấu Tạo Và Ứng Dụng Chuẩn Kỹ Thuật

Trong quá trình vận hành các hệ thống đường ống quy mô vừa và lớn, tình huống nước hoặc lưu chất đột ngột chảy ngược lại khi máy bơm dừng hoạt động không chỉ gây thất thoát năng lượng mà còn tạo ra hiện tượng búa nước, làm hư hỏng nghiêm trọng cánh quạt máy bơm và các mối nối ống.

Đó là lý do van một chiều DN90 xuất hiện như một thiết bị bảo vệ cốt lõi, đảm bảo dòng chảy chỉ di chuyển theo một hướng duy nhất. Bài viết chuyên sâu này sẽ cung cấp toàn bộ kiến thức nền tảng, thông số kỹ thuật và cách lựa chọn van một chiều 90 (DN90 / Phi 90) chuẩn xác nhất từ chuyên gia.

Vì sao cần sử dụng van một chiều DN90 ?

Khi hệ thống cấp thoát nước hay trạm bơm công suất lớn ngắt đột ngột, áp lực âm và trọng lực sẽ kéo dòng lưu chất quay ngược về nguồn. Nếu không có thiết bị ngăn chặn kịp thời, máy bơm sẽ bị quay ngược chiều, gây cháy động cơ, nứt vỡ ống dẫn và làm gián đoạn toàn bộ dây chuyền sản xuất.

Vai trò của van một chiều DN90  là tự động đóng ngắt để triệt tiêu hoàn toàn hiện tượng hồi lưu, bảo vệ tuyệt đối an toàn cho máy bơm và mạng lưới đường ống. Việc đầu tư thiết bị này giúp hệ thống vận hành ổn định, kéo dài tuổi thọ vật tư và tiết kiệm tối đa chi phí sửa chữa.

Van một chiều 90 là gì?

Van một chiều 90 (tên tiếng Anh: Check Valve DN90, Non Return Valve DN90, PVC Check Valve 90) là dòng van công nghiệp tự động cho phép lưu chất đi qua theo một hướng nhất định và tự động ngăn chặn dòng chảy ngược lại nhờ chênh lệch áp suất.

Trong đó, ký hiệu "90" biểu thị kích thước danh nghĩa tương đương đường kính ngoài của ống là Phi 90 hoặc tiêu chuẩn danh nghĩa DN90. Chức năng cốt lõi của thiết bị này là bảo vệ hệ thống khỏi hiện tượng sụt áp và búa nước.

Cấu tạo và nguyên lý hoạt động

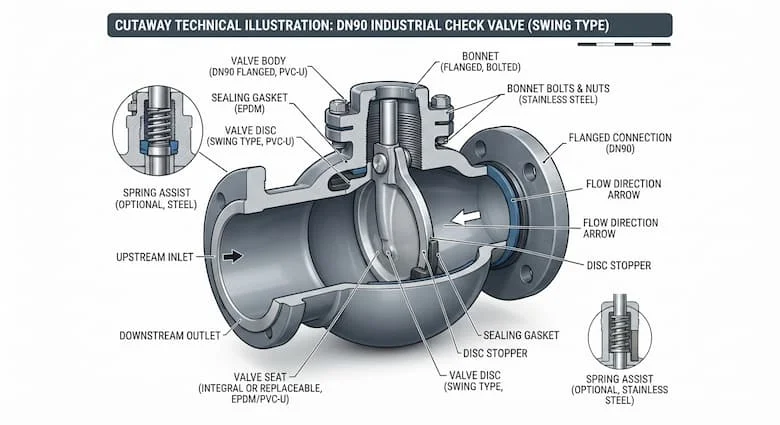

Cấu tạo của van một chiều DN90 bao gồm các bộ phận chính:

• Thân van: Chế tạo từ nhựa PVC/uPVC, gang đúc hoặc inox chịu lực cao.

• Đĩa van / Lá lật: Bộ phận di chuyển để mở hoặc chặn dòng chảy.

• Lò xo đàn hồi (với dòng van lò xo): Giúp đĩa van đóng nhanh chóng khi ngắt dòng.

• Trục bản lề và gioăng làm kín (EPDM/PTFE): Đảm bảo độ kín khít tuyệt đối, chống rò rỉ.

Nguyên lý hoạt động hoàn toàn tự động: khi có áp lực dòng chảy đúng chiều, lực đẩy sẽ mở đĩa van để lưu chất đi qua. Ngay khi dòng chảy dừng hoặc đảo chiều, trọng lực kết hợp với lực lò xo hoặc áp lực ngược sẽ đẩy đĩa van áp chặt vào ghế van, bịt kín đường ống.

Phân tích chuyên sâu

Các loại van một chiều DN90 phổ biến

Thị trường hiện nay cung cấp nhiều chủng loại van một chiều DN90 đáp ứng đa dạng nhu cầu kỹ thuật:

• Theo cấu tạo:

  • Van lá lật: Dùng bản lề lật mở, lưu lượng lớn, thích hợp cho hệ thống nước thải.

  • Van lò xo: Đóng mở nhanh bằng lực nén lò xo, chống búa nước hiệu quả.

  • Van bi & Van cánh bướm: Thiết kế nhỏ gọn, chuyên dụng cho các không gian hẹp.

• Theo vật liệu chế tạo:

  • Nhựa PVC / uPVC: Chuyên dụng cho ống nhựa dân dụng, xử lý nước, hóa chất loãng.

  • Gang và Inox (304/316): Chịu áp lực cao, dùng cho trạm bơm công nghiệp và hệ thống PCCC.

• Theo kiểu kết nối: Kết nối ren, dán keo trực tiếp (đối với ống PVC), kết nối mặt bích hoặc dạng rắc co tiện lợi.

Thông số kỹ thuật cần quan tâm

Bảng thông số kỹ thuật cốt lõi giúp bạn đối chiếu khi lựa chọn thiết bị:

So sánh van một chiều DN90 với các kích thước khác

• So với DN75 (Phi 75) và DN90: DN90 có lưu lượng lớn hơn khoảng 40%, đáp ứng tốt hơn cho các tuyến ống trung chuyển chính.

• So với DN100 (phi 110): Van một chiều DN90 là sự lựa chọn tối ưu cho các trạm bơm cỡ trung, giúp tiết kiệm chi phí đầu tư hơn so với việc dùng ống lớn DN100 mà vẫn đảm bảo lưu lượng thiết kế.

Tại sao cần chọn đúng van một chiều DN90?

Việc lựa chọn chuẩn xác thiết bị mang lại những giá trị thiết thực:

• Đảm bảo lưu lượng: Không làm thắt cổ chai dòng chảy trên đường ống Phi 90.

• Bảo vệ máy bơm: Triệt tiêu hoàn toàn hiện tượng sốc áp và quay ngược cánh bơm.

• Giảm tổn thất áp suất: Tối ưu hóa hiệu suất truyền tải lưu chất.

• Tăng tuổi thọ hệ thống: Tránh rung lắc và rò rỉ tại các điểm đấu nối.

Ứng dụng thực tế

Van một chiều DN90 được sử dụng ở đâu?

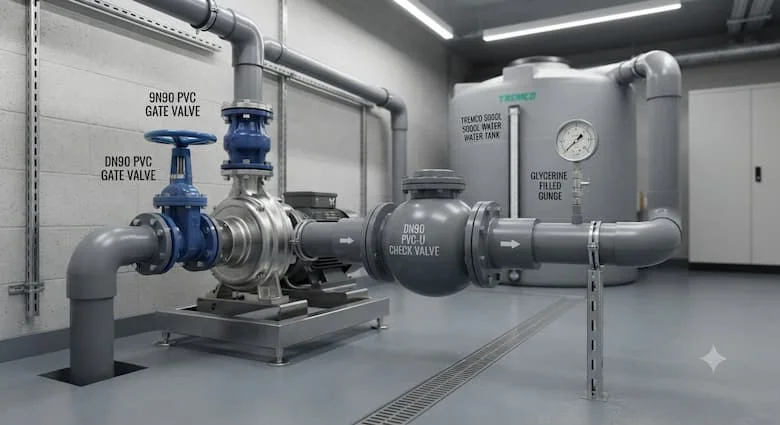

• Hệ thống cấp và thoát nước đô thị: Lắp đặt tại các trạm bơm nước sạch và trạm xử lý nước thải.

• Hệ thống hồ bơi & Tưới tiêu nông nghiệp: Kiểm soát dòng chảy tuần hoàn qua hệ thống lọc công suất lớn.

• Nhà máy sản xuất & Xử lý hóa chất: Dẫn truyền dung dịch qua hệ thống ống nhựa PVC chịu lực.

• Hệ thống HVAC & PCCC: Đảm bảo nguồn nước dự trữ luôn sẵn sàng, không bị tụt áp đường ống cứu hỏa.

Những sai lầm thường gặp khi sử dụng

• Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng dẫn van không thể đóng mở.

• Chọn sai áp suất làm việc: Dùng van nhựa PN10 cho hệ thống bơm tăng áp công suất cao gây bục vỡ.

• Không bảo dưỡng định kỳ: Cặn bẩn kẹt ở đĩa van làm mất khả năng chặn dòng ngược.

Hướng dẫn / Checklist

Cách lựa chọn van một chiều DN90 phù hợp

Trước khi mua sắm thiết bị, hãy kiểm tra kỹ danh sách tiêu chuẩn sau:

• Kiểm tra chính xác kích thước đường ống (chuẩn Phi 90).

• Xác định môi chất (nước sạch, nước thải hay hóa chất).

• Kiểm tra giới hạn áp suất làm việc của hệ thống (PN10 hoặc PN16).

• Chọn vật liệu phù hợp (Nhựa PVC hay Gang/Inox).

• Chọn kiểu kết nối (dán keo, mặt bích hoặc rắc co).

• Kiểm tra tiêu chuẩn sản xuất đồng bộ.

• Lựa chọn thương hiệu cung cấp thiết bị uy tín.

Hướng dẫn lắp đặt và bảo dưỡng

1. Xác định chiều dòng chảy: Quan sát kỹ mũi tên đúc nổi trên thân van.

2. Làm sạch đường ống: Vệ sinh sạch bụi bẩn và ba via tại điểm cắt ống Phi 90.

3. Lắp đúng hướng mũi tên: Đảm bảo chiều mũi tên trùng khớp với chiều bơm của lưu chất.

4. Kiểm tra độ kín và chạy thử: Cấp áp lực từ tốn để test khả năng đóng ngắt của van.

5. Bảo dưỡng định kỳ: Kiểm tra đĩa van và vệ sinh cặn bẩn định kỳ 6 tháng/lần.

FAQ: Câu hỏi thường gặp

1.Van một chiều 90 có phải DN90 không?

Chính xác. Trong kỹ thuật cơ điện, van một chiều DN90 tương ứng với kích thước danh nghĩa DN90, chuyên dụng cho các đường ống có đường kính ngoài Phi 90.

2.Van một chiều DN90 dùng cho ống PVC Phi 90 được không?

Hoàn toàn được. Các dòng van một chiều chất liệu PVC kết nối dán keo hoặc rắc co được thiết kế chuyên biệt để lắp đặt hoàn hảo với hệ thống ống nhựa PVC Phi 90 dân dụng và công nghiệp.

3.Van một chiều DN90 chịu được áp suất bao nhiêu?

Tùy thuộc vào model sản phẩm, các dòng van thông dụng thường chịu được áp suất làm việc từ PN10 (10 bar) đến PN16 (16 bar).

4.Nên chọn van một chiều gang hay PVC?

Nếu bạn dùng cho hệ thống nước cấp dân dụng, xử lý nước thải hoặc hóa chất loãng, van PVC là lựa chọn kinh tế và chống ăn mòn tốt. Đối với hệ thống áp lực cao hoặc PCCC, van gang hoặc inox là giải pháp bắt buộc.

5.Bao lâu nên bảo dưỡng van?

Bạn nên tiến hành kiểm tra, vệ sinh cặn bẩn bám trên đĩa van định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo thiết bị luôn vận hành nhạy bén.

Kết luận

Tóm lại, việc đầu tư và lắp đặt van một chiều 90 đóng vai trò quyết định trong việc ngăn chặn dòng chảy ngược, bảo vệ máy bơm và hệ thống đường ống. Nhấn mạnh rằng việc lựa chọn đúng kích thước, vật liệu và tiêu chuẩn kết nối sẽ giúp hệ thống vận hành ổn định, bền bỉ và tiết kiệm chi phí tối đa.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van một chiều 90.
