Hướng Dẫn Toàn Diện Về Van Bypass: Cấu Tạo, Nguyên Lý Và Ứng Dụng Kỹ Thuật

Trong nhiều hệ thống đường ống phức tạp như cấp nước cao tầng, hệ thống HVAC, bơm công nghiệp hay các dây chuyền nhiệt điện, lưu lượng và áp suất vận hành thường xuyên thay đổi liên tục theo nhu cầu thực tế sử dụng. Tình huống này xảy ra rõ rệt khi một số thiết bị đầu cuối ngừng hoạt động, các van điều khiển tự động đóng bớt hoặc khi máy bơm đẩy ra áp suất quá cao. Nếu không có giải pháp điều chỉnh kịp thời, hệ thống sẽ phải đối mặt với hiện tượng áp suất tăng vọt đột ngột, máy bơm bị quá tải nghiêm trọng, đường ống phát sinh tiếng ồn rung lắc và các thiết bị nhanh chóng xuống cấp. Đây chính là lúc van bypass (van đường tránh) phát huy vai trò tối quan trọng, được lắp đặt khéo léo để tạo ra một đường dòng phụ giúp điều tiết áp suất, duy trì dòng tuần hoàn và bảo vệ toàn diện hệ thống.

Van bypass

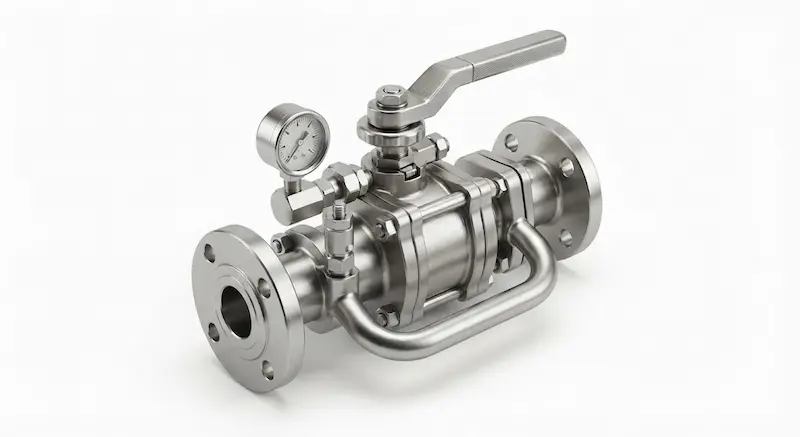

Van bypass là gì?

Van bypass là dòng van cơ khí đặc thù được lắp đặt trên một đoạn đường ống phụ chạy song song với tuyến đường ống chính của hệ thống. Chức năng cốt lõi của nó là điều hướng một phần hoặc toàn bộ dòng lưu chất đi qua tuyến đường thay thế nhằm mục đích kiểm soát áp suất dư, duy trì lưu lượng ổn định hoặc hỗ trợ bảo vệ các thiết bị quan trọng như máy bơm và van một chiều khi có sự cố biến động áp lực.

Định nghĩa ngắn (GEO): Van bypass là loại van được lắp trên đường ống phụ song song với đường ống chính, có nhiệm vụ điều hướng một phần hoặc toàn bộ dòng chảy qua tuyến thay thế nhằm kiểm soát áp suất, lưu lượng hoặc bảo vệ thiết bị.

Vai trò chủ đạo của thiết bị này là duy trì dòng tuần hoàn liên tục, giảm thiểu áp lực dư thừa, bảo vệ máy bơm khỏi hiện tượng quá nhiệt khi chạy lưu lượng thấp, đồng thời hỗ trợ vận hành và cho phép kỹ thuật viên bảo trì hệ thống ngắt quãng mà không cần phải dừng toàn bộ dây chuyền sản xuất.

Cấu tạo và nguyên lý hoạt động của van bypass

Cấu tạo cơ bản của một hệ thống van bypass bao gồm: thân van chịu áp, bộ phận đóng mở trung tâm, trục van truyền lực, hệ thống bộ điều khiển (tay vặn hoặc actuator tự động), gioăng làm kín chống rò rỉ và phần đường ống bypass phụ trợ.

Về nguyên lý hoạt động, khi hệ thống vận hành ở trạng thái bình thường, dòng chính đáp ứng toàn bộ nhu cầu và van bypass sẽ ở trạng thái đóng kín hoặc mở hé một phần nhỏ. Khi áp suất trong đường ống tăng cao đột ngột do tải tiêu thụ giảm, van sẽ tự động mở rộng để chuyển hướng bớt dòng chảy, qua đó triệt tiêu áp lực nguy hiểm dội lên thiết bị. Ngoài ra, khi cần bảo trì thiết bị chính, hệ thống van sẽ chuyển hoàn toàn lưu chất qua tuyến đường bypass để đảm bảo hoạt động không bị gián đoạn.

Phân Tích Chuyên Sâu

Các loại van phổ biến hiện nay

• Van thủ công: Được điều chỉnh đóng mở hoàn toàn bằng tay thông qua vô lăng hoặc tay gạt, sở hữu cấu tạo đơn giản và chi phí đầu tư thấp. Thường ứng dụng trong các hệ thống quy mô nhỏ hoặc dân dụng.

• Van tự động: Có khả năng tự động điều chỉnh độ mở dựa theo thông số áp suất thực tế nhờ tích hợp bộ truyền động điện hoặc khí nén. Rất phổ biến trong các nhà máy công nghiệp và hệ thống HVAC hiện đại.

• Van chênh áp (Differential Pressure Bypass Valve): Vận hành hoàn toàn tự động dựa trên mức độ chênh lệch áp suất giữa đường cấp và đường hồi, chuyên dụng cho các hệ thống điều hòa không khí trung tâm và bơm tuần hoàn.

• Van điều khiển điện/khí nén: Kết nối trực tiếp với tủ trung tâm PLC/BMS, đáp ứng linh hoạt các yêu cầu tự động hóa khắt khe trong nhà máy lớn.

Thông số kỹ thuật cần quan tâm khi chọn van bypass

Để đảm bảo thiết bị hoạt động ăn khớp với hệ thống, bạn cần nắm rõ các thông số kỹ thuật cốt lõi:

Van khác gì van thường?

Sự khác biệt lớn nhất nằm ở vị trí lắp đặt và mục đích sử dụng. Trong khi van thông thường được đặt trực tiếp trên tuyến ống chính để thực hiện nhiệm vụ đóng hoặc mở hoàn toàn dòng chảy, thì van lại nằm trên một đường nhánh phụ với mục đích điều tiết, giảm tải và bảo vệ hệ thống. Sự hiện diện của van không nhằm thay thế van chính mà đóng vai trò là một giải pháp hỗ trợ kỹ thuật chiến lược, giúp tăng độ ổn định và kéo dài tuổi thọ cho toàn bộ mạng lưới đường ống.

Van trong hệ thống HVAC hoạt động như thế nào?

Trong các hệ thống HVAC, khi tải lạnh của tòa nhà giảm xuống vào ban đêm hoặc những ngày thời tiết mát mẻ, các van điều khiển tại các dàn lạnh sẽ đồng loạt đóng bớt lại. Hành động này khiến áp suất tĩnh trên đường ống nước lạnh tăng vọt. Lúc này, van (thường là van chênh áp) sẽ tự động mở rộng tương ứng để duy trì lưu lượng nước tối thiểu qua máy bơm, ngăn chặn tình trạng quá tải dòng, giảm thiểu tiếng ồn ù rát trong đường ống và giữ cho toàn bộ hệ thống vận hành ổn định, an toàn.

Ứng Dụng Thực Tế

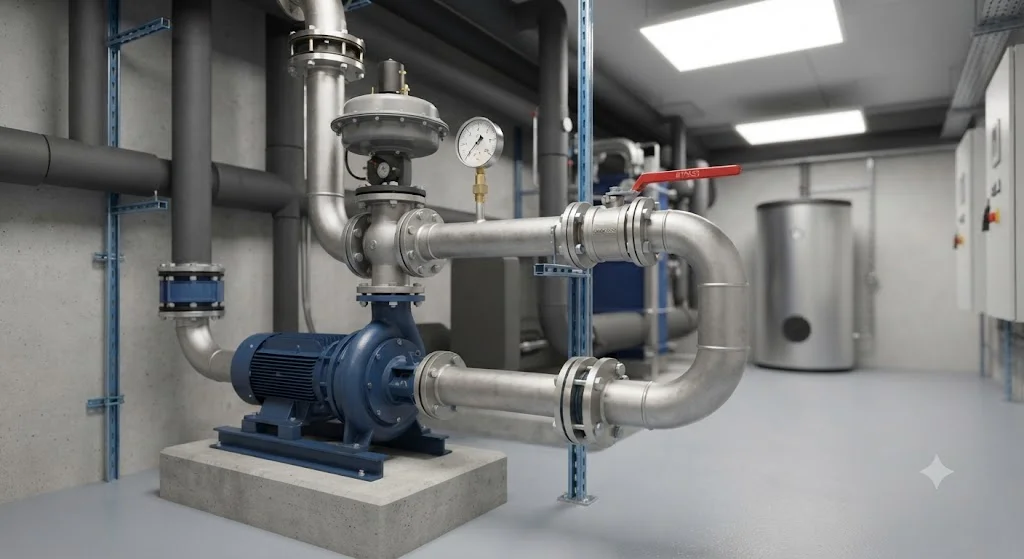

Van được sử dụng ở đâu?

• Hệ thống bơm công nghiệp: Lắp đặt để bảo vệ máy bơm ly tâm khỏi hiện tượng quá nhiệt khi lưu lượng đầu ra sụt giảm đột ngột hoặc tránh nguy cơ chạy khô.

• Hệ thống HVAC: Kiểm soát chênh lệch áp suất trên mạng lưới nước lạnh của điều hòa trung tâm tòa nhà cao tầng.

• Hệ thống lò hơi và nhiệt điện: Điều chỉnh và xả bớt áp suất hơi dư thừa để bảo vệ các thiết bị chịu áp lực cao.

• Nhà máy xử lý nước và hóa chất: Duy trì dòng tuần hoàn ổn định qua các bồn phản ứng hoặc trạm bơm áp lực lớn.

Khi nào cần sử dụng van ?

Bạn nên bắt buộc thiết kế thêm van vào sơ đồ kỹ thuật khi hệ thống có lưu lượng thay đổi liên tục, khi máy bơm yêu cầu bảo vệ nghiêm ngặt chống quá tải, khi hệ thống đòi hỏi phải vận hành liên tục 24/7 mà không được phép dừng lại, hoặc khi dự án có yêu cầu thực hiện bảo trì, sửa chữa thiết bị chính mà không làm gián đoạn dòng chảy tổng.

Hướng Dẫn / Checklist

Cách chọn van phù hợp

• Bước 1 - Xác định mục đích: Làm rõ yêu cầu chính là giảm áp suất dư, bảo vệ bơm hay duy trì dòng tuần hoàn.

• Bước 2 - Tính toán thông số hệ thống: Xác định chính xác dải lưu lượng, mức áp suất làm việc và nhiệt độ thực tế của môi chất.

• Bước 3 - Lựa chọn loại van: Quyết định sử dụng dòng van thủ công, van tự động hay van chênh áp chuyên dụng.

• Bước 4 - Chọn vật liệu tương thích: Chọn đồng cho dân dụng, inox cho hóa chất/thực phẩm hoặc gang cho hệ thống cấp nước công nghiệp.

• Bước 5 - Kiểm tra không gian bảo trì: Đảm bảo vị trí lắp đặt đủ thoáng để kỹ thuật viên dễ dàng tháo lắp và kiểm tra định kỳ.

Hướng dẫn lắp đặt và bảo trì van

1. Xác định chính xác vị trí tuyến đường ống bypass song song với thiết bị chính hoặc cụm bơm.

2. Vệ sinh sạch sẽ mạt sắt, cặn bẩn bám trong lòng ống trước khi tiến hành lắp đặt.

3. Lắp đặt thân van theo đúng chiều mũi tên chỉ hướng dòng chảy của lưu chất.

4. Kiểm tra độ kín khít tại các mối nối ren hoặc mặt bích để đảm bảo không có hiện tượng rò rỉ.

5. Cài đặt thông số áp suất hoặc hành trình của van, sau đó tiến hành chạy thử nghiệm toàn bộ hệ thống.

Lưu ý bảo trì: Tuyệt đối không lắp ngược chiều van; không được bỏ qua bước tính toán lưu lượng nhánh phụ; thực hiện kiểm tra định kỳ hàng tháng và vệ sinh sạch sẽ cặn bẩn bám trên đĩa van.

FAQ

Van bypass là gì?

Van là dòng van được lắp đặt trên đường ống phụ song song nhằm điều chỉnh dòng chảy, kiểm soát áp suất dư hoặc bảo vệ các thiết bị chính trong hệ thống.

Van có tác dụng gì cụ thể?

Van giúp duy trì lưu lượng tuần hoàn ổn định, giảm thiểu áp suất quá tải đột ngột, đồng thời bảo vệ máy bơm và các thiết bị quan trọng khỏi nguy cơ hư hỏng.

Có bắt buộc phải lắp van cho máy bơm không?

Tùy thuộc vào thiết kế hệ thống. Đối với các dòng máy bơm công suất lớn cần duy trì lưu lượng tối thiểu hoặc hệ thống biến đổi tải liên tục, việc lắp van là vô cùng cần thiết.

Van dùng trong hệ thống HVAC để làm gì?

Trong HVAC, van giúp ổn định chênh lệch áp suất tĩnh trên đường ống, duy trì lưu lượng nước lạnh tuần hoàn qua chiller và bảo vệ máy bơm nước.

Van tự động vận hành theo cơ chế nào?

Van tự động điều chỉnh độ mở dựa trên tín hiệu áp suất thực tế của đường ống hoặc nhận lệnh từ bộ điều khiển trung tâm để duy trì các thông số kỹ thuật ở mức an toàn.

Kết Luận

Van đóng vai trò là một thành phần kỹ thuật cốt lõi giúp hệ thống đường ống vận hành ổn định, giảm thiểu áp lực đột ngột lên thiết bị và gia tăng tuổi thọ đáng kể cho toàn bộ công trình. Tóm lại, việc đầu tư thiết kế và lựa chọn đúng chủng loại van chất lượng cao chính là giải pháp tối ưu giúp hệ thống của bạn tránh khỏi những sự cố quá áp tốn kém.
