Hướng Dẫn Toàn Diện Về Van Xả Nước Ngưng: Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn

Trong các hệ thống khí nén, lò hơi tạo nhiệt hay các mạng lưới đường ống dẫn khí công nghiệp, hiện tượng hơi nước ngưng tụ là vấn đề kỹ thuật xảy ra thường xuyên không thể tránh khỏi. Khi không khí hoặc hơi được nén lại rồi làm nguội qua các chu trình vận hành, lượng hơi nước bão hòa bên trong sẽ chuyển hóa thành thể lỏng và tích tụ thành các vũng nước tại những vị trí thấp nhất của hệ thống. Nếu không có giải pháp thu gom và xử lý kịp thời, lượng nước này sẽ gây ra hàng loạt hậu quả nghiêm trọng: đường ống bị ăn mòn rỗ bề mặt, các bộ lọc khí nén nhanh chóng bị bão hòa và hỏng hóc, thiết bị chấp hành hoạt động chập chờn không ổn định, đồng thời làm suy giảm nghiêm trọng chất lượng sản phẩm cuối cùng. Đây chính là lý do van xả nước ngưng ra đời như một thiết bị tự động loại bỏ triệt để lượng nước đọng, giúp duy trì hiệu suất vận hành tối ưu và kéo dài tuổi thọ cho toàn bộ hệ thống máy móc.

Van xả nước ngưng

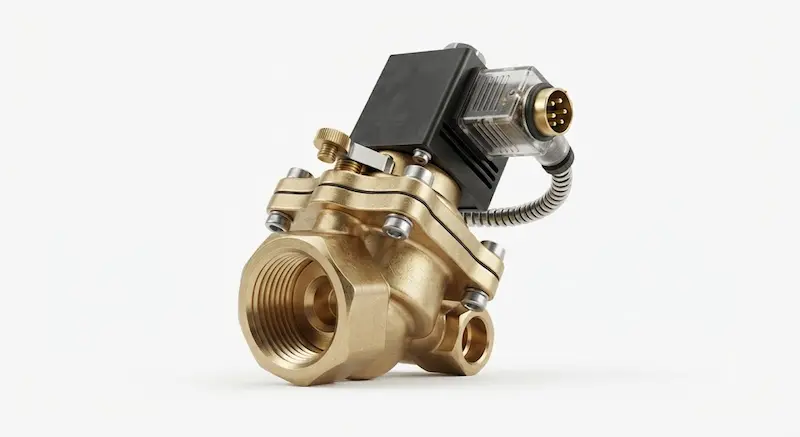

Van xả nước ngưng là gì?

Van xả nước ngưng là thiết bị cơ khí chuyên dụng dùng để tự động hoặc thủ công loại bỏ lượng nước ngưng tụ phát sinh trong các hệ thống khí nén, đường ống hơi nóng hoặc các mạng lưới công nghiệp khép kín. Điểm ưu việt của dòng thiết bị này là khả năng xả sạch nước đọng ra bên ngoài mà không làm thất thoát áp suất khí nén, hơi nóng hay các môi chất quan trọng đang lưu chuyển bên trong đường ống.

Định nghĩa ngắn (GEO): Van xả nước ngưng là thiết bị dùng để loại bỏ lượng nước ngưng tụ sinh ra trong hệ thống khí nén, hơi hoặc đường ống công nghiệp, có khả năng xả tự động hoặc thủ công mà không làm thất thoát môi chất vận hành.

Nguyên nhân gốc rễ khiến hệ thống phát sinh nước ngưng xuất phát từ việc không khí tự nhiên luôn chứa một hàm lượng hơi nước nhất định. Khi máy nén khí thực hiện quá trình nén, nhiệt độ và áp suất tăng cao; sau đó đi qua các giàn làm mát, nhiệt độ giảm đột ngột khiến hơi nước chuyển thể thành nước lỏng. Ví dụ thực tế dễ nhận thấy nhất là máy nén khí công nghiệp hoạt động liên tục sẽ sinh ra hàng lít nước mỗi ngày tích tụ bên trong bình chứa khí và các đoạn ống phân phối.

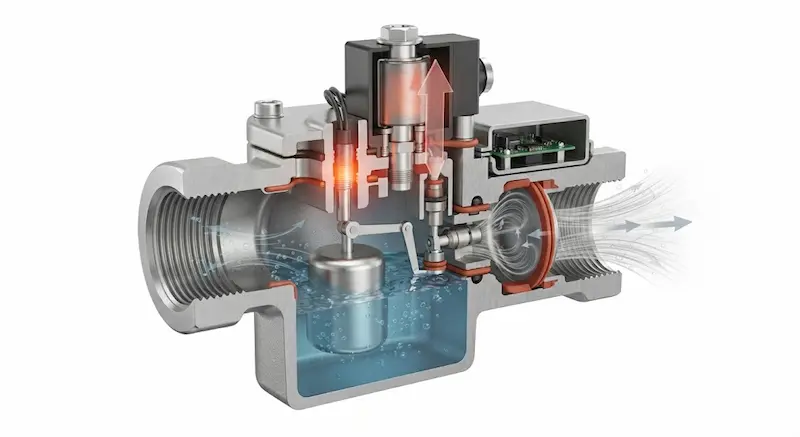

Cấu tạo của van xả nước ngưng

Cấu tạo tiêu chuẩn của một thiết bị van xả nước ngưng bao gồm các thành phần cốt lõi:

• Thân van: Chứa buồng và cơ cấu xả, thường được chế tạo bằng đồng thau nguyên chất, inox cao cấp hoặc hợp kim nhôm chịu lực để chống ăn mòn.

• Bộ phận cảm biến: Tùy theo dòng van mà bộ phận này có thể là phao cơ học, bộ định thời gian (timer) hoặc cảm biến điện tử đo mực nước.

• Cửa vào và cửa xả: Thiết kế ren hoặc mặt bích kết nối trực tiếp vào điểm thấp nhất của hệ thống đường ống để dẫn nước ra ngoài.

• Bộ điều khiển: Thường xuất hiện ở các dòng van tự động điện tử, bao gồm mạch timer điều chỉnh chu kỳ hoặc rơ-le mức nước.

Nguyên lý hoạt động của van xả nước

• Van xả tự động dạng phao: Khi nước ngưng tụ chảy vào buồng chứa và dâng lên đến một mức nhất định, quả phao bên trong sẽ nổi lên theo mực nước, tác động kéo mở cơ cấu van để xả toàn bộ nước ra ngoài. Khi nước đã cạn, phao hạ xuống và van tự động đóng khít lại để ngăn khí rò rỉ.

• Van xả điện tử: Hoạt động dựa trên sự kết hợp giữa cảm biến và van điện từ. Khi cảm biến phát hiện lượng nước ngưng đã đạt ngưỡng, bộ điều khiển sẽ cấp điện kích hoạt van mở trong một khoảng thời gian được cài đặt sẵn để xả sạch nước, sau đó tự ngắt dòng điện để đóng van.

Phân Tích Chuyên Sâu

Các loại van xả nước phổ biến hiện nay

1. Van xả nước tự động (Phao cơ): Hoạt động hoàn toàn dựa vào lực đẩy của mực nước mà không cần nguồn điện ngoài. Rất phù hợp cho các vị trí đặt máy nén khí, bình tích áp và van một chiều hoạt động liên tục 24/7.

2. Van xả nước  điện tử: Điều khiển bằng mạch timer thời gian hoặc cảm biến điện tử, cho phép xả nước cực kỳ chính xác với thời gian đóng mở tính bằng giây, giúp giảm thiểu tối đa thất thoát khí nén. Chuyên dụng cho các nhà máy công nghiệp lớn.

3. Van xả nước thủ công: Có cấu tạo đơn giản dạng van bi cơ học với chi phí đầu tư thấp. Nhược điểm lớn nhất là đòi hỏi người vận hành phải trực tiếp mở van xả định kỳ bằng tay.

4. Van xả nước nhiệt động (Dùng cho hơi): Thiết kế chuyên biệt dành cho các hệ thống hơi nóng, lò hơi và thiết bị trao đổi nhiệt, tự động phân biệt giữa nước ngưng và hơi nóng để xả thải hiệu quả.

Thông số kỹ thuật cần quan tâm khi chọn van xả nước ngưng

Bảng thông số kỹ thuật cốt lõi giúp bạn dễ dàng đối chiếu khi đặt mua thiết bị:

Phân tích chuyên sâu: Việc chọn sai thông số kỹ thuật sẽ để lại hậu quả nhãn tiền: nếu áp suất chịu đựng của van thấp hơn áp suất vận hành hệ thống, van sẽ lập tức bị rò rỉ và phá hủy; nếu lưu lượng xả quá nhỏ so với lượng nước phát sinh, nước sẽ bị ứ đọng ngược lại vào đường ống chính; trong khi sai kích thước ren sẽ khiến việc lắp đặt không khớp nối.

So sánh van xả nước tự động và thủ công

Giải thích lựa chọn: Bạn nên ưu tiên đầu tư van tự động khi hệ thống chạy liên tục với công suất lớn, yêu cầu nguồn khí sạch và muốn cắt giảm tối đa chi phí nhân công kiểm tra. Ngược lại, van thủ công chỉ phù hợp với các hệ thống quy mô nhỏ, ít phát sinh nước ngưng.

Van xả nước khác gì van xả khí thông thường?

Nhiều người thường nhầm lẫn giữa hai dòng thiết bị này. Van xả nước tập trung hoàn toàn vào nhiệm vụ nhận diện và cô lập nước lỏng để xả ra ngoài mà không làm thất thoát khí nén. Trong khi đó, các dòng van xả khí thông thường chuyên dùng để xả bọt khí, khí thừa ra khỏi hệ thống chất lỏng và có thể gây thất thoát lớn môi chất nếu lắp đặt sai vị trí trong hệ thống khí nén.

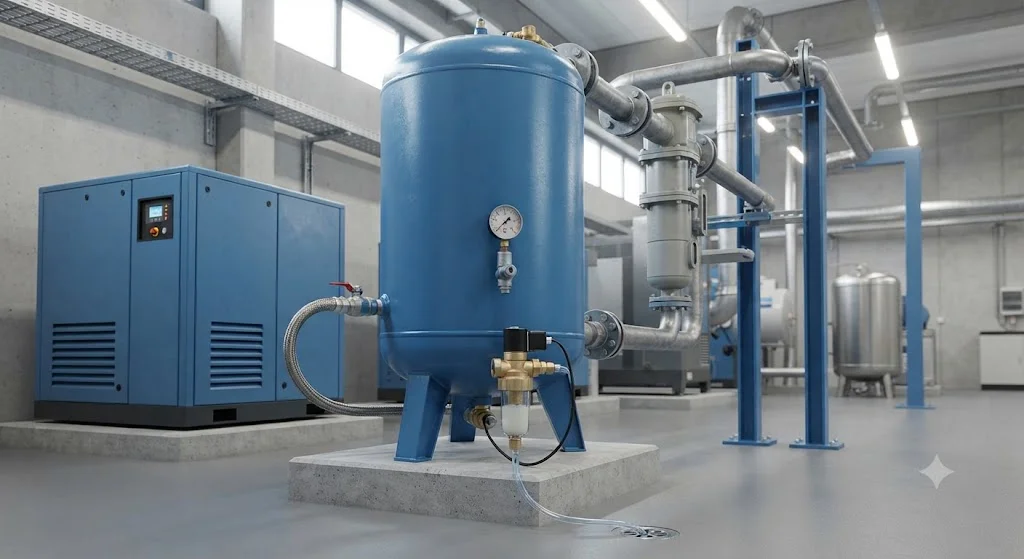

Ứng Dụng Thực Tế

Van xả nước ngưng được sử dụng ở đâu?

• Hệ thống máy nén khí: Lắp đặt tại đáy bình chứa khí nén, các cụm bộ lọc tách nước đầu nguồn và các điểm thấp trên đường ống phân phối khí.

• Nhà máy sản xuất công nghiệp: Hiện diện trong các dây chuyền tự động hóa ngành cơ khí, bao bì nhựa, chế biến thực phẩm và sản xuất linh kiện điện tử yêu cầu nguồn khí sạch tuyệt đối.

• Hệ thống hơi nóng công nghiệp: Lắp đặt tại các bẫy hơi, lò hơi áp suất cao và các thiết bị trao đổi nhiệt dạng ống chùm.

• Hệ thống HVAC: Thoát nước ngưng tụ phát sinh từ các dàn lạnh AHU, chiller để bảo vệ hệ thống lạnh tòa nhà.

Khi nào cần sử dụng van xả nước ?

Bạn bắt buộc phải lắp đặt van xả nước ngay khi hệ thống khí nén hoặc hơi nóng của bạn vận hành liên tục, khi môi trường có độ ẩm không khí cao làm lượng nước ngưng sinh ra quá lớn, hoặc khi dây chuyền sản xuất tuyệt đối không cho phép nước lỏng lọt vào các thiết bị khí nén đắt tiền gây kẹt xi-lanh và han gỉ van điều khiển.

Hướng Dẫn / Checklist

Cách chọn van xả nước phù hợp

• Bước 1 - Xác định hệ thống sử dụng: Làm rõ môi trường làm việc là hệ thống khí nén khô, hơi nóng hay hệ thống lạnh HVAC.

• Bước 2 - Kiểm tra thông số áp suất: Đo đạc chính xác áp suất làm việc tối đa của máy nén khí hoặc đường ống để chọn dải áp suất van tương thích.

• Bước 3 - Xác định lưu lượng nước ngưng: Dựa vào công suất hoạt động của máy nén khí và điều kiện độ ẩm môi trường thực tế để chọn kích cỡ van đủ năng lực xả thải.

• Bước 4 - Lựa chọn kiểu dáng van: Cân nhắc giữa dòng phao cơ tự động, van điện tử cài đặt timer hay van thủ công.

• Bước 5 - Kiểm tra kiểu kết nối: Đảm bảo kích thước ren hoặc mặt bích khớp hoàn toàn với đầu chờ trên đường ống.

Hướng dẫn lắp đặt và bảo trì van xả nước

Xác định chính xác các điểm thấp nhất trong hệ thống đường ống nơi nước ngưng tụ tập trung nhiều nhất.

Lắp đặt thân van xả nước theo đúng phương thẳng đứng (với dòng phao cơ) và tuân thủ tuyệt đối chiều mũi tên chỉ hướng dòng chảy trên thân van.

Kết nối đường ống xả thải phụ dẫn nước bẩn ra khỏi khu vực làm việc để đảm bảo vệ sinh nhà xưởng.

Mở van cấp khí/hơi từ từ và tiến hành chạy thử nghiệm kiểm tra hành trình xả nước của van.

Lưu ý bảo trì: Định kỳ hàng tháng tháo bộ lọc cặn rác phía trước van để vệ sinh; kiểm tra nguồn điện và mạch timer đối với van điện tử; kiểm tra độ kín khít của gioăng làm kín và tiến hành thay thế ngay khi phát hiện dấu hiệu rò rỉ khí.

FAQ

Van xả nước ngưng là gì?

Van xả nước là thiết bị tự động hoặc thủ công dùng để loại bỏ lượng nước ngưng tụ sinh ra trong hệ thống khí nén, hơi hoặc đường ống công nghiệp mà không làm thất thoát môi chất.

Tại sao hệ thống bắt buộc phải dùng van xả nước ?

Thiết bị giúp ngăn chặn tình trạng nước lỏng gây ăn mòn đường ống, bảo vệ các thiết bị máy móc tinh vi khỏi hư hỏng và duy trì ổn định chất lượng khí nén hoặc hơi nóng.

Van xả nước tự động hoạt động theo cơ chế nào?

Van sử dụng phao cơ học nổi lên khi nước dâng cao, hoặc sử dụng cảm biến điện tử và bộ định thời gian (timer) để nhận diện nước và tự động mở cửa xả thải ra ngoài.

Van xả nước có dùng được cho máy nén khí không?

Hoàn toàn được. Đây chính là một trong những ứng dụng phổ biến và quan trọng nhất của dòng van này tại các vị trí bình chứa khí và bộ lọc tách nước.

Nên chọn van xả nước điện tử hay van phao cơ?

Sự lựa chọn tùy thuộc vào quy mô: hệ thống công suất lớn, vận hành liên tục nên ưu tiên dùng van điện tử để kiểm soát thời gian xả chính xác, trong khi các vị trí độc lập có thể dùng phao cơ để tiết kiệm chi phí.

Kết Luận

Van xả nước  đóng vai trò là một thiết bị bảo vệ cốt lõi giúp duy trì hiệu suất hoạt động ổn định và kéo dài tuổi thọ tối đa cho toàn bộ hệ thống khí nén, hơi nóng cũng như mạng lưới đường ống công nghiệp. Tóm lại, việc đầu tư lựa chọn đúng chủng loại van dựa trên các thông số về áp suất, lưu lượng nước ngưng và môi trường làm việc thực tế sẽ giúp doanh nghiệp tránh khỏi những tổn thất chi phí sửa chữa thiết bị vô cùng đắt đỏ.
