Ball Flanged Valve: Hướng Dẫn Toàn Diện Về Cách Lựa Chọn Và Sử Dụng Tối Ưu

Trong các hệ thống đường ống công nghiệp, việc duy trì sự kiểm soát tuyệt đối đối với động lực học chất lỏng là yếu tố sống còn đối với sự an toàn và hiệu quả vận hành. Việc lựa chọn sai thiết bị kiểm soát dòng chảy có thể dẫn đến sự cố hệ thống thảm khốc, thời gian ngừng hoạt động tốn kém và các mối nguy hiểm nghiêm trọng về môi trường.

Đây chính là lý do tại sao các kỹ sư và quản lý nhà máy phải phụ thuộc rất nhiều vào van bi mặt bích. Được thiết kế để chịu được các nhu cầu khắt khe của công nghiệp, loại van này cung cấp khả năng làm kín chắc chắn và điều tiết dòng chảy đáng tin cậy, trở thành nền tảng trong vô số nhà máy chế biến nặng.

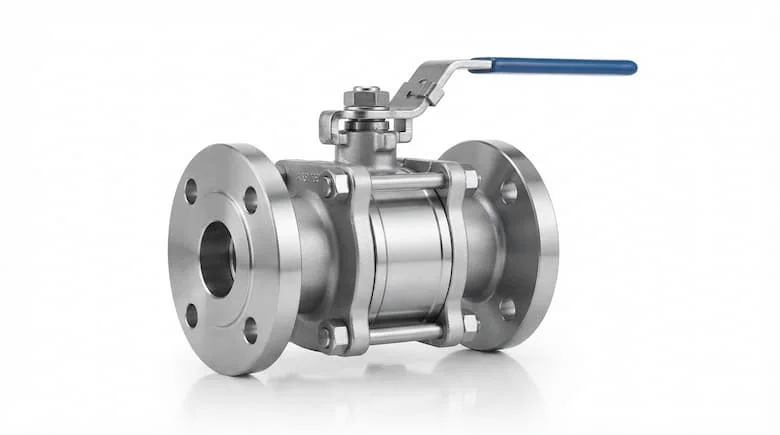

Ball Flanged Valve Là Gì?

Ball flanged valve ( hay Van bi mặt bích) là dòng van xoay góc một phần tư (quarter-turn), sử dụng một quả bi rỗng, có lỗ thủng và xoay trục để kiểm soát dòng chảy của lưu chất qua đường ống. Khi tay gạt hoặc bộ truyền động của van được xoay, quả bi sẽ quay một góc 90 độ để mở hoàn toàn, tiết lưu hoặc đóng hoàn toàn dòng môi chất.

Đặc điểm xác định của thiết bị này là các kết nối đầu mặt bích (flanged), bắt bu-lông trực tiếp vào các mặt bích của ống tương ứng với một vòng đệm kín ở giữa. Phương pháp lắp đặt an toàn này được thiết kế đặc biệt cho các ứng dụng công nghiệp áp suất cao, đường kính lớn, nơi mà các kết nối ren không đáp ứng đủ.

Van Bi Mặt Bích Hoạt Động Như Thế Nào?

Cấu trúc bên trong tập trung vào một đĩa hình cầu—được gọi là bi van—nằm kẹp giữa các vòng đệm chính xác. Khi van mở, lỗ khoan bên trong thẳng hàng với đường ống, tạo ra một kênh đi thẳng giúp giảm thiểu sự hạn chế dòng chảy và sụt áp.

Việc tác động vào trục van một góc 90 độ sẽ làm xoay bề mặt đặc của quả bi vuông góc với đường đi của dòng chảy, tạo ra một lớp làm kín khít bong bóng. Thiết kế cơ khí đơn giản này đảm bảo khả năng đóng ngắt nhanh chóng đồng thời giảm thiểu mài mòn cơ học qua hàng triệu chu kỳ.

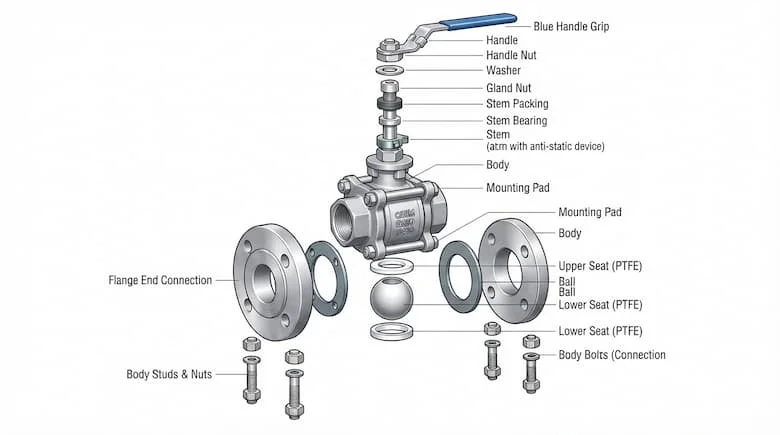

Cấu Tạo Của Van Bi Mặt Bích

Hiểu rõ từng bộ phận riêng lẻ của Van bi mặt bích giúp các kỹ sư chẩn đoán nhu cầu bảo trì và lựa chọn các mác vật liệu phù hợp cho các điều kiện vận hành cụ thể:

• Valve Body (Thân van): Vỏ chính chứa áp lực dùng để bao bọc các linh kiện bên trong và kết nối với đường ống bên ngoài.

• Ball (Bi van): Bộ phận đóng mở trung tâm có lỗ khoan xuyên qua để điều tiết sự di chuyển của lưu chất.

• Stem (Trục van): Trục cơ học truyền mô-men xoắn từ tay cầm bên ngoài hoặc bộ truyền động để xoay quả bi bên trong.

• Seat (Đế van): Các vòng chính xác (thường bằng PTFE hoặc PEEK) bao quanh quả bi để đảm bảo một mối kín không rò rỉ.

• Seals (Gioăng và vòng chữ O): Các bộ phận làm kín động thứ cấp ngăn chặn sự di chuyển của lưu chất dọc theo các mối nối trục van và thân van.

• Flanges (Mặt bích): Bề mặt kết nối có lỗ bắt bu-lông ở cả hai đầu tuân thủ các tiêu chuẩn quốc tế (ANSI, DIN, JIS) để tích hợp đường ống an toàn.

• Actuator (Bộ truyền động - Tùy chọn): Tay gạt thủ công, hộp số, piston khí nén hoặc động cơ điện dùng để truyền động quay của trục van.

Các Loại Van Bi Mặt Bích

Theo Cấu Tạo Thân Van

• One-piece (Một mảnh): Thiết kế tiết kiệm chi phí với cấu hình thân van liền khối, lý tưởng cho các dịch vụ công nghiệp tiêu chuẩn nơi việc bảo trì thân van bên trong là tối thiểu.

• Two-piece (Hai mảnh): Có thiết kế thân van chia đôi cho phép dễ dàng tiếp cận các linh kiện bên trong cho các quy trình bảo trì và vệ sinh.

• Three-piece (Ba mảnh): Cấu hình dễ bảo trì nhất, cho phép phần thân trung tâm xoay ra hoặc tháo rời hoàn toàn khỏi đường ống mà không làm ảnh hưởng đến các mặt bích được hàn hoặc bắt bu-lông.

Theo Đường Kính Dòng Chảy

• Full Port (Cửa full / Lỗ đầy): Lỗ khoan của bi van khớp chính xác với đường kính trong của ống kết nối, loại bỏ tổn thất áp suất và cho phép làm sạch đường ống (pigging).

• Reduced Port (Cửa thu / Lỗ thu): Có kích thước lỗ khoan nhỏ hơn một chút, giúp tiết kiệm chi phí cho các ứng dụng mà sự hạn chế dòng chảy nhỏ là có thể chấp nhận được.

Theo Vật Liệu & Áp Suất

• Materials (Vật liệu): Có sẵn bằng Thép không gỉ (Stainless Steel), Thép carbon (Carbon Steel), Gang (Cast Iron) và Gang dẻo (Ductile Iron) để phù hợp với nhiều môi trường chịu ăn mòn và tải trọng cơ học khác nhau.

• Pressure Ratings (Cấp áp suất): Dao động từ ANSI Class 150, 300, lên đến Class 600 cho các dịch vụ chịu áp lực cao và nặng nhọc.

• Control Methods (Phương thức điều khiển): Vận hành thông qua Tay gạt thủ công (Manual Lever), Hộp số (Gear Operated), Khí nén (Pneumatic) hoặc Truyền động điện (Electric Actuators).

Thông Số Kỹ Thuật

Việc xem xét các thông số cơ bản của van bi mặt bích đảm bảo khả năng tương thích hoàn toàn với cơ sở hạ tầng hiện có của nhà máy và các giới hạn an toàn:

So Sánh Van Bi Mặt Bích Và Threaded Ball Valve

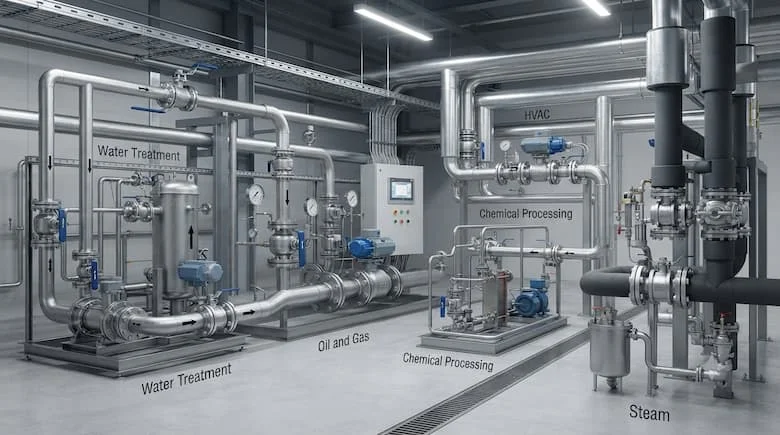

Ứng Dụng Thực Tế Của Ball Flanged Valve

• Water Treatment (Xử lý nước): Quản lý khối lượng lớn nước đô thị, các tuyến lọc và hệ thống định lượng hóa chất một cách an toàn.

• HVAC: Điều hòa các vòng nước lạnh và nước nóng trong các thiết lập kiểm soát khí hậu tòa nhà thương mại quy mô lớn.

• Oil & Gas (Dầu khí): Xử lý các phân đoạn dầu thô, sản phẩm dầu mỏ tinh chế và các mạng lưới truyền dẫn áp suất cao.

• Chemical Processing (Xử lý hóa chất): Kiểm soát các loại axit ăn mòn và chất có tính ăn mòn cao bằng cách sử dụng các dòng cấu tạo bằng thép không gỉ chống ăn mòn.

• Steam Systems (Hệ thống hơi): Định hướng các tuyến hơi nước nhiệt độ cao một cách an toàn trong các điều kiện nhiệt khắt khe.

• Food & Beverage (Thực phẩm và Đồ uống): Tạo điều kiện cho các vòng phân phối chất lỏng vệ sinh đòi hỏi khả năng tương thích với quy trình làm sạch tại chỗ (CIP).

• Pharmaceutical Industry (Ngành Dược phẩm): Quản lý hệ thống nước siêu tinh khiết và dòng môi chất vô trùng.

• Fire Protection (Phòng cháy chữa cháy): Cung cấp quyền cấp phép dòng chảy đóng/mở nhanh chóng trong các bố trí đường ống dập lửa khẩn cấp.

• Marine Industry (Ngành Hàng hải): Điều chỉnh hệ thống dằn nước biển và các tuyến tiện ích trên tàu một cách an toàn.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Ball Flanged Valve

• Chọn sai cấp áp suất (Wrong pressure class): Dẫn đến biến dạng cấu trúc hoặc thổi gioăng thảm khốc dưới tải trọng đỉnh.

• Không khớp tiêu chuẩn mặt bích (Wrong flange standard): Ngăn cản việc căn chỉnh bu-lông thích hợp và tạo ra các khoảng hở mối nối nguy hiểm.

• Vật liệu đế van không phù hợp (Wrong seat material): Gây ra sự suy thoái hóa học nhanh chóng hoặc tan chảy do nhiệt của các vòng làm kín bên trong.

• Bỏ qua giới hạn nhiệt độ (Ignoring temperature limits): Dẫn đến tình trạng đùn gioăng và rò rỉ đường ống không thể giảm thiểu.

• Kích thước van không chính xác (Incorrect valve size): Gây ra hiện tượng nhiễu loạn tiết lưu dòng chảy hoặc sụt áp quá mức trên toàn mạng lưới.

• Thực hiện lắp đặt kém (Poor installation): Trình tự siết lực bu-lông không đều làm tổn hại đến vòng đệm mặt bích ngay từ khi khởi động.

Cách Lựa Chọn Ball Flanged Valve Phù Hợp

• Fluid type (Loại lưu chất): Phân tích khả năng tương thích hóa học, độ nhớt và sự hiện diện của các hạt rắn.

• Pressure (Áp suất): Khớp áp suất vận hành và áp suất tăng đột biến với định mức cấp ANSI chính xác.

• Temperature (Nhiệt độ): Xác minh ngưỡng nhiệt độ tối thiểu và tối đa của đế van và thân van.

• Pipe size (Kích thước ống): Xác định các yêu cầu về đường kính danh nghĩa (DN).

• Flange standard (Tiêu chuẩn mặt bích): Xác nhận các thông số kỹ thuật chiều của bu-lông ăn khớp (ASME, DIN, JIS).

• Material (Vật liệu): Chọn các mác phù hợp như thép không gỉ hoặc thép carbon.

• Seat material (Vật liệu đế van): Chọn PTFE, RTFE hoặc đế kim loại dựa trên các cấu hình mài mòn.

• Operation method (Phương thức vận hành): Quyết định giữa tay cầm thủ công, hộp số hoặc bộ truyền động tự động.

• Automation requirement (Yêu cầu tự động hóa): Đảm bảo các đế lắp phù hợp với khung giá đỡ tự động hóa.

• Maintenance condition (Điều kiện bảo trì): Chọn thiết kế thân chia hoặc nhiều mảnh nếu dự kiến sẽ bảo dưỡng thường xuyên.

Mẹo Lắp Đặt & Bảo Trì

1. Flange alignment (Căn chỉnh mặt bích): Đảm bảo các mặt bích ống giao nhau hoàn toàn song song và đồng tâm trước khi lắp gioăng đệm.

2. Bolt tightening sequence (Trình tự siết bu-lông): Siết chéo các bu-lông mặt bích theo hình ngôi sao để phân bổ lực kẹp đều.

3. Torque recommendation (Khuyến nghị lực siết): Tuân thủ nghiêm ngặt các giới hạn mô-men xoắn do nhà sản xuất chỉ định để tránh làm nát vòng đệm.

4. Leak testing (Kiểm tra rò rỉ): Tiến hành kiểm tra áp suất thủy lực hoặc khí nén trước khi đưa vào vận hành.

5. Periodic inspection (Kiểm tra định kỳ): Lên lịch kiểm tra thể chất hai năm một lần đối với hiện tượng rò rỉ gioăng trục van bên ngoài.

6. Cleaning (Vệ sinh): Xả sạch đường ống kỹ lưỡng trước khi vận hành ban đầu để loại bỏ xỉ hàn và mảnh vụn.

7. Lubrication (Bôi trơn): Giữ cho các bộ truyền động bánh răng bên ngoài và ổ trục thân van được bôi trơn đúng cách.

8. Replacement schedule (Lịch thay thế): Chủ động thay thế các miếng đệm ghế mềm và vòng đệm theo chu kỳ hoạt động.

FAQ

1.Ball Flanged Valve là gì?

Đây là một thiết bị kiểm soát dòng chảy góc một phần tư chịu lực nặng, sử dụng một quả bi xoay có đục lỗ và các kết nối đầu mặt bích bắt bu-lông cho các đường ống công nghiệp đòi hỏi độ kín cao.

2.Sự khác biệt giữa cổng đầy đủ và cổng thu nhỏ là gì?

Van full port khớp với đường kính trong chính xác của ống với tổn thất áp suất bằng không, trong khi phiên bản reduced port có đường dẫn dòng chảy bên trong nhỏ hơn.

3.Khi nào tôi nên chọn van mặt bích thay vì van ren?

Chọn tùy chọn mặt bích cho kích thước ống lớn hơn, áp suất vận hành cao hơn, môi chất nguy hiểm và các môi trường đòi hỏi dễ tháo lắp mà không cần cắt ống.

4.Van bi mặt bích có thể được tự động hóa không?

Có, chúng dễ dàng tương thích với các bộ truyền động khí nén và điện thông qua các tấm lắp đặt phần trên tiêu chuẩn hóa.

5.Van bi mặt bích có tuổi thọ bao lâu?

Với việc lựa chọn vật liệu thích hợp, lắp đặt chính xác và bảo trì định kỳ, các van bi mặt bích công nghiệp có thể hoạt động đáng tin cậy trong nhiều thập kỷ.

Kết Luận

Ball flanged valve đóng vai trò là một tài sản kỹ thuật không thể thiếu đối với việc kiểm soát chất lỏng công nghiệp hiện đại, kết hợp tính toàn vẹn cấu trúc mạnh mẽ, điều tiết dòng chảy chính xác và độ tin cậy lâu dài. Việc không triển khai đúng thông số kỹ thuật sẽ phơi bày hoạt động trước các rủi ro rò rỉ nghiêm trọng, thời gian ngừng hoạt động tốn kém và các mối nguy hiểm về an toàn.
