Tối Ưu Áp Suất Hệ Thống Với Van Gió Xả Áp: Cấu Tạo, Nguyên Lý Và Ứng Dụng

Trong các công trình hiện đại, việc vận hành hệ thống thông gió và điều hòa không khí đôi khi gặp phải tình trạng áp suất phòng tăng quá cao do lượng khí cấp vào vượt mức thoát ra. Tình huống này gây ra hiện tượng khó mở cửa ra vào, làm giảm hiệu quả lưu thông gió hoặc thậm chí đe dọa trực tiếp đến an toàn kết cấu và phòng cháy chữa cháy.

Nếu không được kiểm soát chặt chẽ, áp suất dư thừa sẽ làm biến dạng đường ống gió, gây quá tải cho quạt và làm mất cân bằng toàn bộ hệ thống.

Đó là lý do vì sao Pressure Relief Damper ra đời như một giải pháp kỹ thuật cốt lõi, đóng vai trò điều hòa và duy trì áp suất ổn định, bảo vệ an toàn tuyệt đối cho công trình của bạn.

Van gió xả áp là gì?

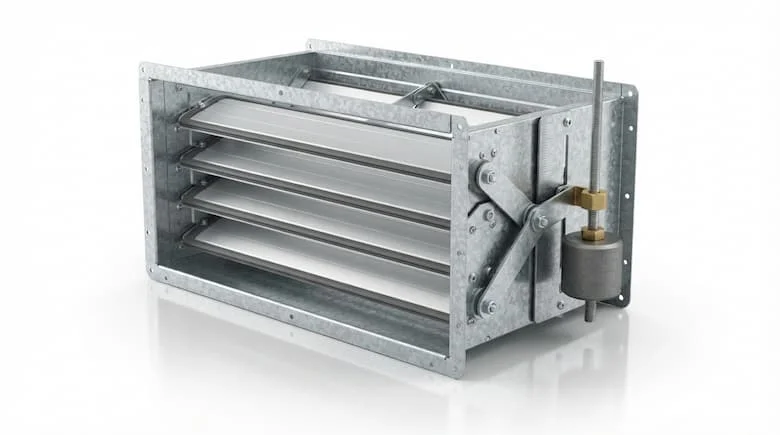

Van gió xả áp (Pressure Relief Damper) là dòng thiết bị cơ khí chuyên dụng được lắp đặt trong các hệ thống ống gió nhằm tự động xả bớt lượng không khí dư thừa ra ngoài môi trường khi áp suất bên trong khu vực vượt quá ngưỡng cài đặt trước.

Thiết bị này đóng vai trò sống còn trong các hệ thống HVAC, hệ thống tăng áp cầu thang phòng cháy chữa cháy và các khu vực phòng sạch đòi hỏi khắt khe về tiêu chuẩn chênh áp.

Nguyên lý hoạt động của Pressure Relief Damper

Nguyên lý làm việc của Pressure Relief Damper dựa trên sự chênh lệch áp suất giữa bên trong phòng (hoặc ống gió) và môi trường bên ngoài.

• Khi áp suất khí tăng vượt ngưỡng thiết kế, lực đẩy của luồng khí sẽ tác động trực tiếp lên bề mặt cánh van.

• Cơ chế mở bằng trọng lực, lò xo hoặc đối trọng sẽ thắng lực cản, khiến lá van tự động bật mở để xả bớt khí dư ra ngoài.

• Ngay khi áp suất bên trong giảm về mức cân bằng cho phép, lò xo hoặc trọng lực sẽ kéo cánh van đóng kín lại, ngăn không cho khí bên ngoài tràn ngược vào trong.

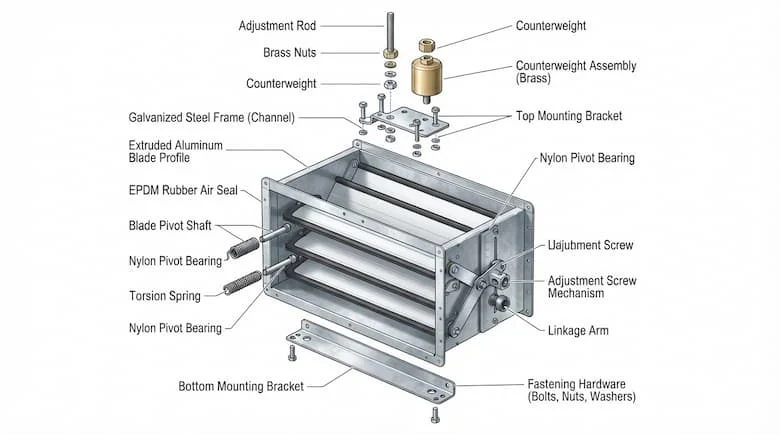

Cấu tạo Pressure Relief Damper

Để vận hành bền bỉ dưới áp lực liên tục, một chiếc Pressure Relief Damper tiêu chuẩn được cấu thành từ các bộ phận chính:

• Khung van: Khung định hình chắc chắn, thường làm bằng tôn mạ kẽm hoặc inox để liên kết trực tiếp vào tường hoặc ống gió.

• Lá van (cánh van): Bộ phận trực tiếp chịu áp lực gió, có nhiệm vụ đóng/mở linh hoạt.

• Trục xoay: Điểm tựa giúp cánh van quay nhẹ nhàng, hạn chế ma sát tối đa.

• Lò xo hoặc đối trọng: Thành phần quan trọng giúp cài đặt và điều chỉnh mức áp suất mở van chính xác.

• Gioăng kín khí: Lớp đệm cao su hoặc vật liệu chuyên dụng giúp tăng độ kín khít, ngăn rò rỉ khí khi van đóng.

• Tay điều chỉnh áp suất: Cho phép kỹ thuật viên tùy chỉnh lực cản của lò xo/đối trọng tùy theo yêu cầu chênh áp thực tế.

• Giá đỡ: Cố định các cơ cấu truyền động và lò xo bên ngoài khung van.

Phân loại Pressure Relief Damper

Theo cơ chế hoạt động và hình dạng

• Phân loại theo cơ chế: Gồm van trọng lực (dùng trọng lượng lá van), van lò xo (dùng lực nén đàn hồi) và van điều chỉnh áp suất chuyên dụng.

• Phân loại theo hình dạng: Bao gồm van vuông, van chữ nhật và van tròn, tùy thuộc vào kết cấu thực tế của hệ thống ống gió công trình.

Theo vật liệu và ứng dụng

• Vật liệu: Chế tạo từ thép mạ kẽm phổ thông, nhôm định hình nhẹ, hoặc inox 304/316 chống ăn mòn cao cấp.

• Ứng dụng: Sử dụng rộng rãi trong hệ thống HVAC dân dụng, phòng sạch y tế, hệ thống tăng áp cầu thang PCCC, nhà máy dược phẩm và phòng thí nghiệm vi sinh.

Thông số kỹ thuật quan trọng

So sánh Pressure Relief Damper với các loại van gió khác

• So với van gió một chiều: Van một chiều chỉ ngăn không cho dòng khí đảo chiều, trong khi van xả áp chuyên trách việc xả bỏ áp suất dư khi hệ thống bị quá áp.

• So với van điều chỉnh lưu lượng (VCD): VCD dùng để tiết lưu hoặc phân phối lưu lượng gió thủ công/tự động, còn van xả áp hoạt động tự động dựa hoàn toàn vào biên độ áp suất thực tế của môi trường.

Tại sao nên sử dụng Pressure Relief Damper?

Đầu tư lắp đặt Pressure Relief Damper mang lại những giá trị kỹ thuật to lớn cho dự án:

• Duy trì áp suất phòng luôn ổn định, ngăn chặn tình trạng quá áp gây khó khăn khi thao tác cửa ra vào.

• Bảo vệ toàn diện hệ thống HVAC khỏi nguy cơ nứt vỡ ống gió do áp lực quạt đẩy quá lớn.

• Tăng hiệu quả hoạt động cho hệ thống tăng áp cầu thang trong công tác phòng cháy chữa cháy.

• Tối ưu hóa năng lượng tiêu thụ của hệ thống quạt và giảm thiểu chi phí bảo trì định kỳ.

Ứng dụng thực tế của Pressure Relief Damper

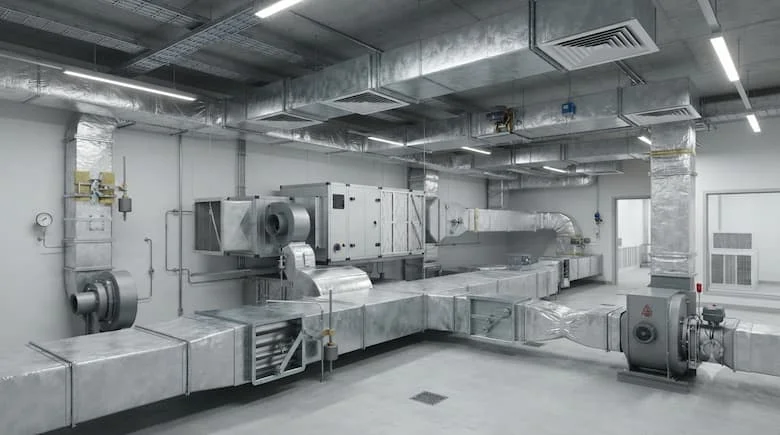

• Hệ thống HVAC & Trung tâm dữ liệu: Xả bớt áp suất dư thừa trong các phòng máy chủ kín, bảo vệ thiết bị điện tử.

• Tăng áp cầu thang PCCC: Giải phóng bớt áp lực gió khi cửa thoát hiểm đóng, ngăn áp suất vượt ngưỡng cho phép.

• Phòng sạch & Bệnh viện: Kiểm soát chênh áp nghiêm ngặt tại phòng mổ, phòng cách ly và nhà máy dược phẩm.

• Nhà máy điện tử & Công nghiệp nặng: Duy trì môi trường áp suất dương ổn định cho các dây chuyền sản xuất vi mạch.

Khi nào cần sử dụng Pressure Relief Damper?

Bạn bắt buộc phải tích hợp Pressure Relief Damper khi thiết kế các phòng có yêu cầu duy trì áp suất dương nghiêm ngặt, hệ thống tăng áp buồng thang, phòng sạch y tế, hoặc các tuyến ống gió dài có nguy cơ tích tụ áp suất quá mức gây mất an toàn vận hành.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai áp suất mở khiến van mở quá sớm hoặc không chịu mở khi phòng bị quá áp.

• Tính toán sai kích thước lưu lượng gió cần xả, dẫn đến hiện tượng quá áp cục bộ.

• Lắp đặt sai chiều hoặc ngược hướng luồng gió khiến cơ chế mở tự động bị vô hiệu hóa.

• Bỏ qua yếu tố vật liệu, chọn nhôm hoặc thép mạ kẽm cho môi trường hóa chất ăn mòn cao.

Cách lựa chọn Pressure Relief Damper phù hợp

• Xác định chính xác lưu lượng khí cần xả thải của toàn bộ hệ thống.

• Tính toán chuẩn xác thông số áp suất thiết kế và mức chênh áp mong muốn.

• Đo đạc kích thước ống gió hoặc ô chờ lắp đặt thực tế trên công trường.

• Lựa chọn vật liệu phù hợp với môi trường làm việc (chống ẩm, chống ăn mòn).

• Đảm bảo sản phẩm tuân thủ các tiêu chuẩn kỹ thuật HVAC và PCCC hiện hành.

Hướng dẫn lắp đặt và bảo trì

1. Lựa chọn vị trí lắp đặt thông thoáng trên tường ngăn hoặc đường ống gió hồi, nơi áp suất dễ tích tụ nhất.

2. Kiểm tra kỹ chiều mở của lá van để đảm bảo luồng gió xả thoát ra đúng hướng thiết kế.

3. Hiệu chỉnh lực căng của lò xo hoặc vị trí đối trọng để đạt mức áp suất mở chuẩn xác.

4. Tiến hành kiểm tra độ kín khít của gioăng và vệ sinh bụi bẩn bám trên bề mặt cánh van định kỳ mỗi năm.

FAQ

1.Van gió xả áp dùng để làm gì?

Thiết bị này dùng để tự động xả bớt không khí dư thừa nhằm duy trì áp suất ổn định trong phòng hoặc hệ thống ống gió.

2.Van gió xả áp khác gì van gió một chiều?

Van một chiều chống đảo chiều dòng gió, trong khi van xả áp tự động mở khi áp suất vượt ngưỡng cài đặt để giải phóng áp lực dư.

3.Có cần điều chỉnh áp suất mở không?

Có, việc điều chỉnh lực lò xo hoặc đối trọng giúp van mở chính xác tại mức áp suất thiết kế của từng công trình cụ thể.

4.Van gió xả áp có dùng cho phòng sạch được không?

Có, đây là thiết bị cốt lõi để kiểm soát chênh áp trong phòng sạch y tế, dược phẩm và điện tử.

5.Bao lâu nên bảo trì van gió xả áp?

Nên kiểm tra, vệ sinh và kiểm định lại lực lò xo định kỳ từ 6 tháng đến 1 năm một lần.

Kết Luận

Tóm lại, van gió xả áp là một thiết bị kỹ thuật không thể thiếu để đảm bảo sự an toàn, ổn định và hiệu quả cho các hệ thống thông gió, HVAC hay phòng sạch hiện đại. Việc nắm vững cấu tạo, nguyên lý và lựa chọn đúng chủng loại van sẽ giúp chủ đầu tư tránh được những rủi ro vận hành tốn kém.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van gió xả áp.
