Vì Sao Van Ống Gió Đóng Vai Trò Quan Trọng Trong Hệ Thống HVAC?

Khi vận hành một hệ thống điều hòa không khí lớn, các kỹ sư thường đau đầu với tình trạng hệ thống phân phối gió không đều, dẫn đến việc một số khu vực trong tòa nhà quá nóng trong khi số khác lại quá lạnh do lưu lượng gió không được cân bằng chính xác. Sự cố này không chỉ gây bất tiện cho người sử dụng mà còn khiến hệ thống phải tiêu tốn nhiều năng lượng hơn mức cần thiết. Để giải quyết triệt để vấn đề này, van gió xuất hiện như một giải pháp cốt lõi giúp điều chỉnh, cân bằng và kiểm soát lưu lượng không khí một cách linh hoạt, góp phần nâng cao hiệu suất vận hành tổng thể và tiết kiệm năng lượng tối ưu cho toàn bộ hệ thống HVAC.

Kiến thức nền

Van ống gió là gì?

Van ống gió là thiết bị cơ khí được lắp đặt trực tiếp bên trong hệ thống đường ống gió nhằm thực hiện nhiệm vụ điều chỉnh, đóng hoặc mở lưu lượng không khí theo đúng nhu cầu vận hành thực tế của hệ thống thông gió, điều hòa không khí và hút khói.

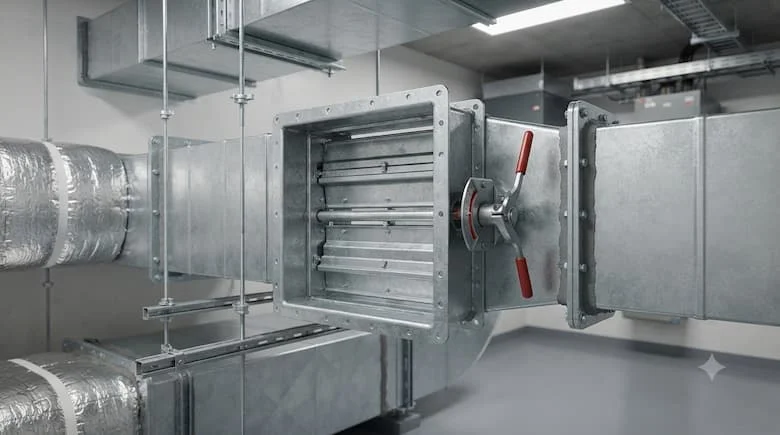

Thiết bị này thường được định vị tại các nhánh rẽ của ống gió hoặc ngay sát miệng cấp để tinh chỉnh lượng gió thổi vào từng phòng, đảm bảo sự phân phối đồng đều.

Cấu tạo và nguyên lý hoạt động

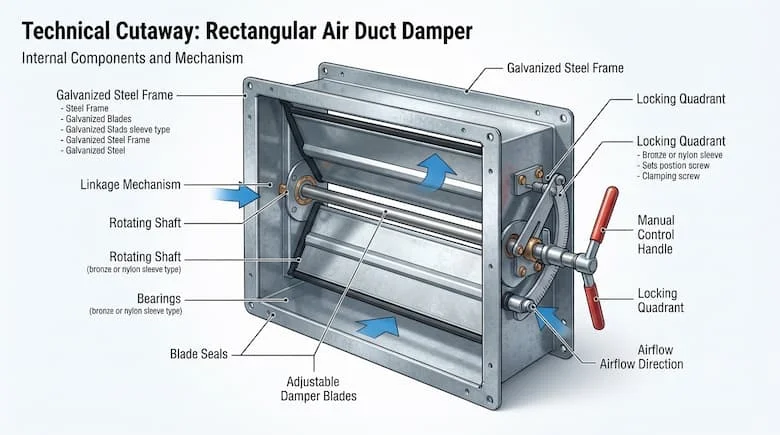

Cấu tạo tiêu chuẩn của một thiết bị bao gồm khung van định hình, các lá van điều tiết, trục xoay chịu lực, kết hợp với tay gạt thủ công hoặc bộ truyền động điện (motor) và các gioăng làm kín khít (nếu có). Nguyên lý hoạt động dựa trên việc thay đổi góc mở của lá van để cản hoặc mở rộng dòng không khí lưu thông, từ đó kiểm soát chính xác tốc độ và lưu lượng gió qua đường ống một cách mượt mà.

Phân tích chuyên sâu

Phân loại van gió phổ biến

• Theo hình dạng: Được thiết kế thành các dòng van gió tròn, van gió vuông và van chữ nhật tương thích hoàn hảo với kết cấu đường ống thực tế.

• Theo phương thức điều khiển: Bao gồm tay gạt nhanh, tay quay vô lăng, motor điện tự động hoặc bộ truyền động khí nén hiện đại.

• Theo chức năng: Phân chia thành van điều chỉnh lưu lượng (VCD), van chặn lửa (Fire Damper), van chống khói (Smoke Damper) và van một chiều (Backdraft Damper) chống gió ngược.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, kỹ sư cần đánh giá kỹ lưỡng các thông số như kích thước hình học, độ dày vật liệu (tôn mạ kẽm hoặc inox chống rỉ), áp suất làm việc, nhiệt độ vận hành, độ kín khí, cùng việc tuân thủ các tiêu chuẩn quốc tế khắt khe như SMACNA, DW144 và các tiêu chuẩn HVAC chuyên ngành.

So sánh các loại van gió

Phân tích: Tùy thuộc vào yêu cầu của từng khu vực trong công trình, việc lựa chọn đúng loại van sẽ đảm bảo vừa đáp ứng tiêu chuẩn kỹ thuật an toàn phòng cháy, vừa tối ưu hóa hiệu suất truyền dẫn luồng khí sạch.

Ứng dụng thực tế

Van gió được sử dụng ở đâu?

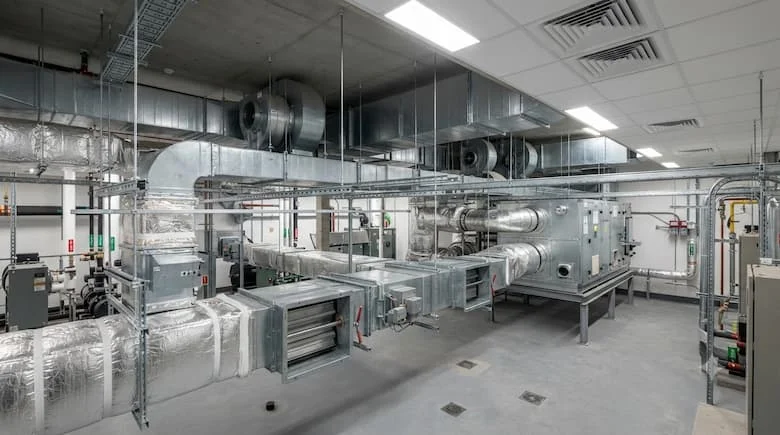

Các dòng van gió hiện diện dày đặc trong các tòa nhà văn phòng cao tầng, khu chung cư, trung tâm thương mại lớn, nhà máy sản xuất, bệnh viện, phòng sạch y tế, nhà xưởng công nghiệp, hệ thống hút khói sự cố, hệ thống điều hòa trung tâm VRV/Chiller và các mạng lưới HVAC quy mô lớn khác.

Những sai lầm thường gặp khi lựa chọn van gió

Việc chủ đầu tư hoặc nhà thầu chọn sai kích thước so với đường ống, không tính toán tổn thất áp suất tĩnh gây ù tai tiếng ồn, chọn sai chủng loại van dẫn đến không đạt tiêu chuẩn PCCC, bỏ qua việc kiểm tra tiêu chuẩn chống cháy, hoặc sử dụng vật liệu tôn mạ kẽm kém chất lượng trong môi trường hóa chất ẩm ướt sẽ làm giảm tuổi thọ hệ thống và gây lãng phí lớn khi phải thay thế.

Hướng dẫn / Checklist

Checklist lựa chọn van gió

• Kích thước tiết diện ống gió thực tế.

• Lưu lượng gió yêu cầu qua van.

• Áp suất tĩnh của đường ống.

• Nhiệt độ dòng không khí vận hành.

• Chất liệu vật liệu (tôn mạ kẽm, inox 304).

• Phương thức điều khiển (tay gạt hay motor điện).

• Tiêu chuẩn chống cháy, chịu nhiệt kiểm định.

• Không gian lắp đặt thực tế trên trần giả.

• Sự tuân thủ các tiêu chuẩn HVAC quốc tế.

• Chính sách bảo hành và chứng nhận CO-CQ.

Hướng dẫn lắp đặt và bảo trì

Quá trình thi công bắt đầu từ việc đo đạc kích thước chính xác, kiểm tra chiều mũi tên hướng dòng khí, căn chỉnh trục van thẳng góc, thử nghiệm các góc mở khác nhau để đảm bảo không bị kẹt cơ học, chạy thử hệ thống điện, và thực hiện bảo dưỡng, vệ sinh bụi bẩn định kỳ mỗi năm một lần nhằm giữ cho thiết bị luôn vận hành ổn định.

FAQ - Câu hỏi thường gặp

1.Van ống gió và cửa gió có giống nhau không?

Không. Van ống gió được lắp ẩn bên trong đường ống nhằm điều tiết và kiểm soát lưu lượng khí, trong khi cửa gió nằm ở điểm cuối để phân phối không khí trực tiếp vào không gian sử dụng.

2.Nên chọn van tay hay van motor?

Van tay phù hợp cho các vị trí dễ tiếp cận và ít khi phải thay đổi lưu lượng. Van motor (điều khiển tự động) thích hợp cho các hệ thống thông minh cần điều chỉnh linh hoạt từ tủ điện trung tâm hoặc BMS.

3.Van gió tròn hay vuông tốt hơn?

Không có loại nào tốt hơn tuyệt đối. Van gió tròn thích hợp cho ống gió xoắn tròn có áp suất cao, trong khi van vuông/chữ nhật phù hợp với không gian trần giả hẹp và hệ thống ống kích thước lớn.

4.Bao lâu nên bảo trì van gió?

Bạn nên tiến hành kiểm tra, vệ sinh bụi bẩn và tra dầu mỡ định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo cơ cấu truyền động không bị kẹt rỉ sét.

5.Van gió có dùng cho hệ thống hút khói không?

Có, nhưng phải sử dụng các dòng chuyên dụng như van chống cháy (Fire Damper) hoặc van hút khói (Smoke Damper) có động cơ chịu nhiệt cao đạt chuẩn PCCC thay vì van chỉnh gió thông thường.

Kết luận

Việc trang bị và lắp đặt đúng chủng loại van ống gió đóng vai trò cực kỳ quyết định giúp hệ thống HVAC vận hành hiệu quả, cân bằng lưu lượng gió hoàn hảo, tiết kiệm năng lượng đáng kể và gia tăng độ bền vững cho toàn bộ công trình. Đầu tư thiết bị chất lượng cao chính là chìa khóa bảo vệ không gian sống và làm việc trong lành.
